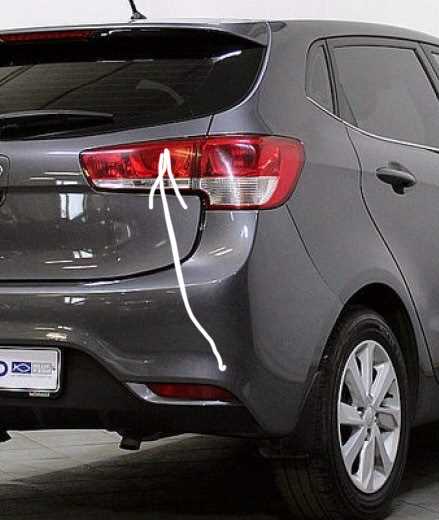

Задний фонарь на Киа Рио 4 (2017–2023 модельного года) крепится тремя болтами под пластиковыми заглушками в багажнике и фиксируется защёлками по периметру. Для замены потребуется торцевой ключ на 10 мм, плоская отвёртка с тонким жалом и новый фонарь с артикулом 92401-D4000 (левый) или 92402-D4000 (правый). Оригинальные детали стоят от 3 500 до 5 000 рублей, аналоги – от 1 200 рублей, но их качество часто нестабильно: проверяйте наличие сертификата ECE.
Работу удобнее выполнять при температуре выше +10°C – пластик кузова становится менее хрупким. Перед началом отсоедините клемму аккумулятора: короткое замыкание при случайном касании проводки может вывести из строя блок управления освещением. Если фонарь меняется из-за трещины, осмотрите посадочное место на кузове – при наличии ржавчины обработайте его преобразователем и покройте антикоррозийным составом.
В процессе демонтажа не тяните фонарь на себя с усилием более 5 кг – риск сломать защёлки высок. Если лампочки остались целыми, их можно переставить в новый фонарь, но рекомендуется заменить сразу все: P21/5W (стоп-сигнал/габарит) и PY21W (поворотник). После установки проверьте работу каждой функции через диагностический режим бортового компьютера или попросите помощника поочерёдно нажимать педаль тормоза, включать габариты и поворотники.
Какие инструменты и материалы понадобятся для замены фонаря
Для замены заднего фонаря на Киа Рио 4 потребуется минимальный набор инструментов, но их выбор зависит от года выпуска автомобиля и типа крепления. Основной комплект включает:
- Крестовая отвёртка PH2 (для винтов крепления фонаря к кузову).
- Пластиковый монтажный клин или лопатка (для аккуратного снятия обшивки багажника без повреждения клипс).
- Торцевой ключ на 10 мм (если фонарь фиксируется гайками, характерно для некоторых рестайлинговых моделей).
- Перчатки из нитрила или хлопка (защита от грязи и предотвращение следов на пластиковых деталях).
- Новый задний фонарь (оригинальный артикул: 92401-D4000 для левой стороны, 92402-D4000 для правой; аналоги: Depo 335-1313L-AS2, TYC 11-5234-00-1).
- Силиконовая смазка (для обработки резиновых уплотнителей после установки).
Дополнительно пригодится мультиметр (если требуется проверка контактов на предмет окисления или обрыва цепи) и изолента (для временной фиксации проводов при диагностике). Перед началом работ отключите клемму аккумулятора, чтобы исключить короткое замыкание при случайном касании контактов. Для моделей с LED-фонарями (с 2020 года) рекомендуется использовать антистатические перчатки – это снизит риск повреждения светодиодов статическим электричеством.
Как безопасно снять обшивку багажника для доступа к фонарю
На Киа Рио 4 обшивка багажника крепится на пластиковых пистонах и защелках, расположенных по периметру панели. Начните с демонтажа боковых накладок: подденьте плоской отверткой или пластиковым клином нижний край левой накладки (со стороны фонаря) и аккуратно отщелкните фиксаторы, двигаясь снизу вверх. Всего здесь 4 пистона – два по нижнему краю и два по боковому. Избегайте резких движений: пистоны хрупкие, а защелки могут сломаться при чрезмерном усилии.
Снимите крышку ниши для запасного колеса, потянув ее вверх за передний край. Под ней скрыты два винта Torx T20, удерживающие центральную часть обшивки. Открутите их, затем отсоедините разъем питания кнопки аварийного открытия багажника (если она есть) – для этого нажмите на фиксатор и потяните колодку на себя. После этого обшивка останется закрепленной только на верхних защелках и пистонах вдоль задней кромки.
Для снятия верхней части обшивки приподнимите ее за нижний край и потяните на себя, одновременно надавливая на пластиковые фиксаторы пальцами. Пистоны здесь расположены с шагом 15–20 см; их шляпки утоплены в отверстия диаметром 8 мм. Если пистон не поддается, проверьте, не осталось ли незамеченных винтов или защелок – на некоторых модификациях может быть дополнительный крепеж под резиновым уплотнителем двери багажника.
После демонтажа обшивки отложите ее в сторону, избегая контакта с острыми кромками кузова. Осмотрите пистоны: треснувшие или деформированные замените новыми (артикул 82631-D1000 для оригинальных). При обратной установке сначала защелкните верхние фиксаторы, затем вкрутите винты и закрепите боковые накладки, начиная с верхних пистонов. Убедитесь, что обшивка плотно прилегает к кузову – зазоры могут привести к дребезжанию на ходу.
Отсоединение электрического разъема заднего фонаря
Перед началом работы убедитесь, что зажигание автомобиля выключено, а ключ извлечен из замка. На Киа Рио 4 разъем заднего фонаря расположен с внутренней стороны багажника, за обивкой. Чтобы добраться до него, потребуется частично демонтировать пластиковую накладку – она крепится на пластиковых пистонах, которые легко снимаются с помощью плоской отвертки или специального съемника.
Разъем фиксируется защелкой, которая может быть как боковой, так и верхней – зависит от года выпуска автомобиля. На моделях 2017–2020 годов защелка расположена сверху и имеет черный цвет, на более поздних (2021–2023) – сбоку и окрашена в серый. Чтобы отсоединить разъем, нажмите на защелку большим пальцем, одновременно потянув корпус разъема на себя. Не тяните за провода – это может повредить контакты.
Если разъем не поддается, проверьте наличие дополнительных фиксаторов. На некоторых модификациях Киа Рио 4 используется двойная система крепления: помимо основной защелки, может быть установлен пластиковый язычок, который нужно отогнуть тонкой отверткой. Избегайте чрезмерных усилий – корпус разъема выполнен из хрупкого пластика и может треснуть.
- Перед отсоединением разъема осмотрите его на предмет окисления контактов. Если на металлических площадках виден белый или зеленоватый налет, очистите их с помощью контактного спрея или мелкозернистой наждачной бумаги (зернистость не ниже 1000).
- Не используйте для очистки металлические щетки или грубые абразивы – это приведет к повреждению покрытия контактов и ухудшению проводимости.
- После очистки нанесите на контакты тонкий слой диэлектрической смазки (например, Liqui Moly Electronic-Spray) для защиты от коррозии.
При обратной установке разъема убедитесь, что он защелкнулся до характерного щелчка. Если фиксатор не срабатывает, проверьте правильность совмещения направляющих пазов – на корпусе разъема и ответной части они выполнены асимметрично. Попытка вставить разъем «наоборот» приведет к повреждению контактов.
После подключения разъема проверьте работоспособность фонаря, включив габаритные огни и стоп-сигнал. Если лампы не загораются, отсоедините разъем повторно и убедитесь в отсутствии деформации контактов. На Киа Рио 4 часто встречается проблема с подгибом контактных лепестков – их можно аккуратно выправить пинцетом или тонкой отверткой.
Демонтаж крепежных элементов и извлечение старого фонаря
Открутите два пластиковых винта Torx T20, расположенных в верхней части корпуса фонаря – один ближе к крылу, второй у стойки. Для доступа к нижнему креплению снимите заглушку в багажнике: подденьте её плоской отвёрткой, затем выверните третий винт аналогичным ключом. Удерживайте фонарь рукой, чтобы он не выпал при извлечении последнего крепежа – корпус фиксируется ещё двумя направляющими штифтами в кузове, которые могут закиснуть.
Потяните фонарь на себя, начиная с верхней части, чтобы освободить штифты. Если сопротивление сильное, покачайте деталь из стороны в сторону, не прилагая чрезмерных усилий – пластиковые защёлки легко ломаются. Отсоедините электрический разъём, нажав на фиксатор большим пальцем и одновременно потянув колодку вниз. Проверьте состояние уплотнительной резинки на фонаре: при наличии трещин или деформаций замените её перед установкой новой детали (артикул 92491-D4000 для левого фонаря, 92492-D4000 для правого).
Проверка состояния уплотнителя и его замена при необходимости
Для проверки герметичности уплотнителя используйте простой метод: после установки фонаря на место проведите пальцем по стыку при выключенном свете в темном помещении. Если уплотнитель поврежден, через щели будет проникать свет от ламп. Альтернативный способ – нанести тонкий слой мела на кузов в зоне прилегания прокладки, затем установить фонарь и снять его: на неповрежденном уплотнителе останется равномерный отпечаток. При обнаружении зазоров или неравномерного прилегания замените прокладку.
Замена уплотнителя начинается с приобретения оригинальной детали (артикул 92441-F0000 для левого фонаря, 92442-F0000 для правого) или качественного аналога из EPDM-резины. Перед установкой новой прокладки очистите посадочное место на кузове и фонаре от остатков старого клея, грязи и окислов с помощью пластикового скребка и обезжиривателя (например, спирта или антисиликона). Не используйте металлические инструменты – они могут повредить лакокрасочное покрытие. Нанесите тонкий слой герметика для автомобильных стекол (например, ABRO WS-904) на кузов в зоне прилегания уплотнителя, чтобы улучшить адгезию и предотвратить смещение прокладки.
Устанавливайте новый уплотнитель аккуратно, начиная с верхнего угла фонаря, постепенно прижимая его по периметру. Избегайте растягивания резины – это приведет к образованию зазоров. После установки фонаря затяните крепежные болты с моментом 3–4 Н·м, начиная с центрального, затем поочередно переходите к крайним. Проверьте равномерность прилегания прокладки по всему периметру, при необходимости откорректируйте положение. Дайте герметику высохнуть в течение 1–2 часов перед эксплуатацией автомобиля.
Если уплотнитель поврежден лишь частично, допускается временный ремонт с использованием автомобильного герметика для резины (например, DoneDeal DD6770). Нанесите состав на очищенную поверхность трещины или разрыва, прижмите края и зафиксируйте их скотчем на 10–15 минут. Такой ремонт продлит срок службы прокладки на 2–3 месяца, но не заменит полноценную замену. Регулярно проверяйте состояние уплотнителя каждые 15–20 тысяч километров пробега – это предотвратит коррозию кузова и выход из строя электрических контактов фонаря.
Установка нового заднего фонаря и фиксация крепежа
Зафиксируйте фонарь тремя крепёжными элементами: двумя пластиковыми пистонами в верхней части и одним винтом M6 с шайбой в нижней. Пистоны вставляйте под углом 45°, затем надавливайте до щелчка – это исключит их самопроизвольное выпадение при вибрации. Винт затягивайте динамометрическим ключом с моментом 4–5 Н·м: превышение приведёт к срыву резьбы в алюминиевом кронштейне кузова.
- Перед подключением разъёма смажьте контакты консистентной смазкой (например, Molykote 111) – это защитит от окисления и улучшит проводимость.
- После установки проверьте работу всех секций фонаря: стоп-сигнала, габаритов, поворотника и заднего хода. Используйте диагностический сканер для сброса ошибок бортового компьютера, если загорится индикатор неисправности.
- Если фонарь установлен с перекосом, ослабьте крепёж и отрегулируйте положение, ориентируясь на зазоры с кузовом – они должны быть равномерными по всему периметру (1–2 мм).
После фиксации фонаря нанесите тонкий слой герметика (например, Teroson MS 9399) по периметру стыка с кузовом. Это необязательно для штатных условий эксплуатации, но критично при частой мойке под высоким давлением или езде по грунтовым дорогам. Излишки герметика удалите сразу – после полимеризации сделать это будет сложнее.
Завершите установку проверкой на герметичность: направьте струю воды из шланга на фонарь в течение 30 секунд под углом 30°. Если внутри появится конденсат или влага, демонтируйте фонарь, просушите и повторите процедуру с новым уплотнителем или герметиком.
Подключение электрического разъема и проверка работоспособности
После установки нового заднего фонаря на Киа Рио 4 совместите фиксаторы электрического разъема с пазами на корпусе фонаря. Убедитесь, что разъем входит без перекосов – на моделях 2017–2023 годов используется 4-контактный штекер с ключом, предотвращающим неправильное подключение. Слегка надавите до щелчка, затем потяните разъем на себя, чтобы проверить надежность фиксации. Если соединение нестабильно, осмотрите контакты на наличие окисления или деформации – очистите их спиртовой салфеткой или мелкозернистой наждачной бумагой (зернистость P1000).
Перед включением зажигания визуально проверьте целостность проводки: на разъеме должны быть четко видны четыре провода – черный (масса), желтый (стоп-сигнал), зеленый (габариты) и красный (поворотник). Если цвета не совпадают с заводской схемой, сверьтесь с электрической документацией для вашего года выпуска. На моделях с LED-фонарями (с 2020 года) дополнительный белый провод отвечает за подсветку номера – его повреждение приведет к некорректной работе всей системы.
Включите зажигание и последовательно активируйте все режимы: габариты, стоп-сигнал, поворотник и аварийную сигнализацию. Используйте помощника или установите зеркало за автомобилем для контроля свечения. Если лампы не горят, отсоедините разъем и проверьте напряжение на контактах мультиметром: при включенных габаритах на зеленом проводе должно быть 12 В, на желтом – при нажатии тормоза. Отсутствие напряжения указывает на проблему в блоке предохранителей (F12 для стоп-сигналов, F15 для габаритов) или повреждение проводки в жгуте.
При мигании или неравномерном свечении LED-фонарей проверьте сопротивление нагрузки: стандартные светодиодные модули рассчитаны на 6–8 Ом. Если значение ниже 4 Ом, возможен перегрев драйвера или короткое замыкание. Для галогенных ламп (на моделях до 2019 года) используйте только рекомендованные производителем типы: P21/5W для стоп-сигналов и поворотников, W5W для габаритов. Замена на лампы большей мощности приведет к оплавлению пластикового корпуса фонаря.
После успешной проверки установите на место внутреннюю обшивку багажника, зафиксировав ее клипсами. На Киа Рио 4 используется 6 пластиковых фиксаторов (артикул 82391-D1000) – при потере замените их, чтобы избежать дребезжания. Запустите двигатель и еще раз протестируйте все функции фонаря, включая работу при включенных фарах. Если после сборки появились ошибки на приборной панели (например, «Неисправность заднего фонаря»), сбросьте их сканером OBD-II или отключите аккумулятор на 10 минут.
Возврат обшивки багажника на место и проверка герметичности
Перед установкой обшивки убедитесь, что все крепежные пистоны целы – на Киа Рио 4 их 8 штук: 4 по верхнему краю, 2 по бокам и 2 в нижней части. Поврежденные пистоны замените на новые (артикул 82630-D4000 для оригинальных), иначе обшивка будет провисать или издавать посторонние звуки при движении.
Начинайте фиксацию с верхнего края, вставляя пистоны в отверстия поочередно, слева направо. Прижмите обшивку к кузову с усилием 3–5 кг, чтобы пистоны защелкнулись полностью – характерный щелчок подтвердит правильную установку. Не тяните за тканевую часть: это может деформировать пластиковую основу.
Проверьте зазоры между обшивкой и кузовом – они должны быть равномерными, не более 2 мм. Особое внимание уделите углам возле фонаря: если обшивка не прилегает плотно, подтяните ее, смещая в сторону замка багажника. При необходимости ослабьте пистоны и откорректируйте положение.
После фиксации обшивки закройте багажник и откройте его 2–3 раза, чтобы убедиться в отсутствии трения или зацепок. Если слышен скрип, обработайте края обшивки силиконовой смазкой (например, Liqui Moly Silicon-Spray) – наносите тонким слоем только на пластиковые направляющие.
Для проверки герметичности закройте багажник и попросите помощника поливать его водой из шланга под давлением 2–3 бара в течение 30 секунд. Направляйте струю на стык фонаря с кузовом и по периметру обшивки. Внутри осмотрите пол багажника на наличие влаги – даже капли указывают на неплотное прилегание уплотнителя.
Если обнаружены протечки, снимите обшивку и проверьте состояние резинового уплотнителя двери багажника. На Киа Рио 4 он должен быть без трещин и деформаций; при износе замените его (артикул 85610-D4000). Нанесите на уплотнитель тонкий слой силиконовой смазки для улучшения герметизации.
При отсутствии протечек установите на место все снятые ранее элементы: коврик багажника, запасное колесо и инструменты. Убедитесь, что ни один из предметов не мешает полному закрытию двери – даже небольшой зазор может нарушить герметичность.
Завершите проверку тест-драйвом на скорости 60–80 км/ч: прислушайтесь к посторонним звукам из багажника. Если все сделано правильно, обшивка останется на месте, а влага не проникнет внутрь даже при сильном дожде.
Типичные ошибки при замене и как их избежать
Первая распространённая ошибка – игнорирование отключения аккумулятора перед началом работ. Даже при выключенном зажигании в цепи заднего фонаря может оставаться остаточное напряжение, что приводит к короткому замыканию при случайном касании контактов. На Киа Рио 4 достаточно отсоединить минусовую клемму на 2–3 минуты, чтобы обесточить систему. Пренебрежение этим шагом часто становится причиной перегорания предохранителя F32 (10А) в блоке салона или повреждения контроллера кузовной электроники.
Вторая ошибка связана с неправильным выбором ламп или светодиодных аналогов. Владельцы часто устанавливают лампы с несоответствующими параметрами мощности (например, 21W вместо штатных 5W для габаритов) или цветовой температуры (свыше 6000K для стоп-сигналов). Это приводит к перегреву патрона, оплавлению пластикового корпуса фонаря или срабатыванию ошибок бортового компьютера (код P2148). Перед покупкой сверяйте артикул лампы с мануалом: для Киа Рио 4 подходят PY21W (стоп-сигнал), W5W (габарит) и P21/5W (комбинированная).
- Недостаточное прижатие фиксаторов фонаря при установке – третья частая проблема. На Рио 4 задний фонарь крепится на трёх пластиковых защёлках (две сверху, одна снизу) и одном винте под обшивкой багажника. Если не услышать характерный щелчок при защёлкивании, фонарь со временем начнёт дребезжать или пропускать влагу. Проверяйте фиксацию, потянув фонарь на себя: он должен сидеть плотно, без люфта.
- Использование чрезмерной силы при отсоединении разъёма питания. Штекер на фонаре имеет хрупкий пластиковый замок, который ломается при резком рывке. Чтобы снять его, нажмите на фиксатор пальцем и плавно потяните разъём в сторону, избегая перекосов.
- Замена фонаря без проверки уплотнительной резинки. Со временем она теряет эластичность, и её отсутствие или повреждение приводит к попаданию воды внутрь фонаря. Перед установкой нового элемента очистите посадочное место от грязи и нанесите тонкий слой силиконовой смазки на уплотнитель.
