РСМ (Powertrain Control Module, модуль управления силовым агрегатом) – это центральный электронный блок, координирующий работу двигателя, трансмиссии и других ключевых систем автомобиля. В современных моделях он интегрирован с ЭБУ (электронным блоком управления) и обрабатывает данные от десятков датчиков: кислородных, положения коленвала, массового расхода воздуха, температуры охлаждающей жидкости и других. Точность его работы напрямую влияет на расход топлива, динамику разгона и экологические показатели.
Основная задача РСМ – оптимизация работы двигателя в реальном времени. Например, при холодном пуске модуль увеличивает подачу топлива и корректирует угол опережения зажигания, чтобы стабилизировать обороты. На холостом ходу он поддерживает заданные параметры, анализируя сигналы с датчика положения дроссельной заслонки и лямбда-зондов. В режиме нагрузки РСМ регулирует состав топливно-воздушной смеси, предотвращая детонацию и перегрев.
Типичные неисправности РСМ проявляются в виде ошибок по кодам P0100–P0199 (проблемы с датчиками), P0300–P0399 (пропуски зажигания) или P0700 (сбои в трансмиссии). Для диагностики используют сканеры типа Launch X431 или Autel MaxiSys, которые считывают данные через OBD-II разъем. При выходе модуля из строя (например, из-за короткого замыкания или перегрева) его редко ремонтируют – чаще заменяют на новый или восстановленный блок с прошивкой под конкретный VIN автомобиля.
Обновление программного обеспечения РСМ – обязательная процедура при чип-тюнинге или замене компонентов двигателя. Производители регулярно выпускают обновления, исправляющие баги или адаптирующие систему под новые стандарты выбросов. Например, для автомобилей с системой Start-Stop прошивка должна корректно управлять повторными пусками двигателя, минимизируя износ стартера и аккумулятора.
При самостоятельной проверке РСМ обратите внимание на следующие моменты:
1. Проверьте питание модуля – напряжение на контактах должно быть в пределах 12–14 В при включенном зажигании.
2. Осмотрите разъемы на предмет окисления или повреждений проводки.
3. Сравните показания датчиков с эталонными значениями (например, температура охлаждающей жидкости должна соответствовать реальной).
4. При подозрении на неисправность протестируйте модуль на стенде или замените его на заведомо исправный для исключения ошибок диагностики.
Назначение модуля РСМ и его роль в управлении двигателем
Модуль PCM (Powertrain Control Module) – центральный блок управления силовой установкой автомобиля, объединяющий функции ECU (Engine Control Unit) и TCM (Transmission Control Module). Его основная задача – оптимизация работы двигателя и трансмиссии в реальном времени, исходя из данных с десятков датчиков: кислородных, положения коленвала, массового расхода воздуха, температуры охлаждающей жидкости и других. РСМ корректирует подачу топлива, угол опережения зажигания, давление наддува (в турбированных моторах) и моменты переключения передач, обеспечивая баланс между мощностью, экономичностью и экологичностью.
Ключевая особенность РСМ – адаптивное управление. Например, при холодном пуске модуль увеличивает подачу топлива на 10–15% и смещает зажигание на 5–8 градусов для стабильного воспламенения смеси. В режиме детонации (обнаруженной датчиком knock sensor) РСМ мгновенно уменьшает угол опережения зажигания на 2–3 градуса, предотвращая повреждение поршней. Для дизельных двигателей модуль регулирует момент впрыска топлива с точностью до 0,1 мс, что критично для соблюдения норм Евро-5/6.
РСМ также отвечает за диагностику неисправностей. При выходе из строя датчика кислорода (лямбда-зонда) модуль переключается на аварийный режим, используя заранее заложенные карты топливоподачи, что приводит к увеличению расхода на 15–20% и снижению мощности. Ошибки фиксируются в памяти OBD-II (например, коды P0130–P0135 для лямбда-зондов) и могут быть считаны сканером. Владельцам рекомендуется проверять коды неисправностей каждые 10 000 км, особенно при появлении индикатора Check Engine.
Современные РСМ поддерживают протоколы CAN (Controller Area Network), позволяющие интеграцию с системами стабилизации, круиз-контролем и гибридными установками. Например, в автомобилях с системой Start-Stop модуль управляет повторным запуском двигателя за 0,3–0,5 секунды, синхронизируя работу стартера, топливного насоса и форсунок. При тюнинге чип-модули перепрошивают РСМ для изменения параметров наддува, ограничения оборотов или отключения катализатора, однако это может привести к аннулированию гарантии и увеличению выбросов NOx на 30–40%.
Обслуживание РСМ сводится к защите от перегрева и скачков напряжения. Модуль располагается в моторном отсеке или салоне (за бардачком), где температура не должна превышать 85°C. При замене аккумулятора рекомендуется отключать клеммы на 10 минут, чтобы сбросить временные ошибки. В случае выхода РСМ из строя (симптомы: нестабильный холостой ход, отказ запуска) диагностика включает проверку питания (12 В на контактах B+ и заземления), целостности проводки и сопротивления датчиков. Замена модуля требует перепрограммирования под конкретный VIN-код автомобиля.
Основные компоненты системы РСМ и их взаимодействие
Блок управления двигателем (ECU) – центральный элемент РСМ, интегрирующий функции управления трансмиссией. Он обрабатывает данные от датчиков с частотой до 1000 раз в секунду, используя алгоритмы адаптивного управления. В современных системах применяются 32-битные процессоры с тактовой частотой от 120 до 200 МГц, что позволяет корректировать параметры впрыска и зажигания с точностью до 0,1 мс. ECU взаимодействует с модулем управления трансмиссией (TCM) через шину CAN со скоростью 500 Кбит/с, синхронизируя переключение передач с режимом работы двигателя.
Датчик положения коленчатого вала (CKP) генерирует сигнал с разрешением 60-2 зубцов на оборот, обеспечивая точность определения угла поворота ±0,1°. При частоте вращения 6000 об/мин частота сигнала достигает 6 кГц. Данные CKP используются для расчёта момента зажигания и синхронизации впрыска топлива. В случае сбоя сигнала РСМ переходит в аварийный режим с фиксированными параметрами, что снижает мощность на 30–40%. Рекомендуется проверять сопротивление датчика (обычно 200–1000 Ом) и зазор до задающего диска (0,5–1,5 мм) при каждом ТО.
Датчик массового расхода воздуха (MAF) измеряет объём поступающего воздуха с точностью до 1% в диапазоне 0–600 кг/ч. В термоанемометрических датчиках используется платиновая нить, нагреваемая до 180°C. Загрязнение нити на 5% увеличивает погрешность на 15–20%, что приводит к переобогащению смеси и росту расхода топлива на 8–12%. Для очистки рекомендуется использовать специализированные аэрозоли на основе изопропилового спирта – бытовые растворители разрушают защитное покрытие нити.
Модуль управления трансмиссией (TCM) анализирует данные от датчиков скорости входного и выходного валов, температуры масла и положения селектора. В автоматических коробках передач TCM корректирует давление в гидроблоке с точностью до 0,05 бар, адаптируясь к стилю вождения за 50–100 км пробега. При температуре масла выше 120°C система снижает крутящий момент на 20–25% для предотвращения перегрева фрикционов. В роботизированных коробках TCM управляет электроприводами сцепления с задержкой не более 50 мс, используя обратную связь от датчиков хода штока.
Датчик кислорода (лямбда-зонд) генерирует напряжение в диапазоне 0,1–0,9 В в зависимости от состава отработавших газов. Широкополосные датчики (типа LSU 4.9) обеспечивают точность измерения коэффициента λ в пределах 0,7–4,0 с погрешностью ±1,5%. При выходе из строя одного из зондов (до и после катализатора) РСМ переходит на усреднённые карты топливоподачи, что увеличивает расход на 10–15% и снижает мощность на 5–8%. Замена датчика требуется при падении напряжения ниже 0,3 В на холостом ходу или превышении 0,7 В при резком ускорении.
Топливные форсунки в системе РСМ управляются широтно-импульсной модуляцией (ШИМ) с частотой 3–5 кГц. В современных двигателях применяются пьезоэлектрические форсунки с временем срабатывания 0,1 мс, что позволяет реализовать до 5 впрысков за цикл. Давление топлива в рампе поддерживается на уровне 35–200 бар в зависимости от режима работы. При засорении форсунки на 10% производительность падает на 25%, что приводит к детонации и росту расхода на 12–18%. Для диагностики используют стенды с измерением расхода при давлении 100 бар – отклонение более 5% от номинала требует замены.
Система рециркуляции отработавших газов (EGR) управляется РСМ через электропневматический клапан с обратной связью от датчика положения. В бензиновых двигателях EGR снижает температуру сгорания на 150–200°C, уменьшая образование NOx на 40–60%. В дизелях доля рециркулируемых газов достигает 50% на холостом ходу. При неисправности клапана EGR РСМ фиксирует ошибку P0400–P0406, а двигатель теряет мощность на 10–15%. Очистка клапана от нагара эффективна только в 30% случаев – при износе седла требуется замена.
Коммуникационный модуль РСМ обеспечивает взаимодействие с диагностическими сканерами по протоколу OBD-II. Через CAN-шину передаются данные о 100+ параметрах, включая температуру охлаждающей жидкости, давление наддува и угол опережения зажигания. В режиме реального времени сканер отображает до 20 параметров с частотой 10 Гц. При диагностике рекомендуется проверять не только коды ошибок, но и динамические параметры – например, время отклика датчика положения дроссельной заслонки (должно быть менее 100 мс). Для глубокой диагностики используют специализированные адаптеры с поддержкой протоколов UDS и KWP2000.

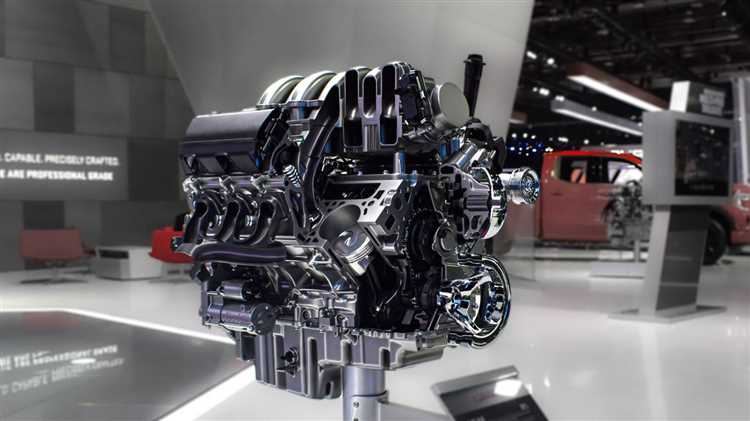

Как РСМ обрабатывает данные с датчиков автомобиля
РСМ (Powertrain Control Module) – центральный блок управления трансмиссией и двигателем, который получает сигналы от десятков датчиков, преобразуя их в управляющие команды. Каждый датчик передает данные в аналоговом или цифровом формате, например, напряжение (0–5 В) или частоту (Гц). РСМ использует аналого-цифровые преобразователи (АЦП) для оцифровки сигналов, например, от датчика кислорода (лямбда-зонда), где напряжение 0,1–0,9 В соответствует бедной или богатой смеси.
Для корректной работы РСМ синхронизирует данные с датчиков по времени. Например, сигнал с датчика положения коленвала (ДПКВ) поступает с частотой до 10 кГц, а данные с датчика массового расхода воздуха (ДМРВ) обновляются каждые 10–50 мс. Внутренний таймер РСМ привязывает эти сигналы к тактам работы двигателя, чтобы точно определить момент впрыска топлива и зажигания.
РСМ фильтрует шумы и аномалии в данных. Например, сигнал с датчика детонации (ДД) может содержать помехи от вибраций двигателя. Для их устранения применяются цифровые фильтры, такие как фильтр Калмана или скользящее среднее. Если амплитуда сигнала превышает пороговое значение (обычно 0,5–2 В), РСМ корректирует угол опережения зажигания, предотвращая детонацию.
Данные с датчиков сравниваются с эталонными значениями, хранящимися в памяти РСМ. Например, при температуре охлаждающей жидкости 90°C сопротивление датчика температуры (ДТОЖ) должно составлять 200–300 Ом. Если фактическое значение выходит за пределы допуска (±5%), РСМ фиксирует ошибку и переходит в аварийный режим, ограничивая мощность двигателя.
РСМ использует алгоритмы адаптации для компенсации износа компонентов. Например, при изменении характеристик форсунок из-за загрязнения РСМ корректирует время впрыска, анализируя сигналы с датчика кислорода. Если лямбда-зонд показывает постоянное отклонение от стехиометрического состава (λ=1), РСМ увеличивает или уменьшает подачу топлива на 5–15% до восстановления баланса.
В современных системах РСМ интегрирован с другими блоками управления (ABS, ESP) через шину CAN. Например, данные с датчика скорости колеса (ДСК) передаются по CAN-шине со скоростью 500 кбит/с. РСМ использует эту информацию для отключения круиз-контроля при торможении или для корректировки работы двигателя при пробуксовке.
При возникновении критических неисправностей РСМ переключается на резервные стратегии. Например, если выходит из строя ДПКВ, РСМ использует сигнал с датчика положения распредвала (ДПРВ) для работы двигателя в аварийном режиме с фиксированными углами зажигания и впрыска. Это позволяет доехать до сервиса, но с потерей мощности и увеличением расхода топлива на 20–30%.
Для диагностики работы РСМ рекомендуется использовать сканеры с поддержкой протокола OBD-II. Например, при ошибке P0171 (бедная смесь) необходимо проверить ДМРВ, лямбда-зонд и топливные форсунки. РСМ сохраняет коды неисправностей в энергонезависимой памяти, что позволяет быстро локализовать проблему даже после отключения аккумулятора.
Алгоритмы работы РСМ при корректировке топливной смеси
РСМ (Powertrain Control Module) использует замкнутый контур управления для поддержания стехиометрического соотношения воздух-топливо (14,7:1 для бензина). Основой служат данные с датчика кислорода (лямбда-зонда), который генерирует сигнал в диапазоне 0–1 В: значения ниже 0,45 В указывают на бедную смесь, выше 0,45 В – на богатую. Алгоритм корректировки работает с частотой до 10 Гц, непрерывно сравнивая фактический сигнал с эталонным и внося поправки через изменение ширины импульса форсунок (PWM). Для систем с широкополосными датчиками (например, Bosch LSU 4.9) диапазон измерений расширяется до λ=0,7–3,0, что позволяет точнее корректировать смесь в переходных режимах.
В режиме разомкнутого контура (холодный пуск, резкое ускорение) РСМ игнорирует сигналы лямбда-зонда и использует предварительно загруженные карты топливоподачи. Эти карты строятся на основе данных:
- температуры охлаждающей жидкости (ECT);
- оборотов двигателя (RPM);
- нагрузки (MAF/MAP-датчики);
- атмосферного давления (для высотной коррекции).
При температуре ниже +5°C алгоритм увеличивает длительность впрыска на 20–30% для компенсации конденсации топлива на стенках впускного коллектора. После прогрева до +40°C система переходит в замкнутый контур, но сохраняет возможность возврата к разомкнутому режиму при детектировании неисправностей датчиков.
Для адаптации к износу двигателя и изменениям условий эксплуатации РСМ применяет долговременную корректировку (LTFT – Long Term Fuel Trim). Алгоритм анализирует средние значения кратковременной корректировки (STFT) за 10–30 секунд работы и вносит поправки в базовые карты топливоподачи с шагом 0,1–0,5%. Пределы корректировки ограничены: обычно ±25% для LTFT и ±30% для STFT. При выходе за эти рамки загорается индикатор Check Engine с кодами P0170–P0175. Для диагностики рекомендуется считывать параметры STFT/LTFT через OBD-II сканер и сравнивать их с заводскими спецификациями (например, для двигателей Toyota 2GR-FKS допустимый диапазон LTFT: ±15%).
В современных системах с непосредственным впрыском (GDI) алгоритмы усложняются из-за необходимости управления двумя топливными контурами: низкого давления (для пуска) и высокого (до 200 бар для основного впрыска). РСМ использует многоточечный впрыск (до 5 импульсов за цикл) с динамической корректировкой фаз и давления. Например, в двигателях Volkswagen EA888 Gen.3 при резком открытии дросселя система временно обогащает смесь до λ=0,85, а затем плавно возвращает к стехиометрии за 0,3–0,5 секунды. Для предотвращения детонации алгоритм учитывает данные датчика детонации, снижая угол опережения зажигания на 2–5° и одновременно корректируя состав смеси в сторону обогащения на 5–10%.
