Разница между SOHC (Single OverHead Camshaft) и DOHC (Double OverHead Camshaft) не ограничивается количеством распредвалов. Конструкция напрямую определяет эффективность газораспределения, мощностные показатели и потенциал для тюнинга. В SOHC-двигателях один распредвал управляет впускными и выпускными клапанами через коромысла или толкатели, что упрощает механизм, но ограничивает возможности по оптимизации фаз газораспределения. DOHC-системы используют два отдельных вала – один для впуска, другой для выпуска, – что позволяет точнее настраивать подъем клапанов и фазы, улучшая наполнение цилиндров на высоких оборотах.
На практике DOHC-двигатели демонстрируют преимущество в мощности на 10–15% при тех же рабочих объемах за счет лучшей вентиляции цилиндров и возможности установки большего числа клапанов (обычно 4 на цилиндр против 2–3 у SOHC). Однако SOHC-конструкция выигрывает в простоте обслуживания: меньше деталей, ниже масса ГРМ, проще регулировка клапанов. Например, в двигателях Honda серии D (D15B, D16Z6) SOHC-версии с системой VTEC обеспечивают до 130 л.с. с 1.6 л, тогда как DOHC-аналоги (B16A) выдают 160–170 л.с. при аналогичном объеме, но требуют более частой настройки фаз.
Выбор между SOHC и DOHC зависит от приоритетов. Для городских автомобилей и бюджетных моделей (Toyota 1NZ-FE, Hyundai Gamma) SOHC – оптимальное решение: надежность, низкий расход топлива и минимальные затраты на ремонт. DOHC предпочтителен для спортивных и высокооборотистых двигателей (Nissan SR20DET, BMW N54), где критична отдача на высоких оборотах. При тюнинге DOHC-моторы легче форсировать: возможность установки индивидуальных распредвалов для впуска и выпуска позволяет добиться прироста мощности до 30% без замены блока цилиндров.
Современные технологии (фазовращатели, системы изменения подъема клапанов) нивелируют часть преимуществ DOHC, но базовые конструктивные отличия остаются. SOHC-двигатели с фазовращателями (например, Mazda Skyactiv-G) достигают КПД до 40%, но уступают DOHC в максимальной мощности. При выборе двигателя учитывайте: для повседневной эксплуатации SOHC – разумный компромисс, для динамичной езды или тюнинга DOHC дает больше возможностей, но требует вложений в обслуживание.

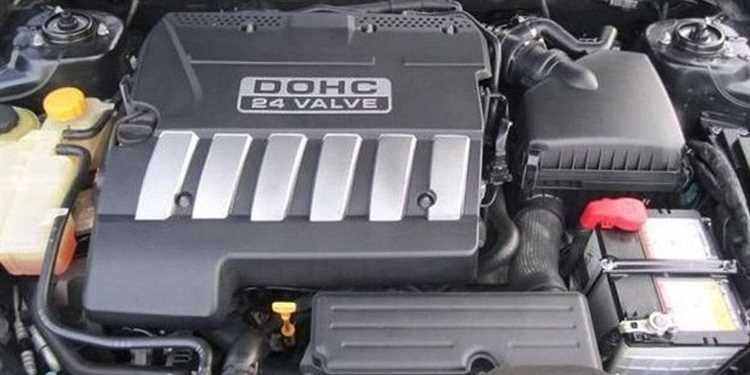

SOHC и DOHC: разница в конструкции и характеристиках
DOHC (Double OverHead Camshaft) использует два отдельных вала: один для впускных, другой – для выпускных клапанов. Это позволяет увеличить количество клапанов до 4–5 на цилиндр, улучшить наполнение и продувку, а также точнее настраивать фазы за счет регулируемых систем (например, VVT-i, VTEC). Двигатели DOHC эффективнее на высоких оборотах (6000–8000 об/мин), где достигается прирост мощности на 15–20% при том же объеме. Однако сложность конструкции повышает стоимость обслуживания: замена ремня ГРМ на DOHC-моторе (например, *BMW N52*) обходится на 30–40% дороже, чем на SOHC, из-за необходимости синхронизации двух валов. Для турбированных агрегатов DOHC предпочтительнее: он лучше справляется с тепловыми нагрузками и обеспечивает стабильную работу на наддуве.

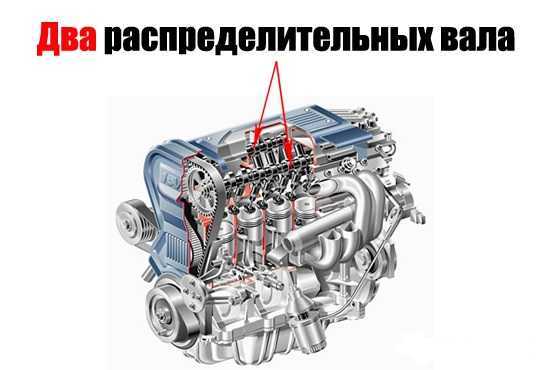

Как устроены распределительные валы в двигателях SOHC и DOHC
В двигателях SOHC (Single OverHead Camshaft) используется один распределительный вал, расположенный в головке блока цилиндров. Он управляет как впускными, так и выпускными клапанами через коромысла или толкатели, что упрощает конструкцию и снижает массу. Типичный SOHC-двигатель имеет 2–4 клапана на цилиндр (например, 2 впускных и 2 выпускных), но их привод от одного вала ограничивает возможности оптимизации фаз газораспределения. Частота вращения вала синхронизирована с коленчатым валом через ремень или цепь с передаточным отношением 2:1. Преимущества – меньшая стоимость производства и обслуживания, но при этом страдает наполнение цилиндров на высоких оборотах из-за менее гибкого управления клапанами.
DOHC (Double OverHead Camshaft) предполагает два отдельных распределительных вала: один для впускных клапанов, другой – для выпускных. Это позволяет разместить до 5 клапанов на цилиндр (например, 3 впускных и 2 выпускных в двигателях Toyota 4A-GE) и точнее регулировать фазы газораспределения за счет независимого привода каждого вала. В современных системах (например, VVT-i, VTEC) применяются гидравлические или электромеханические муфты для изменения фаз на ходу, что улучшает крутящий момент на низких оборотах и мощность на высоких. Конструкция сложнее: требуется две цепи/ремня ГРМ, дополнительные подшипники и более жесткая головка блока. Однако DOHC обеспечивает лучшее наполнение цилиндров, снижение насосных потерь и возможность работы на обедненных смесях, что критично для турбированных и высокооборотистых двигателей.
Сравнение количества клапанов на цилиндр в системах SOHC и DOHC
Конструкция SOHC (один распредвал в головке блока) исторически ограничивает количество клапанов на цилиндр четырьмя: два впускных и два выпускных. Это связано с необходимостью размещения всех кулачков на одном валу и сложностью синхронизации их работы при большем числе клапанов. В 8-клапанных двигателях (по два клапана на цилиндр) SOHC реализуется проще, но уже при 16 клапанах (четыре на цилиндр) требует точной настройки фаз газораспределения и увеличенного диаметра распредвала для размещения кулачков.
DOHC (два распредвала) позволяет устанавливать до пяти клапанов на цилиндр: три впускных и два выпускных или наоборот. Такая схема используется в высокофорсированных двигателях, например, в моторах Toyota 4A-GE (20 клапанов) или Audi/VW 1.8T (20V). Преимущества DOHC проявляются при числе клапанов от 16 и выше: раздельные валы обеспечивают независимую регулировку фаз впуска и выпуска, снижают инерционные потери и улучшают наполнение цилиндров на высоких оборотах.
- SOHC: оптимален для 2–4 клапанов на цилиндр. При 4 клапанах требует сложных рычажных механизмов или гидрокомпенсаторов для компенсации углового смещения кулачков.
- DOHC: эффективен при 3–5 клапанах на цилиндр. Трехклапанная схема (2 впускных + 1 выпускной) встречается реже, но обеспечивает баланс между наполнением и теплонагруженностью.
- Ключевой фактор – не само количество клапанов, а их суммарная площадь проходного сечения. Например, два больших клапана в SOHC могут пропускать больше воздуха, чем три маленьких в DOHC.
Для атмосферных двигателей с рабочим объемом до 2.0 л разница между 16-клапанным SOHC и DOHC в мощности обычно не превышает 5–7%. Однако на оборотах свыше 6000 об/мин DOHC демонстрирует преимущество за счет меньшей массы клапанного механизма и возможности установки более агрессивного профиля кулачков. В турбированных моторах DOHC с 4–5 клапанами на цилиндр позволяет снизить температуру выпускных газов на 30–50°C, что критично для ресурса турбины.
Выбор между SOHC и DOHC зависит от приоритетов: для бюджетных автомобилей с низкой степенью форсировки 16-клапанный SOHC дешевле в производстве и обслуживании. DOHC оправдан в спортивных и высокооборотистых двигателях, где требуется максимальная отдача с литра объема. При тюнинге увеличение числа клапанов свыше четырех на цилиндр в SOHC нецелесообразно из-за роста механических потерь и сложности настройки.
Влияние расположения распредвалов на мощность и крутящий момент
Расположение распредвалов напрямую определяет фазы газораспределения и эффективность наполнения цилиндров. В двигателях SOHC (один распредвал) клапаны управляются через коромысла или толкатели, что увеличивает механические потери и ограничивает максимальные обороты до 6000–6500 об/мин. Это снижает пиковую мощность на 10–15% по сравнению с DOHC, где два распредвала позволяют оптимизировать углы открытия клапанов, достигая 7000–8000 об/мин. Например, 2,0-литровый мотор с DOHC выдаёт 160–180 л.с., тогда как аналогичный SOHC – 130–150 л.с. при прочих равных. Однако на низких оборотах (до 3000 об/мин) SOHC может иметь преимущество в крутящем моменте за счёт более раннего открытия впускных клапанов и меньшей инерционности системы.
DOHC обеспечивает лучшую вентиляцию цилиндров благодаря независимому управлению впускными и выпускными клапанами, что критично для высокооборотистых двигателей. Возможность установки четырёх клапанов на цилиндр (вместо двух у SOHC) увеличивает проходное сечение на 20–30%, повышая наполняемость и снижая насосные потери. Для тюнинга DOHC предпочтительнее: изменение фаз с помощью регулируемых шестерён или систем VVT добавляет 15–25 л.с. без потери ресурса. В то же время SOHC дешевле в производстве и обслуживании, что оправдывает его применение в бюджетных моделях, где приоритет – надёжность, а не максимальная отдача.
Отличия в сложности обслуживания и ремонта SOHC и DOHC
Конструкция SOHC проще за счёт одного распредвала, что снижает трудоёмкость базовых операций. Замена ремня или цепи ГРМ на таких моторах занимает 1,5–3 часа у опытного механика, тогда как на DOHC аналогичная процедура может растянуться до 4–6 часов из-за необходимости синхронизации двух валов. Пример: на двигателе Toyota 4A-FE (SOHC) доступ к ремню открыт после снятия одной крышки, а на 4A-GE (DOHC) требуется демонтаж дополнительных кронштейнов и шкивов.
Регулировка клапанов на SOHC часто реализована через гидрокомпенсаторы или простые механические толкатели, что упрощает процесс. На DOHC же чаще встречаются шайбы или регулировочные болты, требующие точного подбора толщины и специального инструмента. Например, на моторах Honda серии D (DOHC) зазор выставляется шайбами с шагом 0,025 мм, что увеличивает время работы в 2–3 раза по сравнению с SOHC-аналогами, где достаточно ослабить контргайку.
Ремонт головки блока цилиндров (ГБЦ) на DOHC осложнён плотной компоновкой деталей. При замене маслосъёмных колпачков на двигателе Volkswagen 1.8T (DOHC) приходится снимать оба распредвала, в то время как на 1.6 SOHC той же марки достаточно отвести один вал. Это увеличивает риск ошибок при сборке: неправильная установка сальников или нарушение момента затяжки болтов может привести к утечкам масла или повреждению кулачков.
Диагностика неисправностей на DOHC требует более глубокого анализа. Шум в приводе ГРМ на SOHC обычно указывает на износ ремня или натяжителя, а на DOHC аналогичные звуки могут быть вызваны рассинхронизацией валов, износом фазорегуляторов или проблемами с муфтами VVT-i. Для проверки потребуется сканер с поддержкой протокола OBD-II и осциллограф, тогда как на SOHC часто достаточно визуального осмотра.
Замена распредвалов на DOHC – трудоёмкая операция, требующая снятия ГБЦ или специальных приспособлений для фиксации валов. На двигателях BMW N52 (DOHC) процедура занимает 8–12 часов, включая проверку постелей и замену уплотнений. На SOHC-моторах, например, Mitsubishi 4G15, вал можно заменить за 2–3 часа, не снимая головку, благодаря простой конструкции привода.
Расходные материалы для DOHC дороже. Комплект ремня ГРМ для Subaru EJ20 (DOHC) с роликами и помпой обойдётся в 12–15 тысяч рублей, тогда как для EJ15 (SOHC) – в 5–7 тысяч. Цепь на DOHC-двигателях, как у Nissan VQ35DE, требует замены вместе с двумя натяжителями и успокоителями, что увеличивает стоимость работ на 30–40% по сравнению с SOHC-аналогами.
Обслуживание системы изменения фаз газораспределения (VVT) присутствует только на DOHC. Замена соленоидов или муфт на двигателе Ford 2.0 EcoBoost (DOHC) требует снятия клапанной крышки и точной калибровки после установки. На SOHC такие системы встречаются редко, а если и есть (например, на Honda D15B), то их ремонт ограничивается чисткой или заменой одного электромагнитного клапана.
При капитальном ремонте DOHC-моторы демонстрируют более высокую стоимость деталей. Комплект поршней с кольцами для Toyota 2GR-FKS (DOHC) стоит 40–50 тысяч рублей, а для 1GR-FE (SOHC) – 20–25 тысяч. Расточка блока на DOHC также сложнее из-за более жёстких допусков по соосности постелей распредвалов, что требует применения прецизионного оборудования.
Расход топлива и экологические показатели: что лучше SOHC или DOHC
Разница в расходе топлива между SOHC и DOHC зависит от конструктивных особенностей и режимов эксплуатации. SOHC-двигатели, как правило, демонстрируют меньший расход на низких и средних оборотах из-за более простой механики и меньших потерь на трение. Например, 1,6-литровый SOHC-мотор на бензине может потреблять 6,5–7,2 л/100 км в смешанном цикле, тогда как аналогичный DOHC – 7,0–7,8 л/100 км. Однако на высоких оборотах DOHC компенсирует разницу за счёт лучшей наполняемости цилиндров и оптимизированного газораспределения.
Экологические нормы играют ключевую роль при выборе между двумя типами ГРМ. DOHC-двигатели чаще соответствуют стандартам Euro 5 и Euro 6 благодаря более точному управлению фазами газораспределения и возможности установки дополнительных систем очистки выхлопа. Например, в моторах с двумя распредвалами проще реализовать изменяемые фазы (VVT-i, VANOS), что снижает выбросы NOx и CO на 10–15% по сравнению с SOHC без таких систем.
- SOHC: проще конструкция → меньше механических потерь → ниже расход на частичных нагрузках.
- DOHC: лучше наполнение цилиндров → выше КПД на высоких оборотах → эффективнее сжигание топлива.
- Экология: DOHC легче адаптируется под современные нормы за счёт гибкости настройки ГРМ.
В реальных условиях эксплуатации разница в расходе топлива между SOHC и DOHC может нивелироваться. Например, в городском режиме с частыми остановками и разгонами SOHC может быть экономичнее из-за меньшей инерционности механизма ГРМ. Однако на трассе, где важна мощность на высоких оборотах, DOHC показывает лучшие результаты. Исследования показывают, что при скорости 120 км/ч DOHC-мотор расходует на 3–5% меньше топлива, чем SOHC аналогичного объёма.
Турбированные двигатели ещё больше усложняют сравнение. DOHC-турбомоторы (например, 1,4 TSI) часто демонстрируют лучшую топливную экономичность за счёт более эффективного наддува и оптимизированного сгорания. В то же время атмосферные SOHC-двигатели (например, 1,8-литровый от Honda) могут быть экономичнее в городском цикле благодаря меньшему весу и простой конструкции. Ключевой фактор – наличие систем изменения фаз газораспределения: без них даже DOHC теряет преимущество.
Для снижения расхода топлива и улучшения экологических показателей производители применяют разные подходы. В SOHC-двигателях это часто достигается за счёт уменьшения массы деталей ГРМ и оптимизации формы камеры сгорания. В DOHC – путём внедрения систем изменения подъёма клапанов (например, Valvetronic у BMW) или двухступенчатых фазовращателей. Например, мотор Toyota с системой Dual VVT-i (DOHC) на 8–12% экономичнее аналогичного SOHC без регулировки фаз.
Выбор между SOHC и DOHC должен основываться на конкретных задачах. Если приоритет – низкий расход в городе и надёжность, SOHC может быть предпочтительнее. Для динамичной езды, соответствия жёстким экологическим нормам и потенциала тюнинга лучше подойдёт DOHC. Важно учитывать и стоимость обслуживания: DOHC-двигатели требуют более частой регулировки клапанов (если нет гидрокомпенсаторов) и дороже в ремонте.
Примеры из практики подтверждают разницу в характеристиках. Двигатель Mitsubishi 4G15 (SOHC) объёмом 1,5 л расходует 6,8 л/100 км в смешанном цикле, а его DOHC-аналог 4G91 – 7,3 л/100 км, но при этом выдаёт на 15 л.с. больше. В то же время 2,0-литровый DOHC от Mazda (LF-DE) с системой S-VT показывает расход 8,2 л/100 км против 8,7 л/100 км у SOHC-версии (FS-ZE) при одинаковой мощности. Разница обусловлена именно эффективностью газораспределения.
