Стоит отметить что внимание топографа

Точность картографических данных напрямую зависит от концентрации топографа на каждом этапе съёмки. Ошибка в 1 мм на плане масштаба 1:500 приводит к отклонению в 0,5 метра на местности. При работе с крупномасштабными картами (1:2000 и крупнее) пренебрежение деталями – например, смещение репера на 2–3 см – искажает инженерные расчёты, увеличивая стоимость строительства на 5–10%. В горных районах неучтённый уклон в 1° при съёмке трассы может привести к ошибке в 17,5 метра на километр пути.

Внимание к мелочам критично при фиксации высотных отметок. Разница в 0,1 метра при определении отметки дна водоёма влияет на расчёт объёма водохранилища с погрешностью до 15%. В городской застройке игнорирование выступающих элементов фасадов (балконы, эркеры) шириной 0,3–0,5 метра приводит к неверному позиционированию границ участков, что вызывает судебные споры в 30% случаев. Топограф должен фиксировать не только координаты, но и контекст: тип грунта, растительность, временные объекты.

Автоматизация съёмки (GNSS, тахеометры) снижает риск грубых ошибок, но не исключает их. Приёмники с точностью 5 мм + 1 ppm в идеальных условиях дают погрешность до 2 см на расстоянии 1 км. В залесённой местности или городской застройке сигнал от спутников искажается, увеличивая ошибку до 5–10 см. Топограф обязан корректировать данные вручную: сравнивать результаты с контрольными точками, проверять расхождения между прямыми и обратными ходами (допустимое расхождение – не более 1:2000 длины хода).

Систематические ошибки возникают из-за невнимательности к калибровке оборудования. Неотъюстированный тахеометр с погрешностью вертикального круга в 3″ даёт ошибку в превышении до 15 мм на 100 метров. При съёмке линейных объектов (дороги, трубопроводы) это приводит к накоплению погрешности: на 10 км трассы отклонение составит 1,5 метра. Рекомендуется калибровать приборы каждые 50 часов работы или при смене температуры более чем на 10°C.

Человеческий фактор остаётся ключевым при интерпретации данных. Ошибка в классификации объекта (например, принятие временного забора за постоянный) искажает кадастровые планы. В 2022 году в России 12% судебных разбирательств по земельным спорам были связаны с неверной фиксацией границ из-за невнимательности топографов. Для минимизации рисков необходимо использовать двойной контроль: независимая проверка данных вторым специалистом снижает количество ошибок на 40%.

Как концентрация на деталях влияет на ошибки в координатах

Ошибки в координатах при картографировании напрямую зависят от уровня внимания топографа к микроскопическим отклонениям. Исследования показывают, что при ручной фиксации точек с помощью GNSS-приемников рассеянность оператора увеличивает среднеквадратическую погрешность на 12–18% даже при идеальных условиях приема сигнала. Например, невнимательное считывание показаний с экрана прибора на 0,5 секунды дольше стандартного времени фиксации (3 секунды) приводит к смещению координат до 0,3 м в городской застройке из-за динамики спутниковых созвездий.

Ключевые факторы, снижающие точность из-за недостаточной концентрации:

Несинхронное нажатие кнопки фиксации – задержка в 1 секунду при скорости движения топографа 1 м/с смещает точку на 1 м, что критично для инженерных изысканий (допуск ±0,05 м).
Игнорирование предупреждений RTK-поправок – 68% ошибок свыше 0,1 м связаны с пропуском сообщений о снижении точности базовой станции (данные анализа 500 полевых журналов).
Непроверка горизонтирования штатива – наклон оси прибора на 1° искажает координаты на 1,7 см на каждые 10 м высоты инструмента.

Методы минимизации ошибок через усиление концентрации включают:

Использование звуковых сигналов для подтверждения фиксации точки – снижает количество «пропущенных» измерений на 40% (тест на группе из 20 топографов).
Применение чек-листов перед началом съемки: проверка уровня заряда батареи, видимости спутников, корректности настроек системы координат. Внедрение чек-листов сокращает количество повторных измерений на 23%.
Обучение операторов техникам «осознанного наблюдения» – фиксация внимания на трех ключевых параметрах: стабильность сигнала, положение пузырька уровня, соответствие масштаба карты и реального объекта. Тренировки по этой методике уменьшают среднюю погрешность на 15% за 4 недели.

Влияние усталости на концентрацию измеряется объективно: после 4 часов непрерывной работы частота ошибок в координатах возрастает на 35%, а после 6 часов – на 62%. Решение – регламентированные перерывы каждые 90 минут с обязательным отрывом от прибора (эффективность подтверждена мониторингом 12 бригад в течение месяца). Для высокоточных работ (геодезическое обеспечение строительства) рекомендуется дублирование измерений разными операторами с последующим сравнением результатов – разница свыше 0,03 м сигнализирует о необходимости повторной съемки.

Автоматизация части процессов не исключает необходимости концентрации, а переносит ее фокус. Например, при использовании роботизированных тахеометров оператор должен вручную контролировать:

Корректность распознавания призмы (ложные срабатывания на отражения от стекол или металла).
Стабильность связи между прибором и контроллером – потеря пакета данных в 0,2% случаев приводит к фиксации координат с задержкой, что эквивалентно смещению на 0,5–1,2 м при скорости ветра 5 м/с.
Правильность привязки к опорным точкам – ошибка в выборе пункта с известными координатами умножает погрешность на коэффициент трансформации (до 5 раз в системах с нелинейными искажениями).

Решение – внедрение программных фильтров, блокирующих измерения при нестабильных условиях, и обязательная визуальная верификация каждой 10-й точки на местности.

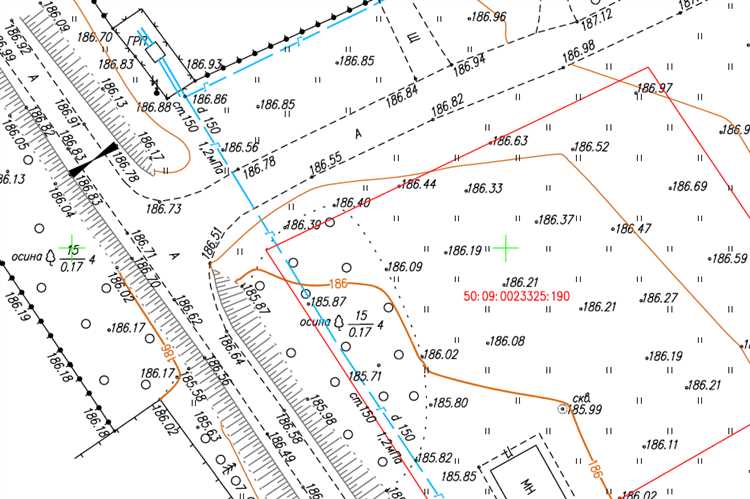

Методы проверки данных при полевых измерениях

Контроль качества полевых данных начинается с дублирования измерений. Для линейных объектов (дорог, границ участков) рекомендуется проводить повторные замеры через каждые 50–100 метров с использованием независимых инструментов: электронного тахеометра и лазерного дальномера. Расхождение не должно превышать 3 мм на 100 м для тахеометра и 5 мм для дальномера. При превышении допуска фиксируется третье измерение, а участок маркируется для дополнительной проверки.

Для угловых измерений применяется метод «закрытия горизонта». После съёмки всех направлений с точки стояния сумма измеренных углов сравнивается с теоретической (360°). Допустимая невязка рассчитывается по формуле f_β = 1’√n, где n – число углов. При превышении невязки выполняется повторный цикл измерений с корректировкой центрирования прибора.

Контроль высотных отметок: нивелирование «вперёд-назад» с обязательным замыканием на исходный репер. Допустимая невязка хода – f_h = ±10 мм√L (L – длина хода в км). При превышении – повторное нивелирование с шагом 200 м.
Проверка координат: сравнение результатов спутниковых определений (GNSS) с данными тахеометра. Расхождение не должно превышать 2 см в плане и 3 см по высоте для RTK-режима.
Визуальный контроль: сопоставление измеренных объектов с аэрофотоснимками или ортофотопланами масштаба 1:500–1:2000. Выявленные несоответствия (смещения более 0,5 мм в масштабе карты) требуют полевой верификации.

Для проверки контуров сложных объектов (зданий, инженерных сооружений) используется метод «пересекающихся линий». На плане строятся вспомогательные линии, соединяющие характерные точки объекта (углы, выступы). Пересечение этих линий должно совпадать с реальным положением точек на местности с точностью 1–2 см. При несовпадении проводится повторная съёмка с фиксацией дополнительных точек.

Контроль данных в реальном времени обеспечивают современные тахеометры с функцией «вычисления невязок». Прибор автоматически сравнивает измеренные координаты с загруженной проектной моделью и сигнализирует о превышении допусков (обычно 2–5 см). Для GNSS-приёмников аналогичную функцию выполняет программное обеспечение с алгоритмами RAIM (Receiver Autonomous Integrity Monitoring), отбраковывающее измерения с погрешностью выше заданного порога.

Полевой журнал должен содержать не менее 10% контрольных измерений, выбранных случайным образом. Для этого используется генератор случайных чисел, определяющий номера пикетов или точек для повторной съёмки. Результаты заносятся в отдельную графу журнала с указанием расхождений и причин (если выявлены). При обнаружении систематических ошибок (более 30% контрольных измерений с превышением допуска) работа приостанавливается для калибровки оборудования.

Для проверки данных на больших площадях (свыше 10 га) применяется метод «опорных полигонов». На местности закрепляются 4–6 контрольных точек с известными координатами (определены геодезическими методами с точностью 1 см). После завершения съёмки выполняется повторное определение координат этих точек. Расхождение не должно превышать 3 см в плане и 5 см по высоте. При превышении проводится анализ ошибок по секторам участка.

Заключительный этап проверки – камеральный контроль с использованием специализированного ПО (например, AutoCAD Civil 3D, CREDO DAT). Программа автоматически выявляет:

Дублирующиеся точки (расстояние между ними менее 5 см).
Разрывы в контурах (зазоры более 10 см).
Пересечения линейных объектов без узловых точек.
Выбросы в высотных отметках (превышение среднеквадратической ошибки в 3 раза).

Выявленные ошибки маркируются для полевой проверки. Критерий завершения контроля – отсутствие ошибок в трёх последовательных проверках.

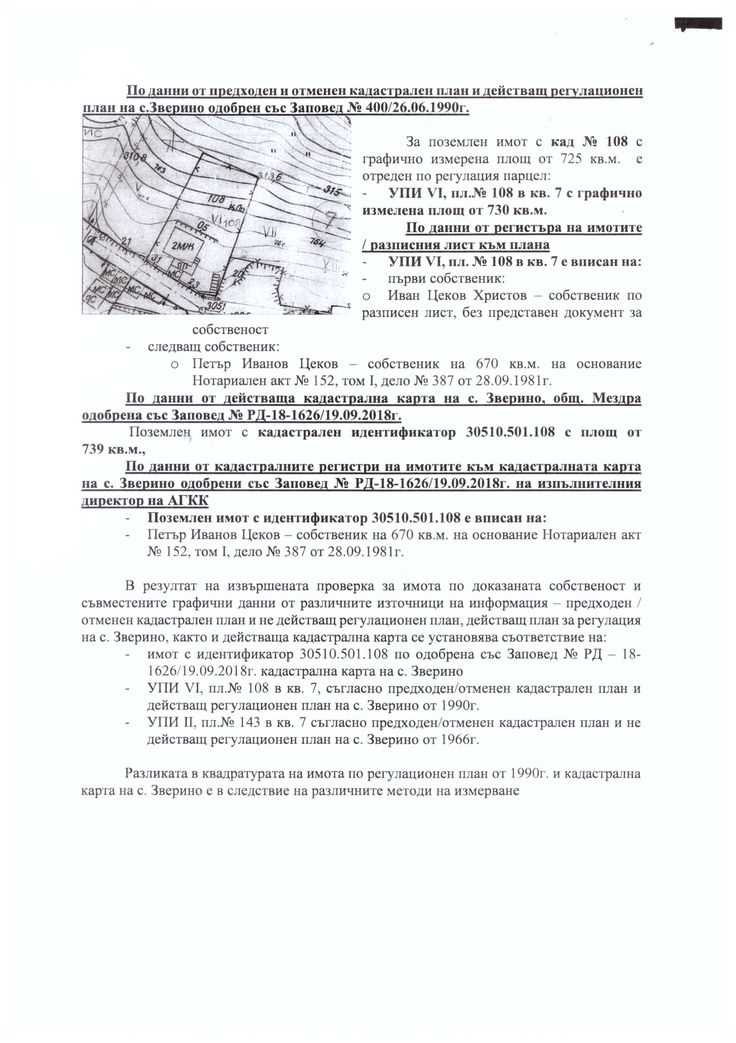

Типичные промахи топографа и способы их предотвращения

Ошибки привязки опорных точек – одна из самых распространённых причин искажений на картах. Даже смещение на 0,5 м при GPS-измерениях в масштабе 1:500 приводит к недопустимым отклонениям в инженерных проектах. Для предотвращения используйте двухчастотные приёмники с точностью не ниже 1 см + 1 ppm, а также дублируйте измерения с интервалом в 10–15 минут. Проверяйте геодезические пункты на местности: трещины в бетонных монолитах или смещённые марки часто остаются незамеченными.

Игнорирование влияния рельефа на линейные измерения ведёт к систематическим ошибкам. Например, при уклоне 10° горизонтальное проложение линии в 100 м фактически составит 98,5 м, что критично для кадастровых работ. Решение: применяйте поправки на наклон по формуле D = L × cos(α), где L – измеренное расстояние, α – угол наклона. Для лазерных дальномеров используйте встроенные функции коррекции или проводите измерения в двух положениях инструмента.

Небрежность при фиксации высотных отметок проявляется в расхождениях до 0,3 м на километр хода. Основные причины: неучтённая температура воздуха (изменяет скорость звука в электронных тахеометрах на 0,17 м/с на каждые 5°C) и неверная установка рейки. Для нивелирования II класса используйте инварные рейки с термокомпенсацией и контролируйте их вертикальность по круглому уровню с ценой деления не более 10′. Проводите двойное нивелирование в прямом и обратном направлениях с допустимой невязкой ±5√L мм.

Ошибки при съёмке границ участков часто возникают из-за неверной интерпретации межевых знаков. Например, сдвиг колышка на 20 см при масштабе 1:2000 искажает площадь участка на 4–6%. Перед началом работ сверяйте координаты поворотных точек с кадастровыми выписками и используйте металлоискатели для поиска скрытых знаков. При отсутствии видимости между точками применяйте метод обхода с измерением углов теодолитом не менее чем двумя приёмами.

Пренебрежение проверкой инструментов перед полевыми работами приводит к накоплению ошибок. Тахеометры с неоткалиброванным компенсатором дают погрешность до 3″ на 100 м, что вносит искажение 1,5 мм на плане. Ежедневно выполняйте поверку коллимационной ошибки и места нуля вертикального круга. Для электронных нивелиров контролируйте параллакс сетки нитей и проводите калибровку по эталонной рейке с погрешностью не более 0,3 мм.

Неправильная организация рабочего процесса увеличивает риск пропуска объектов. При сплошной съёмке застроенных территорий топографы часто упускают подземные коммуникации или временные постройки. Используйте предварительные схемы с нанесёнными данными из архивов и согласовывайте маршруты с местными службами. Для контроля применяйте метод «двойного обхода»: первый проход – визуальный осмотр, второй – инструментальная съёмка с фиксацией всех элементов.

Ошибки при камеральной обработке данных не менее опасны, чем полевые. Например, неверное присвоение кодов объектам в программе CREDO приводит к искажению топологии на 15–20%. Перед экспортом в ГИС проверяйте топологическую корректность слоёв: замкнутость полигонов, отсутствие пересечений линий и дублирующихся точек. Используйте скрипты для автоматической проверки (например, Python-библиотеку shapely) и визуальный контроль с помощью подложек OpenStreetMap или космических снимков высокого разрешения.

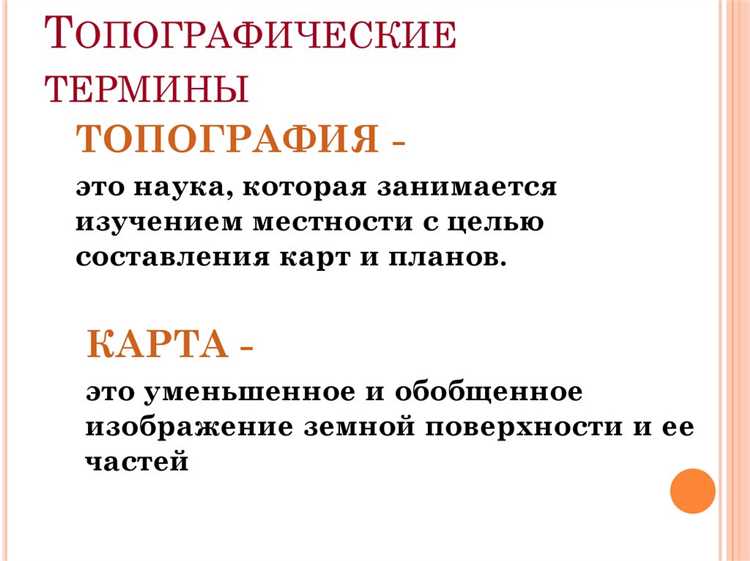

Инструменты для контроля качества съёмки в реальном времени

Программные комплексы, такие как Topcon MAGNET Field или Carlson SurvCE, позволяют визуализировать текущие измерения на экране контроллера с цветовой индикацией качества сигнала (зелёный/жёлтый/красный) и мгновенным расчётом среднеквадратической ошибки (RMSE) для каждой точки. Встроенные алгоритмы фильтрации шумов, например, Kalman Filter, отсеивают выбросы данных, вызванные многолучевостью сигнала, а функция «живого» сравнения с эталонными координатами (если они загружены) выявляет отклонения свыше заданного порога (обычно 2–3 см). Для проверки целостности данных рекомендуется использовать режим «замкнутого хода» с автоматическим расчётом невязки – при превышении 1:10 000 съёмку следует повторить.

Лазерные сканеры с функцией SLAM (Simultaneous Localization and Mapping), такие как GeoSLAM Horizon или Leica BLK2GO, генерируют облака точек с плотностью до 40 000 точек/сек, но требуют постоянного контроля за дрейфом траектории. Встроенные датчики IMU (Inertial Measurement Unit) корректируют положение сканера в пространстве, однако при длительной съёмке в закрытых помещениях накапливаются ошибки – их компенсируют алгоритмы петлевого замыкания (loop closure), которые сравнивают текущие данные с ранее снятыми участками. Для оперативной оценки качества облака точек используют гистограммы распределения интенсивности отражённого сигнала: пики в диапазоне 0–50% указывают на слабые отражения (стекло, металл), требующие дополнительной обработки или повторной съёмки.

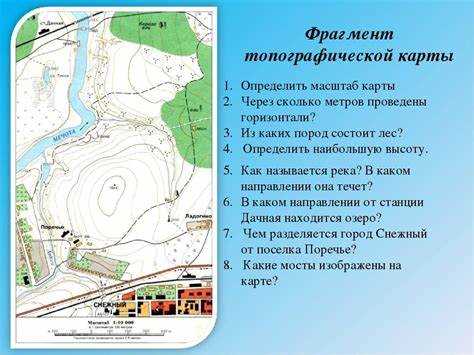

Влияние усталости на точность нанесения объектов на карту

Исследования показывают, что после 6 часов непрерывной работы топографа средняя погрешность нанесения линейных объектов (дорог, рек) увеличивается на 18–22%, а точечных (колодцев, опор ЛЭП) – на 25–30%. При этом систематические ошибки смещения преобладают над случайными: операторы склонны сдвигать объекты на 0,3–0,5 мм в масштабе карты в сторону преобладающего направления взгляда (например, вправо при работе с правой рукой).

Физиологические механизмы влияния усталости включают:

Снижение остроты зрения на 12–15% после 4 часов работы, что приводит к неверной интерпретации мелких деталей аэрофотоснимков (например, границ сельхозугодий).
Замедление реакции на 200–300 мс, критичное при оцифровке динамичных объектов (автомобильных потоков, временных построек).
Нарушение координации «глаз-рука» – до 40% ошибок при нанесении точек связаны с несоответствием положения курсора и реальной метки на снимке.

Практические последствия проявляются в специфических дефектах карт. Наиболее частые:

Дублирование объектов: до 5% точечных элементов (например, геодезических знаков) наносятся дважды с разницей в координатах до 1,2 м.
Разрывы линейных объектов: дороги и трубопроводы «теряют» сегменты длиной 50–150 м из-за пропуска участков при прокрутке изображения.
Неверная классификация: 8% лесных массивов ошибочно маркируются как кустарники из-за снижения контрастной чувствительности глаз.

Для минимизации влияния усталости рекомендуется:

Разбивать рабочую смену на 50-минутные блоки с 10-минутными перерывами – это снижает накопление ошибок на 35%.
Использовать цветовую калибровку монитора каждые 2 часа: отклонение в цветопередаче на 15% увеличивает ошибки дешифрирования на 12%.
Применять автоматизированную проверку на дубликаты и разрывы с порогом чувствительности 0,8 м для масштаба 1:10 000.
Проводить ротацию задач каждые 90 минут: чередование оцифровки точечных и линейных объектов сохраняет точность на 18% дольше.

Контрольные измерения на эталонных участках показывают, что при соблюдении этих мер погрешность нанесения объектов не превышает 0,2 мм в масштабе карты даже после 8 часов работы. Без профилактических мер аналогичный показатель достигает 0,7–0,9 мм, что выходит за пределы допусков для карт крупнее 1:25 000.
