Блок управления центральным замком на автомобилях семейства ГАЗель (включая модели ГАЗ-3302, ГАЗ-2705 и их модификации) чаще всего размещается в одном из трёх мест. Первое – под приборной панелью со стороны водителя, за пластиковой накладкой или металлическим кожухом. Второе – в районе центральной консоли, ближе к блоку предохранителей. Третье – под сиденьем водителя, особенно на моделях с высокой крышей или удлинённой базой.
На ГАЗели Next блок центрального замка интегрирован в блок комфорта, который находится за бардачком. Для доступа к нему потребуется снять нижнюю часть панели приборов. На старых моделях (ГАЗ-3302 до 2003 года) блок может быть установлен отдельно, рядом с реле стартера или под капотом, в моторном отсеке, за аккумуляторной батареей.
Чтобы точно определить местоположение блока, проверьте электрическую схему вашей модификации. На схемах блок обозначается как «БУЦЗ» или «ЦЗ». Если блок не обнаружен в стандартных местах, осмотрите жгуты проводов, идущие от дверей – они часто ведут напрямую к блоку. На моделях с сигнализацией блок центрального замка может быть совмещён с её основным модулем, который обычно прячется за обшивкой салона.
При поиске обратите внимание на характерные признаки: блок представляет собой небольшую пластиковую коробку с разъёмами на 6–12 контактов. На нём могут быть надписи «Door Lock», «Central Lock» или логотип производителя («СтартВОЛЬТ», «АВТОЭЛЕКТРИКА»). Если блок неисправен, проверьте предохранитель F17 (10А) на моделях до 2010 года или F22 (15А) на более новых версиях.
Как найти блок центрального замка на Газели Next
Блок центрального замка на Газели Next расположен в салоне автомобиля, под передней панелью со стороны пассажира. Чтобы добраться до него, потребуется демонтировать нижнюю часть торпедо, закреплённую на пластиковых клипсах и саморезах. Основные точки крепления находятся возле бардачка и под декоративной накладкой у ног пассажира.
Для точного определения местоположения блока используйте электрическую схему Газели Next. В документации блок обозначается как «модуль управления ЦЗ» или «ECU door lock». На схеме он подключён к жгуту проводов, идущему от дверей и кнопки центрального замка на панели приборов. Ориентируйтесь на разъём с 6–8 контактами, часто маркированный зелёным или чёрным цветом.
- Отключите аккумулятор перед началом работ, чтобы избежать короткого замыкания.
- Снимите пластиковую накладку под бардачком, потянув её на себя с усилием.
- Отсоедините разъём от блока, нажав на фиксатор пальцами или отвёрткой.
- Проверьте наличие коррозии на контактах – частая причина неисправностей.
На моделях с 2018 года выпуска блок может быть закреплён на металлическом кронштейне за бардачком. В этом случае потребуется снять сам бардачок, открутив два винта под его нижней частью. Блок имеет прямоугольную форму, размеры примерно 10×8×3 см, и обычно чёрного или серого цвета с наклейкой производителя (например, «Bosch» или «Valeo»).
Если блок не обнаружен в указанных местах, проверьте нишу за правой боковой облицовкой салона. На некоторых модификациях Газели Next блок центрального замка устанавливается ближе к моторному отсеку, рядом с блоком предохранителей. В этом случае доступ осуществляется через снятие правой передней стойки салона.
При замене блока обязательно сверьте артикул нового модуля с оригинальным. На Газели Next используются блоки с номерами 4052410000-10, 4052410000-12 или аналоги от сторонних производителей (например, «Автоприбор» 2110-3761010). Несовместимость версий может привести к некорректной работе замков или сбоям в электронике.
Расположение блока управления замками на Газели Бизнес
На автомобилях с системой климат-контроля блок часто располагается выше, рядом с блоком предохранителей салона. Чтобы его обнаружить, потребуется отсоединить разъём диагностического порта OBD-II и отогнуть жгут проводов. Сам блок представляет собой чёрную коробку размером 12×8 см с 6-контактным разъёмом и маркировкой «ZV» или «Door Lock Control».
При поиске блока обратите внимание на провода: жгут центрального замка идёт от дверей к блоку через гофру под ковриком пассажира. Если блок не виден сразу, проследите за проводкой от актуатора водительской двери – она приведёт к нужному месту. На моделях до 2013 года блок может быть закреплён на металлическом кронштейне, а не на пластике.
Для замены или диагностики блока отключите аккумулятор, так как система находится под постоянным напряжением. После демонтажа проверьте состояние контактов разъёма – окисление часто становится причиной некорректной работы замков. При установке нового блока убедитесь, что все провода подключены в соответствии со схемой: жёлтый – питание (+12В), чёрный – масса, остальные – управление актуаторами.
Если блок не реагирует на сигналы с брелока или кнопки в салоне, сначала проверьте предохранитель F17 (15А) в монтажном блоке под капотом. При отсутствии результата прозвоните цепи мультиметром: сопротивление между контактами управления актуаторами должно быть в пределах 80–120 Ом. В случае короткого замыкания блок подлежит замене – ремонту он не поддаётся.

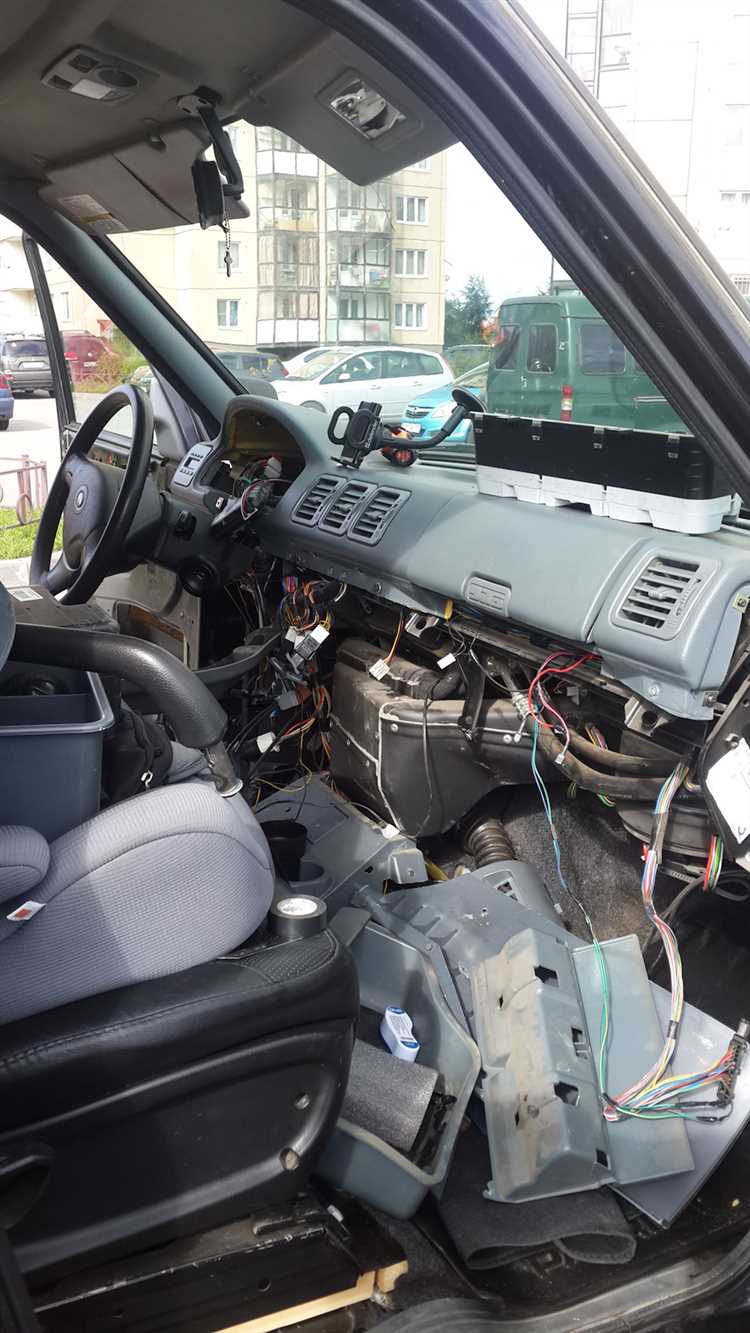

Где искать блок центрального замка на старых моделях Газели
На моделях Газели до 2005 года (включая ГАЗ-3302 и ГАЗ-2705) блок управления центральным замком чаще всего расположен под приборной панелью со стороны водителя, за пластиковой накладкой левого порога или в нише под сиденьем. В модификациях с высокой крышей (например, ГАЗ-2705 «Комби») блок нередко крепится к каркасу кузова за обшивкой потолка, ближе к задней двери. Для доступа потребуется снять пластиковые заглушки или открутить саморезы крепления обшивки – ищите коробку размером 10×15 см с разъёмом на 6–8 контактов и проводами, идущими к дверным актуаторам.
Внимание: на автомобилях с сигнализацией заводской установки (например, «Старлайн» или «Аллигатор») блок ЦЗ может быть интегрирован в основной модуль охранной системы – тогда его местоположение зависит от конкретной модели сигнализации. Проверьте пространство за бардачком, под торпедо у моторного щита или в районе блока предохранителей. Если провода от актуаторов уходят вверх, к потолку, – блок, скорее всего, спрятан за обшивкой над лобовым стеклом. Используйте мультиметр для прозвонки цепей: сигнал на открытие/закрытие должен появляться на контактах 12 В при нажатии кнопки на брелоке.
Способы доступа к блоку замка без снятия обшивки
На Газели с кузовом «Соболь» или «Некст» блок центрального замка чаще всего расположен за пластиковой накладкой порога водительской двери. Чтобы добраться до него, достаточно отсоединить декоративную заглушку в нижней части обшивки – она крепится на двух пластиковых защёлках. После снятия заглушки открывается доступ к блоку через технологическое отверстие диаметром ~30 мм. Для удобства используйте фонарик с магнитным креплением или гибкий удлинитель для инструмента.
В модификациях с высокой панелью приборов (например, Газель-Бизнес) блок может находиться под торпедо, рядом с блоком предохранителей. Чтобы не демонтировать всю обшивку, отогните край ковролина в районе педального узла – там предусмотрен лючок размером 15×20 см, закрытый пластиковой крышкой на защёлках. Крышку можно аккуратно поддеть плоской отвёрткой, избегая повреждения фиксаторов.
Если блок расположен в двери, но обшивка не снимается из-за закисших пистонов, попробуйте следующий метод: отсоедините наружную ручку двери, открутив два винта под заглушками (ключ Torx T20). После этого оттяните ручку на себя, чтобы получить зазор в 2–3 см между обшивкой и металлом двери. Через образовавшуюся щель можно просунуть тонкий щуп или проволоку с крючком для манипуляций с разъёмом блока.
На автомобилях с электропакетом «Автоприбор» блок центрального замка иногда интегрирован в модуль комфорта, который находится за бардачком. Чтобы добраться до него, снимите бардачок, открутив три винта (два снизу, один сверху) и отсоединив разъём подсветки. Модуль крепится на двух болтах М6 – их можно открутить через отверстие в боковой стенке бардачка, не снимая панель целиком.
В редких случаях блок монтируется в стойке кузова между передней и задней дверью. Для доступа потребуется снять резиновый уплотнитель двери и отогнуть край обшивки стойки. В образовавшемся зазоре (~10 мм) виден разъём блока – его можно отсоединить, используя специальный съёмник для автомобильных коннекторов (артикул 40-100 для разъёмов типа «папа-мама»).
Если блок расположен за задним сиденьем (характерно для фургонов), доступ осуществляется через лючок в полу. Лючок крепится на четырёх саморезах под ковролином – их расположение можно определить по выступам на полу. После снятия лючка блок оказывается в зоне видимости, но для удобства работы рекомендуется демонтировать заднее сиденье, открутив два болта М10 в основании.
При работе с блоком через технологические отверстия используйте инструменты с изоляцией: металлические части могут замкнуть контакты на кузове, что приведёт к срабатыванию предохранителя или повреждению модуля. Для диагностики подключите мультиметр в режиме прозвонки к контактам разъёма: на проводе управления замком должно быть напряжение 12 В при активации ЦЗ с брелока или кнопки в салоне.
Если доступ через штатные отверстия невозможен, а обшивка не подлежит демонтажу, рассмотрите вариант подключения к блоку через диагностический разъём OBD-II. Для этого потребуется адаптер с поддержкой протокола CAN (например, ELM327) и ПО типа «Газель-диагност». Через диагностический интерфейс можно проверить работоспособность блока, но для физического ремонта или замены всё равно потребуется прямой доступ.
Типичные места установки блока на разных модификациях Газели
На Газелях первых выпусков (до 2003 года) блок центрального замка чаще всего монтировали под приборной панелью, слева от рулевой колонки. Крепился он на пластиковый кронштейн или непосредственно к металлическому каркасу кузова. Доступ к нему открывается после снятия нижней крышки панели – для этого достаточно открутить два самореза и отсоединить разъём. В модификациях с карбюраторным двигателем блок иногда располагали ближе к блоку предохранителей, что упрощало подключение к цепям питания.
В моделях Газель-Бизнес (2003–2010) производитель перенёс блок в зону под пассажирским сиденьем. Его фиксировали на поперечной балке кузова с помощью металлического хомута или болтов М6. Чтобы добраться до блока, требуется демонтировать сиденье и отогнуть ковролин – под ним обычно скрыт технологический лючок. На автомобилях с АБС блок мог находиться рядом с гидромодулем, что усложняло диагностику из-за ограниченного пространства.
Газели Next (с 2013 года) получили более стандартизированное расположение блока: он размещён в левой части салона, за пластиковой накладкой передней стойки. Крепление осуществляется на двух винтах под крестовую отвёртку, а разъём выведен наружу через резиновый уплотнитель. В рефрижераторных модификациях блок иногда смещали ближе к задней части кабины, чтобы избежать контакта с влагой от испарителя. На машинах с системой Старт-Стоп блок интегрировали в общий модуль управления, что требует использования диагностического сканера для проверки.
На удлинённых версиях Газели (ГАЗ-33027) блок центрального замка нередко устанавливали в нише за правым пассажирским сиденьем. Это связано с особенностями компоновки салона: в стандартном месте мешал дополнительный воздуховод отопителя. Для доступа приходится снимать сиденье и боковую обшивку – блок крепится на металлическом уголке, приваренном к каркасу. В грузопассажирских модификациях (ГАЗ-2705) блок иногда монтировали под полом в районе средней стойки, что защищало его от механических повреждений, но усложняло обслуживание.
В модификациях с высокой крышей (ГАЗ-2752 «Соболь») блок центрального замка чаще всего располагали в верхней части салона, за потолочной обшивкой. Его крепили к металлическому каркасу крыши с помощью пластиковых защёлок или саморезов. Чтобы добраться до блока, требуется снять плафон освещения и отогнуть обшивку – разъём обычно выведен через отверстие в потолке. На автомобилях с люком в крыше блок смещали ближе к задней стойке, чтобы избежать конфликта с механизмом люка.
На спецтехнике (например, Газель с краном-манипулятором) блок центрального замка нередко выносили в подкапотное пространство. Его размещали на моторном щите или на внутренней стороне крыла, защищая от грязи и влаги пластиковым кожухом. Подключение выполнялось через герметичные разъёмы, а питание бралось напрямую от аккумулятора через предохранитель на 15 А. В таких случаях блок дополнительно фиксировали стяжками к жгутам проводки, чтобы исключить вибрации.
При поиске блока на нестандартных модификациях (например, с газобаллонным оборудованием) стоит проверять:
- за задней панелью приборов – рядом с ЭБУ ГБО;
- под облицовкой порога водительской двери – если блок интегрирован в дверной модуль;
- в нише запасного колеса – на некоторых фургонах с низким полом;
- за пластиковой накладкой средней стойки – на автомобилях с дополнительной шумоизоляцией.
В сомнительных случаях рекомендуется прозванивать цепи мультиметром, начиная от актуаторов дверей – это сокращает время поиска.
Как проверить исправность блока центрального замка по его расположению
Блок центрального замка на Газели (модели с 2003 года) расположен под приборной панелью, слева от рулевой колонки, за пластиковой накладкой. Чтобы добраться до него, снимите нижнюю часть панели, открутив два самореза и отщелкнув фиксаторы. Визуально осмотрите блок: трещины на корпусе, следы окисления контактов или подгоревшие дорожки на плате – признаки неисправности. Проверьте крепление: если блок болтается, возможны обрывы проводки из-за вибрации.
Отсоедините разъем блока и прозвоните мультиметром провода на входе. Напряжение должно соответствовать: +12 В на красном проводе (питание), масса на черном, сигнальные провода (обычно желтый и зеленый) – импульсное напряжение при срабатывании замка. Если питание отсутствует, проверьте предохранитель F17 (15 А) в монтажном блоке под капотом. При наличии напряжения, но отсутствии реакции замков – блок неисправен.
На моделях Газель Next блок смещен ближе к педалям, за металлическим кронштейном. Для доступа демонтируйте бардачок и отсоедините воздуховод. Проверьте состояние разъема: часто окисляются контакты из-за конденсата. Протрите их спиртом и нанесите контактную смазку. Если после этого замки заработали – проблема в плохом контакте. При сохранении неисправности подключите заведомо исправный блок для диагностики.
Проверьте работу мотор-редукторов замков при прямом подключении к аккумулятору. Если они срабатывают, но через блок – нет, причина в выходе из строя силового транзистора или реле внутри блока. На старых Газелях (до 2010 года) блоки часто выходят из строя из-за перегрева: проверьте температуру корпуса после 5–10 срабатываний. Если блок горячий на ощупь – замените его.
На автомобилях с сигнализацией блок центрального замка может быть интегрирован в основной модуль охранной системы. В этом случае проверьте наличие сигнала на управляющих проводах (обычно белый и коричневый) при нажатии кнопки брелока. Если сигнал есть, но замки не реагируют – неисправен блок или мотор-редукторы. При отсутствии сигнала проверьте настройки сигнализации или целостность проводки от блока к центральному замку.
Для точной диагностики используйте диагностический сканер с поддержкой протокола CAN. Подключите его к OBD-разъему и проверьте коды ошибок. Ошибки B1231–B1234 указывают на неисправность цепей управления замками. Если сканер недоступен, подключите контрольную лампу к сигнальным проводам блока и попробуйте открыть/закрыть замки с брелока. Мигание лампы подтвердит исправность цепи управления, отсутствие реакции – неисправность блока или проводки.
