Сцепление на Opel Insignia – один из ключевых узлов трансмиссии, от состояния которого зависит плавность переключения передач и ресурс коробки передач. Модели с 2008 по 2022 год оснащаются гидравлическим приводом сцепления, где регулировка зазора между выжимным подшипником и диафрагменной пружиной не предусмотрена конструктивно. Вместо этого система автоматически компенсирует износ диска за счет гидравлического актуатора. Однако это не исключает необходимости контроля состояния компонентов и своевременной замены.
Первые признаки неисправности сцепления на Insignia – пробуксовка при резком нажатии на педаль газа, вибрации при трогании с места или увеличенный свободный ход педали. На моделях с механической коробкой передач (M32, F40) допустимый износ диска сцепления составляет 0,3–0,5 мм по толщине фрикционных накладок. Превышение этого значения приводит к снижению эффективности передачи крутящего момента и ускоренному износу маховика. Для автоматических коробок (AF40, 6T40) с двухмассовым маховиком критическим параметром становится люфт между первичной и вторичной массами – более 2 мм требует замены узла.
Замена сцепления на Opel Insignia – процедура, требующая демонтажа коробки передач. На моделях с двигателями 1.6 Turbo (A16LET, A16XHT) и 2.0 Turbo (A20NFT, A20NHT) доступ к узлу осложнен из-за плотной компоновки моторного отсека. Для снятия КПП потребуется отсоединить приводы колес, стартер, гидравлическую магистраль сцепления и опоры двигателя. Особое внимание уделяется центровке диска сцепления относительно маховика – смещение более 0,1 мм вызывает вибрации и преждевременный износ. После установки нового комплекта (диск, корзина, выжимной подшипник) обязательна прокачка гидравлической системы для удаления воздуха.

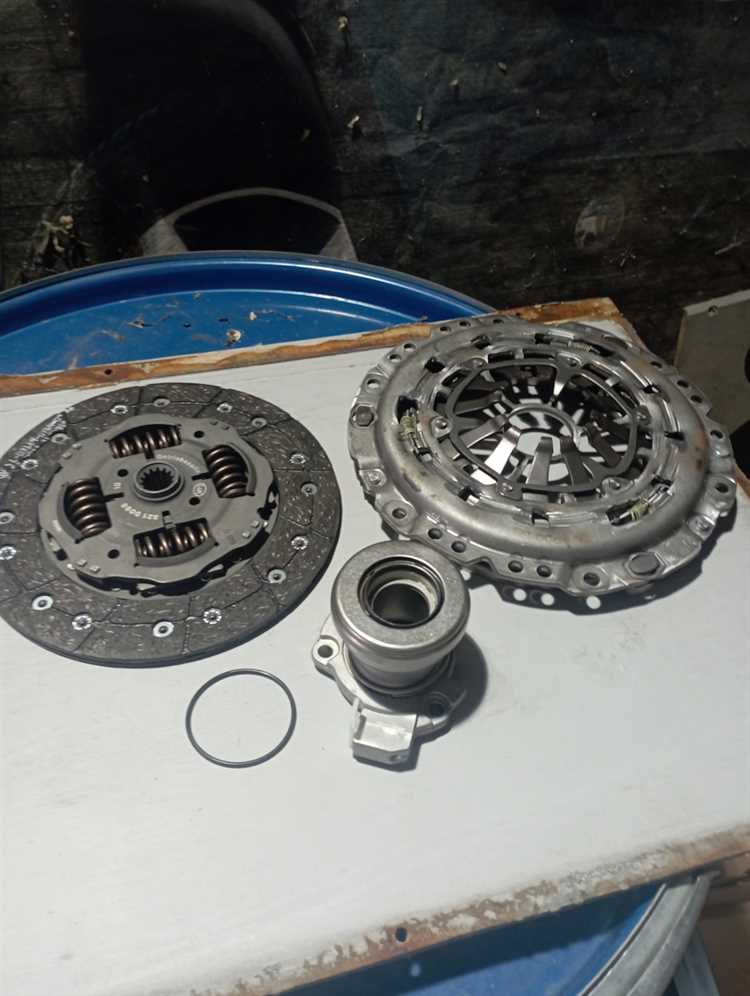

При выборе запчастей для замены отдавайте предпочтение оригинальным деталям (артикулы: диск – 55500450, корзина – 55500451, подшипник – 55500452) или аналогам от Sachs (комплект 3000 950 650) и LuK (624 3280 09). Для Insignia с двухмассовым маховиком (артикул 55500453) ресурс составляет 150–200 тыс. км, после чего рекомендуется замена вместе со сцеплением. При установке нового диска проверяйте биение рабочей поверхности маховика – допустимое значение не более 0,05 мм. Игнорирование этого параметра приводит к неравномерному износу фрикционных накладок и сокращению срока службы сцепления.
Необходимые инструменты и запчасти для работы со сцеплением
Для замены сцепления на Opel Insignia потребуется набор специфических инструментов. Базовый комплект включает торцевые головки на 10, 13, 15, 17 и 19 мм, а также удлинители и трещотку с моментным ключом (диапазон 20–120 Н·м). Обязательны шестигранники на 5, 6 и 8 мм для откручивания болтов крепления корзины сцепления. Для демонтажа коробки передач понадобится подкатной домкрат с адаптером для КПП и страховочные стойки. Не обойтись без съемника подшипника выключения сцепления – универсальный инструмент с тремя лапками или специализированный для Opel (артикул OPEL-90501230). Для прокачки гидропривода используйте шприц объемом 200 мл и прозрачный шланг диаметром 6 мм.
Запасные части выбирайте строго по VIN-коду автомобиля или по модели двигателя. Комплект сцепления для Insignia с моторами 1.6 Turbo (A16LET) и 2.0 Turbo (A20NFT) включает диск (артикул SACHS 3000 951 031), корзину (SACHS 3082 001 031) и выжимной подшипник (SACHS 8092 210 001). Для дизельных версий 2.0 CDTI (A20DTH) подойдет комплект LuK 623 3180 09 с усиленным диском. Оригинальные детали Opel (например, диск 55570316) часто дороже аналогов, но гарантируют совместимость. Не экономьте на гидравлике: замените главный цилиндр сцепления (артикул Opel 55567216) и рабочий цилиндр (Opel 55567217), если пробег превышает 100 000 км.
Дополнительные расходники: направляющая втулка выжимного подшипника (Opel 55567218) – изнашивается при каждом демонтаже КПП, прокладка между двигателем и коробкой (Opel 55567219) для предотвращения утечек масла. Для смазки шлицев первичного вала используйте высокотемпературную пасту (например, Liqui Moly 3683), нанося ее тонким слоем. Если при разборке обнаружены повреждения маховика (трещины, задиры), замените его на новый (артикул SACHS 3182 001 001 для двухмассового). Проверьте состояние сальников коленвала и первичного вала КПП – при необходимости установите новые (Opel 55567220 и 55567221 соответственно).
Из неочевидных, но полезных инструментов: динамометрическая отвертка для регулировки свободного хода педали сцепления (момент затяжки контргайки – 15 Н·м), магнитная чашка для сбора мелких болтов и шайб, а также лазерный нивелир для проверки соосности двигателя и КПП после установки. Для моделей с роботизированной КПП Easytronic дополнительно потребуется диагностический сканер (например, OP-COM) для сброса адаптаций сцепления после замены.
Диагностика неисправностей сцепления по характерным признакам
Первым сигналом износа сцепления на Opel Insignia становится проскальзывание диска при резком наборе скорости. Если при полностью выжатой педали газа обороты двигателя растут, а автомобиль ускоряется вяло или с задержкой – диск не обеспечивает достаточного сцепления с маховиком. Проверку проводят на третьей передаче при 50 км/ч: резко нажмите педаль газа до упора. Если обороты подскочат на 500–800 об/мин без соответствующего ускорения, диск изношен более чем на 70%.
Вибрация педали сцепления при старте с места указывает на деформацию ведомого диска или неравномерный износ накладок. На Insignia с двухмассовым маховиком этот симптом часто сопровождается металлическим скрежетом на низких оборотах. Для точной диагностики требуется снять коробку передач и осмотреть диск: биение более 0,5 мм или трещины на накладках – повод для замены. Игнорирование приведёт к разрушению демпферных пружин и выходу из строя маховика.
Затруднённое переключение передач, особенно при переходе с первой на вторую, говорит о проблемах с выжимным подшипником или гидравлическим приводом. На Opel Insignia с механическим приводом сцепления причиной может быть заклинивший трос или изношенный вилка выключения. Проверьте уровень жидкости в бачке гидропривода (должен быть между метками MIN и MAX) и отсутствие подтёков на шлангах. Если жидкость тёмная или содержит металлические частицы – замените её и прокачайте систему.
Шум при нажатии на педаль сцепления – признак износа выжимного подшипника. На Insignia с двигателями 2.0 CDTI и 2.8 V6 этот звук проявляется как гул или свист, усиливающийся при прогреве двигателя. Подшипник не подлежит ремонту: при появлении шума его заменяют вместе с диском и корзиной, так как дальнейшая эксплуатация приведёт к повреждению лепестков диафрагменной пружины. Для проверки поднимите автомобиль на подъёмнике и попросите помощника нажать педаль – звук должен исчезать при отпускании.
Запах гари после длительных пробок или агрессивной езды – следствие перегрева фрикционных накладок. На Opel Insignia это часто происходит из-за неправильной регулировки свободного хода педали (должен составлять 15–20 мм) или заедания троса привода. Измерьте ход педали линейкой: если он меньше 120 мм, отрегулируйте его с помощью гайки на кронштейне троса. При повторяющемся перегреве проверьте состояние направляющей втулки выжимного подшипника – её износ приводит к неравномерному прижиму диска.
Рывки при трогании с места на Insignia с роботизированной коробкой передач (Easytronic) указывают на сбой в работе исполнительного механизма или износ сцепления. В отличие от механики, здесь диагностика требует подключения сканера Tech2 или OP-COM для считывания кодов неисправностей. Частые ошибки P1730 (неисправность привода сцепления) и P1732 (превышение времени включения) говорят о необходимости замены исполнительного цилиндра или калибровки системы. После ремонта обязательно выполните процедуру адаптации сцепления через диагностическое оборудование.
Снятие коробки передач для доступа к механизму сцепления
Перед началом работ отсоедините аккумулятор и слейте трансмиссионное масло через сливную пробку в поддоне КПП. На Opel Insignia с двигателями 1.6–2.0 л (A20NHT, A20NFT) потребуется демонтировать стартер, открутив три болта на 13 мм и отсоединив электрический разъём. На моделях с полным приводом дополнительно снимите карданный вал, открутив шесть болтов на 15 мм и зафиксировав фланец от проворачивания. Подоприте двигатель гидравлической стойкой или домкратом с деревянной проставкой, чтобы избежать повреждения поддона.
Отсоедините тросы переключения передач, отжав фиксаторы и вытащив их из кронштейнов на коробке. На моделях с роботизированной КПП (Easytronic) отключите разъём блока управления, расположенный на верхней части корпуса. Открутите болты крепления коробки к двигателю: два верхних на 18 мм, четыре боковых на 16 мм и нижний центральный на 19 мм. На автомобилях с дизельными моторами (2.0 CDTI) потребуется снять теплозащитный экран турбины, чтобы получить доступ к задним болтам.
Аккуратно сдвиньте коробку назад, используя монтировку, вставленную между блоком цилиндров и корпусом КПП. Опускайте агрегат равномерно, избегая перекосов – вес коробки на Insignia достигает 60–75 кг в зависимости от модификации. При снятии поддерживайте первичный вал, чтобы не повредить лепестки диафрагменной пружины сцепления. Для облегчения установки смажьте шлицы вала тонким слоем консистентной смазки (например, Liqui Moly LM 47).
Проверка состояния диска, корзины и выжимного подшипника
Диск сцепления Opel Insignia проверяют на износ фрикционных накладок, деформацию и наличие масляных пятен. Допустимая остаточная толщина накладок – не менее 0,3 мм от головок заклепок. Измеряют штангенциркулем в трех точках по окружности. При обнаружении трещин, сколов или неравномерного износа диск подлежит замене. Масляные следы указывают на течь сальника коленвала или первичного вала КПП – устраняют причину до установки нового диска.
Корзина сцепления (нажимной диск) оценивается по состоянию лепестков диафрагменной пружины и рабочей поверхности. Лепестки не должны иметь глубоких задиров, следов перегрева или неравномерного износа. Проверяют усилие нажатия: при нажатии на центральную часть лепестков сопротивление должно быть равномерным, без заеданий. Рабочая поверхность корзины осматривается на предмет трещин, коробления и выработки – допустимая неплоскостность не более 0,1 мм. При отклонениях корзину меняют в сборе.
- Выжимной подшипник проверяют на слух и визуально. Вращают рукой – не должно быть люфта, заеданий или посторонних шумов. При наличии металлического скрежета или неравномерного вращения подшипник заменяют.
- Обращают внимание на состояние вилки выключения сцепления: трещины, износ опорных точек или деформация требуют замены детали.
- Смазка подшипника недопустима – заводская смазка рассчитана на весь срок службы. Применение дополнительных смазочных материалов приводит к заклиниванию.
Для точной диагностики корзины используют специальный инструмент – индикатор часового типа. Замеряют биение рабочей поверхности при вращении маховика: допустимое значение – до 0,05 мм. Превышение нормы свидетельствует о деформации корзины или маховика. При замене диска всегда устанавливают новую корзину и выжимной подшипник – комплектная замена исключает преждевременный выход из строя новых деталей.
Установка нового комплекта сцепления и центровка диска
Для центровки диска используйте специализированную оправку, соответствующую модели КПП (например, Valeo 500027 для M32 или LuK 400 0140 10 для F40). Алгоритм действий:
- Установите диск на маховик так, чтобы выступающая часть ступицы была направлена к коробке передач.
- Вставьте оправку в шлицевое отверстие диска и совместите ее с направляющим подшипником коленвала – диск должен свободно перемещаться вдоль оправки без перекосов.
- Закрепите нажимной диск болтами, затягивая их крест-накрест в три этапа: 10 Н·м, 25 Н·м, окончательный момент 45 Н·м (для M32) или 35 Н·м (для F40).
- Убедитесь, что оправка извлекается без усилий – заклинивание указывает на неверную центровку.
После установки проверьте биение маховика индикатором часового типа: допустимое значение – не более 0,1 мм. Превышение нормы приведет к вибрациям и преждевременному износу диска.
Регулировка свободного хода педали сцепления
Свободный ход педали сцепления на Opel Insignia должен составлять 6–12 мм, измеренных от верхнего положения педали до момента начала сопротивления. Превышение этого диапазона приводит к неполному выключению сцепления, что вызывает затруднённое переключение передач и ускоренный износ диска. Недостаточный ход, напротив, провоцирует пробуксовку и перегрев фрикционных накладок.
Для проверки используйте линейку или штангенциркуль, приложив её к площадке педали. Нажмите на педаль до появления лёгкого сопротивления – разница между исходным и новым положением и есть свободный ход. Если значение выходит за пределы нормы, требуется регулировка троса или гидравлического привода в зависимости от типа системы.
На моделях с механическим тросовым приводом регулировка выполняется на кронштейне у коробки передач. Ослабьте контргайку на наконечнике троса ключом на 10 мм, затем вращайте регулировочную гайку: по часовой стрелке для уменьшения хода, против – для увеличения. После настройки затяните контргайку и повторно проверьте ход педали.
В гидравлических системах свободный ход зависит от положения штока рабочего цилиндра. Отсоедините возвратную пружину, ослабьте контргайку на штоке и вращайте регулировочный болт шестигранником на 6 мм. Оптимальное расстояние между штоком и поршнем цилиндра – 0,5–1 мм. После регулировки прокачайте систему для удаления воздуха.
На автомобилях с 2017 года выпуска с роботизированной КПП Easytronic регулировка свободного хода не предусмотрена – параметры контролируются блоком управления. При отклонениях от нормы диагностируйте датчик положения педали или замените исполнительный механизм. Код ошибки P0830 указывает на неисправность в цепи датчика.
После регулировки проведите тест-драйв: педаль должна нажиматься плавно, без провалов или скрипов. Если при полном нажатии передачи включаются с усилием, а на холостом ходу слышен шум выжимного подшипника, повторно проверьте свободный ход – вероятно, он всё ещё завышен.
Износ троса сцепления на Opel Insignia проявляется растяжением металлического сердечника, что приводит к постепенному увеличению свободного хода. При обрыве троса педаль проваливается без сопротивления. Замена троса требуется при появлении задиров на оболочке или при ходе педали более 20 мм.
Для долговременной стабильности работы сцепления смазывайте точки крепления троса и шарниры педали консистентной смазкой на литиевой основе каждые 30 000 км. Избегайте использования графитовых смазок – они притягивают пыль и ускоряют абразивный износ.
Обратная сборка и проверка работоспособности системы
Перед установкой корзины сцепления на маховик очистите поверхности трения от остатков смазки и абразивных частиц. Используйте безворсовую салфетку и обезжириватель на основе изопропилового спирта – другие растворители могут повредить фрикционные накладки. Нанесите тонкий слой высокотемпературной смазки (например, *Liqui Moly LM-47* или *Febi 26711*) на шлицы первичного вала коробки передач и направляющий подшипник маховика. Избегайте попадания смазки на рабочие поверхности диска и корзины.
При установке корзины совместите метки на маховике и кожухе, если они были нанесены при разборке. Затяните болты крепления корзины в три этапа: сначала моментом 15 Н·м, затем 30 Н·м, и окончательно – 45 Н·м с использованием динамометрического ключа. Последовательность затяжки – крест-накрест, начиная с верхнего болта. Не применяйте ударный гайковерт – это может деформировать кожух корзины.
Установите диск сцепления, ориентируя его выступающей частью ступицы в сторону коробки передач. Проверьте свободное перемещение диска по шлицам первичного вала – заедания указывают на повреждение шлицев или недостаточную смазку. Если диск не садится на место, не прилагайте усилий: демонтируйте корзину и устраните причину.
При обратной установке коробки передач убедитесь, что направляющие втулки в блоке цилиндров двигателя не деформированы. Смажьте их тонким слоем консистентной смазки (*Molykote 111* или аналог). Поддерживайте коробку горизонтально, избегая перекосов – это предотвратит повреждение лепестков диафрагменной пружины корзины. Затяните болты крепления коробки к двигателю моментом 60 Н·м в последовательности от центра к краям.

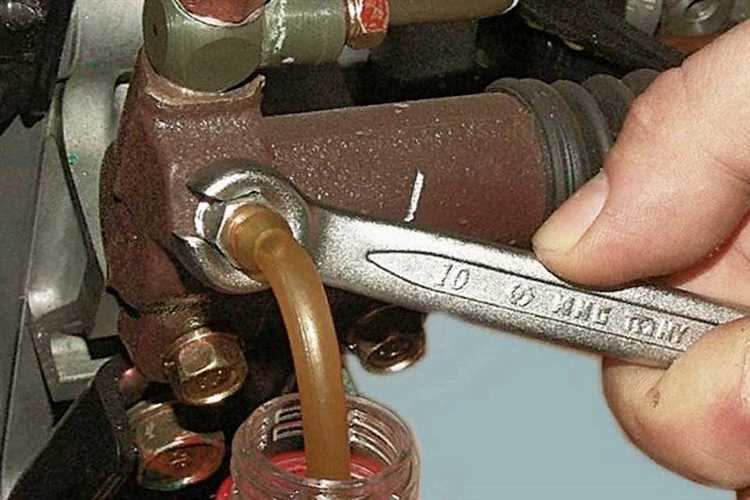

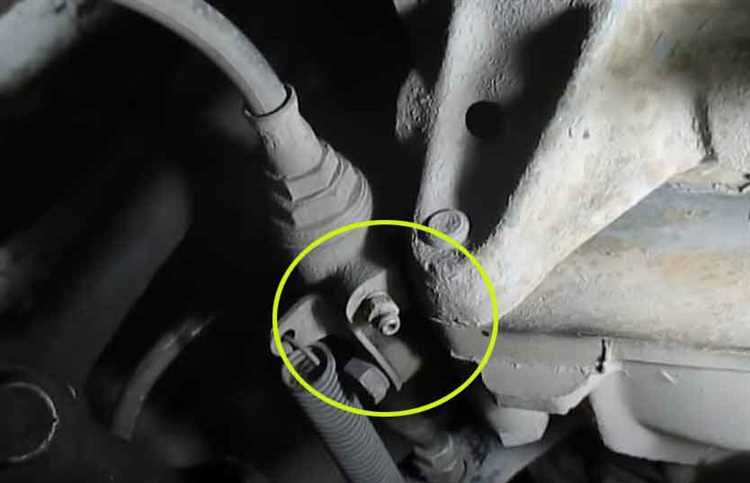

Подключите гидравлическую систему сцепления, предварительно заменив тормозную жидкость в контуре. Для прокачки используйте специальный штуцер на рабочем цилиндре – на моделях *Insignia A* (2008–2017) он расположен под защитным колпачком с левой стороны коробки. Прокачивайте систему до исчезновения пузырьков воздуха, поддерживая уровень жидкости в бачке не ниже отметки *MIN*. На моделях с роботизированной КПП *Easytronic* дополнительно выполните инициализацию привода через диагностический сканер *Opel Tech2* или *MDI*.
После сборки проверьте свободный ход педали сцепления – он должен составлять 6–12 мм до начала сопротивления. Если ход меньше, отрегулируйте его изменением длины толкателя главного цилиндра или перемещением датчика положения педали (на моделях с электронным управлением). Запустите двигатель и нажмите педаль сцепления до упора – не должно быть посторонних шумов, скрежета или вибраций. При включении передачи диск должен размыкаться полностью, без пробуксовки или рывков.
Проведите тест-драйв на ровном участке дороги. Начните движение на первой передаче, плавно отпуская педаль сцепления – автомобиль должен трогаться без рывков и задержек. Переключайте передачи на оборотах 2000–2500 об/мин, фиксируя четкость включения. На моделях с *6-ступенчатой МКПП F40* обратите внимание на работу синхронизаторов: затрудненное включение второй или третьей передачи может указывать на износ конусов синхронизаторов или недостаточный уровень масла в коробке.
В течение первых 500 км эксплуатации избегайте резких стартов и длительного удержания педали сцепления в нажатом состоянии. После обкатки повторно проверьте затяжку болтов корзины и уровень жидкости в гидравлическом контуре. Если в процессе эксплуатации появился запах гари или увеличился свободный ход педали, немедленно проведите диагностику – это признаки преждевременного износа фрикционных накладок или утечки в гидравлике.
