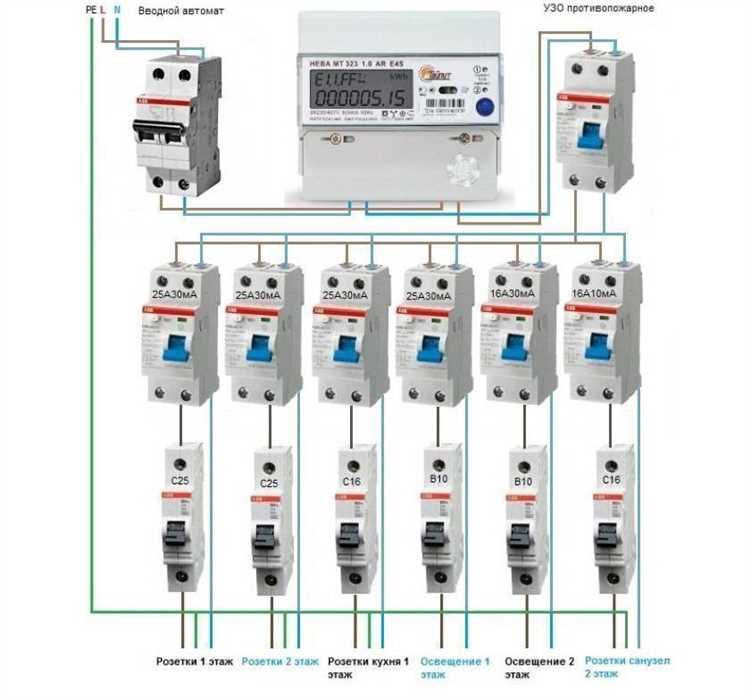

Посудомоечная машина – оборудование с высоким энергопотреблением и повышенными требованиями к электробезопасности. Стандартная модель мощностью 2–2,5 кВт потребляет ток до 10–12 А, а пусковые токи могут кратковременно превышать номинал в 1,5–2 раза. Дифавтомат защищает не только от перегрузок и коротких замыканий, но и от утечек тока, которые особенно опасны во влажной среде кухни. Неправильный выбор устройства приведет к ложным срабатываниям или, что хуже, к отсутствию защиты при реальной угрозе.
Номинальный ток дифавтомата должен превышать рабочий ток посудомоечной машины на 20–30%. Для большинства бытовых моделей достаточно устройства на 16 А. Если мощность машины выше 2,5 кВт (например, профессиональные или встраиваемые модели с подогревом), выбирайте дифавтомат на 20–25 А. Важно учитывать сечение подводящего кабеля: для 16 А подходит медный провод 2,5 мм², для 20 А – 4 мм². Алюминиевые провода использовать не рекомендуется из-за низкой механической прочности и склонности к окислению.
Ток утечки дифавтомата для посудомоечной машины должен составлять 30 мА. Это значение обеспечивает защиту от поражения электрическим током при повреждении изоляции, не вызывая ложных срабатываний от естественных утечек в сети. Устройства с током утечки 10 мА слишком чувствительны и будут отключаться при малейших колебаниях напряжения. Для кухни, где одновременно работают несколько приборов, оптимален дифавтомат типа A или AC. Тип A реагирует на пульсирующие токи, характерные для современной электроники, а AC подходит для классических нагрузок.
Класс расцепления дифавтомата должен быть C или D. Класс C (5–10 кратный номинальный ток) подходит для большинства бытовых посудомоечных машин. Класс D (10–20 кратный ток) выбирают, если машина оснащена мощным нагревательным элементом или двигателем с высокими пусковыми токами. Не используйте дифавтоматы класса B – они слишком чувствительны к кратковременным перегрузкам и будут срабатывать при каждом включении машины.
При выборе производителя отдавайте предпочтение проверенным брендам: ABB, Schneider Electric, Legrand, IEK. Дешевые аналоги часто имеют низкое качество сборки, нестабильные характеристики срабатывания и короткий срок службы. Обратите внимание на наличие сертификатов соответствия ГОСТ и маркировки на корпусе. Дифавтомат должен быть предназначен для установки в распределительный щит с креплением на DIN-рейку. Модульные устройства с шириной 2 или 4 модуля удобнее в монтаже и обслуживании.

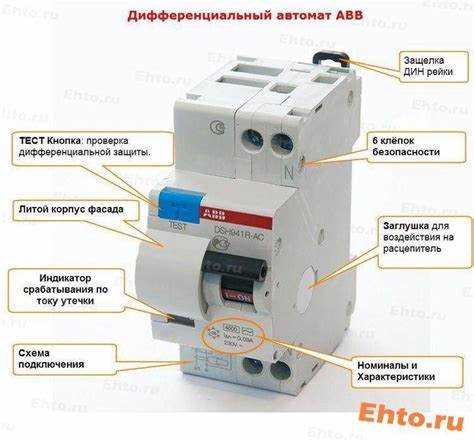

Перед установкой проверьте совместимость дифавтомата с существующей электропроводкой. Если щиток устарел или не рассчитан на дополнительную нагрузку, замените его или установите отдельный автомат для посудомоечной машины. Подключайте дифавтомат строго по схеме: фаза и ноль от сети – на верхние клеммы, фаза и ноль к нагрузке – на нижние. Не путайте вход и выход, иначе устройство не будет работать корректно. После установки проведите тестирование кнопкой «Т» – дифавтомат должен мгновенно отключиться.
Какие параметры посудомоечной машины важны для подбора дифавтомата
Первый и ключевой параметр – мощность посудомоечной машины, указанная в ваттах (Вт) или киловаттах (кВт). Большинство бытовых моделей потребляют от 1,5 до 2,5 кВт в режиме нагрева воды. Для расчета номинального тока дифавтомата используйте формулу: I = P / U, где P – мощность в ваттах, U – напряжение сети (220 В). Например, для машины мощностью 2200 Вт ток составит 10 А. Дифавтомат выбирайте с номиналом на 10–20% выше расчетного, чтобы избежать ложных срабатываний.
Пусковой ток – кратковременное превышение номинального тока при включении насоса или ТЭНа. У посудомоечных машин он может достигать 3–5-кратного значения от рабочего тока. Если дифавтомат слишком чувствителен, он будет отключаться при каждом запуске. Оптимальный выбор – устройство с характеристикой срабатывания типа C (для бытовых приборов с умеренными пусковыми токами) или D (для мощных моделей с высокими пусковыми нагрузками).
Ток утечки (чувствительность дифавтомата) определяет безопасность. Для посудомоечной машины, работающей во влажной среде, рекомендуется дифавтомат с током утечки 10 мА или 30 мА. Модели на 10 мА обеспечивают максимальную защиту от поражения током, но могут срабатывать из-за естественных утечек в проводке. 30 мА – компромиссный вариант, достаточный для предотвращения серьезных рисков и редких ложных отключений.
Класс защиты корпуса посудомоечной машины (IP) влияет на выбор дифавтомата косвенно. Модели с IPX4 и выше допускают установку в помещениях с повышенной влажностью, но это не отменяет необходимости в дифференциальной защите. Если машина имеет металлический корпус, риск утечки тока возрастает, что требует более строгого подхода к выбору тока утечки (10 мА). Для пластиковых корпусов допустимо использовать 30 мА.
Напряжение питания посудомоечной машины (220 В или 380 В) критично для подбора дифавтомата. Однофазные модели (220 В) подключаются к двухполюсным дифавтоматам, трехфазные (380 В) – к четырехполюсным. Ошибка в выборе приведет к неработоспособности защиты или повреждению устройства. Проверяйте маркировку на шильдике машины: если указано «220–240 В», достаточно однофазного дифавтомата.
Длина и сечение кабеля от щитка до посудомоечной машины также учитываются. При длине линии свыше 10 метров и сечении проводов менее 2,5 мм² возможны падения напряжения, что влияет на стабильность работы дифавтомата. В таких случаях выбирайте устройство с номинальным током на ступень выше расчетного (например, 16 А вместо 10 А) и проверяйте сопротивление изоляции проводки.
Режим работы посудомоечной машины (экономичный, интенсивный, быстрый) определяет пиковые нагрузки. В интенсивном режиме потребление может кратковременно возрастать на 20–30%. Если машина часто используется в таком режиме, дифавтомат должен иметь запас по току не менее 30%. Также учитывайте одновременное включение других приборов на той же линии – суммарная нагрузка не должна превышать 80% от номинала дифавтомата.
Как определить необходимый номинальный ток дифавтомата
Если посудомоечная машина имеет мощность свыше 2,5 кВт (например, профессиональные или встраиваемые модели с подогревом воды до 70°C), ток возрастает до 13–16 А. В этом случае требуется дифавтомат на 20 А и кабель сечением 2,5 мм². Превышение номинала автомата без увеличения сечения провода приведет к перегреву изоляции и риску возгорания.
Производители посудомоечных машин указывают максимальную мощность в техническом паспорте или на шильдике устройства. Если данные отсутствуют, измерьте ток мультиметром в режиме клещей при работе машины на максимальной нагрузке (например, во время нагрева воды). Полученное значение умножьте на 1,2–1,3 для запаса по току.
Дифавтомат должен срабатывать при перегрузке, но не реагировать на кратковременные пусковые токи. Для посудомоечных машин характерны пусковые токи в 3–5 раз выше номинальных, но длительностью не более 0,5–1 секунды. Поэтому выбирайте дифавтоматы с характеристикой срабатывания типа «C» – они рассчитаны на такие нагрузки.
При подключении посудомоечной машины через удлинитель или розетку с номиналом ниже 16 А (например, 10 А) дифавтомат на 16 А не защитит цепь полностью. В этом случае номинал автомата должен соответствовать наименьшему значению в цепи – 10 А, а кабель – выдерживать ток не менее 16 А (сечение 1,5 мм²). Иначе при перегрузке сработает розетка, а не автомат.
Для трехфазных посудомоечных машин (мощностью от 5 кВт) расчет тока ведется по формуле: I = P / (√3 × U × cosφ), где U = 380 В, cosφ ≈ 0,8. Например, для машины на 6 кВт ток составит ~11,4 А. В этом случае выбирают трехполюсный дифавтомат на 16 А с током утечки 30 мА.
Не используйте дифавтоматы с номиналом выше 25 А для бытовых посудомоечных машин – это избыточно и снижает эффективность защиты. Если расчетный ток превышает 25 А, проверьте правильность подключения или рассмотрите возможность установки отдельной линии с более мощным кабелем (4 мм² и выше).
Почему важен тип дифференциальной защиты для посудомойки
Посудомоечная машина работает с водой под давлением и нагревательными элементами, что создаёт риск утечки тока через корпус или водопроводные коммуникации. Дифавтомат с типом защиты А реагирует не только на синусоидальные токи утечки (как тип АС), но и на пульсирующие постоянные токи, характерные для современной электроники – например, блоков управления или инверторных двигателей. Использование типа АС в таких условиях может привести к ложным срабатываниям или, что опаснее, несрабатыванию при реальной утечке.
Номинальный ток утечки для посудомойки должен составлять 30 мА – это значение обеспечивает защиту от поражения электричеством при касании корпуса под напряжением. Дифавтоматы с током утечки 10 мА слишком чувствительны и будут отключаться при незначительных колебаниях сети, а 100 мА не обеспечат достаточной безопасности. Для мощных моделей с потреблением свыше 3 кВт дополнительно проверяйте совместимость с номинальным током дифавтомата – обычно достаточно 16 А, но для промышленных машин может потребоваться 25 А.
Тип S (селективный) применяется, если дифавтомат устанавливается на вводе в квартиру, а не непосредственно перед посудомойкой. Он обеспечивает задержку срабатывания, позволяя нижестоящим устройствам защиты отключиться первыми. Для отдельной линии посудомойки селективность не нужна – здесь важнее быстродействие, поэтому выбирайте стандартный тип А без задержки.
Неправильный выбор типа защиты увеличивает риск пожара или поражения током. Например, при пробое изоляции нагревательного элемента через воду может протекать ток утечки, который тип АС не зафиксирует из-за пульсирующей составляющей. В результате корпус машины останется под напряжением, а дифавтомат не сработает. Проверяйте маркировку на устройстве: для посудомойки подходит только дифавтомат типа А с током утечки 30 мА.
Как выбрать класс дифавтомата в зависимости от нагрузки

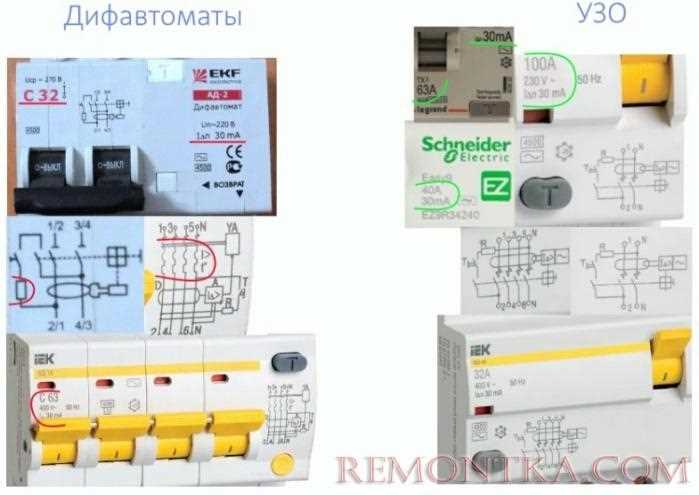

Класс дифавтомата определяет его чувствительность к токам утечки и тип защищаемой нагрузки. Для посудомоечной машины критически важен правильный выбор, так как неверные параметры приведут к ложным срабатываниям или недостаточной защите. Основные классы: AC, A, F и B, каждый из которых подходит для определённых условий эксплуатации.
Класс AC реагирует только на синусоидальные токи утечки, что достаточно для простых бытовых приборов без электронных компонентов. Однако посудомоечные машины оснащены микропроцессорами, насосами и нагревательными элементами, генерирующими пульсирующие токи. Использование AC в таких случаях недопустимо – он не распознает утечки постоянного тока, что создаёт риск поражения электричеством.
Класс A – минимально допустимый для посудомоечных машин. Он защищает от синусоидальных и пульсирующих токов утечки до 6 мА, что соответствует требованиям безопасности для оборудования с электронными блоками управления. Если мощность машины не превышает 3,5 кВт, а ток утечки в сети стабилен, этого класса достаточно. Однако при наличии дополнительных помех (например, от соседних приборов) возможны ложные отключения.
Для посудомоек мощностью свыше 3,5 кВт или при работе в сетях с высоким уровнем помех рекомендуется класс F. Он выдерживает кратковременные импульсные токи утечки до 10 мА и устойчив к помехам от частотных преобразователей, которые часто встречаются в современных моделях. Это снижает вероятность ложных срабатываний при запуске двигателя или включении нагревательного элемента.
Класс B – самый универсальный, но редко применяемый в быту из-за высокой стоимости. Он защищает от всех типов токов утечки, включая постоянные, и рассчитан на промышленное оборудование. Для домашней посудомоечной машины его использование нецелесообразно, если только в доме не установлены другие приборы с аналогичными требованиями (например, индукционные плиты или серверное оборудование).
При выборе класса также учитывайте номинальный ток дифавтомата. Для посудомоечной машины с мощностью 2,2 кВт (10 А) подойдёт устройство на 16 А, а для 3,5 кВт (16 А) – на 20–25 А. Превышение номинала на 20–30% от рабочего тока предотвращает перегрев контактов и обеспечивает запас прочности при пусковых токах. Не экономьте на классе – разница в цене между A и F окупается надёжностью.
Перед установкой проверьте сопротивление изоляции проводки и отсутствие утечек в самой машине. Даже правильно выбранный дифавтомат не защитит от повреждений, если проводка имеет скрытые дефекты. Используйте мегаомметр для проверки изоляции – её сопротивление должно быть не менее 0,5 МОм. Если прибор показывает меньшие значения, устраните неисправности до подключения дифавтомата.

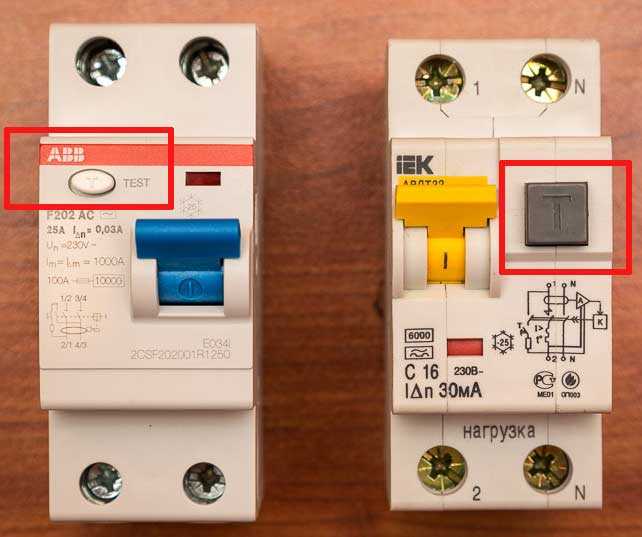

Какие бренды дифавтоматов надежнее для бытовой техники
При выборе дифавтомата для посудомоечной машины ключевым фактором остаётся надёжность бренда. Лидеры рынка – ABB, Schneider Electric и Legrand – подтверждают качество многолетней эксплуатацией в бытовых и промышленных сетях. ABB серии DS201 и DS202 выдерживают до 10 000 циклов включения-отключения, что в 2–3 раза превышает показатели бюджетных аналогов. Schneider Electric Acti9 iDPN обеспечивает селективность срабатывания при токах утечки от 10 мА, критически важную для защиты электроники посудомойки.
Среди российских производителей выделяются IEK и EKF. Дифавтоматы IEK серии АД-12 рассчитаны на 6000 циклов, а их термомагнитный расцепитель стабильно работает при перепадах напряжения ±15%. EKF PROxima срабатывает за 0,04 секунды при утечке 30 мА, что соответствует классу быстродействия A. Однако для посудомоечных машин с импульсными блоками питания лучше выбирать модели с маркировкой «S» (задержка срабатывания 10–15 мс), например, Legrand DX³-ID.
Недорогие бренды, такие как TDM Electric или DEKraft, подходят для временных решений, но их ресурс ограничен 3000–4000 циклов. Основные риски: ложные срабатывания при пусковых токах посудомойки (до 15 А) и снижение чувствительности после 3–5 лет эксплуатации. Для постоянного использования рекомендуются только модели с сертификатами ГОСТ Р 51327.1-2010 и IEC 61009-1, где чётко прописаны параметры надёжности.
- ABB DS201/DS202 – оптимальный выбор для посудомоек мощностью до 3,5 кВт; ток утечки 30 мА, класс A.
- Schneider Electric Acti9 iDPN – селективность срабатывания, совместимость с УЗО типа AC и A.
- Legrand DX³-ID – задержка срабатывания 10 мс, защита от импульсных помех.
- IEK АД-12 – бюджетный вариант с ресурсом 6000 циклов, но без селективности.
При покупке проверяйте наличие заводской пломбы и дату производства: дифавтоматы старше 5 лет теряют до 20% точности срабатывания. Для посудомоечных машин с функцией «горячего старта» (например, Bosch SPS66MW01R) выбирайте модели с номинальным током 16–20 А и кривой отключения C. Избегайте универсальных дифавтоматов с током утечки 100 мА – они не обеспечат защиту при пробое изоляции на корпус.
Как проверить совместимость дифавтомата с электропроводкой
Первым шагом измерьте сечение жил кабеля, питающего посудомоечную машину. Для медных проводов минимальное сечение при нагрузке до 3,5 кВт – 1,5 мм², для 4–5 кВт – 2,5 мм². Если кабель тоньше, дифавтомат с номинальным током выше 16 А использовать нельзя: проводка не выдержит нагрузки, даже если автомат сработает корректно. Проверьте маркировку на изоляции или воспользуйтесь штангенциркулем для точного замера.
Сравните номинальный ток дифавтомата с допустимой нагрузкой на кабель. Например, для провода 2,5 мм² максимальный ток – 25 А, но дифавтомат выбирайте на 16–20 А, чтобы оставить запас в 20–30%. Превышение приведёт к перегреву изоляции и риску возгорания. Учитывайте также материал проводки: алюминиевые жилы требуют снижения нагрузки на 30% по сравнению с медными.
Проверьте сопротивление изоляции мегаомметром (норма – не менее 0,5 МОм). Если значение ниже, проводка повреждена или изношена, и дифавтомат не защитит от утечек тока. В этом случае замените кабель перед установкой устройства. Для проверки используйте напряжение 500 В, подключая прибор между фазой и землёй, затем между фазой и нулем.
Убедитесь, что дифавтомат соответствует типу заземления в вашей сети. В системах TN-C (без отдельного PE-проводника) применение дифавтомата бессмысленно – он не сработает при утечке. В TN-S или TN-C-S (с раздельным PE и N) проверьте наличие заземляющего проводника и его целостность тестером. Без надёжного заземления дифавтомат не обеспечит защиту от поражения током.
Где правильно установить дифавтомат для посудомоечной машины
Дифавтомат для посудомоечной машины монтируют в электрощите квартиры или дома, но не ближе 1–1,5 м от самой техники. Это требование ПУЭ (п. 7.1.82) минимизирует риск повреждения кабеля при коротком замыкании или утечке тока. Щит должен быть металлическим или пластиковым с классом защиты не ниже IP40, а его дверца – запираться на ключ, если в доме есть дети.
Оптимальное расположение – отдельная DIN-рейка или свободный модуль рядом с автоматами кухонной группы. Если щит перегружен, допускается установка в распределительной коробке на стене рядом с посудомойкой, но только при условии:
- коробка герметична (IP55 и выше);
- доступ к ней не перекрыт мебелью или техникой;
- кабель от дифавтомата к машине проложен в гофре или металлорукаве.
Запрещено размещать дифавтомат в ванной, под раковиной или за посудомоечной машиной. Влажность и температурные перепады ускоряют коррозию контактов, а вибрация от работающей техники может ослабить крепления. Если кухня совмещена с гостиной, выбирайте место в щите, максимально удалённое от источников тепла (духовой шкаф, варочная панель).
При подключении через удлинитель или тройник дифавтомат теряет эффективность. Прямое подключение к щиту через отдельную линию – единственный безопасный вариант. Сечение кабеля должно соответствовать мощности машины: для 2,2–2,5 кВт – 1,5 мм² (медь), для 3 кВт и выше – 2,5 мм². Маркировка кабеля – ВВГнг-LS или NYM.
