Почему на нулевом проводе появляется напряжение

Нулевой провод в электрических сетях предназначен для возврата тока к источнику и поддержания потенциала близкого к земле. Однако на практике на нём нередко фиксируется напряжение, достигающее 10–50 В в бытовых сетях и до 100 В и выше в промышленных системах. Это явление не только нарушает нормальную работу оборудования, но и создаёт риск поражения электрическим током. Основные причины связаны с несимметрией нагрузки, обрывами нулевого проводника и влиянием внешних факторов.

В трёхфазных сетях с неравномерным распределением нагрузки между фазами возникает смещение нейтрали. Например, при подключении к одной фазе мощного потребителя (5 кВт и выше), а к остальным – минимальной нагрузки, ток в нулевом проводе не компенсируется полностью. В результате на нуле появляется напряжение, пропорциональное разнице токов. В сетях с глухозаземлённой нейтралью это значение может достигать 10–30 В, а при обрыве нуля – до 220 В.

Обрыв нулевого проводника – одна из самых опасных причин. В системах TN-C или TN-C-S при повреждении нуля на участке от трансформаторной подстанции до потребителя фазное напряжение распределяется между нулевым проводом и заземлением. В худшем случае на нуле появляется полное фазное напряжение (220 В), что приводит к выходу из строя подключённых устройств и возгораниям. Для предотвращения таких ситуаций рекомендуется использовать реле напряжения с функцией контроля нуля и устанавливать автоматические выключатели с защитой от обрыва нейтрали.

Внешние наводки и блуждающие токи также способствуют появлению напряжения на нуле. В протяжённых кабельных линиях (более 100 м) или при параллельной прокладке с силовыми кабелями возникает индуктивная связь, приводящая к наведению ЭДС. В сетях с заземлённым нулем это проявляется как напряжение до 10–15 В. Для минимизации эффекта применяют экранирование кабелей, разделение цепей и использование симметрирующих трансформаторов.

Некачественное заземление или его отсутствие усиливает проблему. В системах TN-S при сопротивлении заземляющего устройства выше 4 Ом (норма для бытовых сетей) потенциал нулевого провода смещается относительно земли. В промышленных установках с токами утечки более 30 мА это может вызвать напряжение до 50 В. Решение – регулярная проверка сопротивления заземления и использование устройств защитного отключения (УЗО) с током срабатывания 30 мА.

Для диагностики причин рекомендуется измерять напряжение между нулевым проводом и землёй с помощью мультиметра (режим AC 500 В) или специализированных анализаторов качества электроэнергии. При значениях выше 10 В в бытовых сетях или 30 В в промышленных требуется немедленное вмешательство: проверка целостности нуля, симметрирование нагрузки и устранение наводок.

Как обрыв нулевого провода в сети приводит к опасному потенциалу

Обрыв нулевого провода в трехфазной сети с глухозаземленной нейтралью нарушает баланс токов и напряжений. В исправной системе нулевой проводник обеспечивает равенство фазных напряжений (220 В) за счет выравнивания потенциалов. При обрыве нуля нагрузка между фазами распределяется неравномерно: в слабонагруженной фазе напряжение может вырасти до 380 В, а в перегруженной – упасть до 50–100 В. Это приводит к появлению опасного потенциала на корпусах электроприборов, подключенных к поврежденной сети, из-за смещения нейтрали.

В однофазных сетях обрыв нуля вызывает аналогичный эффект, но с иными последствиями. Если в квартире или доме отсутствует повторное заземление, при обрыве нулевого проводника на его конце возникает напряжение, близкое к фазному (до 220 В). Это происходит из-за протекания тока через нагрузку соседних потребителей, подключенных к той же фазе. Например, при обрыве нуля в подъездном щитке напряжение на нулевом контакте розетки может достигать 150–180 В, что приводит к выходу из строя техники и риску поражения током.

Опасность усугубляется при наличии металлических конструкций, соединенных с нулевым проводом. В случае обрыва потенциал на них может сравняться с фазным, создавая угрозу для жизни. Особенно критично это для систем TN-C, где нулевой и защитный проводники совмещены (PEN). При обрыве PEN-провода на корпусах оборудования появляется напряжение до 220 В, а ток утечки через человека может превышать 100 мА – порог фибрилляции сердца. Для предотвращения таких ситуаций необходимо использовать устройства защитного отключения (УЗО) с током срабатывания не более 30 мА.

Для диагностики обрыва нуля применяют мультиметр в режиме измерения переменного напряжения. При подозрении на обрыв проверяют разность потенциалов между нулевым и заземляющим проводниками: в исправной сети она не должна превышать 5 В. Если напряжение выше 30 В – это сигнал о неисправности. В трехфазных сетях дополнительно контролируют симметрию фазных напряжений: разница более 10% указывает на смещение нейтрали. Для защиты рекомендуется устанавливать реле напряжения, отключающее нагрузку при отклонениях свыше 240 В или ниже 180 В.

Почему несимметричная нагрузка в трехфазной системе вызывает напряжение на нуле

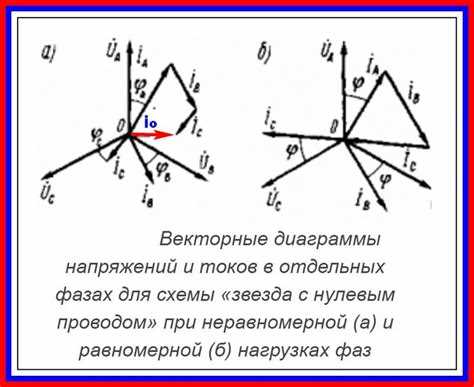

В идеальной трехфазной системе с симметричной нагрузкой токи в фазах равны по амплитуде и сдвинуты на 120°, а их векторная сумма равна нулю. При несимметрии – например, когда мощности нагрузок в фазах A, B и C отличаются на 20% и более – токи перестают компенсировать друг друга. В результате через нулевой провод начинает протекать ток небаланса, создающий падение напряжения на его сопротивлении. Даже при сопротивлении нулевого провода 0,1 Ом и токе небаланса 10 А напряжение на нуле составит 1 В, что критично для чувствительного оборудования.

Основная причина появления напряжения на нуле – геометрическое сложение векторов токов. Если в фазе A нагрузка 5 кВт, в фазе B – 3 кВт, а в фазе C – 7 кВт, токи не компенсируются, и их векторная сумма образует ток в нулевом проводе. Этот ток, протекая через сопротивление нулевого проводника (включая контакты, шины и трансформатор), создает разность потенциалов. В системах с TN-C-S или TN-S при обрыве нуля напряжение на нем может достигать фазного (220 В), что приводит к выходу из строя однофазных потребителей.

Рекомендации для минимизации эффекта: использовать симметричное распределение нагрузок (допустимый дисбаланс – не более 10%), применять нулевые проводники с сечением не менее фазных, контролировать качество контактных соединений (переходное сопротивление не должно превышать 0,05 Ом). В сетях с частыми несимметриями (например, в офисных зданиях) целесообразно устанавливать реле контроля напряжения на нулевом проводе с порогом срабатывания 10–15 В.

Влияние плохого контакта или окисления в нулевом проводнике на появление напряжения

Плохой контакт или окисление в нулевом проводнике нарушает симметрию токов в трёхфазной сети, что приводит к смещению нейтрали. В исправной системе потенциал нулевого провода близок к земле, но при ухудшении контакта сопротивление участка возрастает, вызывая падение напряжения на нём. Например, при сопротивлении окисленного соединения 0,5 Ом и токе нагрузки 10 А напряжение на нуле может достигать 5 В, что достаточно для срабатывания чувствительных приборов.

Окисление чаще возникает в местах соединений: клеммных колодках, болтовых зажимах, скрутках. Алюминиевые проводники особенно подвержены коррозии из-за образования оксидной плёнки с высоким удельным сопротивлением (до 10¹² Ом·м). Медь окисляется медленнее, но при наличии влаги или агрессивных сред (например, вблизи химических производств) процесс ускоряется. Регулярная проверка соединений мегомметром (сопротивление изоляции должно быть не менее 0,5 МОм) позволяет выявить проблему на ранней стадии.

Повышенное сопротивление нулевого проводника увеличивает несимметрию фазных напряжений. В сети 380/220 В разница между фазами может достигать 30–50 В, что приводит к перегреву обмоток электродвигателей и выходу из строя бытовой техники.
При обрыве нуля на участке до ввода в здание напряжение на нулевом проводе может подниматься до фазного (220 В), создавая опасность поражения током при касании металлических корпусов оборудования.
В системах TN-C-S плохой контакт в PEN-проводнике вызывает появление напряжения на заземлённых частях даже при исправной изоляции фаз.

Температурный режим соединений – ключевой индикатор проблемы. При нормальной работе контакт нагревается не более чем на 10–15 °C выше окружающей среды. Превышение этого значения на 30 °C и более свидетельствует о критическом ухудшении контакта. Для диагностики используют тепловизоры или пирометры с погрешностью не более ±2 °C. При обнаружении перегрева соединение разбирают, зачищают контактные поверхности до металлического блеска и восстанавливают с применением токопроводящей пасты (например, КПТ-8).

Окисление усиливается при наличии микрозазоров в соединениях, куда проникает влага. Даже при относительной влажности воздуха 60% на поверхности меди образуется плёнка толщиной до 0,1 мкм за 24 часа. Для предотвращения используют герметичные клеммники (например, WAGO с контактной пастой) или опрессовку гильзами с последующей изоляцией термоусадочными трубками. В открытых распределительных устройствах применяют антикоррозийные покрытия (оловянно-свинцовые припои, никелирование).

В сетях с нелинейными нагрузками (сварочные аппараты, частотные преобразователи) плохой контакт в нуле усугубляет гармонические искажения. Токи высших гармоник (особенно 3-й и кратных ей) суммируются в нулевом проводе, увеличивая его нагрев. При сопротивлении контакта 0,1 Ом и токе 3-й гармоники 15 А мощность потерь составит 22,5 Вт, что приводит к локальному перегреву и дальнейшему ухудшению контакта. Для снижения рисков рекомендуется использовать нулевые проводники с сечением на 50–70% больше фазных или устанавливать фильтры гармоник.

Периодичность проверки соединений зависит от условий эксплуатации. В сухих помещениях с нормальной средой – раз в 3 года, в сырых или запылённых – ежегодно. При обнаружении следов окисления или подгорания контактные поверхности обрабатывают абразивными материалами (наждачная бумага с зернистостью не грубее P240) или специальными щётками для меди/алюминия. После зачистки соединение защищают от повторного окисления с помощью контактных смазок (например, ЭПС-98) или лужения. В критических узлах (вводные щиты, главные заземляющие шины) применяют сварные соединения, исключающие переходные сопротивления.

Как замыкание фазы на нулевой провод создает ложный потенциал

Замыкание фазного провода на нулевой приводит к нарушению симметрии в электрической сети. В нормальном режиме нулевой проводник имеет потенциал, близкий к земле (0 В), так как соединен с ней через заземляющее устройство трансформаторной подстанции. При прямом контакте фазы и нуля часть фазного напряжения (220 В в однофазной сети) начинает протекать по нулевому проводнику, смещая его потенциал относительно земли. Величина этого смещения зависит от сопротивления цепи замыкания и может достигать 50–150 В.

Основные причины возникновения ложного потенциала при таком замыкании:

Неравномерное распределение токов в нулевом проводнике из-за обрыва или высокого сопротивления его участка.
Отсутствие или повреждение повторного заземления нуля на вводе в здание.
Паразитные утечки через изоляцию оборудования, создающие дополнительные пути для тока.

В трехфазных сетях эффект усиливается из-за несимметричной нагрузки. Если замыкание происходит в одной фазе, ток короткого замыкания протекает через нулевой провод, создавая падение напряжения на его сопротивлении. Например, при токе 10 А и сопротивлении нулевого проводника 2 Ом потенциал нуля относительно земли составит 20 В. В реальных условиях сопротивление может быть выше из-за окисления контактов или малого сечения проводника.

Ложный потенциал опасен для оборудования и людей. На корпусах приборов, подключенных к сети с поврежденным нулем, появляется напряжение, способное вызвать поражение током при касании. Особенно критично это для устройств с металлическими корпусами (холодильники, стиральные машины), где отсутствие заземления усугубляет ситуацию. Для проверки используют мультиметр в режиме измерения переменного напряжения между нулем и заземляющим контуром.

Методы устранения ложного потенциала:

Проверка целостности нулевого проводника по всей длине цепи с помощью мегаомметра (сопротивление изоляции должно быть не менее 0,5 МОм).
Установка устройств защитного отключения (УЗО) с номинальным током утечки 30 мА для быстрого разрыва цепи при появлении потенциала на нуле.
Обеспечение надежного повторного заземления нулевого провода на вводе в здание (сопротивление заземлителя не более 30 Ом).
Использование систем уравнивания потенциалов для выравнивания напряжений между металлическими частями конструкций и нулевым проводом.

В сетях с глухозаземленной нейтралью замыкание фазы на нуль часто сопровождается срабатыванием автоматических выключателей из-за превышения тока короткого замыкания. Однако при высоком сопротивлении цепи (например, из-за плохого контакта) автомат может не сработать, а ложный потенциал сохранится. В таких случаях требуется проверка сопротивления петли «фаза-нуль» с помощью специализированных приборов (например, ИФН-200). Допустимое значение сопротивления зависит от номинала автомата и должно соответствовать требованиям ПУЭ.

Для предотвращения замыканий фазы на нуль рекомендуется:

Регулярно проверять состояние изоляции проводов и кабелей (не реже 1 раза в 3 года).
Использовать проводники с сечением, соответствующим расчетной нагрузке (для медных проводов минимальное сечение нулевого проводника – 1,5 мм²).
Исключать механические повреждения кабелей при монтаже и эксплуатации.
Применять дифференциальные автоматы вместо обычных автоматических выключателей для дополнительной защиты.

Роль блуждающих токов и их воздействие на нулевой провод в многоквартирных домах

Блуждающие токи в системах электроснабжения многоквартирных домов возникают из-за несимметричной нагрузки фаз, утечек через заземляющие устройства или повреждений изоляции. В типовых домах с системой TN-C-S их величина может достигать 5–15% от номинального тока нагрузки, что приводит к падению напряжения на нулевом проводе до 5–30 В. Основные источники – сварочные аппараты, мощные электродвигатели лифтов и неисправные бытовые приборы с пробоем на корпус. Измерения в домах старой застройки показывают, что до 40% случаев появления напряжения на нуле связаны именно с блуждающими токами.

Воздействие блуждающих токов на нулевой провод проявляется в трех ключевых аспектах: электрохимическая коррозия, нагрев проводников и искажение потенциалов. В домах с алюминиевой проводкой скорость коррозии нулевого проводника увеличивается в 2–3 раза при плотности тока свыше 0,1 А/мм². Нагрев PEN-проводника сечением 16 мм² при токе 20 А может достигать 60°C, что снижает срок службы изоляции на 30–40%. Искажение потенциала нуля приводит к разнице напряжений между розетками разных квартир до 10–15 В, вызывая сбои в работе чувствительной электроники.

Наиболее уязвимы дома с совмещенным нулевым и защитным проводником (система TN-C). В таких зданиях блуждающие токи протекают по металлическим конструкциям – трубам отопления, арматуре, экранам кабелей. При сопротивлении контакта между нулевым проводом и заземляющим устройством 0,5 Ом ток утечки 10 А создает падение напряжения 5 В, что фиксируется как потенциал на нуле. В новых домах с системой TN-S проблема менее выражена, но не исключена при некачественном монтаже или обрыве PE-проводника.

Для диагностики блуждающих токов используют токовые клещи с функцией измерения постоянной составляющей и анализаторы качества электроэнергии. Критическим считается ток свыше 1 А в нулевом проводнике при симметричной нагрузке фаз. В домах с высоким уровнем блуждающих токов рекомендуется установка разделительных трансформаторов для питания лифтового оборудования и сварочных постов, а также замена алюминиевых проводников на медные сечением не менее 25 мм². Эффективность мер подтверждается снижением напряжения на нуле до 1–3 В.

Монтаж дополнительных заземляющих устройств с сопротивлением не более 4 Ом в подвалах домов снижает блуждающие токи на 60–70%. В домах с металлическими трубопроводами обязательна установка диэлектрических вставок на вводах в квартиры. Контроль состояния изоляции нулевого проводника проводится мегаомметром с напряжением 1000 В – сопротивление должно быть не менее 0,5 МОм. При обнаружении утечек свыше 30 мА требуется немедленное отключение участка сети для поиска повреждений.

В многоквартирных домах с подземными паркингами или торговыми помещениями блуждающие токи усиливаются из-за работы зарядных станций для электромобилей и мощного освещения. В таких случаях нулевой провод должен быть проложен отдельно от PE-проводника с минимальным количеством соединений. Использование УЗО с номинальным током утечки 30 мА на вводах в квартиры позволяет предотвратить поражение электрическим током при появлении потенциала на нуле. Регулярная проверка системы электроснабжения – не реже одного раза в 3 года – обязательна для домов старше 20 лет.

Почему неправильное подключение нейтрали в трансформаторе вызывает напряжение на нуле

Нейтраль трансформатора заземляется для создания опорной точки с нулевым потенциалом. Если подключение выполнено с нарушениями – например, обрыв заземляющего проводника, некачественное соединение или смещение нейтрали на вторичной обмотке – возникает разность потенциалов между нулевым проводом и землей. В трехфазных системах с несимметричной нагрузкой это приводит к появлению напряжения на нуле до 20–50 В, а при обрыве нейтрали – до фазного (220 В). Причина в том, что ток нагрузки, протекая через сопротивление неправильно подключенной нейтрали, создает падение напряжения, пропорциональное току и сопротивлению контакта.

В трансформаторах с изолированной нейтралью (система IT) отсутствие заземления вторичной обмотки усиливает эффект: при замыкании одной из фаз на землю напряжение на нулевом проводе относительно земли может достигать линейного (380 В). Это происходит из-за перераспределения потенциалов в обмотках. В системах с глухозаземленной нейтралью (TN-C, TN-S) неправильное подключение приводит к аналогичным последствиям, но с меньшими значениями – до 10–30 В при нормальной нагрузке и до 220 В при обрыве. Ключевой фактор – сопротивление цепи заземления: при его увеличении до 10 Ом напряжение на нуле растет пропорционально.

Типичные ошибки подключения: использование алюминиевых проводников без антикоррозийной смазки (рост сопротивления на 0,5–1 Ом/год), отсутствие болтового соединения с контргайкой, подключение нейтрали к заземляющему устройству с высоким сопротивлением (>4 Ом для сетей до 1 кВ). В распределительных трансформаторах 10/0,4 кВ неправильная фазировка обмоток также смещает нейтраль, вызывая напряжение до 100 В на нулевом проводе. Для диагностики используют мегаомметр (проверка сопротивления изоляции нейтрали) и токовые клещи (измерение тока утечки).

Устранение проблемы требует восстановления целостности заземляющего контура и проверки соединений. В системах TN-S нейтраль и защитный проводник (PE) должны быть разделены на всем протяжении, кроме точки заземления трансформатора. При обрыве нейтрали в воздушных линиях напряжение на нулевом проводе проверяют вольтметром относительно земли: значения выше 10 В указывают на неисправность. Для предотвращения рисков рекомендуется использовать реле контроля напряжения (РКН) с порогом срабатывания 10–15 В на нулевом проводе и регулярно измерять сопротивление заземления трансформатора (норма – ≤4 Ом).
