Коррозия крыла – проблема, с которой сталкиваются владельцы автомобилей уже через 3–5 лет эксплуатации, особенно в регионах с высокой влажностью или зимним использованием реагентов. Согласно исследованиям НАМИ, до 60% случаев ржавчины на кузове начинаются с кромок крыльев, где скапливается грязь и влага. Если не принять меры на ранней стадии, площадь поражения увеличивается на 15–20% за год, а стоимость ремонта вырастает в 2–3 раза.
Первый признак коррозии – появление рыжих точек или вздутий лакокрасочного покрытия. На этом этапе достаточно зачистить поврежденный участок до металла, обработать преобразователем ржавчины (например, Цинкарь или Фосфомет) и нанести антикоррозийный грунт. Для локальных очагов подойдет аэрозольный грунт Body 992 – он сохнет за 10 минут и обеспечивает защиту на 2–3 года. Если ржавчина проникла глубже 0,5 мм, потребуется шпатлевка с алюминиевым наполнителем, например Novol Professional, для восстановления геометрии.
При сквозной коррозии (дыры диаметром от 5 мм) единственный надежный способ – вырезка поврежденного участка и приварка заплаты из оцинкованной стали толщиной 0,8–1 мм. После сварки швы зачищаются, обрабатываются эпоксидным грунтом PPG DP40 и покрываются герметиком 3M 08537. Альтернатива сварке – использование стекловолоконной шпатлевки Bondo Fiberglass, но она менее долговечна: срок службы не превышает 4–5 лет при активной эксплуатации.
Для профилактики повторной коррозии после ремонта крыло обрабатывается антигравийным составом Dinitrol 479 с внутренней стороны и покрывается воском Turtle Wax Hard Shell снаружи. В регионах с агрессивной зимней химией рекомендуется наносить защитную пленку 3M Scotchgard на кромки крыла – это снижает риск рецидива на 70%. Проверяйте состояние крыльев каждые 6 месяцев, особенно после мойки под высоким давлением, которая ускоряет отслоение краски на 30%.
Как определить степень коррозии на крыле и оценить ущерб
Первый признак коррозии – вздутие лакокрасочного покрытия. Нажмите на подозрительный участок пальцем: если краска продавливается или отслаивается, под ней уже образовалась ржавчина. Особое внимание уделите нижней кромке крыла, аркам и местам стыков с бамперами – там скапливается влага и грязь, ускоряя процесс.
Для точной оценки используйте фонарик и увеличительное стекло. Свет под углом выявит микротрещины и очаги коррозии, невидимые невооруженным глазом. Проверьте обратную сторону крыла: если металл проржавел насквозь, на лицевой стороне появятся рыжие пятна с неровными краями. Сквозные отверстия диаметром от 2 мм требуют немедленного вмешательства.
Различают три стадии коррозии:
1. Поверхностная – ржавчина не проникла глубже 0,1–0,3 мм, устраняется шлифовкой и покраской.
2. Средняя – глубина поражения 0,3–1 мм, требует зачистки до чистого металла и применения преобразователя ржавчины.
3. Глубокая – сквозные дыры или утончение металла более чем на 1 мм, необходима частичная или полная замена панели.
Оцените площадь поражения. Если ржавчина занимает менее 10% поверхности крыла, ремонт обойдется в 3–7 тысяч рублей (локальная шпатлевка и покраска). При поражении 10–30% стоимость вырастет до 10–15 тысяч из-за необходимости выравнивания больших участков. Более 30% – экономически нецелесообразно восстанавливать, дешевле заменить крыло (от 20 тысяч рублей за б/у деталь).
Используйте толщиномер лакокрасочного покрытия. Нормальная толщина заводской краски – 80–150 мкм. Показания выше 200 мкм указывают на предыдущий ремонт, ниже 60 мкм – на истончение металла из-за коррозии. Если прибор показывает 0 мкм, металл проржавел насквозь. Для алюминиевых крыльев норма – 50–120 мкм.
Простучите подозрительные участки отверткой с пластиковой ручкой. Здоровый металл издает звонкий звук, проржавевший – глухой или дребезжащий. Если инструмент легко прокалывает поверхность, глубина коррозии превышает 1,5 мм. В таких случаях даже сварка не гарантирует долговечность – металл теряет структурную прочность.
Сравните состояние крыла с заводскими допусками. Допустимое утончение металла для несущих элементов кузова – не более 20% от исходной толщины (обычно 0,7–0,8 мм). Если после зачистки остается менее 0,5 мм, крыло считается неремонтопригодным. Для точных измерений используйте микрометр с шагом 0,01 мм – штангенциркуль дает погрешность до 0,1 мм.
Какие инструменты и материалы понадобятся для удаления ржавчины
Для механического удаления ржавчины с крыла автомобиля потребуются абразивные инструменты разной зернистости. Начните с металлической щетки или насадки для дрели с проволочным ворсом (диаметр проволоки 0,2–0,3 мм) – они эффективны для грубой очистки рыхлой ржавчины. Для финишной обработки используйте шлифовальные круги или наждачную бумагу с зернистостью P80–P120 для удаления остатков коррозии и P320–P400 для подготовки поверхности под грунтовку. Виброшлифмашина с регулировкой оборотов ускорит процесс на больших участках, но на изгибах крыла лучше работать вручную.
Химические средства ускоряют удаление ржавчины и проникают в труднодоступные места. Преобразователи ржавчины на основе ортофосфорной кислоты (например, «Цинкарь» или «Фосфомет») наносятся кистью или распылителем, образуя защитную пленку. Для глубокой коррозии подойдут кислотные гели (типа «B-52») – они дольше сохраняют активность на вертикальных поверхностях. После обработки обязательно нейтрализуйте остатки кислоты раствором пищевой соды (50 г на 1 л воды) или специальным нейтрализатором, иначе начнется повторная коррозия.
Защитные средства и расходники – не менее важная часть процесса. Респиратор с фильтром класса FFP2 защитит от пыли и паров кислот, а нитриловые перчатки (толщиной 0,11–0,13 мм) предотвратят контакт с агрессивными веществами. Для локальной обработки используйте малярный скотч шириной 25–50 мм и полиэтиленовую пленку, чтобы изолировать соседние участки. Обезжириватель (например, антисиликоновый состав или уайт-спирит) удалит масляные следы перед нанесением грунта – без этого покрытие отслоится.
Грунтовки и краски подбирайте под тип металла и условия эксплуатации. Эпоксидный грунт (двухкомпонентный, типа «Reoflex») создает прочную антикоррозийную пленку и подходит для стали. Для алюминиевых крыльев используйте кислотный грунт (например, «Body 960»). Акриловый грунт-наполнитель (зернистость 1K или 2K) выровняет мелкие неровности перед покраской. Краску выбирайте в соответствии с заводским кодом цвета автомобиля – для подбора используйте спектрофотометр или обратитесь к дилеру за точным оттенком.
Инструменты для нанесения материалов зависят от площади повреждения. Для небольших участков подойдут кисти из натурального ворса (щетина №6–8) или поролоновые валики диаметром 40–60 мм. Распылитель с дюзой 1,3–1,5 мм (например, HVLP-система) обеспечит равномерное покрытие на больших поверхностях. Давление воздуха при покраске должно составлять 2–2,5 бара – превышение приведет к шагрени, а недостаток – к неравномерному слою. Для сушки используйте инфракрасную лампу с регулировкой температуры (60–80°C) – она ускорит полимеризацию без риска перегрева металла.
Дополнительные приспособления сэкономят время и улучшат результат. Шпатель из нержавеющей стали (ширина 50–80 мм) пригодится для удаления отслоившейся ржавчины и старой шпаклевки. Магнитный держатель для наждачной бумаги облегчит обработку изогнутых поверхностей. Для контроля качества используйте толщиномер лакокрасочного покрытия (например, «Etari ET-11P») – он поможет выявить скрытые очаги коррозии и проверить равномерность нанесения слоев. Влагомер (типа «Testo 606-1») определит остаточную влажность металла перед грунтовкой – показатель не должен превышать 5%.
Расходные материалы рассчитывайте с запасом. Для обработки 1 м² поверхности потребуется: 200–300 г преобразователя ржавчины, 1–1,5 м наждачной бумаги разной зернистости, 150–200 мл грунта, 100–150 мл краски и 50–70 мл лака. Шпаклевка (например, полиэфирная «Novol») понадобится, если глубина коррозии превышает 0,5 мм – наносите ее слоями не толще 2 мм с промежуточной сушкой. Для финальной полировки используйте абразивную пасту (зернистость 1500–2000) и мягкий полировальный круг – это устранит мелкие дефекты и придаст блеск.
Пошаговая инструкция по очистке крыла от коррозии своими руками
Первым делом оцените степень повреждения. Если ржавчина поверхностная (до 0,5 мм глубиной) и не проела металл насквозь, можно обойтись ручной обработкой. Глубокие очаги (свыше 1 мм) или сквозные отверстия требуют сварки или установки заплат – в таких случаях лучше обратиться к профессионалам. Для диагностики используйте шило или тонкую отвёртку: если инструмент легко прокалывает металл, самостоятельный ремонт нецелесообразен.
Подготовьте инструменты: металлическую щётку с жёсткой щетиной (или насадку для дрели), наждачную бумагу с зернистостью P80–P120 для грубой зачистки и P320–P400 для финишной шлифовки, преобразователь ржавчины на основе ортофосфорной кислоты (например, «Цинкарь» или «Кольчуга»), обезжириватель (уайт-спирит или антисиликон), грунтовку по металлу (эпоксидную или кислотную), шпатлёвку для авто и краску в баллончике. Работайте в проветриваемом помещении или на улице при температуре не ниже +15°C и влажности до 60%.
Зачистите ржавчину до чистого металла. Начните с щётки или дрели с насадкой, удаляя рыхлые слои. Затем обработайте поверхность наждачной бумагой P80–P120 круговыми движениями, захватывая 2–3 см здорового металла вокруг очага. Для труднодоступных мест (например, под арками) используйте шлифовальные губки или скотч-брайт. После механической очистки протрите крыло обезжиривателем и нанесите преобразователь ржавчины кистью или распылителем. Выдержите время, указанное в инструкции (обычно 15–30 минут), затем смойте остатки водой и высушите феном.
Загрунтуйте очищенный участок. Эпоксидный грунт наносите в 2 слоя с межслойной сушкой 10–15 минут, кислотный – в 1 слой. Распыляйте грунт с расстояния 20–25 см, избегая подтёков. После полного высыхания (30–60 минут) отшлифуйте поверхность наждачкой P400, чтобы убрать неровности. Если остались вмятины или глубокие царапины, нанесите тонкий слой шпатлёвки, просушите и зашлифуйте до идеальной гладкости. Повторно обезжирьте участок перед покраской.
Покрасьте крыло в 2–3 слоя, соблюдая технологию. Первый слой – «мокрый», но тонкий, чтобы избежать подтёков. Второй и третий наносите с интервалом 5–10 минут, увеличивая толщину покрытия. Баллончик держите перпендикулярно поверхности на расстоянии 25–30 см. После нанесения последнего слоя дайте краске высохнуть 24 часа. Для защиты от повторной коррозии обработайте края ремонтной зоны антикоррозийным составом (например, «Мовилем») и регулярно осматривайте крыло на предмет новых очагов.

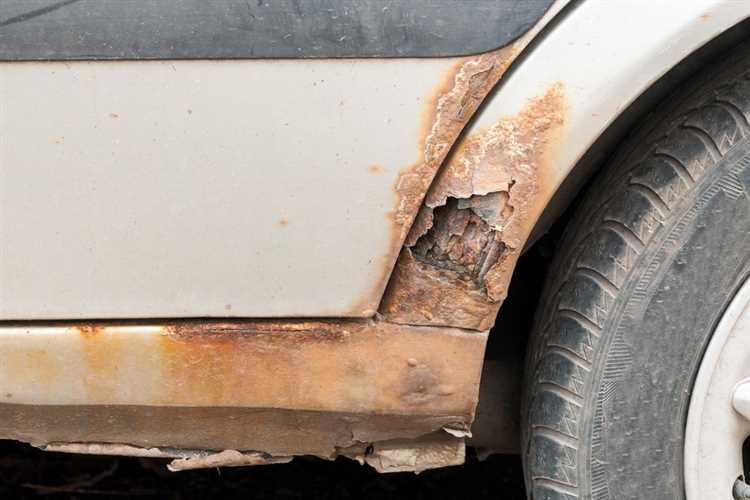

Как правильно подготовить поверхность крыла к покраске после удаления ржавчины
После механического или химического удаления ржавчины на крыле остаются микроскопические неровности, частицы металла и остатки преобразователя. Первым шагом станет обезжиривание поверхности. Используйте антисиликоновый обезжириватель (например, PPG DX330 или Novol 780) и безворсовую салфетку. Наносите средство круговыми движениями, не допуская повторного касания обработанных участков. Температура воздуха при работе должна быть не ниже +15°C – при низких температурах обезжириватель испаряется неравномерно, оставляя пленку.
Следующий этап – шлифование. Для подготовки металла под грунт используйте абразив P120–P180. Если после удаления ржавчины остались глубокие каверны, заполните их шпатлевкой для металла (например, 3M 05801 или BODY 992). Шпатлевку наносите тонким слоем, не более 2 мм за один проход, иначе она даст усадку. После высыхания (время указано на упаковке, обычно 20–30 минут при +20°C) отшлифуйте поверхность абразивом P80–P120, затем P180–P240 для выравнивания.
- Не шлифуйте металл до блеска – матовая поверхность лучше держит грунт.
- Избегайте чрезмерного давления на шлифовальную машинку: перегрев металла приведет к деформации крыла.
- После шлифовки продуйте поверхность сжатым воздухом (давление 4–6 бар) или используйте липкую салфетку для удаления пыли.
Перед нанесением грунта закройте прилегающие участки автомобиля малярным скотчем и пленкой. Для защиты от коррозии используйте эпоксидный грунт (например, Reoflex 2K Epoxy Primer или Sikkens Autocryl EP). Наносите его в 2 слоя с межслойной сушкой 10–15 минут при +20°C. Первый слой – тонкий, «туманный», второй – плотнее, но без подтеков. Эпоксидный грунт сохнет 6–12 часов; ускорять процесс феном или ИК-лампой нельзя – это нарушит полимеризацию.
После высыхания грунта отшлифуйте поверхность абразивом P320–P400 для акрилового грунта или P500–P600 для базовой краски. Используйте шлифовальный блок или машинку с мягкой подложкой, чтобы не протереть грунт до металла. Проверьте качество шлифовки рукой – поверхность должна быть гладкой, без выступов. Если обнаружены дефекты (кратеры, шагрень), заполните их финишной шпатлевкой (например, Novol 360) и повторите шлифовку.
Завершающий этап – финальное обезжиривание и нанесение проявочного слоя. Используйте тот же антисиликон, но на этот раз добавьте в него 10–15% проявочного порошка (например, 3M 50414) или нанесите отдельно сухой проявочный спрей. Это поможет выявить незаметные дефекты: после высыхания проявочный слой окрасит неровности в контрастный цвет. Устраните их мелкозернистым абразивом P800–P1000, затем повторно обезжирьте поверхность. Теперь крыло готово к покраске.
Какие средства защиты использовать для предотвращения повторной коррозии
После устранения ржавчины на крыле автомобиля ключевая задача – создать барьер, который замедлит или полностью остановит повторное окисление металла. Эффективность защиты зависит от правильного подбора материалов и последовательности их нанесения. Основные категории средств: преобразователи ржавчины, грунты, антикоррозийные составы и защитные покрытия.
Преобразователи ржавчины – первый этап обработки. Они химически нейтрализуют оставшиеся очаги коррозии и создают фосфатную пленку, улучшающую адгезию последующих слоев. Наиболее действенные составы содержат ортофосфорную кислоту (концентрация 30–50%) или танины. Примеры: «Цинкарь», «Кольчуга», «Permatex Rust Treatment». Наносить кистью или распылителем, выдерживать 15–30 минут до полного высыхания, затем удалять остатки влажной тряпкой.
Грунтовки делятся на три типа: кислотные (реактивные), эпоксидные и акриловые. Кислотные грунты (например, «Body 960») содержат фосфорную кислоту и цинк, обеспечивают химическую защиту и требуют нанесения поверх них вторичного грунта. Эпоксидные (как «Novol Protect 360») создают непроницаемый барьер, устойчивый к влаге и солям. Акриловые грунты («Reoflex») используют для выравнивания поверхности перед покраской. Толщина слоя – 20–50 мкм, сушка между слоями – 10–15 минут при 20°C.
Антикоррозийные составы для скрытых полостей крыла – обязательный элемент защиты. Они проникают в микротрещины и вытесняют влагу. Лучшие варианты: восковые составы («Tectyl 506 ML»), масляные («Rust Stop B») и битумные («Dinitrol 4941»). Наносить через технологические отверстия с помощью пистолета-распылителя под давлением 4–6 бар. Расход – 0,5–1 л на крыло, в зависимости от размера полости.
Для внешних поверхностей крыла используют защитные покрытия с высокой стойкостью к абразивам и УФ-излучению. Полиуретановые лаки («PPG D8113») выдерживают температуры от -40°C до +120°C и сохраняют эластичность. Керамические покрытия («Ceramic Pro 9H») создают твердый слой толщиной 2–3 мкм, устойчивый к царапинам и химикатам. Наносить в 2–3 слоя с промежуточной сушкой 30 минут. Срок службы – 2–5 лет.
Дополнительную защиту обеспечивают антигравийные пленки и жидкое стекло. Антигравийные пленки («3M VentureShield») толщиной 150–200 мкм поглощают удары камней и песка. Жидкое стекло («Willson Body Glass Guard») заполняет микропоры в ЛКП, отталкивает воду и грязь. Наносить на чистую обезжиренную поверхность при температуре 15–25°C. Срок действия пленки – до 7 лет, жидкого стекла – 1–2 года.
Регулярное обслуживание – залог долговечности защиты. Каждые 6 месяцев осматривать крыло на предмет сколов и царапин. При обнаружении повреждений немедленно обрабатывать преобразователем ржавчины и восстанавливать покрытие. Зимой после поездок по обработанным реагентами дорогам промывать крыло пресной водой под давлением, уделяя внимание аркам и нижним кромкам.
Выбор средств зависит от условий эксплуатации автомобиля. Для регионов с высокой влажностью и частыми перепадами температур оптимальны эпоксидные грунты и восковые антикоры. В засушливых районах с песчаными дорогами предпочтительны полиуретановые лаки и антигравийные пленки. Для городских автомобилей, подверженных воздействию реагентов, критически важны керамические покрытия и регулярная мойка с нейтральным pH.

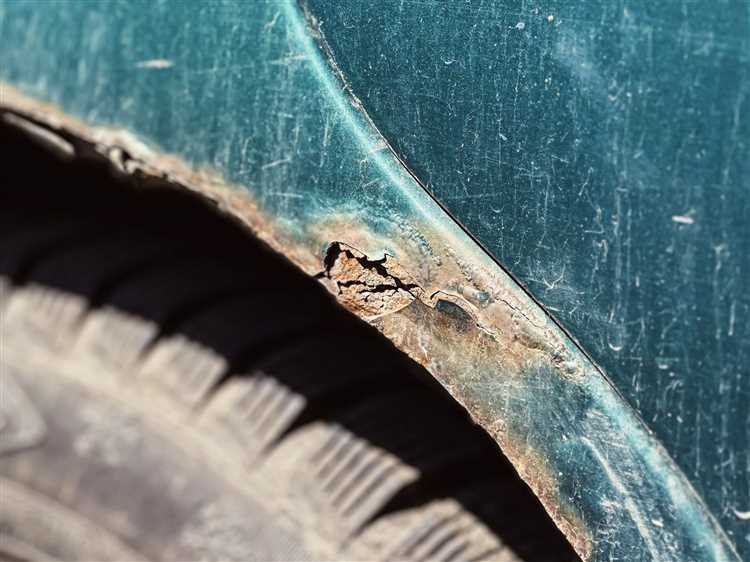

Когда стоит обратиться к профессионалам и как выбрать автосервис
Ржавчина на крыле автомобиля перешла в стадию сквозной коррозии – металл проржавел насквозь, образовались дыры или отслоения площадью более 10 см². В этом случае кустарный ремонт лишь усугубит проблему: шпатлёвка и краска не удержатся на рыхлом металле, а под ними коррозия продолжит развиваться. Профессионалы проведут частичную или полную замену панели, используя точечную сварку и антикоррозийную обработку швов.
Если ржавчина распространилась на силовые элементы крыла – усилители, кронштейны крепления или стыки с порогами – самостоятельный ремонт опасен. Эти зоны отвечают за жёсткость кузова, и их повреждение снижает пассивную безопасность. В сервисе проведут диагностику на подъёмнике, оценят степень поражения и предложат замену или усиление элементов с применением катафорезного грунта.
Автомобиль моложе 5 лет или на гарантии требует обращения к официальному дилеру. Попытки самостоятельного ремонта аннулируют гарантийные обязательства, а дилерские сервисы используют оригинальные запчасти и технологии, одобренные производителем. Например, у Toyota и Lexus применяют специальные антикоррозийные составы на основе воска, которые наносят в скрытые полости.
Выбирая автосервис, проверьте наличие сертификатов на работы по кузовному ремонту. Аккредитация от производителей (например, «Volvo Certified Collision Repair» или «Mercedes-Benz Approved») гарантирует соответствие стандартам марки. Также запросите фотоотчёт по предыдущим работам: качественная сварка должна быть ровной, без прожогов, а швы – обработаны герметиком.
Обратите внимание на оборудование. Профессиональный сервис оснащён стапелем для правки кузова, аппаратом точечной сварки с регулировкой силы тока (например, MIG/MAG с инверторным управлением) и камерой для порошковой окраски. Если в мастерской используют только полуавтоматическую сварку без возможности контроля параметров, качество ремонта будет низким.
Стоимость работ должна быть прозрачной. Средняя цена замены крыла на автомобиле класса C (например, Volkswagen Golf) в Москве – 15–25 тыс. рублей, включая покраску и антикор. Если сервис предлагает цену ниже 10 тыс., вероятно, экономят на материалах: используют дешёвые грунты без цинкового наполнителя или краску с низким содержанием сухого остатка.
Поинтересуйтесь гарантией на выполненные работы. Надёжные сервисы дают гарантию от 12 до 36 месяцев на кузовной ремонт и от 6 до 12 месяцев на лакокрасочное покрытие. Уточните, что входит в гарантийные обязательства: например, некоторые мастерские покрывают только повторное появление ржавчины, но не сколы краски.
Отзывы клиентов – не единственный критерий, но полезный индикатор. Ищите отзывы с фотографиями до и после ремонта, особенно если речь идёт о коррозии. Обратите внимание на сроки: если сервис обещает устранить сквозную ржавчину за 1–2 дня, это признак некачественной работы – на полноценный ремонт уходит 3–5 дней, включая сушку и полировку.
