15 литров в минуту это какое давление

Расход воды 15 литров в минуту – стандартный показатель для бытовых систем водоснабжения, включая душевые кабины, смесители и поливочные системы. Давление при таком расходе зависит от диаметра трубопровода, материала труб и высоты подъёма воды. Для труб диаметром 15 мм (½ дюйма) при длине до 10 метров и отсутствии резких изгибов давление на входе должно составлять 1,5–2,5 бар. При снижении давления до 1 бара расход упадёт до 10–12 л/мин, что недостаточно для стабильной работы большинства сантехнических устройств.

В системах с пластиковыми трубами (ППР, ПНД) потери давления на трение минимальны – около 0,1–0,3 бар на 10 метров. Для металлических труб (сталь, медь) потери выше: до 0,5 бар на 10 метров из-за шероховатости внутренней поверхности. Если расход 15 л/мин не обеспечивается, проверьте фильтры грубой очистки, редукторы давления и наличие воздушных пробок. Оптимальное давление на входе в систему – 3–4 бар, что гарантирует стабильный расход даже при одновременном использовании нескольких точек водоразбора.

Для точного расчёта используйте формулу Дарси-Вейсбаха или онлайн-калькуляторы гидравлического сопротивления. Пример: в трубе ППР диаметром 20 мм (¾ дюйма) длиной 20 метров при расходе 15 л/мин потери давления составят 0,2–0,4 бар. Если давление на входе ниже 1,5 бар, установите насосную станцию с производительностью не менее 30 л/мин и напором 20–30 метров. Избегайте сужений трубопровода – переход с 20 мм на 15 мм увеличивает потери на 30–50%.

В системах горячего водоснабжения учитывайте температурное расширение: при нагреве воды до 60°C давление может вырасти на 0,5–1 бар. Для предотвращения гидроударов используйте мембранные расширительные баки объёмом не менее 10% от общего объёма системы. При проектировании водопровода закладывайте запас по давлению: минимальный рабочий диапазон для большинства смесителей – 1,5–5 бар.

Как зависит давление от расхода воды в трубопроводе

В пластиковых трубах (например, ПНД или ПП) потери давления при том же расходе будут ниже на 20–30% из-за меньшего коэффициента трения. Для точного расчета используют формулу: ΔP = λ × (L/D) × (ρv²/2), где λ – коэффициент гидравлического трения, L – длина трубы, D – диаметр, ρ – плотность воды, v – скорость потока. При 15 л/мин скорость в трубе 15 мм составит ~1,4 м/с, что близко к оптимальному значению для минимизации потерь.

На практике давление на выходе насоса должно превышать суммарные потери в системе не менее чем на 10–15% для стабильной работы. Если при расходе 15 л/мин манометр показывает падение давления на 1 бар на участке 50 метров, это указывает на заужение сечения или засорение. В таких случаях рекомендуется проверить фильтры, вентили и состояние труб, а также пересчитать гидравлику с учетом реальных условий.

В системах с переменным расходом (например, полив или водоснабжение дома) давление регулируют с помощью редукторов или частотных преобразователей для насосов. При увеличении расхода с 10 до 15 л/мин давление может упасть на 0,3–0,5 бар даже при неизменной мощности насоса. Для компенсации используют накопительные баки или насосы с запасом по напору не менее 20%.

Материал трубопровода критически влияет на зависимость давления от расхода. В медных трубах потери на 10–15% ниже, чем в стальных, а в гофрированных нержавеющих – на 5–10% выше из-за повышенной шероховатости. При проектировании систем с расходом 15 л/мин и выше предпочтение отдают трубам с гладкой внутренней поверхностью, чтобы избежать избыточного падения давления на длинных участках.

Для быстрой оценки потерь давления при расходе 15 л/мин можно использовать упрощенную формулу: ΔP ≈ 0,01 × L × (Q/10)², где L – длина трубы в метрах, Q – расход в л/мин. Например, на 30 метрах трубы 20 мм потери составят ~0,07 бар. Однако этот метод дает погрешность до 30% и не учитывает местные сопротивления, поэтому для точных расчетов применяют специализированное ПО или таблицы гидравлических потерь.

Необходимые параметры для расчёта давления при заданном расходе

Для определения давления при расходе 15 л/мин требуются три ключевых параметра: диаметр трубопровода, длина участка и шероховатость внутренней поверхности. Диаметр влияет на скорость потока – при уменьшении сечения с 20 до 15 мм скорость возрастает в 1,78 раза, что увеличивает потери на трение. Стандартные значения шероховатости для новых стальных труб – 0,1–0,2 мм, для пластиковых – 0,0015–0,01 мм. Без этих данных расчёт по формуле Дарси-Вейсбаха теряет точность.

Вязкость жидкости – второй критичный фактор. Для воды при 20°C динамическая вязкость составляет 1,002 мПа·с, но при 50°C снижается до 0,547 мПа·с, что уменьшает потери давления на 15–20%. Для гликолевых смесей (например, 40% пропиленгликоля) вязкость возрастает до 3,5 мПа·с, увеличивая сопротивление в 3–4 раза. Учитывайте температурные поправки, особенно в системах с переменным тепловым режимом.

Местные сопротивления – фитинги, клапаны, изгибы – добавляют до 30% общих потерь. Коэффициент сопротивления (ζ) для резкого сужения трубы – 0,5, для шарового крана в открытом положении – 0,1–0,3, для обратного клапана – 2–3. При расходе 15 л/мин каждый поворот на 90° с радиусом 1,5D увеличивает потери на 0,05–0,1 бар. Суммируйте все местные сопротивления перед расчётом общего давления.

Точность расчётов зависит от выбора формулы. Для ламинарного потока (Re < 2300) используйте уравнение Пуазейля, для турбулентного (Re > 4000) – Дарси-Вейсбаха с коэффициентом трения по Муди. При Re = 2300–4000 применяйте интерполяцию. Для воды при 15 л/мин в трубе 25 мм Re ≈ 12 700 – режим турбулентный. Пренебрежение переходной зоной занижает потери на 10–15%.

Формулы и методы вычисления давления при 15 л/мин

Для расчёта давления при расходе 15 л/мин применяют уравнение Бернулли в упрощённой форме, учитывающее потери на трение в трубопроводе. Основная формула:

• P = (ρ * g * h) + (λ * L * ρ * v²) / (2 * D) + (Σζ * ρ * v²) / 2,

где P – искомое давление (Па), ρ – плотность жидкости (кг/м³, для воды ~1000), g – ускорение свободного падения (9,81 м/с²), h – разность высот (м), λ – коэффициент трения (зависит от режима течения), L – длина трубы (м), v – скорость потока (м/с), D – внутренний диаметр трубы (м), Σζ – сумма коэффициентов местных сопротивлений.

Скорость потока v при 15 л/мин определяется по формуле v = Q / (π * (D/2)²), где Q – расход (м³/с). Для перевода 15 л/мин в м³/с: Q = 15 / 60000 = 0,00025 м³/с. Например, при диаметре трубы 20 мм (0,02 м) скорость составит ~0,8 м/с. Коэффициент трения λ для турбулентного режима (Re > 4000) вычисляется по формуле Блазиуса: λ = 0,3164 / Re⁰·²⁵, где число Рейнольдса Re = v * D / ν (ν – кинематическая вязкость, для воды ~1·10⁻⁶ м²/с).

Местные сопротивления (повороты, сужения, клапаны) суммируются через коэффициенты ζ. Типовые значения:

• Резкий поворот 90°: ζ = 1,1–1,3;
• Плавный поворот 90°: ζ = 0,2–0,3;
• Вентиль полностью открытый: ζ = 0,15–0,2;
• Обратный клапан: ζ = 2–3.

Для системы с тремя резкими поворотами и одним вентилем при скорости 0,8 м/с суммарное сопротивление составит: Σζ = 3*1,2 + 0,2 = 3,8. Потери давления на местных сопротивлениях: ΔP = 3,8 * 1000 * 0,8² / 2 ≈ 1216 Па.

В инженерных расчётах часто используют эмпирические зависимости для типовых трубопроводов. Например, для стальных труб с шероховатостью 0,1 мм при 15 л/мин потери напора на 1 м длины можно определить по номограммам или таблицам. При диаметре 25 мм потери составят ~0,05 м вод. ст./м (490 Па/м). Для 10 м трубы: ΔP = 490 * 10 = 4900 Па. Дополнительно учитывают высотный перепад: при подъёме на 5 м ΔP = 1000 * 9,81 * 5 = 49050 Па.

Для быстрой оценки давления в системах водоснабжения применяют упрощённую формулу: P ≈ 10 * (Q / k)², где Q – расход (л/мин), k – коэффициент, зависящий от диаметра трубы. Значения k для распространённых диаметров:

• 15 мм: k = 0,3;
• 20 мм: k = 0,6;
• 25 мм: k = 1,0;
• 32 мм: k = 1,8.

При 15 л/мин и диаметре 20 мм: P ≈ 10 * (15 / 0,6)² ≈ 6250 Па (0,0625 бар). Метод даёт погрешность до 20%, но пригоден для предварительных расчётов.

При проектировании систем с расходом 15 л/мин критически важно учитывать материал труб. Для полипропиленовых труб PN20 (диаметр 25 мм) коэффициент трения λ ниже, чем для стальных, из-за гладкой поверхности. При скорости 0,5 м/с (диаметр 25 мм) потери напора составят ~0,02 м вод. ст./м (196 Па/м). Для медных труб диаметром 18 мм при тех же условиях потери возрастут до 0,08 м вод. ст./м (784 Па/м). Использование программного обеспечения (например, Pipe Flow Expert или EPANET) позволяет автоматизировать расчёты с учётом всех факторов, включая температурные изменения вязкости.

Влияние диаметра трубы на давление при постоянном расходе

При расходе 15 л/мин давление в трубопроводе напрямую зависит от внутреннего диаметра. Уменьшение диаметра с 25 мм до 15 мм при неизменном расходе увеличивает скорость потока с 0,51 м/с до 1,42 м/с, что приводит к росту потерь на трение в 5–7 раз. Для расчёта используют формулу Дарси-Вейсбаха: ΔP = λ*(L/D)*(ρ*v²/2), где λ – коэффициент трения, L – длина трубы, D – диаметр, ρ – плотность жидкости, v – скорость.

В системах с ламинарным течением (Re < 2300) коэффициент трения λ обратно пропорционален числу Рейнольдса: λ = 64/Re. При турбулентном режиме (Re > 4000) зависимость сложнее и учитывает шероховатость стенок. Например, для стальной трубы диаметром 20 мм с расходом 15 л/мин при температуре воды 20°C число Рейнольдса составит ~12 700, а λ ≈ 0,032. Уменьшение диаметра до 10 мм повысит Re до ~25 400, а λ снизится до ~0,028, но из-за роста скорости потери давления возрастут в 16 раз.

Практический пример: на участке трубы длиной 10 м при расходе 15 л/мин потери давления составят:

Данные приведены для гладких труб (пластик) при температуре 20°C.

Для снижения потерь давления при фиксированном расходе рекомендуется выбирать диаметр, обеспечивающий скорость потока в пределах 0,5–1,5 м/с. Превышение 2 м/с ведёт к кавитации, шуму и ускоренному износу труб. В системах водоснабжения с расходом 15 л/мин оптимальный диаметр – 20–25 мм. Для полипропиленовых труб PN20 минимальный диаметр при таком расходе – 20 мм, для металлопластика – 16 мм.

Влияние диаметра на давление усиливается при увеличении длины трубопровода. На 100 м участке потери давления для трубы 15 мм при расходе 15 л/мин достигнут 450 кПа, тогда как для 25 мм – всего 21 кПа. Это критично для систем с низким входным давлением (например, 2–3 бар). В таких случаях диаметр трубы должен быть не менее 25 мм, а при длине свыше 50 м – 32 мм.

Материал трубы также влияет на потери. Шероховатость стальных труб (ε ≈ 0,1 мм) увеличивает λ на 20–30% по сравнению с пластиковыми (ε ≈ 0,0015 мм). Для расхода 15 л/мин в стальной трубе 20 мм потери давления на 10 м составят ~9,5 кПа против 7,8 кПа в пластиковой. При выборе материала учитывайте не только стоимость, но и гидравлические характеристики.

Для точного расчёта используйте специализированное ПО (например, Pipe Flow Expert) или онлайн-калькуляторы с учётом вязкости жидкости, температуры и местных сопротивлений (фитинги, клапаны). При проектировании систем с расходом 15 л/мин избегайте резких сужений: переход с 25 мм на 15 мм увеличивает потери на 30–40% из-за дополнительного сопротивления. Минимизируйте количество поворотов и используйте отводы с радиусом не менее 1,5D.

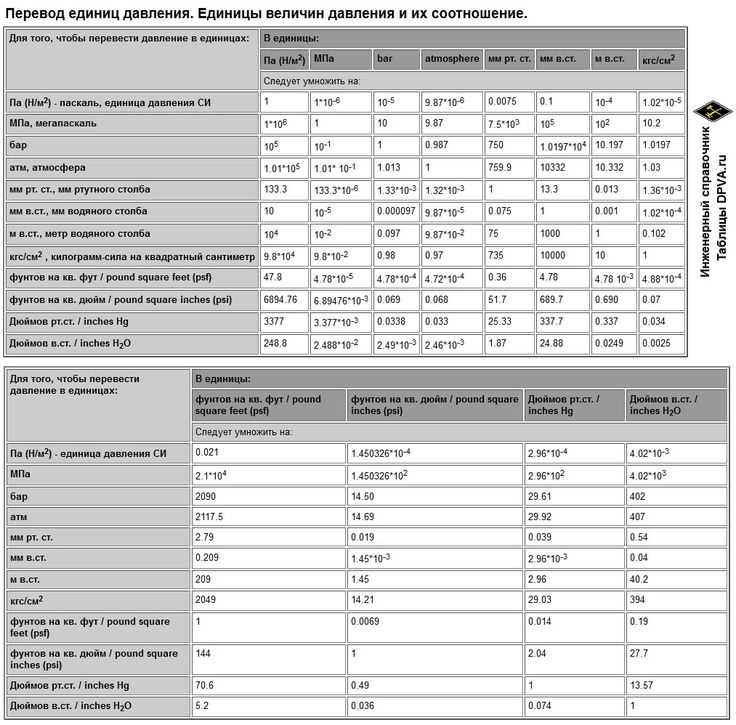

Практическое измерение давления в системе с расходом 15 л/мин

Для точного измерения давления при расходе 15 л/мин требуется манометр с диапазоном 0–10 бар и погрешностью не более ±0,5%. Оптимальный выбор – цифровой манометр с функцией записи пиковых значений, например, WIKA A-10 или аналог. Аналоговые приборы с классом точности 1,5% подходят только для предварительной оценки.

Установите манометр на прямом участке трубопровода, на расстоянии не менее 5 диаметров от ближайшего фитинга или изгиба. Для трубы DN25 (внутренний диаметр ~25 мм) это означает минимум 125 мм от препятствий. Избегайте мест с турбулентностью – вихревые потоки искажают показания до 15%.

• Подключение через тройник с запорным краном: позволяет отключать манометр без остановки системы.
• Используйте демпфер пульсаций (например, SSI Technologies Pulsation Damper) при работе с поршневыми насосами.
• Для систем с вязкими жидкостями (свыше 50 сСт) применяйте манометры с увеличенным диаметром штуцера (G1/2″ вместо G1/4″).

Перед измерением прогрейте систему до рабочей температуры. Для воды при 20°C давление на 0,2–0,3 бара ниже, чем при 50°C из-за изменения плотности. В гидравлических маслах разница достигает 0,5 бара на каждые 10°C. Зафиксируйте температуру жидкости с помощью термопары или инфракрасного термометра.

При расходе 15 л/мин в трубе DN25 скорость потока составит ~0,5 м/с. Потери давления на 1 метр прямой стальной трубы (шероховатость 0,05 мм) при такой скорости – 0,02 бара для воды и 0,03 бара для масла И-20А. Для полимерных труб (PEX) потери выше на 30–40%. Учитывайте это при расчете общего давления.

1. Запустите систему на номинальном расходе (15 л/мин).
2. Зафиксируйте статическое давление при закрытом выходе (если применимо).
3. Откройте выходной клапан и снимите показания манометра через 30 секунд после стабилизации потока.
4. Повторите измерения 3 раза с интервалом 1 минута. Разброс не должен превышать 0,1 бара.

Если давление ниже ожидаемого на 20% и более, проверьте:

• Засорение фильтров (падение давления на сетчатом фильтре 100 мкм при 15 л/мин – 0,3–0,5 бара).
• Износ насоса (для центробежных насосов КПД падает на 5% при снижении давления на 1 бар).
• Утечки в соединениях (визуально или с помощью ультразвукового течеискателя).

Для систем с регулируемым расходом используйте расходомер с аналоговым выходом (например, Badger Meter RCDL) и подключите его к манометру через контроллер. Это позволит строить график зависимости давления от расхода в реальном времени. При 15 л/мин и давлении 6 бар потребляемая мощность насоса составит ~1,5 кВт (для воды). Убедитесь, что электродвигатель не перегружен – ток не должен превышать номинал более чем на 10%.

Типовые значения давления для бытовых и промышленных систем

В бытовых системах водоснабжения при расходе 15 л/мин давление на выходе из крана обычно составляет 1,5–3 бар. Для квартир с централизованным водопроводом нормативное давление на входе – 2–4 бар, но из-за потерь в трубах и арматуре фактическое значение может снижаться до 1–2 бар. В частных домах с автономными системами давление поддерживается насосами: поверхностные насосы обеспечивают 2–3 бар, скважинные – до 5–6 бар. При превышении 6 бар требуется установка редуктора, чтобы избежать повреждения сантехники и соединений.

В промышленных системах требования к давлению зависят от технологического процесса. Для мойки оборудования при расходе 15 л/мин достаточно 3–5 бар, тогда как для гидравлических прессов или систем охлаждения может потребоваться 10–20 бар. В системах пожаротушения минимальное давление на выходе из пожарного крана – 4 бар, а для дренчерных установок – не менее 1,5 бар. При проектировании учитывают потери давления: на каждые 10 метров горизонтальной трубы диаметром 25 мм теряется около 0,1 бар, на каждый поворот или фитинг – дополнительно 0,05–0,1 бар.

Для стабильной работы оборудования при расходе 15 л/мин критически важно подбирать насосы с запасом по давлению. Например, циркуляционные насосы для систем отопления при таком расходе должны обеспечивать напор 4–6 метров водяного столба (0,4–0,6 бар), а для промышленных контуров с длинными трубопроводами – до 15–20 метров (1,5–2 бар). При выборе материалов труб учитывают предельное давление: полипропиленовые трубы PN20 выдерживают до 20 бар при 20°C, но при температуре 90°C – только 6 бар.
