Велосипедная рама, не соответствующая росту райдера, снижает эффективность педалирования и повышает риск травм. Если рама на 2–5 см больше рекомендуемого размера, корректировка возможна без замены. Для стальных рам допустимо укорочение подседельной трубы на 1–3 см с помощью профессиональной резки и сварки. Алюминиевые и карбоновые рамы не подлежат подобной модификации из-за риска нарушения структурной целостности.

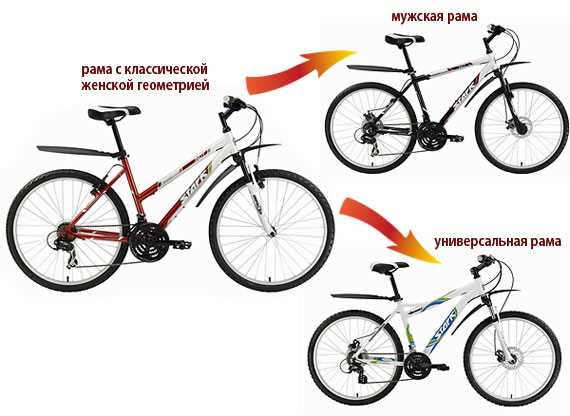

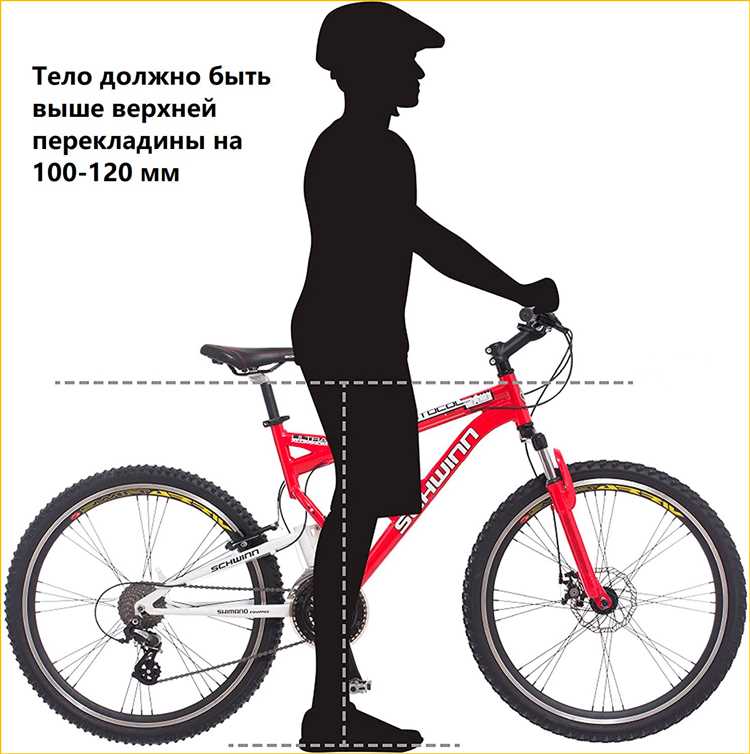

Первый шаг – проверка текущей посадки. Измерьте расстояние от подседельного штыря до верхней трубы: если оно превышает 10–15 см, рама действительно велика. Уменьшить эффективный размер можно заменой выноса на более короткий (на 10–30 мм) и установкой руля с меньшим подъемом. Для горных велосипедов подойдет вынос длиной 50–70 мм, для шоссейных – 80–100 мм.
Подседельный штырь с отрицательным углом наклона (например, -17°) смещает седло назад на 1–2 см, компенсируя излишнюю длину верхней трубы. Альтернатива – использование седла с коротким рельсом (240–260 мм вместо стандартных 270 мм), что позволяет сдвинуть его вперед на 1–1,5 см. Убедитесь, что после регулировки колено при нижнем положении педали не выходит за ось педали более чем на 2 см.
Если рама велика на 6 см и более, единственное решение – замена на меньший размер. Перед покупкой новой рамы проверьте геометрию: стэк (stack) и рич (reach) должны быть на 10–15% меньше текущих значений. Для точного подбора используйте калькуляторы геометрии, например, Bike Insights или Geometry Geeks.
Какие инструменты понадобятся для изменения размера рамы
Для уменьшения велосипедной рамы потребуется набор специализированных инструментов, без которых невозможно выполнить работу точно и безопасно. Основной – труборез с мелким зубом (например, Park Tool CTC-2 или аналоги), рассчитанный на резку стальных, алюминиевых или титановых труб толщиной от 0,8 до 2,5 мм. Альтернатива – угловая шлифмашина с отрезным диском по металлу (толщиной 1–1,6 мм), но она требует фиксации рамы в тисках и повышенной осторожности из-за риска перегрева.
Сварочный аппарат – ключевой инструмент для соединения труб после резки. Для стальных рам подойдет инверторный полуавтомат (например, Ресанта САИ-190) с проволокой ER70S-6 диаметром 0,8 мм. Алюминиевые рамы варят аргонодуговой сваркой (TIG) с присадочным прутком 4043 или 5356. Титан требует специализированного TIG-аппарата с чистым аргоном (99,99%) и бескислородной среды.
Для подготовки поверхностей перед сваркой необходим напильник с мелкой насечкой (12–18 зубьев на дюйм) или ленточная шлифмашина с абразивом P80–P120. Углы и стыки обрабатывают шабером или наждачной бумагой на бруске (зерно 220–400). Оксидный слой с алюминия снимают проволочной щеткой из нержавеющей стали – обычная стальная оставит загрязнения.
Тиски с мягкими губками (например, из алюминия или меди) фиксируют раму без деформации труб. Для точной подгонки используют струбцины с регулировкой усилия (до 200 кгс) и угольники для контроля перпендикулярности. При резке под углом понадобится транспортир или угломер с точностью до 0,5°.
Измерительные инструменты включают штангенциркуль (погрешность 0,05 мм) для проверки толщины стенок труб и рулетку с магнитным наконечником для разметки длинных участков. Для контроля соосности используют лазерный уровень или натянутую струну с отвесом. При работе с титаном дополнительно нужен дефектоскоп для выявления микротрещин после сварки.
Защитное оборудование: сварочная маска с автоматическим затемнением (класс защиты DIN 11–13), перчатки из спилка (для TIG) или брезентовые рукавицы (для полуавтомата). Обязательны защитные очки с боковыми щитками (ANSI Z87.1) и респиратор с фильтром P100 для работы с алюминиевой пылью.
Для финальной обработки швов применяют электрическую дрель с насадками: корщетка для удаления шлака, фреза для снятия фасок (угол 30–45°) и полировальный круг с пастой ГОИ. При работе с алюминием используют анодирующий раствор (серная кислота + дистиллированная вода) для восстановления защитного слоя.
Дополнительные приспособления: гидравлический пресс (для правки труб после сварки), набор метчиков и плашек (если требуется нарезка резьбы на новых участках) и термометр инфракрасный (для контроля температуры при сварке титана – не выше 400°C). Без этих инструментов риск деформации рамы или ослабления конструкции многократно возрастает.
Как правильно замерить раму перед обрезкой труб
Перед резкой труб определите точку обрезки с учетом посадочного размера рулевой колонки и каретки. Используйте штангенциркуль для измерения диаметра труб – стандартные значения: 31,8 мм (подседельный штырь), 28,6 мм (рулевая труба), 34,9 мм (кареточная труба). Замерьте длину труб от центра до центра стыков, а не по внешнему краю, чтобы избежать ошибок в геометрии. Для подседельной трубы отметьте высоту от каретки до желаемого положения седла, добавив 5–7 мм на запас под обрезку и запрессовку.
При работе с рулевой колонкой зафиксируйте вилку в раме и измерьте расстояние от верхнего края рулевой трубы до короны вилки. Учтите тип рулевого стакана: для интегрированного (ZS) оставьте 10–12 мм под подшипники, для резьбового (EC) – 15–18 мм. Нанесите метки маркером на трубу, затем проверьте их уровнем, чтобы исключить перекос. Для точности используйте лазерный нивелир или угольник с точностью 0,5°.
Перед финальной разметкой соберите раму с вилкой и седлом, установив их в рабочее положение. Проверьте посадку: расстояние от седла до руля должно соответствовать длине предплечья (для шоссе) или быть на 2–3 см короче (для МТБ). Замерьте вылет руля и высоту седла относительно каретки, сравнив с заводскими параметрами рамы меньшего размера. Запишите все значения в миллиметрах – погрешность в 1 мм при обрезке может привести к необратимому изменению геометрии.
Пошаговая инструкция по резке и сварке велосипедной рамы
После резки обработайте кромки: снимите фаску под углом 30–45° с помощью напильника или фрезы, удалите заусенцы и окалину. Для стальных рам используйте проволочную щетку и наждачную бумагу зернистостью 80–120, для алюминия – 180–240. Перед сваркой обезжирьте поверхности ацетоном или спиртом, избегайте контакта с маслами. Если рама хромированная или окрашенная, зачистите зону сварки до голого металла на ширину не менее 15 мм от стыка.
Выберите метод сварки в зависимости от материала: TIG для алюминия и титана (ток 80–120 А, присадочный пруток ER4043 для алюминия, ERTi-2 для титана), MIG для стали (проволока ER70S-6, диаметр 0,8–1,0 мм). Установите зазор между деталями 0,5–1,0 мм для стали, 1,5–2,0 мм для алюминия. Прихватите стык в 3–4 точках с интервалом 120° для круглых труб, затем проварите по периметру. Контролируйте температуру: для стали – не выше 250°C, для алюминия – 150°C, используйте термокраски или пирометр.
После сварки дайте раме остыть естественным путем – не используйте воду или сжатый воздух. Зачистите шов шлифовальной машинкой с лепестковым кругом (зернистость 60–80), затем обработайте антикоррозийным грунтом (для стали – эпоксидный, для алюминия – кислотный). Проверьте геометрию рамы: измерьте диагонали между дропаутами (допустимое отклонение ±2 мм), углы наклона рулевой колонки и кареточного узла (погрешность до 0,5°). При необходимости подкорректируйте правкой в холодном состоянии с помощью гидравлического пресса или рычажных приспособлений.
Какие детали рамы можно укоротить без потери прочности
Подседельная труба – единственный элемент рамы, который можно укоротить без критического риска для жесткости конструкции. Её длина напрямую влияет на высоту посадки, но не на распределение нагрузок в основных узлах. При резке оставляйте не менее 5–7 см трубы над стыком с верхней трубой, чтобы сохранить запас прочности на изгиб. Для стальных рам допустимо укорачивание до 10 см, если толщина стенок превышает 0,9 мм; для алюминиевых – не более 5 см из-за меньшей пластичности материала.
Руль и вынос – компоненты, которые часто корректируют параллельно с рамой. Укорочение выноса на 10–20 мм снижает нагрузку на рулевую колонку, но требует проверки совместимости с диаметром штока вилки. Рули из алюминия или углепластика можно обрезать по краям на 1–2 см, если ширина превышает 700 мм, но только при условии сохранения симметрии и отсутствия повреждений волокон (для карбона).
Вилка с жестким пером допускает укорачивание ног на 15–20 мм, если это не затрагивает корону и дропауты. Для амортизационных вилок операция возможна только при наличии регулируемого хода: уменьшение длины штанг на 10 мм компенсируется настройкой пружины или воздуха. Перед резкой проверьте, не проходят ли внутри гидравлические или пневматические каналы – их повреждение выведет вилку из строя.
Кареточный узел и нижняя труба рамы не подлежат укорачиванию. Даже минимальное вмешательство в эти зоны нарушает геометрию и смещает центр тяжести, что приводит к трещинам в сварных швах или разрыву материала под нагрузкой. Исключение – рамы с модульной конструкцией, где кареточная вставка заменяется на более короткую, но такие модели редки и требуют заводских комплектующих.
Задний треугольник можно модифицировать только в части длины цепных перьев. Укорочение на 5–10 мм возможно при условии перестановки дропаутов или использования эксцентриковых креплений для натяжения цепи. Однако это смещает заднее колесо ближе к каретке, что меняет базу велосипеда и требует подбора более короткой цепи. Для двухподвесов такая операция недопустима – изменение длины перьев нарушает работу амортизатора.
Верхняя труба рамы теоретически поддается укорачиванию, но только при наличии горизонтального или слегка наклонного профиля. Резка допустима на 2–3 см с обязательным усилением стыка с подседельной трубой косынкой из того же материала. Для титановых рам операция не рекомендуется из-за сложности сварки в домашних условиях. В любом случае после модификации требуется проверка на стенде под нагрузкой 120–150 кг.
Рулевая колонка и шток вилки не подлежат укорачиванию без замены на более короткие аналоги. Даже минимальная резка нарушает целостность резьбы или посадочных мест под подшипники. Исключение – регулируемые штоки с выдвижным механизмом, где длину можно изменить без механического вмешательства. Для остальных случаев единственный безопасный способ – установка выноса с отрицательным углом или более низкого руля.
Как проверить геометрию рамы после модификации
После изменения длины подседельной трубы или других элементов рамы критически важно убедиться в сохранении её геометрической целостности. Начните с измерения ключевых параметров: длины верхней трубы (от центра рулевой колонки до подседельного штыря), высоты каретки (расстояние от земли до центра каретки) и угла наклона рулевой колонки. Используйте штангенциркуль или лазерный дальномер для точности до 1 мм. Сравните полученные данные с заводскими спецификациями модели – отклонения более 3–5 мм могут указывать на деформацию или ошибки при резке.
Проверьте параллельность перьев заднего треугольника относительно продольной оси рамы. Для этого положите велосипед на ровную поверхность и измерьте расстояние от оси заднего колеса до двух точек на нижней трубе (например, у каретки и у рулевой колонки). Разница в замерах не должна превышать 2 мм. Если значения отличаются, рама могла искривиться при сварке или резке – это повлияет на управляемость и износ трансмиссии.
Оцените симметричность заднего треугольника. Снимите колесо и закрепите раму в тисках за рулевую колонку. Натяните нить от оси дропаутов до противоположной точки на нижней трубе. Измерьте расстояние от нити до каждого пера в трёх точках: у дропаутов, посередине и у стыка с подседельной трубой. Асимметрия более 1 мм потребует правки или повторной сварки.
Проконтролируйте углы наклона рулевой и подседельной труб. Для этого используйте цифровой угломер или приложение для смартфона с гироскопом. Угол рулевой колонки (обычно 68–74°) влияет на устойчивость, а подседельной (71–75°) – на посадку. Допустимое отклонение – ±0,5°. При больших расхождениях рама будет вести себя непредсказуемо на спусках или при педалировании.
Проверьте соосность рулевой колонки и подседельного штыря. Установите раму на ровную поверхность и вставьте в рулевую колонку длинный стержень (например, трубу диаметром 1″). Направьте его на центр подседельного штыря – визуальная линия должна проходить через ось без смещений. Если стержень упирается в стенку трубы, рама деформирована. Альтернативный метод: используйте лазерный уровень, закреплённый на рулевой колонке, и проверьте проекцию на подседельную трубу.
Тест-драйв – обязательный этап. После сборки велосипеда проедьтесь по ровной дороге, обращая внимание на поведение руля: он не должен тянуть в сторону или вибрировать на скорости. На неровностях рама не должна издавать скрипов или стуков – это признаки внутренних напряжений. Если при торможении переднее колесо «уводит» в сторону, проверьте угол наклона вилки и выравнивание дропаутов.
Для финальной проверки используйте стенд для центровки колёс. Установите велосипед и прокрутите колесо: биение обода более 0,5 мм при вращении указывает на смещение заднего треугольника или деформацию дропаутов. Если рама прошла все тесты, но управляемость остаётся неудовлетворительной, обратитесь к профессиональному веломеханику для диагностики на специальном оборудовании, например, лазерном стенде для проверки геометрии.
