Компрессор кондиционера в Opel Astra H (выпуск 2004–2009 гг.) расположен в передней части двигательного отсека, с левой стороны по ходу движения. Его легко идентифицировать по характерному алюминиевому корпусу и приводному ремню, который соединяет его со шкивом коленвала. В моделях с двигателями Z16XEP, Z18XER и Z14XEP компрессор крепится к блоку цилиндров через кронштейн и имеет электромагнитную муфту для включения/отключения.
Основные признаки неисправности компрессора: посторонние шумы (скрежет, стук) при работе кондиционера, отсутствие холодного воздуха при включенной системе, утечка хладагента (масляные пятна на корпусе или трубках). Перед диагностикой проверьте уровень фреона (должен быть в пределах 450–550 г для R134a) и состояние предохранителя F22 (15 А) в блоке под капотом.
Для доступа к компрессору снимите защитный кожух двигателя и передний бампер (при необходимости). Отсоедините разъем электромагнитной муфты и открутите болты крепления (обычно 3–4 шт., размер головки – 10 мм). Обратите внимание на состояние приводного ремня: трещины или износ требуют замены. При демонтаже избегайте перегибов трубок системы кондиционирования – это может привести к повреждению уплотнений.
Если компрессор не включается, проверьте датчик давления (расположен на трубке высокого давления, рядом с радиатором кондиционера). При напряжении менее 12 В на контактах муфты возможен обрыв цепи или неисправность реле (находится в блоке предохранителей под капотом, позиция K12). Для точной диагностики используйте сканер OP-COM или Tech2 – коды ошибок P0530–P0533 указывают на проблемы с датчиком давления.
Компрессор кондиционера Opel Astra H: расположение и поиск
Компрессор кондиционера в Opel Astra H (выпуск 2004–2009 гг.) находится в передней части двигательного отсека, с левой стороны по ходу движения. Его легко идентифицировать по характерному алюминиевому корпусу цилиндрической формы и двум подключенным трубкам системы кондиционирования – всасывающей (толще) и нагнетающей (тоньше). На моделях с двигателями Z16XEP, Z18XER и Z14XEP компрессор крепится к блоку цилиндров через кронштейн, а привод осуществляется поликлиновым ремнем от шкива коленвала.
Для доступа к компрессору потребуется снять:
- защиту картера (если установлена);
- поликлиновой ремень – ослабляется натяжитель ключом на 15 мм;
- электрический разъем муфты компрессора (фишка с двумя проводами);
- трубки кондиционера – откручиваются шестигранником на 10 мм (предварительно стравливается фреон).
На автомобилях с двигателем Z18XER мешает генератор – его придется демонтировать или отвести в сторону.
Типичные признаки неисправности компрессора: посторонние шумы (скрежет, стук) при включении кондиционера, отсутствие холодного воздуха, масляные подтеки на корпусе или трубках. Если муфта не срабатывает, проверьте предохранитель F22 (30 А) в блоке под капотом и реле K40 в салонном блоке. Напряжение на разъеме муфты должно быть не менее 12 В при включенном кондиционере.
При замене компрессора обязательно замените:
- ресивер-осушитель (расположен рядом с радиатором кондиционера);
- расширительный клапан (находится на трубке перед испарителем);
- уплотнительные кольца на трубках – используйте только оригинальные (номер по каталогу: 6338190).
После установки нового компрессора система требует вакуумирования и заправки фреоном R134a (550–600 г) с добавлением 20 мл масла PAG 46.
Частая ошибка при поиске компрессора – перепутывание его с насосом ГУР, который расположен выше и имеет аналогичный шкив. Отличить можно по трубкам: у насоса ГУР они резиновые, а у компрессора – алюминиевые с резьбовыми соединениями. На моделях с дизельным двигателем 1.7 CDTI компрессор смещен ближе к радиатору, а доступ к нему осложнен из-за турбины.
Если компрессор работает, но кондиционер слабо холодит, проверьте давление в системе манометрической станцией. Нормальные значения: 2–3 бара на низком давлении (синяя шкала) и 15–20 бар на высоком (красная шкала) при температуре окружающего воздуха +20°C. Превышение 25 бар указывает на засорение конденсора или избыток фреона, а давление ниже 1 бара – на утечку или неисправность компрессора.

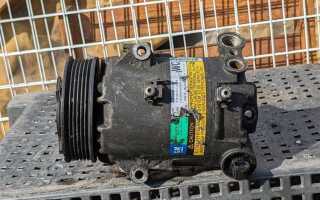

Где находится компрессор кондиционера в Opel Astra H
Компрессор кондиционера в Opel Astra H расположен в передней части двигателя, с левой стороны по ходу движения автомобиля. Он крепится к блоку двигателя через кронштейн и соединён с коленвалом поликлиновым ремнём. Для доступа к нему потребуется снять защитный кожух двигателя и, в некоторых случаях, демонтировать передний бампер или его нижнюю часть – особенно если требуется замена или ремонт агрегата.
В моделях с двигателями Z16XER, Z18XER и A16XER компрессор находится непосредственно под генератором и насосом гидроусилителя руля. Его легко опознать по характерной алюминиевой крышке с ребристой поверхностью и двум трубкам системы кондиционирования – впускной (толстой) и выпускной (тонкой). На корпусе часто присутствует наклейка с артикулом или логотипом производителя, например, Denso или Sanden.
При поиске компрессора обратите внимание на электрический разъём, подключённый к его муфте. Он находится на передней части агрегата и питается от бортовой сети через предохранитель F21 (15 А) в блоке предохранителей под капотом. Если кондиционер не включается, проверьте именно этот разъём на предмет окисления или обрыва проводов – частая проблема на автомобилях с пробегом свыше 100 000 км.
Для визуального осмотра или замены компрессора удобнее всего использовать подъёмник или смотровую яму. В условиях гаража можно обойтись домкратом, но потребуется снять левое переднее колесо и подкрылок. При демонтаже обязательно сбросьте давление в системе кондиционирования через сервисный клапан на магистрали низкого давления – игнорирование этого шага приведёт к выбросу хладагента и возможным травмам.

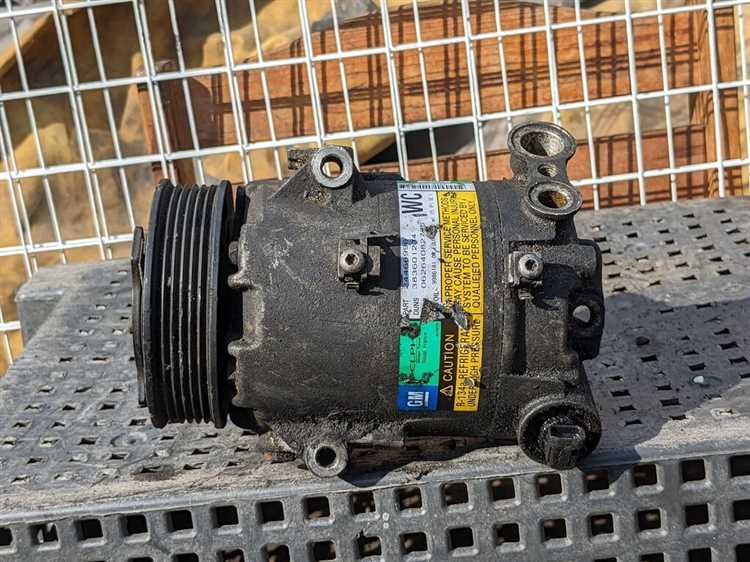

Как определить неисправность компрессора по внешним признакам
Первый признак – шум при работе. Исправный компрессор Opel Astra H издает равномерный гул на уровне 50–60 дБ. Если слышны металлический скрежет, стук или визг, это указывает на износ подшипников муфты или внутренних деталей. При запуске кондиционера обратите внимание на резкие изменения звука: внезапное усиление шума или его исчезновение при включении муфты – сигнал о неисправности электромагнитной катушки или заедании привода.
Масляные подтеки на корпусе компрессора или соседних узлах – прямой индикатор утечки хладагента. В системе кондиционера Astra H используется масло PAG 46, которое смешивается с фреоном R134a. Если на шлангах, сальниках или самом компрессоре видны жирные пятна, проверьте давление в системе манометрической станцией: при значении ниже 2 бар на стороне низкого давления компрессор работает всухую, что приводит к перегреву и заклиниванию. Особое внимание уделите переднему сальнику вала – через него чаще всего происходит утечка.
Неравномерное охлаждение или его отсутствие при работающем кондиционере может быть вызвано заклиниванием компрессора. Проверьте вращение шкива муфты: если он не проворачивается рукой при выключенном двигателе, а при включении кондиционера слышен характерный щелчок муфты без последующего вращения, компрессор заклинило. В этом случае немедленно отключите систему, чтобы избежать обрыва ремня привода и повреждения генератора. Для диагностики используйте тестер: сопротивление катушки муфты должно составлять 3,5–4,5 Ом – отклонение от этих значений указывает на обрыв или короткое замыкание.
Инструменты и материалы для доступа к компрессору
Для демонтажа компрессора кондиционера на Opel Astra H потребуется набор торцевых головок с удлинителями: 10, 13, 15 и 17 мм – стандартные размеры для болтов крепления агрегата и кронштейнов. Обязателен динамометрический ключ с диапазоном 20–100 Н·м для затяжки болтов с указанным моментом (например, крепление компрессора – 25 Н·м). Шестигранные ключи на 5 и 6 мм понадобятся для снятия штуцеров трубок системы кондиционирования. Не обойтись без съемника стопорных колец (для фиксаторов шкива) и специального ключа для откручивания гайки приводного шкива – часто используется головка на 32 мм с шестигранным профилем.
Из расходных материалов критически важны новые уплотнительные кольца для трубок высокого и низкого давления – оригинальные номера Opel: 13 38 164 (для трубки низкого давления) и 13 38 165 (для высокого). Для герметизации резьбовых соединений применяйте анаэробный герметик Loctite 574 или аналогичный, устойчивый к хладагенту R134a. Запаситесь вакуумным насосом с манометрическим коллектором для последующей эвакуации системы – минимальная производительность насоса должна составлять 50 л/мин. Для проверки герметичности после установки используйте электронный течеискатель с чувствительностью не ниже 5 г/год.
Дополнительно подготовьте страховочные ремни или цепи для фиксации двигателя при снятии кронштейнов компрессора – подъемник или домкрат с резиновой подкладкой предотвратит повреждение поддона. Для очистки посадочных мест уплотнительных колец используйте безворсовую салфетку и спирт (изопропиловый, не менее 90%). При работе с электрической частью (датчик давления, муфта) потребуется мультиметр с функцией проверки сопротивления – номинальное значение для катушки муфты составляет 3,2–3,8 Ом при 20°C.
Пошаговая разборка передней части для снятия компрессора
Отсоедините клемму «минус» аккумулятора, затем слейте хладагент через сервисный порт на магистрали низкого давления (расположен на трубке диаметром 16 мм с синей меткой). Демонтируйте передний бампер: открутите 6 винтов Torx T25 под нижней решёткой, 4 болта M10 на лонжеронах и 2 пластиковых фиксатора в арках колёс. Снимите радиатор кондиционера, отсоединив от него 2 шланга (заглушите их сразу, чтобы избежать попадания влаги) и открутив 4 болта M8 крепления к конденсору. Отведите радиатор в сторону, не отключая электровентилятор – его разъём находится за левой фарой.
Снимите ремень привода: ослабьте натяжитель ключом на 15 мм (болт на 13 мм в центре ролика), затем снимите ремень со шкива компрессора. Отсоедините электрический разъём компрессора (зафиксирован защёлкой, потяните вверх) и открутите 3 болта M10 крепления к кронштейну – два сверху (доступны через отверстия в шкиве) и один снизу. Вытащите компрессор вперёд, наклонив его на 15° для обхода трубок высокого давления. Не переворачивайте компрессор – масло может вытечь из картера.
