Предохранитель Ig2 – один из ключевых элементов электросистемы современных автомобилей, отвечающий за защиту цепей зажигания и связанных с ними компонентов. В большинстве моделей он маркируется как 20–30 А и располагается в монтажном блоке под капотом или в салоне. Его основная задача – предотвращать перегрузки в цепи катушек зажигания, модуля управления двигателем (ECU) и датчиков, критически важных для работы силового агрегата.
При выходе из строя Ig2 автомобиль может не заводиться, глохнуть на ходу или демонстрировать ошибки по системе зажигания (например, P0351–P0354 для катушек). В отличие от стандартных предохранителей, Ig2 часто работает в условиях повышенных токовых нагрузок, особенно в двигателях с непосредственным впрыском или турбонаддувом. Рекомендуется проверять его целостность при первых признаках нестабильной работы мотора, используя мультиметр в режиме прозвонки.
Замена Ig2 требует соблюдения двух правил: использовать предохранитель строго соответствующего номинала (завышенный ток приведет к повреждению проводки) и проверять состояние контактов в разъеме монтажного блока. Окисление или оплавление гнезда – частая причина повторных срабатываний. В автомобилях с пробегом свыше 100 000 км рекомендуется параллельно осматривать провода, идущие к катушкам зажигания, на предмет износа изоляции.
В некоторых моделях (например, Volkswagen Golf 5, Skoda Octavia 2) Ig2 также защищает цепь топливного насоса. В этом случае его перегорание может сопровождаться отсутствием давления в топливной рампе. Для диагностики достаточно измерить напряжение на контактах насоса при включении зажигания – если оно отсутствует, проблема с высокой вероятностью кроется в предохранителе или реле.
Ig2 предохранитель: назначение и функции в автомобиле
Предохранитель Ig2 (Ignition 2) – элемент электрической цепи, отвечающий за защиту вторичных цепей зажигания и связанных с ними систем. В большинстве современных автомобилей он располагается в монтажном блоке под капотом или в салоне, часто с маркировкой на крышке блока или в технической документации. Номинал Ig2 обычно составляет 10–30 А, в зависимости от модели автомобиля и нагрузки на цепь. Его основная задача – предотвращение перегрева и возгорания проводки при коротком замыкании или перегрузке в цепях, питающих катушки зажигания, датчики положения коленвала и распредвала, а также модули управления двигателем.
При выходе из строя Ig2 автомобиль может не заводиться или работать с перебоями. Типичные симптомы: отсутствие искры на свечах, ошибки в работе системы зажигания (например, P0351–P0358 для катушек), нестабильные обороты холостого хода. Для диагностики достаточно проверить предохранитель визуально на целостность плавкой вставки или прозвонить мультиметром. Если он перегорел, перед заменой необходимо устранить причину перегрузки – проверить проводку на повреждения, состояние катушек зажигания и датчиков.
В автомобилях с системой непосредственного впрыска топлива (GDI, TFSI) Ig2 может также защищать цепи топливных форсунок или насосов высокого давления. В таких случаях перегорание предохранителя приводит к остановке двигателя из-за отсутствия подачи топлива. Владельцам таких моделей рекомендуется всегда иметь запасной предохранитель соответствующего номинала, так как его отказ в пути может обездвижить автомобиль. При замене важно использовать предохранитель с идентичным номиналом – установка более мощного элемента чревата повреждением проводки или возгоранием.
В некоторых автомобилях (например, Toyota, Lexus) Ig2 интегрирован в цепь системы запуска и может влиять на работу стартера или иммобилайзера. Если после замены предохранителя проблема сохраняется, необходимо проверить реле зажигания и контакты в разъемах. В моделях с электронным управлением дроссельной заслонкой (ETCS) Ig2 иногда отвечает за питание блока управления дросселем – его перегорание вызывает переход двигателя в аварийный режим с ограничением оборотов.
Для продления срока службы Ig2 рекомендуется периодически проверять состояние электрических соединений в цепях зажигания. Окисленные контакты или поврежденная изоляция проводов увеличивают нагрузку на предохранитель, приводя к его преждевременному выходу из строя. Особое внимание стоит уделить автомобилям с пробегом свыше 100 000 км – в них чаще встречаются изношенные катушки зажигания, создающие дополнительную нагрузку на цепь.
При частых перегораниях Ig2 без видимых причин стоит обратиться к специалисту для диагностики генератора и аккумулятора. Повышенное напряжение в бортовой сети (выше 14,5 В) может вызывать перегрузку предохранителей, включая Ig2. В таких случаях проблема решается регулировкой или заменой реле-регулятора напряжения. Игнорирование систематических отказов предохранителя может привести к более серьезным неисправностям, включая выход из строя ЭБУ двигателя.

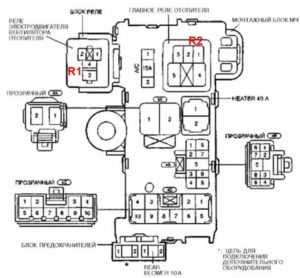

Где находится предохранитель Ig2 в разных моделях автомобилей
В Toyota Camry (2018–2023) предохранитель Ig2 расположен в блоке реле и предохранителей под капотом, в правой части моторного отсека. Он маркирован как «IG2» на пластиковой крышке блока и имеет номинал 10 А. Для доступа требуется снять защитную крышку, зафиксированную защёлками.
На Honda CR-V (2017–2021) Ig2 находится в салонном блоке предохранителей, слева от рулевой колонки, за пластиковой панелью. Номер предохранителя – 15, номинал – 7,5 А. Панель крепится на клипсах, которые легко отщёлкиваются без инструментов.
В Ford Focus III (2011–2018) предохранитель Ig2 размещён в блоке под приборной панелью со стороны водителя. Он обозначен как «F37» (15 А) на схеме, прикреплённой к внутренней стороне крышки. Для замены потребуется отвертка с плоским шлицем, чтобы снять декоративную накладку.
У Kia Rio (2017–2023) Ig2 находится в блоке предохранителей в моторном отсеке, рядом с аккумулятором. На схеме он подписан «IGN2» (10 А). Блок закрыт пластиковой крышкой с защёлками, а сам предохранитель вынимается пинцетом, входящим в комплект автомобиля.
На Volkswagen Golf VII (2012–2019) предохранитель Ig2 расположен в салонном блоке, под крышкой слева от руля. Его позиция – «SC14» (10 А). Крышка снимается нажатием на фиксаторы, а схема расположения нанесена на её обратной стороне.
В Nissan Qashqai (2014–2021) Ig2 находится в блоке предохранителей под капотом, в левой части моторного отсека. Он обозначен как «10A IGN2» на крышке блока. Для доступа необходимо отсоединить минусовую клемму аккумулятора, так как блок расположен рядом с ней.
Какие электрические цепи защищает предохранитель Ig2
Предохранитель Ig2 в большинстве современных автомобилей отвечает за защиту цепей зажигания и связанных с ними систем. В моделях Volkswagen, Škoda и Audi с двигателями TSI/TFSI он защищает цепь управления катушками зажигания, датчиком положения коленвала (ДПКВ) и датчиком распредвала (ДПРВ). При перегрузке или коротком замыкании в этих цепях Ig2 перегорает, предотвращая повреждение ЭБУ двигателя, стоимость которого может превышать 50 000 рублей. В автомобилях с системой непосредственного впрыска топлива (например, 1.8 TSI) через Ig2 также запитывается топливный насос высокого давления (ТНВД), что делает его критически важным для запуска двигателя.
В электрических схемах Renault и Nissan (например, в двигателях M4R или MR20DE) предохранитель Ig2 часто отвечает за цепь главного реле системы управления двигателем. Это реле подает питание на форсунки, датчик массового расхода воздуха (ДМРВ) и клапан регулировки фаз газораспределения (VVT). При выходе Ig2 из строя двигатель либо не заведется, либо перейдет в аварийный режим с ограничением мощности. В таких случаях диагностика начинается с проверки напряжения на контактах реле при включенном зажигании – нормальное значение должно составлять 12 В.
В корейских автомобилях (Kia, Hyundai) с двигателями GDI (например, 2.0 GDI или 1.6 T-GDI) предохранитель Ig2 защищает цепь блока управления зажиганием (ICM) и датчика детонации. При перегорании Ig2 на приборной панели загорается ошибка P0325 (неисправность датчика детонации), а двигатель начинает работать с повышенной вибрацией. Для проверки целостности цепи рекомендуется использовать мультиметр в режиме прозвонки: сопротивление между контактами датчика детонации должно быть в пределах 400–600 кОм.
В автомобилях BMW с двигателями N52/N55 предохранитель Ig2 (обозначенный как F10 в блоке предохранителей) защищает цепь Valvetronic – системы бесступенчатого изменения подъема клапанов. При перегорании Ig2 двигатель теряет динамику, а на экране iDrive появляется сообщение «Ошибка системы Valvetronic». Для восстановления работоспособности необходимо заменить предохранитель на идентичный по номиналу (обычно 10–15 А) и проверить электродвигатель Valvetronic на короткое замыкание – его сопротивление должно составлять 2–5 Ом.
Как проверить работоспособность предохранителя Ig2 мультиметром
Перед началом проверки отключите зажигание и извлеките предохранитель Ig2 из блока. В большинстве автомобилей он расположен в монтажном блоке под капотом или в салоне, маркировка указана на крышке или в руководстве по эксплуатации. Для точной идентификации сверьтесь с электрической схемой – Ig2 обычно защищает цепи системы зажигания, топливного насоса или электронного блока управления.
Настройте мультиметр в режим проверки сопротивления (омметр) на пределе 200 Ом или меньше. Если прибор не имеет автоматического выбора диапазона, выберите минимальный предел для повышения точности. Коснитесь щупами металлических контактов на торцах предохранителя: исправный элемент покажет сопротивление близкое к 0 Ом (обычно 0,1–0,5 Ом). Значение выше 1 Ом указывает на частичный обрыв или окисление контактов.
Если мультиметр показывает бесконечное сопротивление (OL или 1 на дисплее), предохранитель перегорел. Визуально осмотрите плавкую вставку через прозрачный корпус: при обрыве нить внутри будет разорвана или почернела. Даже микроскопические повреждения делают элемент неработоспособным – замена обязательна.
Для проверки под напряжением переведите мультиметр в режим измерения постоянного напряжения (DCV) на пределе 20 В. Вставьте предохранитель обратно в блок, не включая зажигание. Подсоедините черный щуп к массе автомобиля (например, к минусовой клемме аккумулятора), а красный – к входному контакту предохранителя. Включите зажигание: на исправном Ig2 должно быть напряжение, равное бортовой сети (12–14 В). Отсутствие напряжения говорит о проблеме в цепи до предохранителя.
Проверьте выходной контакт предохранителя тем же способом. Если на входе есть напряжение, а на выходе нет – элемент неисправен. При наличии напряжения на обоих контактах, но неработающей цепи, ищите обрыв или короткое замыкание после предохранителя. Используйте электрическую схему для трассировки проводки.
Некоторые мультиметры имеют режим прозвонки с звуковым сигналом. Включите этот режим и коснитесь щупами контактов предохранителя: непрерывный звук подтвердит целостность, отсутствие сигнала – обрыв. Этот метод удобен для быстрой проверки, но не заменяет измерение сопротивления, так как не выявляет частичные повреждения.
При замене предохранителя используйте элемент с идентичным номиналом (обычно 10–30 А для Ig2). Установка предохранителя с завышенным током приведет к повреждению защищаемой цепи при коротком замыкании. Если новый предохранитель сразу перегорает, в цепи присутствует короткое замыкание – устраните его перед повторной установкой.
После проверки и замены предохранителя протестируйте работу системы, которую он защищает. Например, для цепи топливного насоса включите зажигание и прислушайтесь к характерному звуку работы насоса в течение 2–3 секунд. Если система не функционирует, проведите диагностику с помощью сканера ошибок или осциллографа.
Признаки перегоревшего предохранителя Ig2 и их последствия
Второй характерный признак – неработающие приборы на панели, связанные с системой зажигания. Это могут быть тахометр, индикатор давления масла или контрольная лампа «Check Engine». На некоторых моделях (например, Volkswagen Passat B6, Skoda Octavia A5) пропадает подсветка комбинации приборов, так как Ig2 отвечает за питание цепей освещения панели.
При перегорании Ig2 на автомобилях с автоматической коробкой передач возможен переход в аварийный режим. ЭБУ трансмиссии теряет связь с блоком управления двигателем, что приводит к ограничению оборотов и фиксированным передачам. На дисплее бортового компьютера появляется ошибка типа «P0700» или «U0100», указывающая на потерю связи с ЭБУ двигателя.
На машинах с системой бесключевого доступа (например, Toyota Camry 70-го кузова, Lexus RX350) перегорание Ig2 вызывает отказ функции запуска двигателя кнопкой «Start/Stop». Иммобилайзер не получает питание, и даже при наличии ключа в зоне действия антенны система остается заблокированной. В некоторых случаях перестает работать центральный замок.
Последствия игнорирования проблемы зависят от конструкции автомобиля. На моделях с распределенным впрыском (MPI) длительная эксплуатация с перегоревшим Ig2 приводит к заливанию свечей топливом из-за отсутствия искры. На двигателях с непосредственным впрыском (GDI, TFSI) возможен гидроудар при попытке запуска, так как топливо продолжает поступать в цилиндры без воспламенения.
На автомобилях с турбонаддувом (например, Ford Focus ST, BMW 335i) перегоревший Ig2 вызывает отключение турбины из-за отсутствия сигнала с датчика давления наддува. Это приводит к резкому падению мощности и возможному повреждению турбокомпрессора из-за масляного голодания при работе на высоких оборотах без нагрузки.
Для диагностики используйте мультиметр в режиме прозвонки. Проверьте предохранитель Ig2 на обрыв: сопротивление должно быть близко к нулю. Если предохранитель цел, измерьте напряжение на его контактах при включенном зажигании – должно быть 12 В. При отсутствии напряжения проверьте реле питания ЭБУ и целостность проводки от блока предохранителей до разъема ЭБУ.
Замена предохранителя Ig2 не всегда решает проблему. Если новый предохранитель перегорает сразу после установки, ищите короткое замыкание в цепи. Наиболее частые причины: повреждение изоляции проводов в жгуте, идущем к ЭБУ, неисправность реле или выход из строя самого блока управления. На автомобилях с пробегом свыше 150 000 км проверьте состояние разъемов – окисление контактов приводит к повышенному сопротивлению и перегреву цепи.
