Как отрегулировать стрелки на панели приборов приора

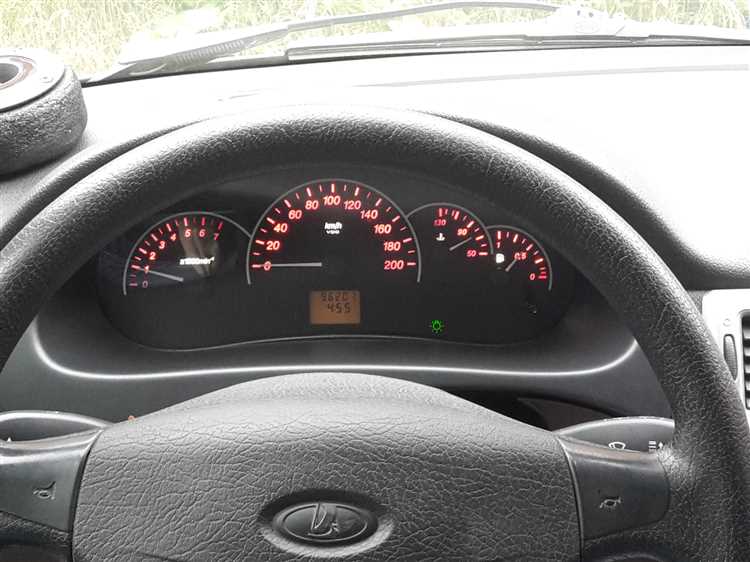

Приборная панель Лада Приора (модели 2170–2172) оснащена аналоговыми указателями, которые со временем могут смещаться из-за вибраций, перепадов температур или некорректного отключения аккумулятора. Даже небольшое отклонение стрелки спидометра или тахометра на 2–3 мм от нулевой отметки приводит к искажению показаний на 5–10 км/ч или 200–300 об/мин соответственно. Восстановление точности требует не только аккуратности, но и понимания особенностей конструкции.

В большинстве случаев проблема решается программной калибровкой через диагностический разъем OBD-II с использованием адаптера ELM327 и ПО OpenDiag или VCDS. Однако перед этим необходимо проверить механическую часть: стрелки должны свободно вращаться без заеданий, а их посадка на осях – быть плотной. Если при легком постукивании по панели стрелка смещается, потребуется демонтаж приборки и проверка крепления осей мотор-редукторов.

Для ручной регулировки без диагностического оборудования используйте метод «сброса питания»: отключите аккумулятор на 10–15 минут, затем подключите и включите зажигание, не заводя двигатель. Стрелки должны автоматически откалиброваться, пройдя полный ход от минимума до максимума. Если этого не произошло, проверьте предохранитель F1 (10А) в монтажном блоке – его перегорание блокирует инициализацию приборов. В случае повторного сбоя потребуется замена микросхемы 93С66 на плате панели или перепрошивка контроллера.

При замене стрелок или мотор-редукторов учитывайте, что новые элементы могут иметь другой шаг калибровки. После установки обязательно выполните процедуру обнуления через диагностику, иначе показания останутся некорректными. Для моделей с CAN-шиной (выпуск после 2013 года) используйте только прошивки версии 2.0.4 и выше – более ранние не поддерживают корректную синхронизацию стрелок.

Необходимые инструменты для снятия и настройки приборной панели

Для демонтажа и регулировки стрелок приборной панели Лада Приора потребуется минимальный набор инструментов, но каждый из них должен быть качественным и подходящим по размеру. Основной инструмент – крестовая отвёртка с магнитным наконечником PH2. Она понадобится для откручивания саморезов, фиксирующих декоративные накладки и саму панель. Магнитный наконечник предотвратит падение крепежа в труднодоступные места.

Шестигранный ключ на 5 мм или торцевая головка с трещоткой необходимы для снятия рулевого кожуха и доступа к нижним креплениям панели. Без этого инструмента невозможно демонтировать облицовку без повреждений. Рекомендуется использовать ключ с удлинённой рукояткой для удобства работы в стеснённых условиях.

Пластиковые монтажные лопатки или набор съёмников для обшивки помогут аккуратно отсоединить декоративные элементы без царапин и сколов. Металлические инструменты применять не стоит – они могут повредить пластик. Оптимальный вариант – лопатки из нейлона или поликарбоната с тонким краем.

Мультиметр с функцией проверки напряжения до 20 В понадобится для диагностики электрических цепей приборной панели. Перед регулировкой стрелок необходимо убедиться в исправности датчиков и проводки. Проверяйте контакты на разъёмах – окисление или обрыв провода часто становятся причиной некорректной работы указателей.

Для точной настройки положения стрелок потребуется тонкая отвёртка с плоским жалом шириной 2–3 мм. Она позволит поддеть и аккуратно сдвинуть стрелку на оси механизма. Важно: не используйте силу – избыточное давление может повредить калибровочный механизм или сломать стрелку.

Антистатическая кисточка или мягкая щётка нужны для очистки приборной панели от пыли перед сборкой. Мелкие частицы, попавшие внутрь, могут вызвать заедание стрелок или искажение показаний. Избегайте сжатого воздуха – он способен повредить чувствительные элементы.

Фиксатор резьбы (например, Loctite 243) пригодится при обратной сборке, если крепёжные элементы ослабли. Наносите его на резьбу саморезов тонким слоем – это предотвратит самопроизвольное откручивание из-за вибрации. Не используйте клей или герметики – они усложнят последующий демонтаж.

Запасные предохранители на 7,5 А и 10 А (в зависимости от модификации Приоры) не будут лишними. При работе с электрикой всегда есть риск короткого замыкания. Проверяйте целостность предохранителей F1 и F11 в монтажном блоке – они отвечают за питание приборной панели.

Пошаговая разборка панели приборов без повреждения креплений

Перед началом работ отключите аккумулятор, сняв клемму «минус». Это предотвратит короткое замыкание и сброс настроек бортового компьютера. Подготовьте инструменты: пластиковые монтажные лопатки (2–3 шт.), крестовую отвёртку PH2, плоскую отвёртку с тонким жалом, пинцет и магнитную головку на 10 мм.

Снимите верхнюю накладку панели приборов, поддев её пластиковой лопаткой с левой стороны. Крепится она на четырёх защёлках: две сверху и две снизу. Аккуратно отсоедините разъём подсветки кнопки аварийной сигнализации, потянув фиксатор вверх. Не тяните за провода – только за корпус разъёма.

Открутите два винта крепления комбинации приборов (расположены в верхних углах) крестовой отвёрткой PH2. Винты имеют резьбу М5 и длину 12 мм. После этого потяните панель на себя, пока не освободятся нижние защёлки. Они находятся за выступами на корпусе и требуют лёгкого покачивания для высвобождения.

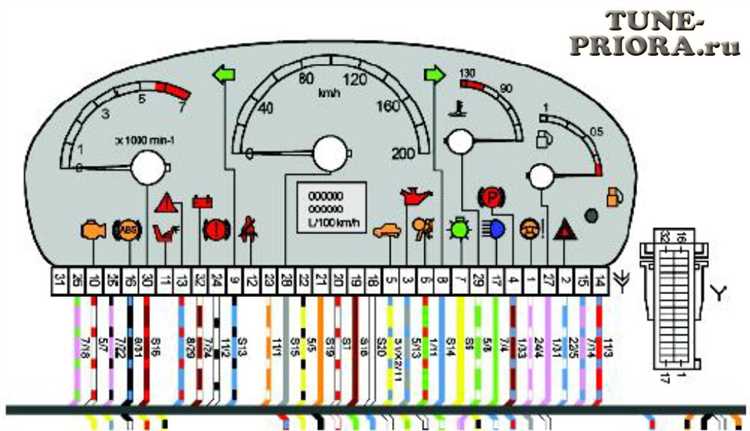

Отсоедините три разъёма от задней части панели:

• Основной 16-контактный разъём (серого цвета) – нажмите на фиксатор и потяните вниз.
• Разъём подсветки (белый, 4 контакта) – сдвиньте фиксатор в сторону и отсоедините.
• Разъём датчика уровня топлива (чёрный, 2 контакта) – отожмите защёлку пальцем.

При работе с разъёмами избегайте перекосов – они могут сломаться при неправильном усилии.

Для снятия стрелок используйте специальный съёмник или тонкую пластиковую карту. Подденьте стрелку у основания, равномерно надавливая по окружности. Если стрелка не поддаётся, прогрейте место крепления феном при температуре 60–70°C в течение 30 секунд. Это размягчит клей и облегчит демонтаж.

При обратной сборке проверьте состояние защёлок и направляющих. Нанесите на них тонкий слой силиконовой смазки, если обнаружены следы износа. Стрелки устанавливайте вручную, совместив их с нулевыми отметками шкал. Перед окончательной фиксацией подайте питание и убедитесь, что стрелки возвращаются в исходное положение без заеданий.

Сборку проводите в обратном порядке. Затягивайте винты крепления с усилием 2–3 Н·м, избегая перетяжки. После установки проверьте работу всех индикаторов и отсутствие посторонних шумов при включении зажигания. Если стрелки не реагируют на команды, повторно проверьте подключение разъёмов.

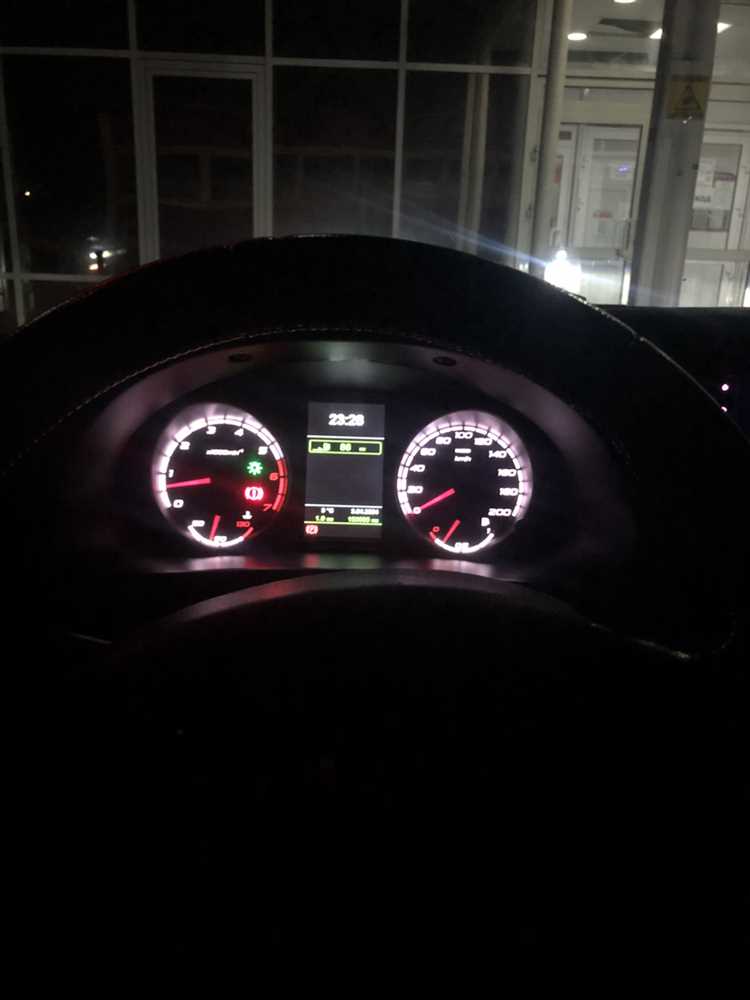

Калибровка стрелок спидометра и тахометра после демонтажа

После снятия приборной панели Лада Приора стрелки спидометра и тахометра часто смещаются из-за механического воздействия или отключения питания. Калибровка необходима для восстановления точности показаний. Процедура отличается от сброса ошибок ЭБУ и требует прямого вмешательства в работу шаговых двигателей приборов.

Для калибровки потребуется диагностический адаптер ELM327 с поддержкой протокола K-Line (версия 1.5 или новее) и программа «OpenDiag» или «Vasya Diagnost». Подключите адаптер к OBD-II разъему автомобиля, запустите двигатель и активируйте режим диагностики приборной панели. В меню выберите пункт «Калибровка стрелок» – система автоматически переместит стрелки в крайние положения, а затем вернет их на нулевую отметку.

Если автоматическая калибровка не дала результата, выполните ручную настройку через тестовый режим приборной панели. Для этого:

• Выключите зажигание и зажмите кнопку сброса суточного пробега.
• Удерживая кнопку, включите зажигание – на дисплее появится код «0.0».
• Нажмите кнопку еще раз, чтобы перейти в режим теста стрелок (код «1.0»).
• Стрелки спидометра и тахометра начнут плавно перемещаться от 0 до максимума и обратно.
• После остановки стрелок на нуле выключите зажигание – калибровка завершена.

Если механическая часть исправна, но стрелки все равно смещены, снимите панель и вручную установите их на нулевую отметку. Для этого аккуратно подденьте стрелку плоской отверткой, удерживая вал шагового двигателя пинцетом, и зафиксируйте в правильном положении. Избегайте чрезмерного усилия – пластиковые шестерни механизма легко повредить. После установки повторно запустите тестовый режим для проверки корректности работы.

Устранение люфта и заеданий механизма стрелок

Люфт стрелок на приборной панели Лада Приора чаще всего возникает из-за износа пластиковых шестерён в механизме шагового двигателя. Проверьте состояние зубцов: если они стёрты или деформированы, замените шестерню на новую (артикул 2170-3801010-01 для тахометра, 2170-3801020-01 для спидометра). Демонтируйте комбинацию приборов, отсоединив разъёмы и открутив крепёжные винты (4 шт. под Torx T20).

Заедания стрелок провоцируются загрязнением направляющих осей или недостаточной смазкой. Снимите стрелку, поддев её пластиковым съёмником или тонкой отвёрткой, обёрнутой изолентой. Очистите ось от старой смазки и пыли спиртом, затем нанесите тонкий слой силиконовой смазки (например, Molykote 111). Избегайте избытка – лишняя смазка притянет пыль.

Проверьте посадочное место стрелки на оси. Если оно расшатано, восстановите натяг, аккуратно сжав пластиковые лепестки фиксатора плоскогубцами. Не переусердствуйте: чрезмерное сжатие приведёт к трещинам. Для надёжности зафиксируйте стрелку каплей цианакрилатного клея на торце оси, но не допускайте попадания клея на подвижные части.

Причиной неравномерного хода может быть деформация самой стрелки. Осмотрите её на просвет: изгибы или скручивания устраняются аккуратным выпрямлением пинцетом. Если стрелка металлическая, проверьте магнитные свойства – остаточный магнетизм искажает показания. Размагнитьте её, проведя несколько раз над постоянным магнитом в одном направлении.

Шаговые двигатели Приоры чувствительны к перепадам напряжения. Если стрелка дёргается или зависает, прозвоните цепь мультиметром: падение напряжения на разъёме комбинации приборов ниже 11,8 В указывает на проблемы с проводкой или блоком предохранителей. Проверьте контакты на окисление – очистите их ластиком или специальным спреем (Kontakt 60).

Для диагностики заеданий подключите диагностический сканер и выполните тест приводов (функция «Приводы» в ПО OpenDiag). Если стрелка движется рывками, а сканер показывает ошибки по цепям шаговых двигателей (P0500, P0501), замените неисправный моторчик. Артикулы: 2170-3801015-01 (тахометр), 2170-3801025-01 (спидометр).

При сборке обратите внимание на положение стрелок. Установите их на ноль перед монтажом панели: включите зажигание, не запуская двигатель, и дождитесь, пока стрелки не вернутся в исходное положение. Если этого не происходит, сбросьте адаптации через диагностический разъём (команда «Сброс адаптаций» в ПО).

После ремонта проверьте работу стрелок на ходу. Резкие ускорения и торможения помогут выявить остаточный люфт. Если проблема сохраняется, разберите механизм повторно и замените пружинный фиксатор оси (артикул 2170-3801030). Избегайте использования WD-40 – она оставляет липкий налёт и ускоряет износ пластика.

Проверка точности показаний после регулировки

После механической регулировки стрелок спидометра и тахометра на Приоре необходимо проверить соответствие показаний реальным параметрам. Для этого используйте диагностический сканер ELM327 с программой OpenDiag или аналогичной, подключив его к разъёму OBD-II. Сравните данные с приборной панели и сканера при стабильной скорости 60 км/ч – расхождение не должно превышать 3–5%. Если отклонение больше, требуется повторная калибровка или проверка датчика скорости.

Для проверки тахометра запустите двигатель и зафиксируйте обороты на отметке 2000 об/мин. Показания на панели должны совпадать с данными сканера с погрешностью до 100 об/мин. При больших расхождениях проверьте целостность проводки к датчику положения коленвала (ДПКВ) или замените его – неисправный датчик часто становится причиной некорректных показаний.

Уровень топлива проверяйте на ровной поверхности с известным количеством бензина в баке. Залейте 10 литров и сравните показания стрелки с эталонным значением. Если стрелка отклоняется более чем на 5 мм от расчётной позиции, отрегулируйте потенциометр датчика уровня топлива, расположенный на бензонасосе. Для этого снимите заднее сиденье и получите доступ к модулю.

Температурные датчики проверяйте при холодном двигателе – стрелка должна находиться в начале шкалы. После прогрева до 90°C она должна остановиться на отметке 90–95°C. Если показания не соответствуют, замените датчик температуры охлаждающей жидкости (ДТОЖ) или проверьте его сопротивление мультиметром: при 20°C оно должно составлять 2,2–2,7 кОм, при 90°C – 150–200 Ом.

Для проверки указателя напряжения подключите вольтметр к клеммам аккумулятора и сравните его показания с приборной панелью при работающем двигателе. При 2000 об/мин напряжение должно быть в пределах 13,8–14,4 В. Если стрелка на панели показывает иное значение, проверьте стабилизатор напряжения на генераторе или замените щётки.

Если после всех проверок и регулировок показания остаются неточными, замените комбинацию приборов целиком. На вторичном рынке встречаются панели с прошивкой от других моделей (например, Гранты), что приводит к некорректной работе датчиков. Убедитесь, что артикул панели соответствует 2170-3801010 для Приоры с ABS или 2170-3801010-01 для версий без ABS.

Сборка и установка панели приборов на место

Перед установкой убедитесь, что все электрические разъемы панели приборов очищены от окислов и смазаны контактной пастой (например, КВТ-1). Подключите колодки в строгой последовательности: сначала основной 24-контактный разъем (белый), затем 12-контактный (синий) для подсветки и 6-контактный (черный) для датчиков. Проверьте фиксацию защелок – они должны издавать характерный щелчок. При сборке панели в корпус используйте только оригинальные винты М4×12 с потайной головкой, затягивая их крест-накрест с моментом 1,5–2 Н·м, чтобы избежать перекоса пластика.

После сборки подайте питание и проверьте работу всех индикаторов в тестовом режиме (зажмите кнопку сброса суточного пробега при включении зажигания). Если стрелки не возвращаются в нулевое положение, отключите аккумулятор на 10 минут – это сбросит ошибки CAN-шины.
