Магнитолы Pioneer серии AVH, MVH, FH и DEH поддерживают подключение камер заднего вида через композитный видеовход (RCA) или специализированные разъемы, такие как AV-IN или Reverse Camera Input. Для корректной работы потребуется камера с выходным сигналом NTSC/PAL (чаще всего NTSC для моделей Pioneer) и напряжением питания 12В. Перед началом проверьте совместимость: в инструкции к магнитоле должна быть указана поддержка функции «Reverse Camera» или «Parking Guide».
Основные компоненты для подключения: камера заднего вида с разрешением не ниже 480p (например, Pioneer ND-BC8 или аналоги), коаксиальный кабель RCA с экранированием, провод питания 12В (подключается к фонарю заднего хода), разъем FAKRA (если используется штатная антенна) и адаптер ISO (при необходимости). Из инструментов понадобятся: мультиметр для проверки напряжения, обжимные клещи, изолента и термоусадка. Избегайте использования дешевых кабелей без экранирования – это приведет к помехам на изображении.
Перед монтажом отключите аккумулятор автомобиля, чтобы исключить короткое замыкание. Камеру устанавливайте в зоне номерного знака или на бампере, соблюдая угол обзора 120–170° (широкоугольные модели дают искажения по краям). Питание камеры подключается параллельно лампе заднего хода: найдите провод +12В в жгуте фонаря (обычно зеленый или фиолетовый с черной полосой) и подсоедините через реле или напрямую. Видеосигнал передается по коаксиальному кабелю к магнитоле – используйте штатный разъем RCA на задней панели или адаптер AV-IN.
Настройка магнитолы: в меню «Settings» → «Camera» выберите режим «Auto» или «Reverse Trigger», установите формат сигнала (NTSC для большинства камер) и отрегулируйте зеркальное отображение («Mirror Image»). Если изображение не появляется, проверьте: подключение питания камеры, целостность кабеля (сопротивление должно быть 75 Ом), настройки входа в магнитоле. Для моделей с навигацией (AVIC) дополнительно настройте линии парковки в разделе «Parking Guide».
Выбор совместимой камеры и проверка разъемов магнитолы
Первым шагом определите тип видеовхода на магнитоле Pioneer. Модели после 2015 года (например, AVH-X5800BT, DMH-1500NEX) чаще всего оснащены композитным RCA-разъемом желтого цвета для видеосигнала. Более старые версии (MVH-1400NEX) могут использовать разъем Mini-Jack (3,5 мм) или проприетарный 13-пиновый коннектор. Проверьте заднюю панель устройства: маркировка «CAMERA IN» или «VIDEO IN» укажет на нужный порт. Если разъем отсутствует, потребуется переходник на RCA или адаптер для подключения через USB.
Камера должна поддерживать стандарт NTSC или PAL – большинство магнитол Pioneer работают с NTSC (60 Гц). Уточните этот параметр в технических характеристиках камеры: например, модели Pioneer ND-BC2 или AUTO-VOX CS-2 совместимы по умолчанию. Избегайте камер с HDMI-выходом – они не подойдут без дополнительного конвертера, который снижает качество изображения и увеличивает задержку сигнала.
Обратите внимание на напряжение питания камеры. Стандартные модели требуют 12 В, но некоторые бюджетные варианты (например, Vantop H100) работают от 5 В, что может вызвать проблемы с подключением к бортовой сети автомобиля. Проверьте наличие в комплекте камеры провода с красным (+12 В) и черным (масса) разъемами – они должны соответствовать цветовой маркировке проводов магнитолы или фонаря заднего хода.
Разрешение камеры не критично для аналогового подключения, но влияет на детализацию. Оптимальный выбор – 480–720 ТВЛ (телевизионных линий). Камеры с разрешением выше 1000 ТВЛ (например, Rear View Safety RVS-770613) избыточны для композитного сигнала, так как RCA-вход ограничен 480i. Также убедитесь, что угол обзора камеры составляет 120–170° – меньший угол не обеспечит достаточного охвата, больший вызовет искажения по краям.
Перед покупкой проверьте наличие функции зеркального отображения (Mirror Mode) в настройках магнитолы. Некоторые камеры (например, Pyle PLCM7500) имеют аппаратный переключатель для этого, но если его нет, магнитола должна поддерживать программное переключение. Без этой функции изображение будет отображаться перевернутым слева направо, что сделает парковку неудобной.
Для проверки разъемов магнитолы используйте мультиметр в режиме прозвонки. Подсоедините щупы к контактам RCA-разъема: центральный пин (сигнал) должен иметь сопротивление 75 Ом относительно корпуса, боковой контакт (земля) – 0 Ом. Если значения отличаются, возможно повреждение порта или необходимость замены кабеля. Для Mini-Jack проверьте контакты на наличие окислов – они часто становятся причиной помех в изображении.

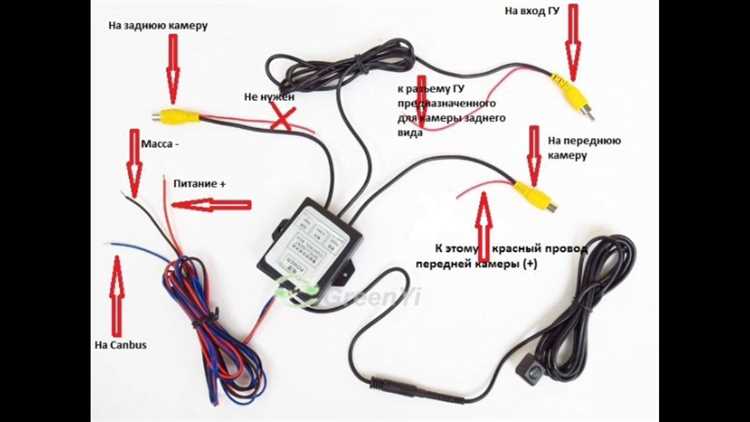

Подготовка необходимых инструментов и материалов для подключения
Для подключения камеры заднего вида к магнитоле Pioneer потребуется набор инструментов, адаптированный под специфику автомобиля и модели устройства. Базовый комплект включает крестовую и плоскую отвёртки (размер PH2 и SL5 для большинства креплений), набор торцевых ключей (8–12 мм) и пассатижи с изолированными ручками. Обязателен мультиметр с диапазоном измерения напряжения до 20 В – он понадобится для проверки питания на проводах камеры и магнитолы. Если в автомобиле используется CAN-шина, пригодится диагностический сканер для считывания сигналов парктроника, если он интегрирован с системой.
Кабель RCA (композитный) – основной элемент передачи видеосигнала. Выбирайте экранированный провод с медной жилой сечением не менее 0,5 мм² и длиной, превышающей расстояние от камеры до магнитолы на 30–50 см для запаса. Для питания камеры потребуется провод с сечением 1,5–2,5 мм² (в зависимости от потребляемого тока) и предохранитель на 5–10 А. Если магнитола Pioneer поддерживает управление камерой по проводу reverse (например, модели AVH-X5800BT или DMH-WT8600NEX), подготовьте отдельный провод для активации режима заднего хода – обычно это одножильный провод 0,75 мм² в изоляции красного или жёлтого цвета.
Адаптеры и переходники зависят от модели магнитолы и автомобиля. Для Pioneer часто требуется фирменный разъём ISO или переходник на 16-пиновый разъём, если штатная проводка несовместима. При подключении к камере с аналоговым выходом (например, AHD или CVBS) может понадобиться конвертер сигнала, если магнитола поддерживает только цифровые форматы. Проверьте наличие в комплекте камеры ответной части разъёма RCA – если её нет, приобретите F-коннектор или пайку с термоусадкой для надёжного соединения.
Изоляционные материалы – критически важный компонент. Используйте термоусадочные трубки диаметром 3–6 мм для защиты пайки или скруток, а также изоленту 3M Super 33+ или аналогичную для дополнительной фиксации. Для разъёмов питания примените водонепроницаемые клеммы (например, типа «мама-папа» с силиконовой изоляцией), если камера устанавливается снаружи кузова. При работе с проводкой в салоне автомобиля запаситесь пластиковыми клипсами для фиксации кабелей – они предотвратят перетирание изоляции и короткие замыкания.
Дополнительные аксессуары ускорят монтаж. Набор для снятия обшивки (пластиковые лопатки и крючки) поможет демонтировать панели без повреждений. Если камера крепится на номерной знак или бампер, подготовьте сверло диаметром 6–8 мм и метчик для нарезки резьбы (при необходимости). Для проверки работоспособности системы до финальной сборки пригодится временная подсветка (например, светодиодная лента на 12 В) – она позволит убедиться в правильности подключения питания без запуска двигателя.
Подключение камеры к питанию и видеовходу магнитолы
Видеосигнал передается по коаксиальному кабелю с разъемом RCA (желтый штекер). На магнитоле Pioneer видеовход чаще всего обозначен как «CAM IN» или «AV IN» и расположен на задней панели. Если разъем отсутствует, потребуется переходник с HDMI или другого типа на RCA – уточните совместимость в инструкции к магнитоле. При прокладке кабеля избегайте мест с высокой температурой (например, рядом с выхлопной системой) и источников электромагнитных помех (провода высокого напряжения). Длина кабеля не должна превышать 10 метров без усилителя сигнала.
- Зачистите изоляцию коаксиального кабеля на 5–7 мм, не повредив центральную жилу.
- Подключите центральную жилу к контакту «Video» на разъеме RCA, оплетку – к «GND» (земля).
- Закрепите соединение термоусадочной трубкой или изолентой для защиты от влаги.
- Проверьте качество изображения до окончательной фиксации кабеля – размытость или помехи указывают на плохой контакт или наводки.

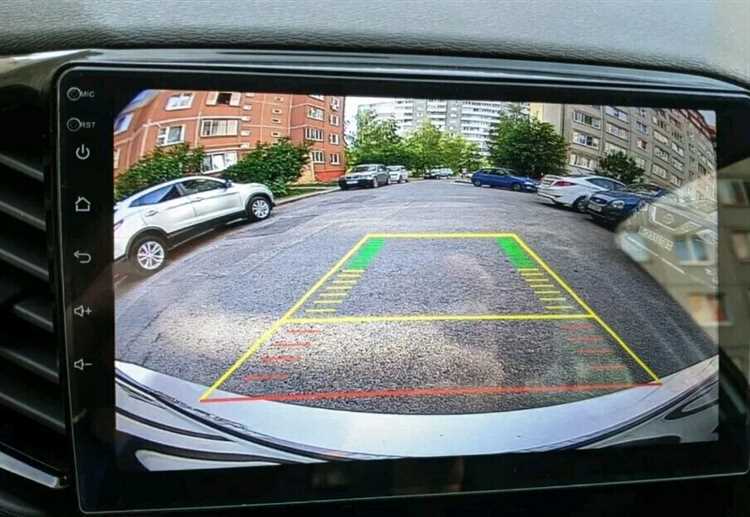

После подключения настройте параметры магнитолы. В меню Pioneer найдите раздел «Camera Settings» и выберите режим отображения: «Auto» (автоматическое переключение при заднем ходе) или «Manual» (ручной вызов изображения). Отрегулируйте зеркальное отображение, если камера установлена вверх ногами – опция обычно называется «Mirror Image» или «Flip». Для моделей с парковочными линиями активируйте функцию «Guidelines» и откалибруйте их положение в соответствии с реальными габаритами автомобиля. Сохраните настройки и протестируйте систему на холостом ходу, убедившись в отсутствии задержек при переключении.
Настройка сигнала заднего хода для автоматического включения камеры
Для корректной работы камеры заднего вида с магнитолой Pioneer требуется подать сигнал +12В от цепи фонарей заднего хода. Подключите провод от камеры (обычно маркированный как «Reverse» или «Trigger») к проводу, идущему на лампу заднего хода. В большинстве автомобилей этот провод имеет изоляцию фиолетового цвета с черной полосой (стандарт ISO), но уточните распиновку по схеме вашей модели. Используйте мультиметр в режиме измерения напряжения: при включении задней передачи на проводе должно появляться +12В.
Если магнитола не реагирует на сигнал, проверьте настройки в меню. В моделях Pioneer AVH и MVH перейдите в «Настройки» → «Камера» → «Режим включения» и выберите «Авто» или «Reverse». Для старых версий (например, DEH) может потребоваться активация функции через инженерное меню: удерживайте кнопку «SRC» 5 секунд, затем введите код 1998 или 2008 (зависит от прошивки). Если опция отсутствует, обновите ПО магнитолы через официальный сайт Pioneer.
При отсутствии реакции на сигнал проверьте целостность цепи. Отсоедините разъем камеры и подайте +12В напрямую на вход «Reverse» – изображение должно появиться. Если нет, проблема в камере или проводах. Для диагностики используйте тестер: прозвоните провод от лампы заднего хода до магнитолы, сопротивление не должно превышать 0,5 Ом. В случае обрыва замените провод или установите реле для усиления сигнала, если камера потребляет более 200 мА.
В автомобилях с CAN-шиной (например, Volkswagen, BMW) стандартное подключение может не сработать. Используйте CAN-адаптер (например, iDataLink Maestro RR) или подключитесь к проводу реверса через блок управления кузовом (BCM). Для Toyota и Lexus с системой Smart Entry сигнал берется с провода «Reverse Signal» в разъеме заднего жгута – уточните цвет по сервисной документации (часто зеленый с белой полосой). После подключения откалибруйте угол обзора камеры в меню магнитолы: выберите «Коррекция изображения» и отрегулируйте линии парковки с шагом 5°.

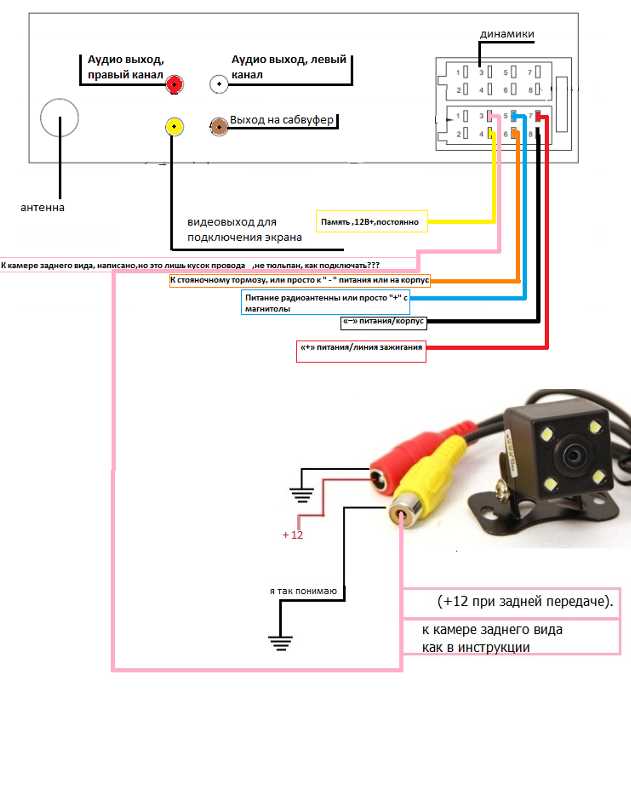

Прокладка проводов от камеры к магнитоле без повреждений
Начните с выбора трассы прокладки: оптимальный путь проходит вдоль штатной проводки автомобиля, где уже предусмотрены защитные гофры и крепления. В большинстве моделей это зона под обшивкой потолка, затем вдоль левой стойки кузова и далее под торпедо к магнитоле. Избегайте мест с острыми кромками металла, подвижными элементами (например, дверными проёмами) и источниками тепла – выхлопной системой или радиатором отопителя.
Используйте кабельные каналы или пластиковые гофры диаметром не менее 10 мм для защиты проводов от механических повреждений. Для фиксации применяйте нейлоновые стяжки с шагом 20–30 см, избегая чрезмерного натяжения, которое может привести к перетиранию изоляции. В местах изгибов (например, при переходе от крыши к стойке) оставляйте запас провода 10–15 см, чтобы исключить нагрузку на жилы при вибрации.
Перед прокладкой отключите аккумулятор: это предотвратит короткое замыкание при случайном повреждении штатной проводки. Проверьте мультиметром отсутствие напряжения на металлических элементах кузова в выбранной трассе. Особое внимание уделите зонам с заводской антикоррозийной обработкой – при сверлении отверстий для крепежа используйте сверло с победитовым наконечником и сразу обрабатывайте края антикором.
Для соединения проводов камеры с магнитолой используйте обжимные гильзы или пайку с термоусадочной трубкой. Скрутки ненадёжны и со временем окисляются, что приводит к помехам в сигнале. При пайке применяйте флюс для электроники (например, канифоль) и избегайте перегрева жил – максимальная температура паяльника 300°C, время контакта не более 3 секунд. После соединения проверьте целостность изоляции тестером на сопротивление.
В местах прохода через металлические перегородки (например, между салоном и багажником) устанавливайте резиновые втулки с внутренним диаметром на 1–2 мм больше толщины провода. Это защитит изоляцию от перетирания об острые края отверстия. Если штатных втулок нет, используйте отрезок гофры, зафиксированный герметиком на основе силикона, чтобы исключить попадание влаги.
При прокладке под обшивкой салона снимайте панели аккуратно, используя пластиковые лопатки для демонтажа клипс. Не применяйте металлические инструменты – они царапают пластик и могут повредить скрытую проводку. Для временной фиксации проводов до установки обшивки используйте малярный скотч, который не оставляет следов клея. После завершения работ проверьте, чтобы провода не мешали движению регуляторов сидений или открытию дверей.
Завершив прокладку, протестируйте камеру в разных режимах: при включении задней передачи, при низком освещении и во время движения. Убедитесь, что изображение стабильно, без помех и задержек. Если сигнал прерывается, проверьте качество соединений и отсутствие наводок от других проводов – минимальное расстояние между силовыми и сигнальными кабелями должно быть 10 см. При необходимости экранируйте видеокабель фольгой или используйте витую пару.
