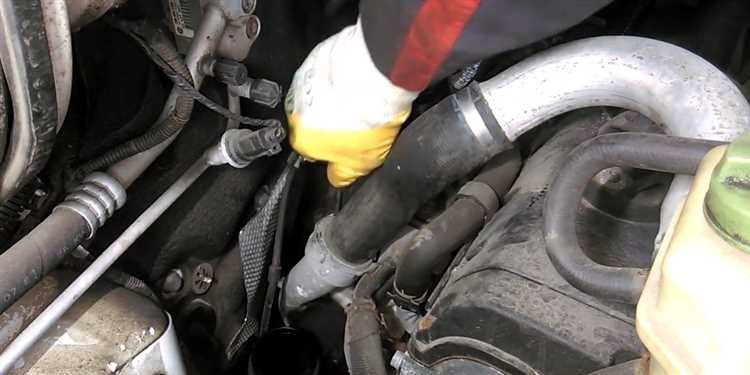

Демонтаж турбины с дизельного двигателя требует точности и соблюдения последовательности действий. Ошибки на этом этапе могут привести к повреждению компрессорного колеса, подшипников или маслопроводов. Перед началом работ убедитесь, что двигатель остыл до температуры ниже 40°C – горячие детали увеличивают риск ожогов и деформации металла.
Для снятия потребуются: динамометрический ключ (диапазон 20–150 Н·м), набор торцевых головок (10–19 мм), шестигранники (5–8 мм), съемник для хомутов, емкость для слива масла (не менее 1 л) и герметик для фланцев (например, Loctite 574). Отключите аккумулятор и снимите минусовую клемму, чтобы исключить случайное замыкание при работе с электропроводкой датчиков.
На большинстве дизельных двигателей (например, Volkswagen 1.9 TDI, BMW N57, Mercedes OM642) турбина крепится к выпускному коллектору через фланец с 4–6 болтами M8 или M10. Перед их откручиванием нанесите проникающую смазку (WD-40 Specialist) на резьбу и выждите 10–15 минут – это снизит риск срыва шлицов. Болты откручивайте в диагональной последовательности, ослабляя их на 2–3 оборота за подход.
Масляные магистрали турбины – критически важный элемент. На двигателях с раздельным масляным контуром (например, Ford 2.2 TDCi) сначала отсоедините подающую линию, затем обратную. Используйте рожковый ключ на 14 или 17 мм, чтобы не повредить штуцеры. Подставьте емкость под обратку – из нее сольется до 300 мл масла. Заглушите штуцеры чистыми тряпками или пластиковыми колпачками, чтобы предотвратить попадание грязи.
При снятии турбины с двигателей с изменяемой геометрией (VGT) обратите внимание на тягу актуатора. На моделях Toyota 1KD-FTV или Renault 2.0 dCi она крепится штифтом диаметром 3 мм – извлеките его плоскогубцами, не прилагая чрезмерных усилий. Если турбина заклинила, не пытайтесь сбить ее молотком: нагрейте фланец промышленным феном до 120–150°C и попробуйте снять повторно.
После демонтажа осмотрите корпус турбины на наличие трещин и следов масляного нагара. На компрессорном колесе допускается не более 0,5 мм люфта в осевом направлении – превышение этого значения указывает на износ подшипников. Перед установкой новой или восстановленной турбины замените все прокладки и уплотнительные кольца, даже если они выглядят целыми: например, медная прокладка фланца коллектора (артикул 038 103 137 A для VW) теряет герметичность после первого нагрева.
Подготовка инструментов и рабочего места перед демонтажем
Перед началом работ убедитесь в наличии всех необходимых инструментов. Базовый набор включает:
- Набор торцевых головок (10–19 мм) с удлинителями и карданом – для доступа к труднодоступным болтам.
- Динамометрический ключ с диапазоном 20–150 Н·м – для контроля момента затяжки при обратной сборке.
- Ключи рожковые и накидные (8–22 мм) – для штуцеров и хомутов.
- Отвёртки с плоским и крестовым шлицем (PH2, PH3, SL6) – для снятия хомутов и электрических разъёмов.
- Съёмник для турбокомпрессора (если предусмотрен конструкцией) – предотвращает повреждение корпуса.
- Молоток с резиновой или медной головкой – для аккуратного отделения прикипевших деталей.
- Пассатижи и кусачки – для обрезки стяжек и снятия хомутов.
- Шприц для откачки масла (50–100 мл) – для удаления остатков из турбины перед демонтажем.
Для специфических операций потребуются дополнительные приспособления. Например, при работе с двигателями VAG (1.9 TDI, 2.0 TDI) используйте специальный ключ TORX T30 для болтов крепления турбины к выпускному коллектору. На моторах Cummins ISF2.8 или ISF3.8 пригодится ключ на 12 граней (12-point) для болтов с внутренним шестигранником. Проверьте наличие новых прокладок: для турбины (артикул зависит от модели), выпускного коллектора и маслопровода – их замена обязательна.
Рабочее место должно быть оборудовано с учётом безопасности и удобства. Поднимите автомобиль на подъёмнике или установите на надёжные опоры – минимальная высота от земли до днища 60 см. Если работаете на яме, обеспечьте вентиляцию: дизельные пары тяжелее воздуха и скапливаются внизу. Подготовьте ёмкости для слива масла (не менее 5 л) и антифриза (если требуется демонтаж патрубков охлаждения). Разместите инструменты на магнитном лотке или в переносном ящике – это сократит время поиска и предотвратит потерю мелких деталей.
Очистите зону вокруг турбины от грязи и масла. Используйте очиститель тормозов или карбюратора для удаления нагара с поверхностей – это упростит откручивание болтов и снизит риск попадания абразивных частиц в двигатель. Снимите аккумулятор или отключите минусовую клемму, чтобы избежать короткого замыкания при работе с электрическими разъёмами датчиков (например, датчика давления наддува). Закройте впускной и выпускной тракты ветошью или заглушками – это предотвратит попадание посторонних предметов в двигатель.
Перед демонтажем сбросьте давление в системе турбонаддува. Для этого отсоедините патрубок от интеркулера и дайте двигателю поработать на холостых 30–60 секунд – это удалит остатки сжатого воздуха. Слейте масло из турбины через сливной штуцер (если предусмотрен) или отсоедините маслоподводящий шланг и слейте остатки в ёмкость. На двигателях с сажевым фильтром (DPF) убедитесь, что система регенерации отключена – иначе возможен выброс горячих газов при снятии турбины.
Зафиксируйте положение всех демонтируемых деталей. Сфотографируйте или зарисуйте схему подключения вакуумных и электрических линий (например, клапана управления наддувом или датчика температуры выхлопных газов). Промаркируйте болты и шланги скотчем или маркером – это ускорит обратную сборку. Храните мелкие детали (шайбы, прокладки, шпильки) в отдельных контейнерах с указанием места установки. При работе с турбинами Garrett или BorgWarner используйте оригинальные сервисные мануалы – в них указаны моменты затяжки и последовательность демонтажа для конкретной модели.
Отключение аккумулятора и слив технических жидкостей
Перед началом работ отсоедините отрицательную клемму аккумулятора ключом на 10 мм. На дизельных двигателях с системой Common Rail это предотвратит случайное срабатывание форсунок и короткое замыкание в цепях управления турбиной. Убедитесь, что клемма не касается металлических частей кузова – даже минимальный контакт может вызвать искру.
Слейте моторное масло через сливную пробку картера. Для большинства дизельных двигателей (например, Volkswagen 2.0 TDI, BMW N47) требуется шестигранник на 17 мм или Torx T45. Подставьте емкость объемом не менее 6 литров – масло из турбины и масляных каналов добавит 0,5–1 литр к общему объему. Температура масла должна быть 40–60°C: горячее масло стекает быстрее, но риск ожогов возрастает.
- Открутите пробку постепенно, придерживая рукой – первые капли масла брызнут под давлением.
- Оставьте двигатель на 15–20 минут для полного стекания остатков.
- Проверьте состояние прокладки сливной пробки: деформация или трещины требуют замены.
Снимите масляный фильтр специальным съемником (чашечным или ременным). На двигателях с турбонаддувом фильтр часто расположен в труднодоступном месте – например, на Mercedes OM642 он спрятан за кронштейном генератора. Слейте остатки масла из корпуса фильтра в отдельную емкость: в нем содержится до 200 мл отработки, которая может загрязнить рабочее место.
Слейте охлаждающую жидкость через нижний патрубок радиатора или сливной кран блока цилиндров. На двигателях с интеркулером (например, Ford 2.2 TDCi) часть жидкости останется в системе наддува – продуйте патрубки сжатым воздухом под давлением 2–3 бар, чтобы удалить остатки. Используйте антифриз на основе этиленгликоля с температурой замерзания не выше -35°C: смешивание разных типов жидкостей приводит к образованию геля.
- Откройте крышку расширительного бачка для ускорения слива.
- Промойте систему дистиллированной водой, если жидкость имеет ржавый оттенок или осадок.
- Закройте сливные отверстия только после полного прекращения течи.
Отсоедините топливные магистрали от ТНВД и форсунок. На дизельных двигателях с системой впрыска под высоким давлением (например, Toyota 1KD-FTV) используйте специальный ключ для обжимных гаек топливопроводов. Сбросьте давление в системе, прокрутив стартер 2–3 раза по 5 секунд – это предотвратит выброс топлива при демонтаже шлангов. Подложите ветошь под соединения: остаточное давление может выплеснуть до 50 мл дизельного топлива.
Слейте жидкость из системы гидроусилителя руля, если турбина расположена рядом с насосом ГУР (характерно для двигателей Renault 1.9 dCi). Отсоедините возвратный шланг от бачка и направьте его в емкость. Заведите двигатель на 2–3 секунды, чтобы насос вытолкнул жидкость – не держите его работающим дольше, иначе воздух попадет в систему. Замените жидкость на новую (например, Pentosin CHF 11S) при обратной сборке.
Проверьте уровень и состояние всех слитых жидкостей. Моторное масло с металлической стружкой или запахом гари указывает на износ турбины или подшипников коленвала. Охлаждающая жидкость с масляной пленкой – признак пробитой прокладки ГБЦ. Топливо с водой или парафиновыми хлопьями требует промывки топливной системы. Зафиксируйте все отклонения для дальнейшей диагностики.
Снятие воздушных патрубков и интеркулера с турбокомпрессора
Перед началом работ сбросьте давление в системе впуска, отсоединив отрицательную клемму аккумулятора на 10–15 минут. Это предотвратит случайное срабатывание клапанов или остаточное давление в патрубках, способное привести к выбросу масла или грязи при демонтаже. На дизельных двигателях с системой рециркуляции отработавших газов (EGR) дополнительно отключите разъем датчика массового расхода воздуха (ДМРВ), чтобы избежать ошибок в электронном блоке управления.
Отсоедините патрубки, начиная с наиболее доступных: обычно это гибкие шланги от воздушного фильтра к турбине и от турбины к интеркулеру. Используйте торцевую головку на 7 или 8 мм для хомутов типа «червяк» или плоскогубцы с тонкими губками для пружинных зажимов. На патрубках с масляными или охлаждающими каналами (например, на моделях Cummins ISF или VAG 2.0 TDI) предварительно слейте остатки жидкости через сливные пробки или ослабьте хомуты, чтобы дать стечь конденсату.
Интеркулер крепится к кузову или кронштейнам двигателя болтами под ключ на 10–13 мм. На некоторых автомобилях (например, Ford Transit 2.2 TDCi) потребуется снять передний бампер или решетку радиатора для доступа к нижним креплениям. Откручивайте болты по диагонали, чтобы избежать перекоса и повреждения алюминиевых фланцев. Если интеркулер прикипел, используйте проникающую смазку (WD-40, Liquid Wrench) за 15–20 минут до демонтажа, но избегайте чрезмерного усилия – корпус интеркулера хрупкий.
На патрубках турбины часто встречаются уплотнительные кольца из резины или силикона. Осмотрите их на предмет трещин, деформации или следов масла – такие кольца подлежат замене. На двигателях с высокой степенью форсировки (например, BMW N57) кольца могут быть металлическими (медными или алюминиевыми), требующими аккуратного снятия без повреждения посадочных мест. Запомните или сфотографируйте расположение колец, чтобы при сборке установить их в том же порядке.
При снятии патрубка от турбины к интеркулеру обратите внимание на наличие датчиков давления наддува (MAP) или температуры воздуха. На двигателях Mercedes OM642 или Toyota 1KD-FTV датчики встроены в патрубок и подключены через разъемы с защелками. Отсоединяйте их осторожно, нажимая на фиксаторы тонкой отверткой, чтобы не повредить контакты. Если датчик прикипел, прогрейте патрубок феном до 60–70°C – это расширит металл и облегчит демонтаж.
После снятия всех патрубков и интеркулера закройте открытые фланцы турбины и впускного коллектора чистой ветошью или заглушками, чтобы предотвратить попадание пыли, грязи или посторонних предметов. На двигателях с системой Common Rail (например, Renault 1.5 dCi) даже мелкие частицы могут вызвать повреждение форсунок или топливного насоса высокого давления. Храните снятые детали в герметичных пакетах, особенно если ремонт затянется – резиновые патрубки быстро теряют эластичность при контакте с воздухом.
Проверьте внутренние поверхности патрубков и интеркулера на наличие масляных отложений, сажи или коррозии. Наличие масла в патрубках турбины указывает на износ уплотнений или засорение системы вентиляции картера. Если слой отложений превышает 2–3 мм, промойте детали в ультразвуковой ванне с очистителем на основе цитрусовых или специализированным средством (например, Liqui Moly Pro-Line). Не используйте абразивы или металлические щетки – они повреждают антикоррозийное покрытие алюминиевых деталей.
Демонтаж выпускного коллектора и отсоединение турбины от выхлопной системы
Перед началом работ убедитесь, что двигатель полностью остыл – температура коллектора и турбины после эксплуатации достигает 500–600°C, что создаёт риск ожогов и деформации крепежа. Отсоедините отрицательную клемму аккумулятора, чтобы исключить случайное замыкание при работе с электрическими компонентами, например, датчиком кислорода или клапаном EGR. Слейте охлаждающую жидкость из системы, если турбина имеет водяное охлаждение – обычно достаточно 2–3 литров, чтобы избежать пролива при демонтаже патрубков.
Открутите болты крепления выпускного коллектора к головке блока цилиндров в последовательности от центра к краям, используя шестигранные или торцевые ключи на 10–14 мм (размер зависит от модели двигателя: например, для VW 1.9 TDI – 13 мм, для BMW N57 – 11 мм). Применяйте проникающую смазку типа WD-40 или Liquid Wrench за 15–20 минут до демонтажа, если болты закисли – это снизит риск срыва резьбы. Коллектор на дизельных двигателях часто крепится на 6–8 болтах, причём два нижних могут быть труднодоступны: используйте удлинитель с карданным шарниром или гибкий вал для головки.
После снятия коллектора осмотрите прокладку на предмет повреждений – трещины или прогоревшие участки указывают на необходимость замены. Отсоедините турбину от выхлопной системы, открутив фланцевое соединение на компенсаторе или гофре. Здесь используются болты или шпильки с гайками на 12–17 мм (например, у Mercedes OM642 – 14 мм). Если фланец прикипел, аккуратно обстучите его молотком через деревянную проставку, избегая ударов по корпусу турбины – это может повредить лопатки или подшипники.
Проверьте состояние уплотнительного кольца между турбиной и выхлопной трубой: на дизельных двигателях оно часто изготавливается из металла (например, медь или нержавеющая сталь) и может деформироваться при демонтаже. При наличии следов коррозии или задиров замените кольцо, чтобы предотвратить утечку выхлопных газов после сборки. Отсоедините масляные и воздушные патрубки от турбины, маркируя их положение скотчем или маркером – это упростит последующую установку.
Приподнимите турбину с посадочного места, избегая резких движений: ротор внутри корпуса может сместиться, что приведёт к дисбалансу. Если турбина не снимается, проверьте наличие дополнительных креплений, например, кронштейнов к блоку двигателя или теплозащитных экранов. На некоторых моделях (например, Toyota 1KD-FTV) требуется предварительно демонтировать датчик давления наддува, расположенный на корпусе турбины, чтобы освободить доступ к крепежу.
