На Лада Калина первого поколения с электроусилителем руля (ЭУР) устанавливается рулевая рейка с каталожным номером 1118-3400010. Это модификация с интегрированным электромеханическим усилителем, разработанная специально для моделей с ЭУР. Рейка имеет передаточное отношение 16,2:1, что обеспечивает оптимальный баланс между управляемостью и комфортом при маневрировании.
Конструктивно рейка выполнена по схеме «шестерня-рейка» с косозубой передачей. Корпус изготовлен из алюминиевого сплава, что снижает вес без потери жесткости. Внутренние направляющие втулки изготовлены из полимерного композита с низким коэффициентом трения, что продлевает ресурс до 100–150 тыс. км при условии своевременного обслуживания. Крепление к кузову осуществляется через два резинометаллических сайлентблока, гасящих вибрации.
Отличительная особенность рейки на Калине 1 с ЭУР – отсутствие гидравлических компонентов. Электродвигатель усилителя расположен на валу рулевого механизма и передает момент через червячную передачу. Это решение исключает утечки жидкости, но требует регулярной проверки состояния электрических контактов и датчика крутящего момента. При появлении стуков или люфта первым делом проверяют втулку рулевой тяги и подшипник червячного вала – типичные точки износа.
При замене рейки рекомендуется использовать оригинальные запчасти или аналоги от проверенных производителей: ZF (Lemförder), TRW, KYB. Неоригинальные рейки часто имеют отклонения в геометрии корпуса или качестве уплотнений, что приводит к преждевременному износу. После установки обязательна регулировка углов установки колес (сход-развал) – даже незначительное смещение рейки влияет на управляемость.
Для продления срока службы рейки с ЭУР избегайте резких ударов рулем на месте (например, при парковке) – это перегружает электродвигатель и червячную пару. Также следите за состоянием пыльников рулевых тяг: попадание грязи и влаги ускоряет износ шлицевых соединений. При появлении гула или вибрации от ЭУР проверьте датчик момента и щетки электродвигателя – их неисправность часто маскируется под проблемы с рейкой.
Рулевая рейка на Калине 1 с ЭУР: какая установлена
На Лада Калина первого поколения с электроусилителем руля (ЭУР) устанавливается рулевая рейка с каталожным номером 1118-3400010-10. Это модификация с передаточным числом 16,2:1, что обеспечивает оптимальный баланс между управляемостью и комфортом. Рейка совместима с ЭУР производства компании «АвтоВАЗ» или «Mando» (Южная Корея), причем последняя встречается на автомобилях с 2007 года и отличается повышенной надежностью.
Конструктивно рейка представляет собой механизм с косозубой передачей и пластиковой втулкой скольжения в средней части. В отличие от гидроусилителя, здесь отсутствует гидравлический контур, а усилие регулируется электродвигателем, закрепленным на валу рейки. Ресурс штатной рейки составляет 80–120 тыс. км, но при агрессивной эксплуатации или попадании влаги через пыльники износ может наступить уже к 50 тыс. км.
При замене рекомендуется выбирать рейки с артикулами 1118-3400010-12 (усиленная версия) или аналоги от «SS20» (артикул SS20-3400010), которые имеют металлическую втулку и улучшенную защиту от коррозии. Оригинальные запчасти часто подделывают – проверяйте наличие гравировки «АВТОВАЗ» на корпусе и голограммы на упаковке. Для продления срока службы обязательна замена пыльников (артикул 1118-3401224) и смазка ШРУС-4 при каждом ТО.
Диагностика неисправностей включает проверку люфта (допустимо до 5 мм на руле), стуков при повороте и работы ЭУР (ошибки C1044, C1011). При замене рейки требуется адаптация датчика положения руля через диагностический сканер – без этой процедуры усилитель может работать некорректно. Болты крепления рейки (М10×1,25) затягиваются моментом 25–30 Н·м.

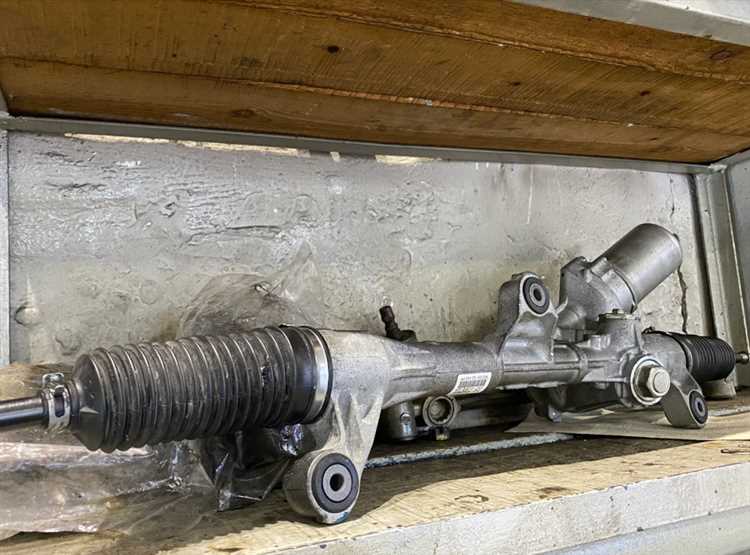

Каталожные номера оригинальной рулевой рейки для Лады Калины 1 с ЭУР
Оригинальная рулевая рейка для Лады Калины 1 с электроусилителем руля (ЭУР) имеет несколько каталожных номеров в зависимости от года выпуска и модификации. Основной артикул – 1118-3400010-10, который соответствует рейке с ЭУР для моделей 2004–2013 годов. Этот номер указывается в большинстве официальных каталогов АвтоВАЗа и используется при заказе у дилеров.
Для автомобилей с 2011 года выпуска встречается обновлённая версия с артикулом 1118-3400010-20. Отличия заключаются в доработках конструкции, направленных на снижение шумов и повышение надёжности. При замене важно уточнять год выпуска автомобиля, так как ранние и поздние версии не всегда взаимозаменяемы без дополнительных доработок.
В некоторых случаях на конвейере устанавливались рейки с артикулом 2190-3400010-10, который изначально предназначался для Лады Гранты. Однако из-за унификации компонентов между моделями этот номер также встречается на Калине 1 с ЭУР. Перед покупкой необходимо проверять совместимость по VIN-коду или обращаться к официальным дилерам для подтверждения применимости.
При заказе оригинальной рейки рекомендуется обращать внимание на наличие в комплекте электродвигателя ЭУР. Некоторые поставщики предлагают рейки без него (артикул 1118-3400010-11), что требует отдельной покупки мотора. Полный комплект с ЭУР обозначен суффиксом -10 или -20, что гарантирует совместимость всех компонентов.
Для точной идентификации детали можно использовать онлайн-каталоги АвтоВАЗа или сторонние базы данных, такие как Exist или Autodoc. В них указываются не только каталожные номера, но и альтернативные аналоги от производителей ZF, TRW или Mando, которые могут быть дешевле оригинала при сохранении качества. Однако при установке неоригинальных реек возможны проблемы с калибровкой ЭУР.
При замене рулевой рейки на Калине 1 с ЭУР важно учитывать, что после установки требуется инициализация системы усилителя. Для этого используется диагностическое оборудование, совместимое с протоколом CAN. Без выполнения этой процедуры возможны ошибки в работе ЭУР или некорректное усилие на руле.
Отличия рулевой рейки с электроусилителем от гидроусилителя на Калине 1
На Ладе Калине 1 с завода устанавливались два типа усилителей руля: гидравлический (ГУР) и электрический (ЭУР). Основное отличие кроется в принципе работы и конструкции. ЭУР использует электродвигатель, интегрированный в рулевой вал или рейку, тогда как ГУР – гидравлический насос, приводимый ремнем от двигателя, и систему шлангов с рабочей жидкостью.
ЭУР на Калине 1 (артикул 11186-3450008-10) компактнее и легче ГУР на 3–4 кг. Это снижает нагрузку на переднюю подвеску и улучшает распределение массы. В отличие от ГУР, где насос постоянно потребляет мощность двигателя (до 2–3 л.с.), ЭУР включается только при повороте руля, что экономит топливо – разница в расходе может достигать 0,3–0,5 л/100 км.
Надежность ЭУР выше за счет отсутствия гидравлики: нет риска утечек жидкости, износа шлангов или выхода из строя насоса. Однако ремонтопригодность ЭУР ниже – при поломке часто требуется замена всего узла (стоимость от 12 000 руб.), тогда как ГУР можно отремонтировать, заменив отдельные компоненты (ремкомплект от 1 500 руб.).
Характеристики управляемости также различаются. ЭУР обеспечивает более точное и прогнозируемое усилие на руле, особенно на высоких скоростях, благодаря электронной регулировке. ГУР, напротив, может создавать избыточное усилие при резких маневрах или на неровностях, что снижает обратную связь. Однако на малых скоростях ГУР мягче – ЭУР иногда «задумывается» при парковке из-за задержки реакции электродвигателя.
ЭУР адаптируется к условиям движения: на трассе усилие увеличивается, в городе – уменьшается. ГУР такой функции не имеет, его работа зависит только от оборотов двигателя. При этом ЭУР чувствителен к перепадам напряжения – при падении ниже 10 В может отключаться, тогда как ГУР сохраняет работоспособность даже при неисправном генераторе.
Обслуживание ЭУР минимально: достаточно следить за состоянием проводки и разъемов. ГУР требует регулярной проверки уровня жидкости (ATF Dexron II или III), замены фильтра (каждые 50 000 км) и самой жидкости (каждые 80 000 км). При этом ЭУР не боится морозов – гидравлическая жидкость в ГУР может загустеть при температуре ниже -25°C, затрудняя поворот руля.
Выбор между ЭУР и ГУР зависит от приоритетов владельца. Для городской эксплуатации и экономии топлива предпочтителен ЭУР, для любителей «классического» рулевого управления и возможности самостоятельного ремонта – ГУР. При покупке б/у Калины с ЭУР проверяйте коды ошибок (U0100, C1044) и состояние подшипников электродвигателя – их износ проявляется гулом при повороте руля.
Как проверить состояние рулевой рейки ЭУР на Калине 1 без разборки
Первым признаком износа рулевой рейки с электроусилителем на Калине 1 служит появление стуков при вращении руля на месте или на неровностях. Проверку начинайте с визуального осмотра пыльников рейки – трещины или разрывы указывают на попадание грязи и влаги, что ускоряет износ. Поднимите переднюю часть автомобиля на домкрате и покачайте колеса в горизонтальной плоскости: люфт более 2–3 мм свидетельствует о выработке втулок или зубчатого зацепления рейки. Обратите внимание на сопротивление руля при повороте – неравномерное усилие или заедания говорят о проблемах с электродвигателем ЭУР или его датчиками.
Для диагностики электрической части подключите сканер через OBD-II разъем и считайте коды ошибок. Наиболее частые неисправности ЭУР на Калине 1: P0551 (неисправность датчика крутящего момента), C1044 (ошибка связи с блоком управления), U0100 (потеря связи с ЭБУ). Проверьте напряжение на разъеме электродвигателя при включенном зажигании – оно должно составлять 12–14 В. Если напряжение отсутствует, прозвоните провода от блока управления до мотора (цвета проводов: красный – питание, черный – масса, синий и желтый – сигнальные).
Оцените состояние подшипников и шестерни рейки без демонтажа, вращая руль на заведенном двигателе. Скрипы или хруст при повороте на 90–180° указывают на износ подшипника электродвигателя. Проверьте люфт рулевого вала в вертикальной плоскости – если он превышает 1 мм, требуется замена верхнего подшипника вала. Для точной оценки состояния зубчатого зацепления попросите помощника вращать руль, а сами приложите руку к корпусу рейки: вибрация или стуки в такт поворотам подтвердят выработку зубьев.
Типичные неисправности рулевой рейки с ЭУР и их признаки на Калине 1
На Ладе Калине 1 с электроусилителем руля (ЭУР) рулевая рейка – один из самых нагруженных узлов. Чаще всего выходят из строя подшипники электродвигателя, червячная передача и датчик крутящего момента. Эти элементы работают в условиях постоянных вибраций, перепадов температур и влажности, что ускоряет их износ.
Первый признак неисправности – появление посторонних звуков при вращении руля. Скрип, стук или гул на малых скоростях указывают на износ подшипников или червячной пары. Если звук сопровождается вибрацией на руле, проблема может быть в люфте вала рейки или ослаблении крепления электродвигателя. На ранних стадиях шум проявляется только при поворотах, позже – постоянно.
- Отказ ЭУР: внезапное отключение усилителя с загоранием индикатора на панели приборов. Причина – обрыв цепи питания, неисправность блока управления или датчика крутящего момента. В 70% случаев виноват датчик, который выходит из строя из-за окисления контактов или механического повреждения.
- Тугой руль: усилие на рулевом колесе резко возрастает, особенно на холодную. Это сигнализирует о заклинивании червячной передачи или подклинивании электродвигателя. Частая причина – попадание грязи в механизм или износ пластиковых втулок рейки.
- Самопроизвольное вращение руля: руль «уводит» в сторону при движении по прямой. Проблема связана с некорректной работой датчика положения руля или сбоем в программном обеспечении ЭУР. Требует диагностики сканером с поддержкой протокола CAN.
Люфт рулевого вала – ещё один характерный симптом. На Калине 1 допустимый люфт составляет не более 5 градусов (около 15 мм по ободу руля). Превышение этого значения говорит об износе шлицевого соединения рейки с валом или разрушении опорных втулок. Игнорирование проблемы приводит к ускоренному износу наконечников рулевых тяг и шаровых опор.
Течь смазки из-под пыльников рейки – признак нарушения герметичности. На Калине 1 чаще всего страдают пыльники со стороны электродвигателя. Если вовремя не заменить их, грязь и влага попадают внутрь, вызывая коррозию вала и заклинивание механизма. Проверять состояние пыльников нужно каждые 10 000 км, особенно после езды по бездорожью.
При появлении любого из перечисленных симптомов рекомендуется провести диагностику ЭУР с помощью сканера (например, Launch X431 или OpenDiag). Коды ошибок C1011–C1014 указывают на проблемы с датчиком крутящего момента, C1021–C1024 – на неисправности электродвигателя. Если ошибки не сбрасываются, требуется замена неисправного узла. Ремонт рейки на Калине 1 экономически нецелесообразен – проще установить новую или контрактную с пробегом до 50 000 км.
Какие аналоги рулевой рейки подходят для замены на Калине 1 с ЭУР
Для Лады Калины 1 с электроусилителем руля (ЭУР) заводская рулевая рейка имеет артикул 1118-3400010-10 или 1118-3400010-20. Прямые аналоги выпускают производители: Trialli (CR 1088), Fenox (SR16003O7), Sasic (4005150) и ZF Lemförder (2501 205 007). Эти модели идентичны по креплениям, передаточному числу (16,2:1) и совместимы с ЭУР без доработок. При выборе проверяйте наличие датчика положения рулевого вала – у аналогов он может отсутствовать, что потребует переноса с оригинальной рейки.
Бюджетные варианты, такие как JP Group (1144100700) или Meyle (100 940 0005), подходят с оговорками: возможны различия в жесткости пружин или качестве уплотнений, что влияет на ресурс. Избегайте реек без маркировки производителя – высока вероятность несовпадения геометрии или проблем с совместимостью ЭУР. Для установки потребуется адаптер под датчик угла поворота (если не входит в комплект) и обязательная калибровка системы через диагностический сканер.
