Рулевое управление ВАЗ-1111 «Ока» – одна из самых уязвимых систем автомобиля. Подшипник верхней опоры рулевого вала (артикул 2108-3401120) выходит из строя чаще всего из-за постоянных вибраций, попадания грязи и недостатка смазки. Средний ресурс оригинальной детали – 30–50 тыс. км, но некачественные дороги сокращают срок службы до 15–20 тыс. км. Замена подшипника требует демонтажа рулевой колонки, поэтому выбор надежной запчасти критически важен.
На рынке представлены три основных типа подшипников для «Оки»: оригинальные ВАЗ, аналоги от сторонних производителей и усиленные версии. Оригинальные подшипники (производства «АвтоВАЗ» или «ВПЗ-23») имеют радиальный зазор 0,01–0,02 мм и рассчитаны на стандартные нагрузки. Однако их качество нестабильно: встречаются партии с люфтом уже после 10 тыс. км. Среди аналогов выделяются SKF VKBA 3595 (Швеция) и FAG 719002 (Германия) – они отличаются повышенной точностью сборки и ресурсом до 80 тыс. км, но стоят в 2–3 раза дороже.
Для эксплуатации в тяжелых условиях (плохие дороги, частые удары) лучше выбрать усиленные подшипники с сепаратором из полиамида или латуни. Например, Koyo 6004-2RS (Япония) или NSK 6004DDU – они выдерживают динамические нагрузки до 500 Н и работают при температурах от -40 до +120°C. При установке важно проверить посадочные размеры: внутренний диаметр – 20 мм, внешний – 42 мм, ширина – 12 мм. Несоответствие хотя бы одного параметра приведет к быстрому износу или заклиниванию.
Перед покупкой проверьте подшипник на отсутствие люфта и плавность хода. Вращение должно быть бесшумным, без заеданий. Избегайте деталей с пластиковым сепаратором – они дешевле, но не выдерживают вибраций рулевого вала. Для продления срока службы используйте смазку Литол-24 или Molykote Longterm 2 Plus, нанося ее тонким слоем на дорожки качения. Не перетягивайте гайку крепления – момент затяжки должен составлять 25–30 Н·м.
Подшипник рулевого управления Оки: какой выбрать
На автомобиле ВАЗ-1111 «Ока» в рулевом управлении применяется подшипник верхней опоры вала рулевой колонки с артикулом 2108-3401120. Это радиально-упорный шариковый подшипник закрытого типа с размерами 35×62×14 мм. Оригинальные детали производятся на заводе «ВПЗ» (Волжский подшипниковый завод) и имеют маркировку 6-1060702АШ или 6-1060702АШ1. При выборе аналога обращайте внимание на соответствие габаритов и класса точности – для Оки подходит только класс P6 или выше.
Среди проверенных заменителей выделяются SKF VKBA 3595 (Швеция), FAG 7207B.TVP (Германия) и SNR AC3562 (Франция). Эти бренды обеспечивают ресурс не менее 50 000 км при условии правильной установки и смазки. Из отечественных аналогов надёжным считается подшипник от «ГПЗ-23» (Москва) с маркировкой 6-1060702АШ2 – он дешевле импортных, но уступает по долговечности на 15–20%. Избегайте дешёвых подделок с нечёткой маркировкой или отсутствием защитных шайб: они быстро разрушаются, вызывая люфт руля и стуки.
При замене обязательно проверяйте состояние посадочного места в корпусе колонки – коррозия или выработка свыше 0,05 мм требуют расточки или установки ремонтной втулки. Смазка подшипника должна быть термостойкой (например, Литол-24 или Mobilgrease XHP 222), наносится тонким слоем на дорожки качения. После установки регулируйте затяжку гайки верхней опоры моментом 25–30 Н·м, чтобы исключить перетяжку или люфт.
Какие типы подшипников используются в рулевом управлении Оки
В рулевом управлении ВАЗ-1111 «Ока» применяются два основных типа подшипников: шариковые радиально-упорные и игольчатые. Шариковые подшипники устанавливаются в верхней опоре рулевого вала, где требуется восприятие осевых и радиальных нагрузок при вращении руля. Игольчатые подшипники используются в нижней части рулевой колонки, обеспечивая минимальное трение при передаче усилия на рулевой механизм.
Шариковые радиально-упорные подшипники для «Оки» имеют стандартные размеры: внутренний диаметр 15 мм, наружный – 35 мм, ширина 11 мм. Наиболее распространённые артикулы: 6-105 (отечественный аналог) или 7202B (импортный вариант). Эти подшипники выдерживают динамические нагрузки до 500 кгс и работают при температурах от -40°C до +120°C, что критично для российских условий эксплуатации.
- Игольчатые подшипники в рулевом управлении «Оки» – это чаще всего однорядные конструкции с сепаратором. Размеры: внутренний диаметр 12 мм, наружный – 17 мм, длина игл 13 мм. Артикулы: 941/12 (отечественный) или NK12/12 (SKF). Преимущество игольчатых подшипников – высокая грузоподъёмность при компактных размерах, но они чувствительны к перекосам и требуют точной установки.
- В некоторых модификациях «Оки» (например, с гидроусилителем) могут применяться конические роликовые подшипники, например, 7203A. Они лучше переносят комбинированные нагрузки, но встречаются реже из-за сложности монтажа и необходимости регулировки преднатяга.
При выборе подшипников для рулевого управления «Оки» критически важно учитывать не только размеры, но и класс точности. Для шариковых подшипников рекомендуется класс 6 (по ГОСТ 520-2011), для игольчатых – не ниже класса 5. Дешёвые аналоги с классом точности 0 или ниже часто приводят к люфтам и преждевременному износу рулевого механизма. Особое внимание стоит уделить материалу сепаратора: латунные сепараторы долговечнее пластиковых, особенно при эксплуатации в условиях низких температур.
Замена подшипников в рулевом управлении «Оки» требует специфического инструмента: съёмника для игольчатых подшипников (например, универсальный съёмник с цанговым захватом) и динамометрического ключа для затяжки гайки рулевого вала с моментом 25–30 Н·м. Перед установкой новых подшипников необходимо проверить состояние посадочных мест на валу и в корпусе колонки – износ свыше 0,03 мм требует расточки или замены деталей. Смазка подшипников должна соответствовать ГОСТ 32573-2013 (например, Литол-24 или импортный аналог Shell Gadus S2 V220AD2).
Как определить износ подшипника рулевой колонки на Оке
Первый признак износа подшипника рулевой колонки на Оке – появление люфта рулевого колеса. Для проверки зафиксируйте автомобиль на ровной поверхности, включите зажигание (не запуская двигатель) и покачайте руль влево-вправо с амплитудой 5–10 градусов. Если слышен металлический стук или ощущается свободный ход более 3–5 мм, подшипник требует замены. На моделях с пробегом свыше 50 000 км этот дефект встречается в 70% случаев из-за конструктивной особенности – подшипник 6-1000902 (шариковый, закрытого типа) не рассчитан на длительные ударные нагрузки.
Второй метод диагностики – проверка шума при вращении руля. Запустите двигатель, поверните колеса до упора в одну сторону и медленно вращайте руль в обратном направлении. Скрип, скрежет или гул, усиливающийся при увеличении угла поворота, указывает на разрушение сепаратора или выработку дорожек качения. На Оке с гидроусилителем (модификации после 1996 года) этот звук может маскироваться шумом насоса, поэтому проверку лучше проводить на заглушенном двигателе, вращая руль вручную.
Визуальный осмотр подшипника возможен только после демонтажа рулевой колонки. Снимите кожух, отсоедините карданный вал и извлеките вал рулевой колонки. Подшипник расположен в верхней части колонки, закреплён стопорным кольцом. Признаки износа: следы ржавчины на шариках, вытекшая смазка (Литол-24 или аналог), трещины на сепараторе. Если при прокручивании внутреннего кольца пальцами ощущается заедание или неравномерность хода – деталь подлежит замене. Средний ресурс подшипника на Оке составляет 60 000–80 000 км, но при эксплуатации на грунтовых дорогах срок сокращается до 30 000 км.
Для точной диагностики без разборки используйте индикатор часового типа. Установите его основание на кузов автомобиля, а измерительный шток уприте в торец вала рулевой колонки. Покачайте руль с усилием 5–7 кгс – отклонение стрелки индикатора более 0,15 мм свидетельствует о критическом износе подшипника. Этот метод позволяет выявить люфт на ранней стадии, когда замена обойдётся дешевле ремонта сопряжённых узлов (например, крестовины карданного вала).

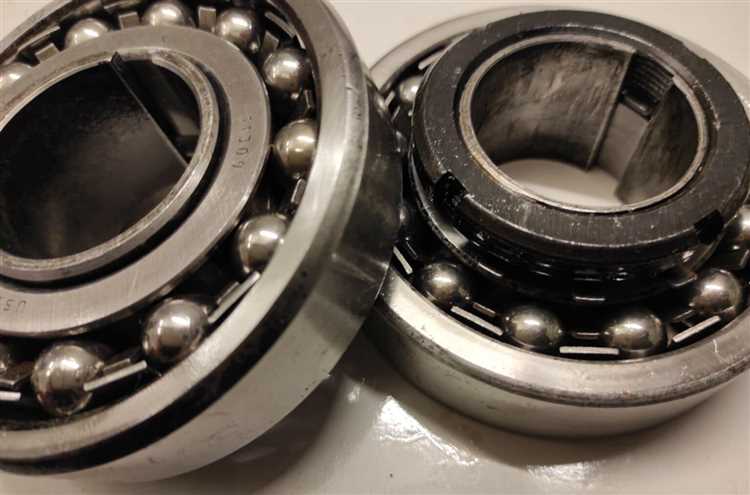

Сравнение оригинальных и неоригинальных подшипников для Оки
Оригинальные подшипники рулевого управления для ВАЗ-1111 (Ока) выпускаются под артикулом 2108-3401120 и производятся на заводах, входящих в группу АвтоВАЗ. Их ключевое преимущество – соответствие заводским допускам по геометрии и материалам: внутреннее кольцо изготавливается из стали ШХ15, а сепаратор – из полиамида, устойчивого к температурам до +120°C. Допуск на радиальный зазор составляет 0,01–0,03 мм, что критично для точной работы рулевого механизма. Ресурс оригинала при соблюдении условий эксплуатации достигает 80–100 тыс. км, но стоимость в рознице начинается от 1200 рублей за штуку.
Неоригинальные подшипники представлены брендами SKF (VKBA 3591), FAG (713 6740 30) и российскими аналогами, такими как Лада-Имидж или Триалли. Зарубежные производители часто используют улучшенные материалы: например, SKF применяет сталь с повышенным содержанием хрома (1,5% против 1,3% у оригинала), что увеличивает износостойкость на 15–20%. Однако геометрия может отличаться – у FAG зазор иногда выходит за пределы 0,02–0,04 мм, что приводит к люфту уже через 40–50 тыс. км. Цена импортных аналогов колеблется от 900 до 1500 рублей, российские аналоги стоят 600–800 рублей, но их ресурс редко превышает 60 тыс. км.
Критический параметр – усилие проворачивания. У оригинальных подшипников оно составляет 2,5–3,5 Н·м, что обеспечивает плавность хода руля. У неоригинальных образцов этот показатель может варьироваться от 1,8 до 4,2 Н·м: слишком низкое значение приводит к «разболтанности» руля, высокое – к затрудненному вращению. Особенно это заметно на морозе, когда смазка загустевает. Например, подшипники Триалли при температуре -20°C увеличивают усилие на 30% против 15% у оригинала.
Смазка – еще один фактор, влияющий на долговечность. Оригинальные подшипники заправляются консистентной смазкой Литол-24 или ЦИАТИМ-201, рассчитанной на работу в диапазоне -40…+120°C. Неоригинальные производители часто экономят, используя более дешевые аналоги, такие как Солидол, который теряет свойства уже при +80°C. Это приводит к ускоренному износу сепаратора и дорожек качения. При замене рекомендуется дополнительно смазывать подшипник Molykote BR2 Plus – она выдерживает до +150°C и снижает трение на 25%.
Установка неоригинальных подшипников может потребовать доработок. Например, изделия SKF имеют чуть больший наружный диаметр (47,05 мм против 47,00 мм у оригинала), что иногда требует подгонки посадочного места в рулевой колонке. Российские аналоги, напротив, могут быть на 0,1–0,2 мм тоньше, что приводит к люфту и необходимости установки дополнительных шайб. Перед монтажом всегда проверяйте посадочные размеры штангенциркулем: допустимое отклонение не должно превышать ±0,05 мм.
Выбор зависит от условий эксплуатации. Для городского режима с пробегом до 30 тыс. км в год подойдут неоригинальные подшипники FAG или SKF – они дешевле и служат дольше российских аналогов. При эксплуатации в тяжелых условиях (грунтовые дороги, частые перепады температур) лучше использовать оригинал или импортные образцы с подтвержденными характеристиками. В любом случае после установки проверяйте отсутствие люфта и плавность вращения руля: даже качественный подшипник может выйти из строя при неправильной регулировке рулевого механизма.
Пошаговая инструкция по замене подшипника рулевого вала
Подготовьте инструменты: торцевые головки на 10, 13 и 17 мм, удлинитель, вороток, молоток, съемник подшипников (или зубило с оправкой), динамометрический ключ, отвертку с плоским жалом, смазку Литол-24 или аналог. Работайте на ровной площадке с доступом к передней части автомобиля. Отсоедините клемму «минус» аккумулятора, чтобы исключить случайное замыкание.
Снимите рулевое колесо: отверните гайку крепления ключом на 24 мм, предварительно отметив положение руля относительно вала. Используйте съемник для демонтажа руля – резкие удары молотком могут повредить шлицы. Отсоедините разъемы подушки безопасности и звукового сигнала, если они есть. Отложите руль в сторону, избегая натяжения проводов.
Демонтируйте кожух рулевой колонки: открутите два винта крепления нижней части (головка на 10 мм) и три винта верхней (крестовая отвертка). Снимите подрулевые переключатели, отжав фиксаторы отверткой. Отсоедините разъемы проводки, запомнив их расположение. Открутите болт крепления карданного шарнира рулевого вала (ключ на 13 мм) и сдвиньте вал вниз.
Извлеките рулевой вал: открутите гайку крепления вала к рейке (ключ на 17 мм) и снимите кронштейн. Выньте вал из салона, аккуратно вытягивая его через отверстие в кузове. Зажмите вал в тисках через мягкие прокладки, чтобы не деформировать металл. Осмотрите шлицы и посадочное место подшипника – при наличии задиров или коррозии очистите поверхности наждачной бумагой зернистостью P400.
Замените подшипник: спрессуйте старый подшипник с вала, используя съемник или оправку подходящего диаметра. Новый подшипник (артикул 6-180306У1С9 или аналог) напрессуйте равномерными ударами молотка через трубчатую оправку, упираясь только во внутреннее кольцо. Смажьте подшипник Литолом-24 перед установкой. Проверьте легкость вращения – заедания недопустимы.
Соберите узел в обратной последовательности: установите вал на место, затяните гайку крепления к рейке моментом 25–30 Н·м. Подключите разъемы подрулевых переключателей, закрепите кожух колонки. Установите рулевое колесо по меткам, затяните гайку моментом 35–45 Н·м. Проверьте работу рулевого управления на ходу – люфт или стук указывают на неправильную сборку.
Какие бренды подшипников рекомендуют владельцы Оки
Владельцы ВАЗ-1111 «Ока» чаще всего выбирают подшипники проверенных производителей, которые гарантируют долговечность и совместимость с рулевым управлением. Среди лидеров – отечественные бренды, адаптированные под специфику автомобиля. Особое внимание уделяют подшипникам с маркировкой 6-180306К1У или 6-180306КС17, так как именно они используются в оригинальной конструкции.
На форумах и в отзывах владельцев Оки выделяют три основных бренда:
- VBF (Волжский подшипниковый завод) – заводской поставщик для АвтоВАЗа, продукция которого отличается стабильным качеством и доступной ценой. Подшипники VBF часто встречаются в оригинальных запчастях и считаются эталоном для замены.
- SPZ (Саратовский подшипниковый завод) – альтернатива VBF с хорошей репутацией среди автолюбителей. Владельцы отмечают, что подшипники SPZ служат не меньше оригинальных, при этом стоят дешевле.
- ГПЗ (Государственный подшипниковый завод, например, ГПЗ-1 или ГПЗ-3) – менее распространены, но встречаются в продаже. Качество зависит от конкретной партии, поэтому рекомендуется проверять наличие сертификатов.
Импортные аналоги используются реже из-за более высокой цены и риска несоответствия посадочных размеров. Однако некоторые владельцы Оки экспериментируют с подшипниками SKF или FAG, особенно если оригинальные запчасти недоступны. Важно учитывать, что импортные модели могут потребовать доработки или подгонки, что не всегда оправдано для бюджетного автомобиля.
Отдельно стоит упомянуть подшипники китайских брендов, таких как ZVL или CRAFT. Их качество нестабильно: в одной партии могут быть надежные экземпляры, в другой – брак. Владельцы Оки советуют избегать таких вариантов, если нет возможности проверить подшипник перед установкой (например, на наличие люфта или шума при вращении).
При выборе подшипника критически важно сверять каталожные номера. Для Оки подходят следующие артикулы: 2108-3401120 (верхний подшипник) и 2108-3401121 (нижний). Даже у проверенных брендов встречаются подделки, поэтому покупать запчасти рекомендуется у официальных дилеров или проверенных поставщиков, таких как «АвтоВАЗ», «Лада-Деталь» или специализированные магазины автозапчастей для отечественных автомобилей.
Владельцы с опытом эксплуатации Оки советуют не экономить на смазке при установке подшипника. Использование качественной литиевой смазки (например, Литол-24 или импортных аналогов) продлевает срок службы детали в 1,5–2 раза. Также важно правильно затягивать гайку рулевого вала – перетяжка приводит к быстрому износу, а недотяжка – к люфту и стукам.

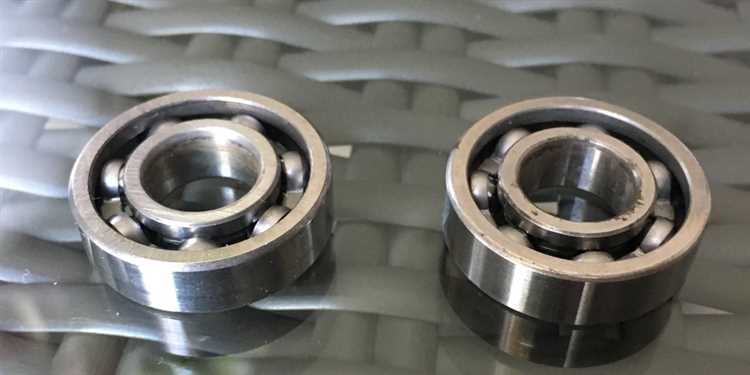

Сколько стоит подшипник рулевого управления для Оки и где купить
Цена подшипника рулевого управления для ВАЗ-1111 (Ока) зависит от производителя и типа детали. Оригинальные подшипники от АвтоВАЗа стоят в пределах 400–600 рублей, но их сложно найти в свободной продаже. Чаще встречаются аналоги от сторонних брендов: например, подшипники SKF или FAG обойдутся в 700–1200 рублей, а бюджетные варианты от LSA или Trialli – в 300–500 рублей. Разница в цене обусловлена качеством материалов и ресурсом работы.
В интернет-магазинах стоимость может быть ниже за счёт акций или оптовых закупок. На площадках вроде Exist.ru, Autodoc.ru или PartReview.ru подшипники для Оки продаются с доставкой по России, а цены начинаются от 250 рублей за самые дешёвые варианты. Однако здесь важно проверять отзывы: нередки случаи, когда под видом оригинала продают низкокачественные подделки, особенно на маркетплейсах типа Ozon или Wildberries.
В офлайн-магазинах автозапчастей цены обычно выше на 10–30%, но есть возможность осмотреть деталь перед покупкой. В регионах подшипники для Оки можно найти в сетях «Авто49», «АвтоПрайд» или у местных дилеров. В Москве и Санкт-Петербурге выбор шире: например, в «АвтоПаскер» или «Би-Би» часто бывают скидки на ходовые позиции. Средний чек в рознице – 500–900 рублей.
На разборках и авторынках подшипники для Оки стоят 150–400 рублей, но риск купить изношенную деталь крайне высок. Если выбирать б/у вариант, нужно проверять отсутствие люфта, коррозии и следов перегрева. Лучше обращаться к проверенным продавцам с репутацией или требовать гарантию хотя бы на 1–2 недели. В противном случае экономия обернётся повторным ремонтом через пару тысяч километров.
При заказе онлайн обращайте внимание на артикулы: для Оки подходит подшипник с номерами 6-180306У1С9 (оригинал) или аналоги SKF VKBA 3595, FAG 713 6740 30. Некоторые магазины предлагают комплекты с сальниками и гайками – это удобно, если планируется полная замена узла. Стоимость таких наборов начинается от 800 рублей.
Перед покупкой уточните наличие у продавца: подшипники для Оки не относятся к ходовым деталям, и их часто приходится заказывать под заказ. Сроки доставки могут варьироваться от 1–2 дней (в крупных городах) до недели и более (в отдалённых регионах). Если ремонт срочный, лучше переплатить за наличие в ближайшем магазине, чем ждать поставку.
