Свечи зажигания на ВАЗ 2106 – критически важный элемент системы, напрямую влияющий на стабильность работы двигателя, расход топлива и динамику разгона. Зазор между электродами определяет качество искрообразования, а его отклонение от нормы приводит к пропускам зажигания, детонации и повышенному износу цилиндропоршневой группы. Для карбюраторных двигателей модели 2106 с объёмом 1,6 л завод-изготовитель рекомендует зазор в пределах 0,5–0,6 мм для свечей типа А17ДВРМ или их аналогов (NGK BP6ES, Bosch WR7DC).
При эксплуатации на некачественном бензине или при износе поршневых колец зазор может увеличиваться из-за эрозии электродов. Симптомы неправильного зазора: затруднённый запуск на холодную, «троение» на холостых оборотах, падение мощности при разгоне. Регулировка выполняется с помощью специального щупа с точностью до 0,05 мм – подгибанием бокового электрода, избегая чрезмерных усилий, чтобы не повредить керамический изолятор.
Проверка зазора проводится каждые 10–15 тыс. км, а при использовании газового оборудования – чаще, так как газовое топливо ускоряет износ электродов. Для точной настройки рекомендуется использовать щуп с плоскими гранями, а не проволочный, так как последний может давать погрешность из-за формы электродов. При установке новых свечей зазор выставляется до монтажа в двигатель – это исключает риск повреждения резьбы в головке блока.
Несоответствие зазора даже на 0,1 мм способно снизить эффективность сгорания топливной смеси на 5–7%, что приведёт к перерасходу бензина и увеличению токсичности выхлопа. В зимний период допускается уменьшение зазора до 0,45 мм для улучшения холодного пуска, но при этом возрастает нагрузка на катушку зажигания. Регулярный контроль и корректировка зазора продлевают ресурс свечей до 25–30 тыс. км при условии использования качественного топлива и своевременной замены воздушного фильтра.

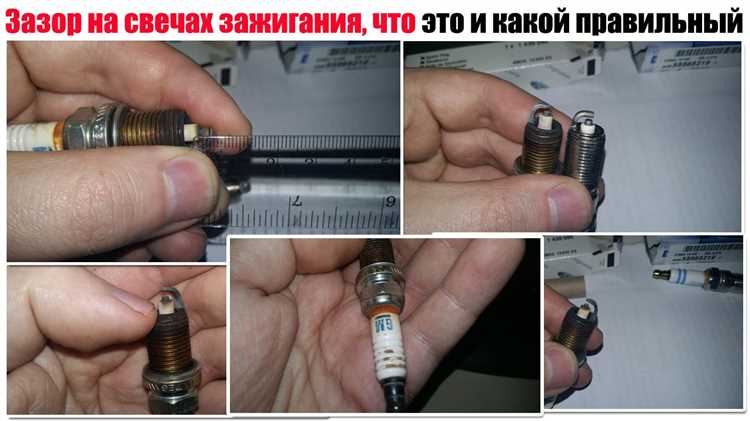

Оптимальный зазор на свечах ВАЗ 2106: нормы и регулировка
Проверку зазора проводят круглым щупом из набора для регулировки клапанов. Плоские щупы дают погрешность из-за неровностей электродов. Перед измерением очистите свечи от нагара металлической щеткой и продуйте сжатым воздухом. Если зазор не соответствует норме, подогните боковой электрод специальным инструментом – не используйте плоскогубцы, чтобы не повредить керамический изолятор.
На карбюраторных двигателях ВАЗ 2106 с контактной системой зажигания оптимальный зазор – 0,5 мм. При бесконтактной системе (с датчиком Холла) допускается увеличение до 0,6 мм. Инжекторные версии требуют 0,7–0,8 мм из-за более высокого напряжения в катушках зажигания. Неправильный зазор приводит к пробоям на массу или слабой искре, что особенно заметно при холодном пуске.
Регулировку выполняйте на холодном двигателе. Снимите свечу, вставьте щуп между электродами и оцените усилие: щуп должен проходить с легким сопротивлением. Если зазор больше нормы, аккуратно подогните боковой электрод вниз, если меньше – отогните вверх. После регулировки проверьте зазор повторно. Неправильная корректировка может привести к деформации электрода или его отрыву.
Свечи с платиновыми или иридиевыми электродами требуют зазора 0,8–1,0 мм. Они устанавливаются на тюнингованные двигатели или при использовании высокооктанового топлива. Для стандартных свечей А17ДВРМ (или аналогов) превышение зазора свыше 0,6 мм сокращает срок службы из-за повышенной нагрузки на катушку зажигания.
Признаки неправильного зазора: неравномерная работа двигателя на холостых оборотах, рывки при разгоне, повышенный расход масла. Если после регулировки симптомы не исчезают, проверьте состояние высоковольтных проводов и катушки зажигания. Сопротивление проводов должно быть в пределах 5–10 кОм, а катушки – 3,07–3,5 Ом (первичная обмотка) и 5,4–9,2 кОм (вторичная).
Зазор на свечах влияет на угол опережения зажигания. При увеличенном зазоре искра запаздывает, что приводит к детонации и перегреву двигателя. При уменьшенном – искра возникает раньше, вызывая калильное зажигание. Оба случая снижают мощность и увеличивают износ деталей ЦПГ. Регулируйте зазор каждые 10–15 тыс. км пробега или при замене свечей.
Для точной настройки используйте стенд для проверки свечей под давлением. В гаражных условиях можно провести тест на работающем двигателе: поочередно снимайте высоковольтные провода со свечей. Если обороты не меняются при отключении одной из свечей – зазор на ней не соответствует норме. После регулировки заведите двигатель и убедитесь в стабильной работе на всех режимах.
Какие зазоры на свечах предусмотрены для ВАЗ 2106 по заводским стандартам
Завод-изготовитель ВАЗ 2106 устанавливает строгие требования к зазорам на свечах зажигания, от которых зависит стабильность работы двигателя. Для карбюраторных моделей с объемом 1,3–1,6 литра стандартный зазор составляет 0,5–0,6 мм. Эти значения оптимизированы для обеспечения надежного искрообразования при штатной системе зажигания с катушкой Б117-А и распределителем Р125.
При использовании бесконтактной системы зажигания (БСЗ) с датчиком Холла и коммутатором 36.3734 допускается увеличение зазора до 0,7–0,8 мм. Это связано с более высоким напряжением во вторичной цепи (до 25 кВ против 18–20 кВ у контактной системы), что компенсирует увеличенное расстояние между электродами без риска пропусков зажигания.
Для двигателей с ГБО (газобаллонным оборудованием) завод рекомендует уменьшать зазор на 0,1–0,15 мм относительно базовых значений. Например, при работе на бензине с БСЗ (0,7–0,8 мм) на газе оптимальным будет 0,6–0,65 мм. Это обусловлено более высокой температурой сгорания газовоздушной смеси и необходимостью стабильного поджига.
В руководстве по эксплуатации ВАЗ 2106 (издание 1986 года) указаны следующие нормативы для свечей А17ДВРМ (наиболее распространенный тип): зазор 0,5–0,6 мм для контактной системы и 0,7–0,8 мм для БСЗ. Для свечей с платиновыми или иридиевыми электродами (например, NGK BP6ES) допускается корректировка в пределах +0,1 мм от заводских значений из-за меньшего износа.
Отклонение от рекомендованных зазоров приводит к конкретным последствиям. При уменьшении зазора до 0,3–0,4 мм возрастает риск калильного зажигания из-за недостаточного охлаждения электродов. Увеличение свыше 0,9 мм (для БСЗ) вызывает перебои в работе на высоких оборотах из-за ослабления искры и повышенной нагрузки на катушку зажигания.
Заводские стандарты также регламентируют периодичность проверки зазора – каждые 10 000 км пробега или при замене свечей. Для измерения используют щуп с точностью 0,05 мм. При регулировке подгибают только боковой электрод, избегая деформации центрального, так как это может привести к его разрушению.
Для двигателей ВАЗ 2106 с модернизированной системой зажигания (например, с катушкой 2111-3705010 от ВАЗ 2108) допустимо увеличение зазора до 0,9 мм. Однако такая настройка требует подтверждения экспериментальным путем, так как заводские рекомендации на подобные модификации не распространяются.
При выборе свечей для ВАЗ 2106 важно учитывать не только зазор, но и калильное число. Заводские свечи А17ДВРМ имеют калильное число 17, что соответствует средней тепловой характеристике. Использование свечей с другим калильным числом (например, А14ДВРМ для форсированных двигателей) требует корректировки зазора в сторону уменьшения на 0,1 мм для компенсации более высокой температуры электродов.

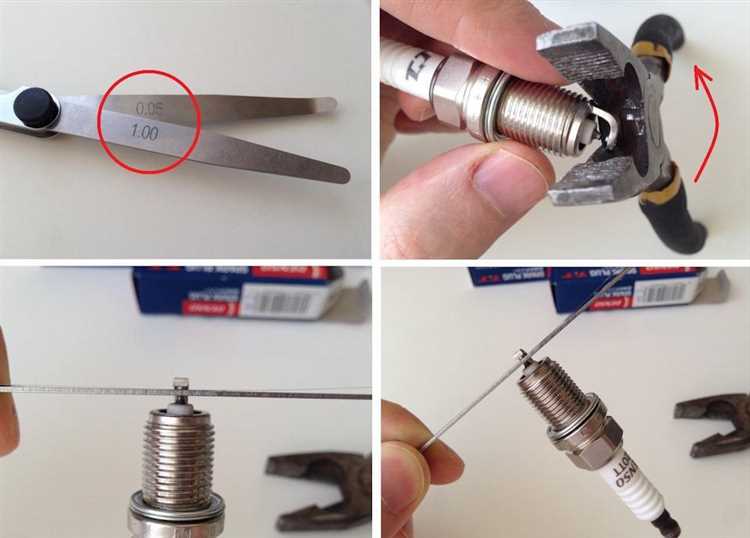

Как проверить текущий зазор на свечах зажигания без специальных инструментов
Для проверки зазора на свечах ВАЗ 2106 без щупа или калибра используйте подручные предметы с известной толщиной. Подойдут монеты номиналом 1 рубль (толщина 1,5 мм) или 5 копеек (1,45 мм), но точнее работают лезвия канцелярского ножа (0,3–0,5 мм) или металлическая линейка с миллиметровыми делениями. Оптимальный зазор для классических моделей ВАЗ – 0,5–0,6 мм для контактной системы зажигания и 0,7–0,8 мм для бесконтактной. Если лезвие проходит между электродами с лёгким сопротивлением, зазор близок к норме.
Осмотрите свечу на наличие нагара или деформации электродов – это искажает результаты. Центральный электрод должен быть ровным, без оплавлений, а боковой – параллелен ему. Если боковой электрод погнут, аккуратно подогните его плоскогубцами, но не переусердствуйте: чрезмерное усилие приведёт к трещинам в керамическом изоляторе. После корректировки повторно проверьте зазор тем же способом.
Используйте тонкую проволоку диаметром 0,5 мм (например, от скрепки) для более точной оценки. Согните её в форме буквы «Г» и вставьте между электродами. Если проволока проходит свободно, зазор больше нормы; если не проходит – меньше. Для бесконтактной системы зажигания возьмите проволоку 0,7–0,8 мм. Метод грубый, но позволяет избежать грубых ошибок при регулировке.
Сравните зазор на всех свечах: разница более 0,1 мм указывает на неравномерный износ или неправильную установку. Нагар на одной из свечей часто свидетельствует о проблемах с цилиндром (пропуски зажигания, богатая смесь), а не о зазоре. В таких случаях очистите электроды мелкой наждачной бумагой (зернистость 1000–1200) или металлической щёткой, но не используйте абразивы с крупным зерном – они оставляют царапины, ускоряющие эрозию.
Проверяйте зазор при холодном двигателе: нагретые свечи расширяются, и показания будут неточными. Если под рукой нет ничего подходящего, оцените зазор визуально. При оптимальном значении 0,5–0,6 мм между электродами должен помещаться край стандартного листа офисной бумаги (толщина ~0,1 мм). Если бумага не проходит – зазор слишком мал; если проходит легко – велик.
Избегайте проверки зазора «на глаз» без эталонных предметов: погрешность может достигать 0,3 мм, что критично для работы двигателя. Даже небольшое отклонение (0,2 мм) приводит к ухудшению искрообразования, падению мощности и увеличению расхода топлива. Для ВАЗ 2106 с контактной системой зажигания зазор менее 0,4 мм вызывает перебои на холостых оборотах, а более 0,7 мм – затруднённый запуск в холодную погоду.
Если после регулировки двигатель работает нестабильно, проверьте зазор повторно: при установке свечи в колодец боковой электрод может сместиться. Затягивайте свечу моментом 30–40 Н·м – чрезмерная затяжка деформирует корпус, а недостаточная приводит к прорыву газов. Используйте динамометрический ключ или затягивайте от руки до упора, затем доворачивайте на 1/4–1/2 оборота.
Заменяйте свечи каждые 15–20 тыс. км пробега: даже при правильном зазоре электроды изнашиваются, увеличивая расстояние между ними. Для ВАЗ 2106 подходят свечи А17ДВРМ или их аналоги (NGK BP6ES, Bosch WR7DC). Избегайте дешёвых подделок – они часто имеют несоответствующий зазор и низкое качество изолятора, что приводит к пробоям и выходу из строя катушки зажигания.
Инструменты для точной регулировки зазора на свечах ВАЗ 2106
Для регулировки зазора на свечах зажигания ВАЗ 2106 требуется специализированный инструмент – щуп для свечей. Оптимальным выбором станет набор щупов с шагом 0,05 мм, где ключевые значения для классических двигателей – 0,5–0,6 мм. Наиболее точные результаты дают металлические щупы с гальваническим покрытием, исключающим коррозию и обеспечивающим долговечность. Избегайте пластиковых аналогов: они деформируются при нагреве и искажают показания.
Второй обязательный инструмент – регулировочный ключ для свечей. Для ВАЗ 2106 подходит ключ с головкой на 21 мм и встроенным магнитом или резиновым держателем, предотвращающим падение свечи при демонтаже. При регулировке зазора используйте только боковой электрод: подгибайте его аккуратно, без рывков, чтобы не повредить керамический изолятор. Для контроля силы воздействия рекомендуется динамометрический ключ с моментом затяжки 30–40 Н·м при установке свечи обратно.
Дополнительные приспособления повышают точность работы. Микрометр с ценой деления 0,01 мм позволит проверить зазор с погрешностью до сотых долей миллиметра, что критично для двигателей с высокой степенью сжатия. Для визуального контроля используйте лупу с 5–10-кратным увеличением: она поможет выявить микротрещины на изоляторе или следы перегрева электродов. При отсутствии микрометра допустимо применять штангенциркуль, но только с нониусом – обычные модели дают слишком большую погрешность.
Избегайте подручных средств: монеты, отвёртки или гвозди деформируют электроды и нарушают геометрию зазора. Для чистки свечей перед регулировкой используйте металлическую щётку с латунной щетиной или пескоструйный аппарат – абразивные материалы оставляют микроцарапины, ускоряющие эрозию электродов. Храните инструменты в сухом месте: влага вызывает коррозию щупов, а пыль забивает механизмы микрометра, снижая точность измерений.
Пошаговая инструкция по корректировке зазора на свечах своими руками
Для регулировки зазора на свечах ВАЗ 2106 потребуется щуп 0,6–0,7 мм (для карбюраторных двигателей) или 0,7–0,8 мм (для инжекторных). Перед началом работы снимите свечи с двигателя, используя свечной ключ на 21 мм. Очистите их от нагара металлической щеткой или пескоструйным аппаратом – грязь исказит измерения. Проверьте состояние электродов: если они оплавлены или имеют трещины, замените свечи.
Измерьте текущий зазор плоским щупом, вставляя его между центральным и боковым электродами. Если зазор не соответствует норме, аккуратно подогните боковой электрод специальным инструментом – свечным ключом с регулировочной прорезью или пассатижами с узкими губками. Не давите на центральный электрод – это приведет к его повреждению. Для уменьшения зазора слегка прижмите боковой электрод к центральному, для увеличения – отогните его в сторону.
- Установите щуп нужной толщины между электродами.
- Плавно корректируйте зазор, пока щуп не будет проходить с легким сопротивлением.
- Повторите измерение после каждой регулировки – перегиб исправить сложнее, чем недогнуть.
- Проверьте зазор на всех свечах, даже если визуально они выглядят одинаково.
После регулировки установите свечи обратно, затянув их моментом 30–40 Н·м. Не перетягивайте – это может повредить резьбу в головке блока. Запустите двигатель и прослушайте его работу: ровный холостой ход и отсутствие пропусков зажигания подтвердят правильность настройки. Если двигатель троит, проверьте зазор повторно или замените свечи на новые.
Признаки неправильного зазора и их влияние на работу двигателя
Слишком малый зазор (менее 0,5 мм) снижает энергию искры, что ухудшает воспламенение смеси: двигатель работает нестабильно на холостых, глохнет при резком сбросе газа, а нагар на электродах образуется в 2–3 раза быстрее. В режиме частичных нагрузок увеличивается расход масла из-за неполного сгорания топлива, а на свечах появляется чёрный бархатистый налёт. При зазоре ниже 0,4 мм искра становится слабой, что приводит к детонации, особенно на низкооктановом бензине, и разрушению поршневых колец.

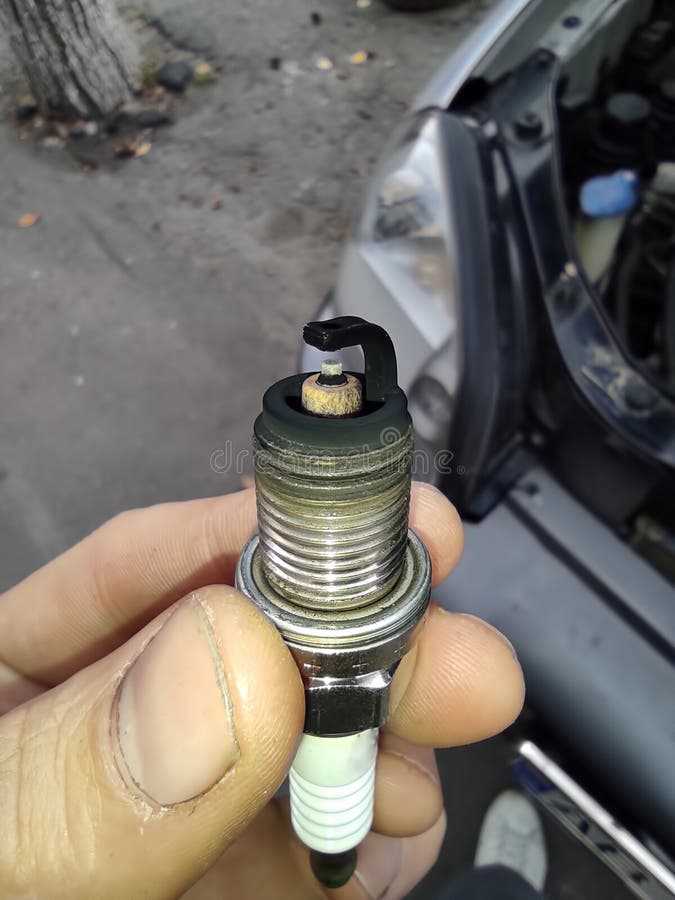

Как часто нужно проверять и регулировать зазор на свечах ВАЗ 2106
При эксплуатации автомобиля в тяжёлых условиях – частые холодные пуски, езда на низкокачественном бензине или с повышенной нагрузкой (например, с прицепом) – проверку следует проводить в два раза чаще: каждые 5–7 тысяч километров. В таких режимах нагар образуется интенсивнее, а электроды изнашиваются быстрее из-за неполного сгорания топлива и перегрева. Особое внимание уделяют свечам после зимнего сезона, когда конденсат в цилиндрах ускоряет коррозию металла.
Внеплановая регулировка зазора требуется при появлении следующих признаков:
- неустойчивый холостой ход (обороты «плавают»);
- затруднённый запуск двигателя, особенно в холодную погоду;
- повышенный расход топлива без видимых причин;
- пропуски зажигания, сопровождающиеся «чиханием» мотора;
- потеря мощности при резком нажатии на педаль газа.
Эти симптомы указывают на то, что зазор вышел за пределы допустимых значений, даже если пробег после последней проверки не достиг регламентного.
Для точной диагностики используют щуп с шагом 0,05 мм. Если зазор превышает 0,7 мм или меньше 0,4 мм, свечи подлежат регулировке или замене. При этом важно учитывать материал электродов: для стандартных никелевых свечей износ происходит быстрее, чем для иридиевых или платиновых, которые могут служить до 30–50 тысяч километров без корректировки зазора. Однако на ВАЗ 2106 такие свечи применяются редко из-за высокой стоимости.
Процедура регулировки занимает не более 10 минут на одну свечу, но требует аккуратности. Боковой электрод подгибают специальным инструментом – щипцами с прорезью или пассатижами с узкими губками. Усилие прикладывают плавно, чтобы не повредить керамический изолятор. После корректировки зазор проверяют повторно, так как металл может «отпружинить». Если электроды сильно изношены или оплавлены, свечи заменяют новыми – восстановление в таких случаях неэффективно.
На практике многие владельцы ВАЗ 2106 совмещают проверку зазора с заменой масла или регулировкой клапанов, чтобы не разбирать двигатель лишний раз. Однако при активной эксплуатации автомобиля (например, в такси или на дальних поездках) целесообразно проводить осмотр свечей каждые 3–4 тысячи километров. Это позволяет выявить проблемы на ранней стадии и избежать дорогостоящего ремонта системы зажигания.
Запомните: даже новые свечи могут иметь заводской брак или неправильный зазор. Поэтому перед установкой их всегда проверяют щупом. Для ВАЗ 2106 оптимальный зазор составляет 0,5–0,6 мм, но при использовании газового оборудования (ГБО) его рекомендуется увеличить до 0,7–0,8 мм из-за более высокой температуры сгорания газа. В любом случае отклонение от нормы должно быть минимальным – это залог стабильной работы двигателя и экономии топлива.
