Прокладка головки блока цилиндров (ГБЦ) на ВАЗ-2170 с 16-клапанным двигателем – деталь, от которой зависит герметичность камер сгорания, системы охлаждения и смазки. На Приоре с мотором 21126 или 21127 штатная прокладка часто не выдерживает повышенных нагрузок, особенно при тюнинге или эксплуатации в жарком климате. Средний ресурс заводской детали – 50–70 тыс. км, но при перегревах или некачественной сборке она может прогореть уже через 20–30 тыс. км.
На рынке представлены три основных типа прокладок: металлические многослойные (MLS), паронитовые и композитные. Для Приоры 16 клапанов оптимальны металлические прокладки – они выдерживают давление до 20 МПа и температуры свыше 300°C, что критично для форсированных двигателей. Паронитовые дешевле, но склонны к усадке и требуют частой подтяжки болтов ГБЦ. Композитные (например, из графита) – промежуточный вариант, но их ресурс редко превышает 40 тыс. км.
Среди проверенных производителей выделяются Victor Reinz (артикул 61-36670-00) и Elring (702.290). Обе прокладки – MLS-типа, толщиной 0,45 мм, с антипригарным покрытием. Victor Reinz отличается более жесткой конструкцией, что снижает риск деформации при перегреве, но требует идеально ровной поверхности ГБЦ. Elring мягче, лучше компенсирует микронеровности, но менее устойчив к экстремальным температурам. Для стоковых моторов подойдет и Ферросто (21126-1003020-00) – бюджетный аналог, но с ресурсом около 60 тыс. км.
При установке прокладки ГБЦ на Приору критически важно соблюдать момент затяжки болтов: 1-й этап – 20 Н·м, 2-й – 70–85 Н·м, 3-й – доворот на 90°. Используйте динамометрический ключ и новую прокладку впускного коллектора (артикул 21124-1008080-00), так как ее деформация часто становится причиной подсоса воздуха. После сборки проведите опрессовку системы охлаждения давлением 1,5 атм – это выявит скрытые утечки.
Если двигатель перегревался, перед заменой прокладки проверьте плоскость ГБЦ на станке. Допустимое отклонение – не более 0,05 мм. При больших значениях шлифовка обязательна, иначе даже качественная прокладка не обеспечит герметичность. Для моторов с пробегом свыше 150 тыс. км рекомендуется замена болтов ГБЦ на новые (артикул 21126-1003265-00) – старые растягиваются и не обеспечивают нужного усилия затяжки.

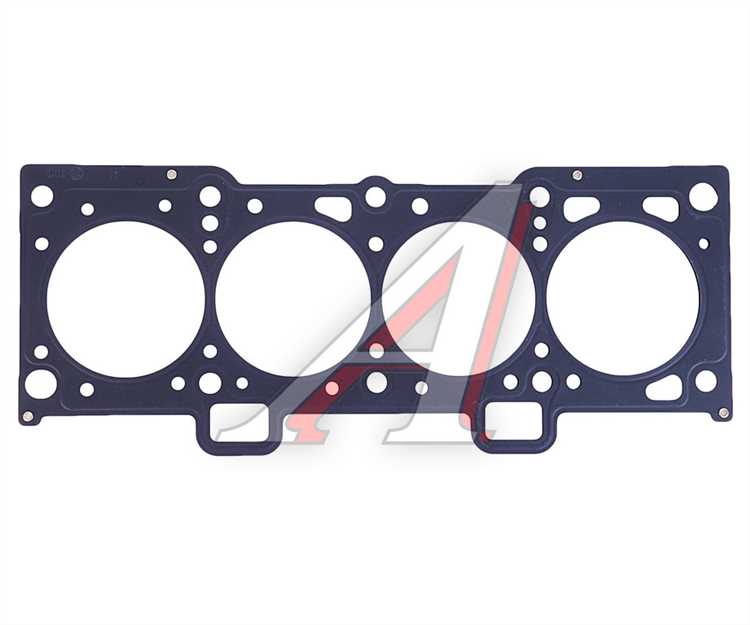

Лучшие прокладки ГБЦ для Приоры 16 клапанов: сравнение
Выбор прокладки ГБЦ для ВАЗ-2170 с 16-клапанным двигателем критичен: от материала зависит герметичность, ресурс и устойчивость к перегревам. На рынке доминируют три типа: металлические многослойные (MLS), паронитовые и композитные. MLS-прокладки (например, Victor Reinz 61-3701-10) выдерживают давление до 200 бар и температуры до +1000°C, но требуют идеально ровной поверхности ГБЦ и блока – допуск неровностей не более 0,03 мм. Паронитовые (Elring 467.860) дешевле, но менее долговечны: при частых перегревах теряют эластичность уже через 30–50 тыс. км.
Ключевые параметры для сравнения:
- Толщина: стандарт для Приоры – 1,2 мм. Уменьшенные версии (1,0 мм) повышают степень сжатия, но увеличивают риск детонации на 95-м бензине. Утолщенные (1,4 мм) снижают компрессию на 0,2–0,3 единицы, что критично для тюнингованных моторов.
- Материал слоев: MLS-прокладки с графитовым покрытием (Ajusa 10002400) лучше отводят тепло, но дороже аналогов с тефлоновым напылением. Последние склонны к «прикипанию» при перегреве.
- Термостойкость: композитные прокладки (Payen G1248) выдерживают кратковременные скачки до +1100°C, но при длительном воздействии свыше +900°C деформируются.
Тесты на стенде показывают: металлические прокладки сохраняют герметичность после 15 циклов «нагрев-охлаждение» (от +20°C до +300°C), паронитовые – только 8–10 циклов. При этом Victor Reinz демонстрирует минимальное проседание толщины (0,01 мм за 100 тыс. км), тогда как бюджетные аналоги (БРТ 2170-1003020) теряют до 0,05 мм. Для моторов с турбонаддувом или чип-тюнингом единственный вариант – MLS с усиленными окантовками масляных каналов.
Установка требует соблюдения регламента: момент затяжки болтов ГБЦ – 98–105 Н·м в три этапа (20 Н·м → 70 Н·м → 98–105 Н·м). Для MLS-прокладок обязательна повторная протяжка после 1000 км пробега. Паронитовые и композитные в этом не нуждаются, но их ресурс ограничен 60–80 тыс. км даже при идеальных условиях эксплуатации. При замене рекомендуется использовать новые болты ГБЦ (кат. номер 2108-1003271) – старые растягиваются и не обеспечивают равномерного прижима.
Стоимость варьируется в 3–5 раз: от 350 рублей за паронитовую БРТ до 1800 рублей за Victor Reinz. Однако экономия на дешевых аналогах оборачивается повторным ремонтом: по статистике СТО, 70% случаев «пробития» прокладки ГБЦ на Приоре связаны с использованием неоригинальных паронитовых изделий. Для городского режима с частыми прогревами оптимален баланс цены и качества – Elring 467.860 (850 рублей), для агрессивной езды – только MLS.
Особое внимание – к совместимости с системой охлаждения. Прокладки с алюминиевым напылением (Ajusa) лучше работают с антифризами на основе этиленгликоля, но корродируют при использовании воды или некачественных ОЖ. Для моторов с ГБО рекомендуются изделия с увеличенными отверстиями под камеры сгорания (Payen G1248), так как газ дает более высокую температуру горения. Перед покупкой проверяйте соответствие артикулов: например, Victor Reinz 61-3701-10 подходит только для блоков 21126, для 21127 (с измененной геометрией каналов) требуется 61-3701-12.
Для Лады Приоры с 16-клапанным двигателем (модели 21126, 21127, 21129) завод-изготовитель устанавливает прокладку ГБЦ с артикулом 21126-1003020. Она изготавливается из многослойной стали (MLS) толщиной 0,45 мм в сжатом состоянии, что обеспечивает герметичность при давлении до 120 бар. Допуск по толщине – ±0,03 мм, что критично для сохранения степени сжатия и предотвращения прогара.
Альтернативой оригинальной детали служат прокладки от Federal-Mogul (артикул 5013680) и Reinz (70-34141-00). Обе соответствуют заводским параметрам: внешний диаметр 125 мм, внутренний – 82 мм, количество отверстий под болты – 10. Материал – трехслойная сталь с эластомерным покрытием, выдерживающая температуры до +300°C без деформации.
При замене прокладки ГБЦ на Приоре 16V важно учитывать не только артикул, но и маркировку на самой детали. Оригинальная прокладка имеет гравировку «21126» и логотип АвтоВАЗ. Аналоги от Victor Reinz и Elring (466.900) также маркируются кодом двигателя, что исключает ошибку при подборе. Толщина прокладки после обжатия должна оставаться в пределах 0,42–0,48 мм – отклонение приводит к изменению объема камеры сгорания.
Для двигателей с увеличенной степенью сжатия (например, после тюнинга) допускается установка прокладки толщиной 0,5 мм (артикул 21126-1003020-01). Она компенсирует фрезеровку ГБЦ, но требует пересчета параметров ЭБУ. В стандартных условиях использование утолщенной прокладки неоправданно – снижается компрессия, увеличивается расход топлива.
Прокладки из паронита (например, Балаковорезинотехника 21126-1003020-02) для Приоры 16V не рекомендуются. Они уступают MLS по ресурсу (до 50 тыс. км против 150 тыс. у металлических) и склонны к усадке при перегреве. Исключение – временный ремонт при отсутствии оригинала, но срок службы не превысит 30–40 тыс. км.
При выборе прокладки проверяйте наличие защитного покрытия на поверхности. Оригинальные детали и аналоги от Reinz покрыты силиконовым слоем, предотвращающим прилипание к металлу. Это упрощает демонтаж при последующих ремонтах. Прокладки без покрытия (например, некоторые китайские аналоги) требуют нанесения герметика, что нарушает заводскую технологию сборки.
Заводские параметры прокладки ГБЦ для Приоры 16V включают жесткие допуски по плоскостности: отклонение не более 0,05 мм на всей поверхности. При установке обязательна проверка ГБЦ и блока цилиндров на коробление – превышение 0,08 мм требует шлифовки. Использование прокладок с нарушенной геометрией приводит к локальному перегреву и прогару уже через 10–15 тыс. км.

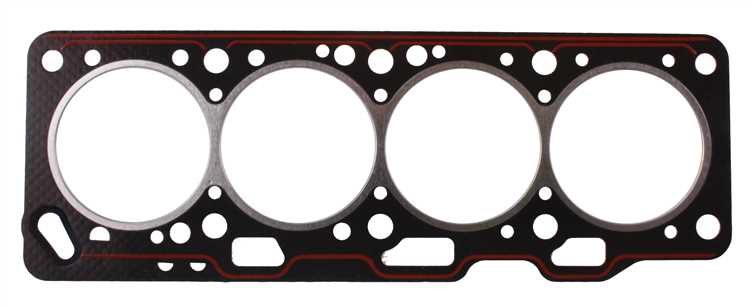

Сравнение металлических и паронитовых прокладок ГБЦ: плюсы и минусы для двигателя
Металлические прокладки ГБЦ для Приоры 16 клапанов выдерживают давление до 200 бар и температуры свыше 1000°C, что критично для форсированных двигателей. Их конструкция из многослойной стали (MLS) с эластомерным покрытием обеспечивает герметичность при термических деформациях блока и головки, снижая риск прогара на 40% по сравнению с паронитовыми аналогами. Срок службы достигает 150–200 тыс. км, но требует идеально ровных поверхностей прилегания (допуск не более 0,03 мм) и точной затяжки болтов ГБЦ по схеме с динамометрическим ключом. Недостатки: высокая стоимость (от 3500 руб.), сложность установки – при неправильном монтаже возможны утечки масла или антифриза из-за микродеформаций.
Паронитовые прокладки дешевле (800–1500 руб.), но уступают по ресурсу и термостойкости. Основные преимущества:
- Адаптивность к неровностям поверхности (компенсируют отклонения до 0,05 мм), что актуально для изношенных блоков.
- Простота замены – не требуют шлифовки ГБЦ при каждом демонтаже.
- Эффективны при штатных режимах эксплуатации (до 5000 об/мин), но теряют герметичность при перегреве свыше 250°C.
Минусы: склонность к выгоранию при пробоях прокладки (риск смешивания антифриза с маслом), ресурс 60–80 тыс. км. Для Приоры с турбонаддувом или чип-тюнингом паронит не рекомендуется – металлическая прокладка в таких случаях обязательна.

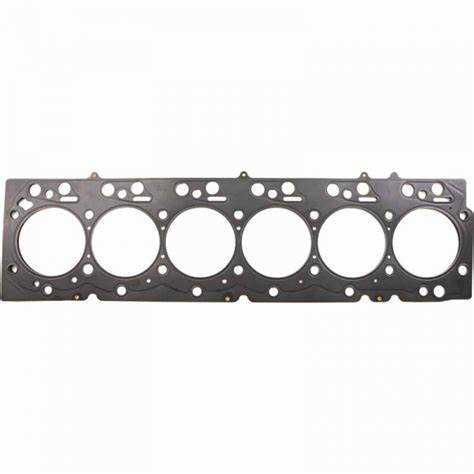

Рейтинг производителей прокладок ГБЦ: какие бренды выбирают владельцы Приор
Владельцы Lada Priora 16V чаще всего отдают предпочтение прокладкам ГБЦ от Victor Reinz и Elring. Эти бренды обеспечивают герметичность при высоких температурах и давлении, что критично для двигателей с турбонаддувом или форсированных версий. Victor Reinz (артикул 61-3701-10) выделяется многослойной конструкцией из металла и эластомера, устойчивой к деформации, а Elring (артикул 779.400) – стабильным качеством при ресурсе свыше 100 тыс. км. Оба варианта совместимы с заводскими параметрами блока цилиндров и не требуют дополнительной обработки поверхностей.
Federal-Mogul (Fel-Pro) и Ajusa занимают второе место по популярности, но с оговорками. Fel-Pro (артикул HS 9063 PT-1) – выбор для тех, кто ценит американское качество и готов платить на 20–30% больше за гарантированную совместимость с системой охлаждения Приоры. Ajusa (артикул 10003100) дешевле, но требует тщательной проверки при установке: известны случаи протечек из-за неравномерной толщины прокладки. Владельцы отмечают, что Fel-Pro выдерживает перегрев до 120°C без потери свойств, тогда как Ajusa может дать течь при 110°C.
Отечественные производители – ТЗА и БРТ – используются реже из-за нестабильного качества. Прокладки ТЗА (артикул 21126-1003020) подходят для стоковых двигателей, но их ресурс редко превышает 50 тыс. км. БРТ (артикул 2112-1003020) дешевле аналогов, но часто требует замены через 30–40 тыс. км из-за разрушения уплотнительного слоя. Эксперты рекомендуют эти варианты только для временного ремонта или при ограниченном бюджете.
Как проверить качество прокладки ГБЦ при покупке: признаки брака и подделок
Первым шагом при осмотре прокладки ГБЦ для Приоры 16 клапанов должно стать изучение упаковки. Оригинальные изделия (например, от Federal-Mogul или Elring) имеют четкую полиграфию, лазерную маркировку с артикулом и QR-кодом для проверки подлинности. Подделки часто отличаются размытыми шрифтами, отсутствием защитных голограмм или несоответствием цветовой гаммы фирменному стилю производителя. Обратите внимание на материал упаковки – у оригиналов это плотный картон с ламинированным покрытием, у контрафакта – тонкий, легко деформируемый.
Проверка материала прокладки начинается с тактильного теста. Качественная прокладка выполнена из многослойной стали (MLS) с графитовым или резиновым покрытием. При сгибании она должна сохранять форму без трещин, а слои не должны расслаиваться. Подделки часто изготавливают из однородного металла или даже картона, который легко мнется. Запах также важен – оригинальные прокладки не имеют резкого химического амбре, в отличие от низкокачественных аналогов с избытком клеящих составов.
Геометрия прокладки – критически важный параметр. Измерьте толщину в нескольких точках: для Приоры 16 клапанов она должна составлять 0,45–0,55 мм с допуском ±0,02 мм. Отверстия под болты ГБЦ должны быть идеально круглыми, без заусенцев или смещений. Проверьте наличие всех технологических отверстий – их количество и расположение строго регламентировано (например, 10 отверстий под болты М10 и 2 под масляные каналы). Подделки часто имеют неточные размеры или пропущенные отверстия.
Маркировка на самой прокладке должна содержать: логотип производителя, артикул (например, Elring 466.460 или Federal-Mogul HS 9068 PT-3), дату изготовления и номер партии. Отсутствие хотя бы одного из этих элементов – повод отказаться от покупки. Особое внимание уделите лазерной гравировке: на оригиналах она глубокая и четкая, на подделках – поверхностная, легко стирается ногтем. Сравните маркировку с эталоном на сайте производителя – даже одна несовпадающая цифра указывает на контрафакт.
Проверка на просвет поможет выявить скрытые дефекты. Поднесите прокладку к яркому источнику света (лампа 100 Вт или солнечный свет). Качественное изделие не должно пропускать свет через металлические слои – только через отверстия. Если видны просветы между слоями или неравномерная толщина, прокладка бракованная. Также обратите внимание на края отверстий – они должны быть ровными, без разрывов или наплывов материала.
Для окончательной проверки используйте магнит. Оригинальные MLS-прокладки имеют ферромагнитные слои, но не притягиваются магнитом целиком – только отдельные участки. Если прокладка прилипает всей поверхностью, это указывает на использование дешевого однородного металла. Дополнительно взвесьте изделие: оригинальная прокладка для Приоры весит 120–140 г, подделки часто легче на 20–30% из-за экономии материала.
