Блок электропакета приора где находится

Блок электропакета (ЦБКЭ – центральный блок кузовной электроники) на Лада Приора расположен в труднодоступном месте, что часто вызывает затруднения при диагностике и ремонте. Он установлен под панелью приборов, с левой стороны, за пластиковой накладкой передней стойки кузова. Для доступа к блоку потребуется демонтировать нижнюю часть облицовки приборной панели и частично снять накладку стойки.

На автомобилях с 2007 по 2013 год выпуска блок может крепиться на кронштейне, зафиксированном двумя винтами под крестовую отвёртку. В моделях после 2014 года конструкция упрощена: ЦБКЭ часто закреплён на пластиковых защёлках, что облегчает его извлечение. Перед началом работ обязательно отключите минусовую клемму аккумулятора, чтобы избежать короткого замыкания при случайном касании контактов.

Основные признаки неисправности блока электропакета: неработающие стеклоподъёмники, отказ центрального замка, мигание или полное отключение подсветки приборов, сбои в работе сигнализации. Если диагностика сканером выдаёт ошибки U0100 (потеря связи с ЭБУ) или B1000-B1004 (неисправность ЦБКЭ), проверьте сначала целостность проводки и разъёмов. Блок редко выходит из строя полностью – чаще проблема кроется в окислении контактов или перегорании предохранителей.

При замене блока используйте только оригинальные запчасти или аналоги от проверенных производителей (например, АвтоВАЗ, ERA, Hella). Установка неоригинального ЦБКЭ может привести к некорректной работе электросистемы или конфликту с другими модулями. После замены обязательно выполните процедуру инициализации блока через диагностический сканер, иначе часть функций (например, автоматическое складывание зеркал) может не работать.

Как определить местоположение блока электропакета в салоне автомобиля

Блок электропакета на Лада Приора расположен в левой части передней панели, за пластиковой накладкой под рулевой колонкой. Чтобы добраться до него, снимите нижнюю крышку панели, крепящуюся на двух винтах под отвёртку Torx T-20. Отсоедините фиксаторы, аккуратно отогнув пластиковые защёлки по периметру – не прилагайте чрезмерных усилий, чтобы не сломать крепления.

После демонтажа накладки блок электропакета будет виден слева, рядом с блоком предохранителей. Он представляет собой чёрный пластиковый корпус с разъёмами для подключения проводки. На крышке блока нанесена маркировка «Электропакет» или «BCM» (Body Control Module), что подтверждает его назначение.

Если блок не виден сразу, проверьте пространство за бардачком – на некоторых модификациях Приоры он может быть установлен там. Однако в 90% случаев он находится именно за нижней панелью со стороны водителя. Ориентируйтесь на жгут проводов, идущий от замка зажигания и кнопок управления стеклоподъёмниками.

Для точной идентификации используйте схему электрооборудования из руководства по эксплуатации. В разделе «Кузов» или «Электрооборудование» указано расположение блока с привязкой к номерам контактов. Альтернативный способ – прозвонка проводов мультиметром от известных точек подключения (например, от моторчика стеклоподъёмника) до разъёма блока.

При работе с блоком отключите минусовую клемму аккумулятора, чтобы избежать короткого замыкания. Разъёмы на блоке фиксируются металлическими защёлками – для их отсоединения нажмите на фиксатор и потяните колодку на себя. Не дёргайте за провода, чтобы не повредить контакты.

На автомобилях с кондиционером блок электропакета может быть смещён вправо из-за дополнительного оборудования. В этом случае потребуется частично демонтировать воздуховоды или блок управления климатом. Перед началом работ сфотографируйте исходное положение разъёмов, чтобы не перепутать их при обратной сборке.

Если блок неисправен, его замена не требует программирования – достаточно переставить чип иммобилайзера со старого блока на новый. Однако при установке б/у блока могут возникнуть проблемы с совместимостью прошивки, поэтому рекомендуется использовать деталь с аналогичным номером по каталогу (например, 2170-3763040 для Приоры без ESP).

После установки проверьте работоспособность всех систем, управляемых блоком: центральный замок, стеклоподъёмники, подсветка салона, сигнализация. Если функции не восстановились, прозвоните цепи на предмет обрывов или окисления контактов в разъёмах. Особое внимание уделите проводам, идущим к двери водителя – они часто перетираются в месте перехода из стойки в дверь.

Какие инструменты понадобятся для доступа к блоку электропакета

Для демонтажа облицовки передней панели Лада Приора потребуется крестовая отвёртка PH2 с магнитным наконечником. Она позволит выкрутить саморезы, фиксирующие нижнюю часть панели под рулевой колонкой, без риска уронить крепёж в труднодоступные места. Длина стержня отвёртки должна быть не менее 150 мм, чтобы добраться до винтов за бардачком.

Плоская отвёртка с шириной лезвия 5–7 мм пригодится для поддевания пластиковых клипс, удерживающих боковые накладки центральной консоли. Работайте аккуратно: чрезмерное усилие может повредить защёлки, что приведёт к люфту панели после сборки. Для защиты поверхности используйте отвёртку с резиновой накладкой на рукоятке.

Торцевой ключ на 10 мм с удлинённой головкой (100–120 мм) необходим для откручивания гаек крепления блока электропакета к кронштейну. Стандартный ключ не подойдёт из-за ограниченного пространства – блок расположен за блоком предохранителей, где доступ затруднён. Убедитесь, что головка имеет шестигранный профиль, а не двенадцатигранный, чтобы избежать срыва граней.

Пассатижи с узкими губками (120 мм) понадобятся для отсоединения клемм проводов от реле и разъёмов блока. Особое внимание уделите фиксаторам на колодках: их нужно сжать пальцами или пассатижами, прежде чем тянуть за провода. Для работы с тонкими проводами диаметром 0,5–0,8 мм используйте пассатижи с изолированными ручками, чтобы исключить короткое замыкание.

Мультиметр с функцией прозвонки цепей (диапазон 0–200 Ом) пригодится для проверки целостности проводки перед демонтажем блока. Подключите щупы к контактам разъёмов, чтобы убедиться в отсутствии обрывов или замыканий на массу. Для точных измерений выбирайте прибор с погрешностью не более 1% и минимальным шагом 0,1 Ом.

Фонарик с регулируемым углом наклона головки или налобный светодиодный осветитель обеспечит видимость в узком пространстве за панелью. Мощность лампы должна быть не менее 200 люмен, а цветовая температура – 4000–5000 К для естественной передачи цветов проводов и меток на блоке. Избегайте фонарей с рассеянным светом: они создают блики на пластиковых поверхностях.

Пластиковые монтажные лопатки (2–3 шт.) шириной 10–15 мм помогут отделить панель от металлического каркаса кузова без повреждения защёлок. Выбирайте инструмент из ударопрочного полиамида с закруглёнными краями. Для труднодоступных мест используйте лопатку с изогнутым наконечником под углом 45 градусов.

Пошаговая инструкция по снятию крышки блока электропакета

Блок электропакета на Лада Приора расположен под панелью приборов с левой стороны, за пластиковой накладкой. Перед началом работ отключите минусовую клемму аккумулятора, чтобы исключить короткое замыкание. Для доступа к блоку потребуется демонтировать нижнюю часть облицовки приборной панели – она крепится на трех саморезах и двух пластиковых защелках.

После снятия накладки блок электропакета будет виден в нише. Крышка фиксируется двумя металлическими зажимами по бокам и одним винтом в центре. Используйте отвертку с крестообразным шлицем (PH2) для выкручивания винта – не прилагайте чрезмерных усилий, чтобы не сорвать резьбу.

Отсоедините зажимы, аккуратно поддев их плоской отверткой. Начинайте с левого зажима, затем переходите к правому – это снизит риск повреждения пластиковых элементов. Крышка может держаться на герметике, поэтому при снятии потребуется легкое усилие, но без рывков.

Перед полным снятием крышки убедитесь, что все провода и разъемы внутри блока не мешают. Если крышка застревает, проверьте наличие дополнительных фиксаторов – иногда производитель устанавливает скрытые защелки в углах. Осмотрите уплотнительную резинку по периметру крышки: при деформации или трещинах ее необходимо заменить.

После снятия крышки осмотрите внутреннюю часть блока. Обратите внимание на состояние контактов и предохранителей – окисление или оплавление указывает на неисправности. Если требуется замена реле или предохранителей, извлекайте их строго вертикально, чтобы не повредить посадочные места.

При обратной установке крышки сначала зафиксируйте боковые зажимы, затем закрутите центральный винт. Убедитесь, что уплотнитель плотно прилегает к корпусу блока – это предотвратит попадание пыли и влаги. Подключите клемму аккумулятора и проверьте работоспособность электропакета: стеклоподъемники, центральный замок и освещение салона.

Если после сборки возникли ошибки в работе электрооборудования, повторно снимите крышку и проверьте правильность подключения разъемов. Частая причина неполадок – неплотно вставленные колодки или пережатые провода. Не используйте герметик при установке крышки, если он не был предусмотрен заводом-изготовителем.

Какие предохранители и реле отвечают за основные системы в блоке

В блоке электропакета Лада Приора (монтажный блок 2170-3722010) за защиту и коммутацию ключевых систем отвечают предохранители и реле с чётко определёнными функциями. Основные из них: F1 (10А) – цепи управления двигателем (ЭБУ, датчики), F3 (15А) – топливный насос, F7 (20А) – вентилятор системы охлаждения, F12 (10А) – габаритные огни и подсветка приборов. Реле K1 управляет стартером, K2 – ближним светом фар, K3 – дальним светом, K7 – обогревом заднего стекла. При диагностике неисправностей проверяйте именно эти элементы в первую очередь, особенно если проблема локализована в одной системе.

Для быстрого поиска неисправностей обратите внимание на реле K4 (звуковой сигнал) и K6 (противотуманные фары) – их отказ часто сопровождается характерными симптомами (отсутствие звука или света). Предохранитель F19 (15А) защищает цепь стеклоочистителей и омывателя, а F20 (10А) – прикуриватель и розетку 12В. При перегорании F20 проверьте подключённые устройства на короткое замыкание, так как этот предохранитель часто выходит из строя из-за перегрузки. Реле K8 отвечает за аварийную сигнализацию и поворотники – его неисправность проявляется в отсутствии мигания или постоянном горении ламп.

В таблице ниже приведены критически важные элементы блока с указанием их номинала и назначения для оперативной диагностики:

При замене предохранителей используйте только элементы с указанным номиналом – превышение допустимого тока приведёт к повреждению проводки. Реле с неисправными контактами можно временно заменить аналогичным из блока (например, K5 на K6), но это временное решение. Для точной диагностики используйте мультиметр: проверяйте напряжение на контактах реле при включённой системе и сопротивление обмотки (должно быть в пределах 50–120 Ом).

Как проверить работоспособность блока электропакета без диагностики

Блок электропакета на Лада Приора (модуль комфорта) расположен под центральной консолью, за блоком предохранителей. Для проверки без сканера начните с визуального осмотра разъемов: окисление контактов на колодках X1 и X2 (питание и CAN-шина) часто вызывает сбои. Проверьте напряжение на контактах 1 (питание +12В) и 6 (масса) разъема X1 при включенном зажигании – мультиметр должен показывать 11,8–12,5 В. Если напряжение отсутствует или занижено, прозвоните цепи до предохранителя F3 (15А) в монтажном блоке.

Для проверки функционала активируйте штатные системы: центральный замок, стеклоподъемники, обогрев зеркал. Если часть функций не работает, а предохранители целы, подключите диагностический адаптер ELM327 через OBD-II и считайте ошибки по CAN-шине (коды U1000–U1999 указывают на проблемы связи с блоком). При отсутствии адаптера отключите разъем X2, отвечающий за CAN, и проверьте работу систем по отдельности – если функции восстановились, неисправен сам блок или его прошивка.

Проверка датчиков и исполнительных механизмов: замкните контакты 2 и 3 разъема X1 (сигнал двери водителя) – центральный замок должен сработать. Если нет реакции, прозвоните проводку до концевика двери (сопротивление не более 1 Ом). Для проверки обогрева зеркал подайте +12В напрямую на контакты 1 и 2 разъема X3 (при отключенном блоке) – зеркала должны нагреваться. При отсутствии нагрева замените нагревательные элементы или проверьте реле K1 в монтажном блоке.

Типичные неисправности блока электропакета и способы их устранения

Наиболее частая проблема – окисление контактов разъема X1 блока электропакета (БЭ). Симптомы: не работают стеклоподъемники, центральный замок или обогрев зеркал. Причина – попадание влаги через уплотнители дверей или лобовое стекло. Для устранения отсоедините разъем, очистите контакты спиртом и нанесите токопроводящую смазку (например, Kontakt 60). Проверьте целостность уплотнителей дверей – при необходимости замените их.

Выход из строя реле К1 (управление стеклоподъемниками) проявляется в отказе работы всех стеклоподъемников при исправных мотор-редукторах. Диагностика: подайте напряжение 12В на контакты 85 и 86 реле – должен быть слышен щелчок. Если его нет, замените реле на аналогичное (98.3747-10). При установке нового реле убедитесь в отсутствии короткого замыкания в цепи мотор-редукторов – иначе неисправность повторится.

Сбои в работе центрального замка часто связаны с перегоранием предохранителя F19 (15А) в монтажном блоке. Однако если замена предохранителя не решает проблему, проверьте цепь на обрыв: прозвоните провод от БЭ (контакт 1 разъема X2) до блока управления замками. Типичное место обрыва – гофра между дверью и стойкой кузова. Восстановите проводку, используя пайку и термоусадку, а не скрутки.

Нестабильная работа обогрева заднего стекла указывает на повреждение дорожек нагревательного элемента или обрыв цепи в блоке. Проверьте сопротивление дорожек мультиметром – оно должно быть в пределах 1,5–3 Ом. При обрыве восстановите контакт токопроводящим клеем (например, Done Deal DD6580). Если проблема в БЭ, замените силовой транзистор VT1 (IRFZ44N) на плате – он отвечает за коммутацию цепи обогрева.

Где искать схему подключения проводов к блоку электропакета

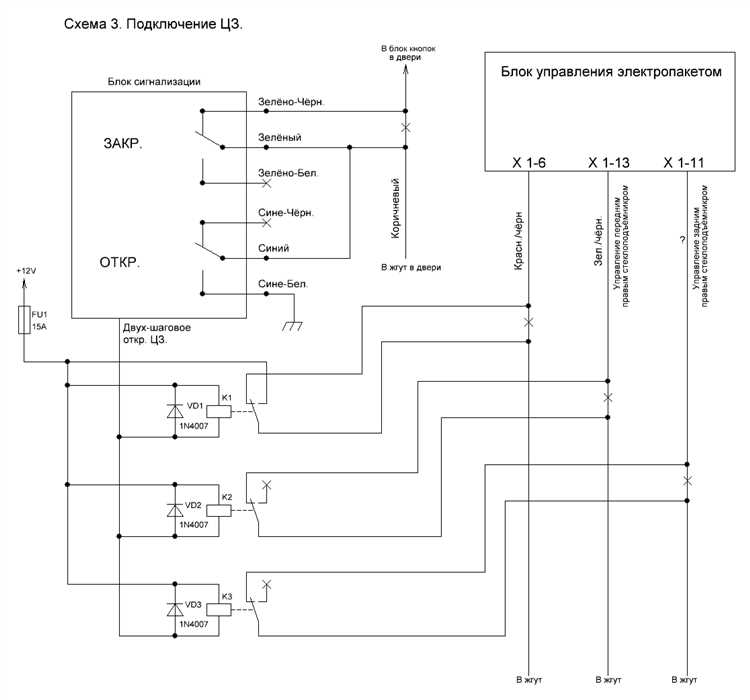

Схема подключения проводов к блоку электропакета Лада Приора содержится в официальной технической документации завода-изготовителя. Основной источник – руководство по ремонту и эксплуатации, выпускаемое АВТОВАЗом. В разделе «Электрооборудование» или «Электросхемы» приведена полная распиновка разъёмов блока, обозначения контактов и цветовая маркировка проводов. Особое внимание стоит обратить на схемы с номерами 3102.3763-10 (для блоков старого образца) и 2170-3763010 (для более поздних версий). Эти данные позволяют точно идентифицировать назначение каждого провода.

Альтернативные источники – специализированные форумы и сообщества владельцев Приоры. На ресурсах вроде priorovod.ru, lada-forum.ru или drive2.ru пользователи выкладывают отсканированные страницы мануалов, фотографии разъёмов с подписанными контактами и даже видеоролики с пошаговым разбором подключения. При поиске используйте точные запросы: например, «схема подключения блока электропакета Приора 2012 года» или «распиновка разъёма X1 блока 2170-3763010». Обращайте внимание на дату публикации – схемы могут отличаться в зависимости от года выпуска и комплектации.

• Электронные каталоги запчастей: Exist.ru, Autodoc.ru. В карточке блока электропакета часто прилагается схема подключения или ссылка на документацию.
• Программы для диагностики: OpenDiag, VCDS (для адаптеров ELM327). В некоторых версиях есть встроенные электросхемы с привязкой к конкретным блокам.
• Ремонтные базы данных: Autodata, Mitchell OnDemand. Доступны по подписке, но содержат заводские схемы с актуальными обновлениями.

Если схема нужна для конкретной доработки (например, подключение дополнительного оборудования), проверьте наличие сервисных бюллетеней АВТОВАЗа. В них часто публикуются исправления и дополнения к электросхемам, особенно для блоков с изменённой прошивкой. Найти бюллетени можно на официальном сайте производителя в разделе «Техническая информация» или через дилерские центры. При отсутствии доступа к бумажным носителям используйте сканы, выложенные на тематических ресурсах – ищите по номеру бюллетеня (например, «Бюллетень №12-18 от 15.03.2018»).
