ВАЗ 2110 с двигателем 1.5 или 1.6 литра изначально оснащался карбюратором типа Солекс 21083 или Озон 2107. Со временем его эффективность снижается: растет расход топлива, появляются провалы при разгоне, затрудняется запуск. Замена на новый карбюратор или переход на инжектор – распространенное решение. В этой инструкции рассмотрим процесс установки Солекс 21083-1107010, оптимизированного для 8-клапанных моторов ВАЗ 2110.
Перед началом работ подготовьте инструменты: набор ключей (на 8, 10, 13, 17), отвертки (крестовая и плоская), пассатижи, герметик для прокладок, новый карбюратор с комплектом прокладок (верхняя – 2108-1107015, нижняя – 2108-1107010-10), топливные шланги (внутренний диаметр 8 мм) и хомуты. Обязательно слейте бензин из поплавковой камеры старого карбюратора, отсоединив топливопровод и запустив двигатель до остановки.
Основные этапы замены включают демонтаж старого узла, установку нового с регулировкой уровня топлива, настройку холостого хода и проверку работы на разных режимах. Особое внимание уделите синхронизации дроссельных заслонок – на Солекс 21083 они должны открываться одновременно. Если этого не сделать, двигатель будет работать нестабильно, особенно на переходных режимах.
После установки потребуется корректировка состава смеси. На Солекс 21083 это делается винтами качества (регулирует обогащение смеси) и количества (устанавливает обороты ХХ). Стандартные настройки: винт качества закручен до упора, затем откручен на 3–4 оборота; винт количества выставляет 800–900 об/мин. Для точной настройки используйте газоанализатор или ориентируйтесь на стабильность работы двигателя.
Не игнорируйте проверку герметичности соединений. Подсос воздуха через неплотно прилегающие прокладки или шланги приведет к обеднению смеси, перегреву двигателя и потере мощности. После запуска двигателя осмотрите все стыки на предмет утечек топлива или воздуха – при необходимости подтяните хомуты или замените прокладки.

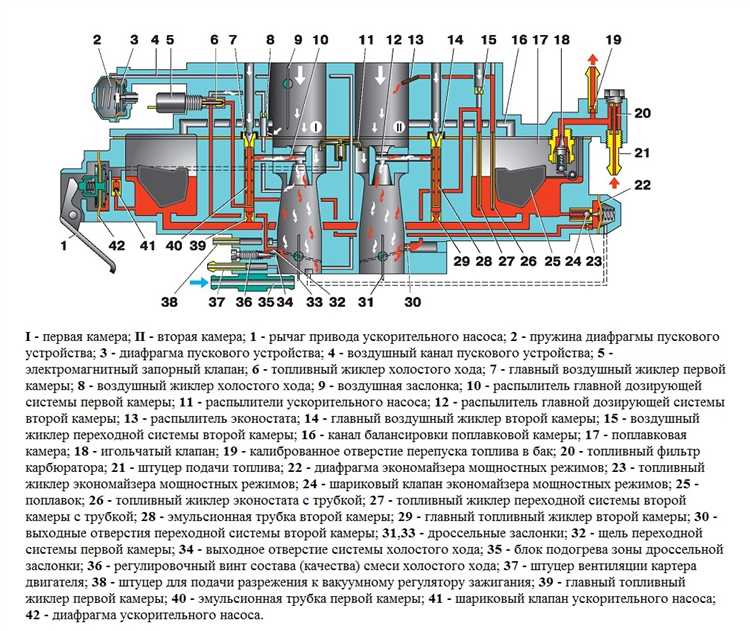

Какие инструменты и материалы понадобятся для замены карбюратора
Для демонтажа и установки карбюратора на ВАЗ 2110 потребуются: набор торцевых головок (8, 10, 13 мм), рожковые ключи (10, 12, 13, 17 мм), отвёртка с плоским и крестовым шлицем, пассатижи, удлинитель для головок, динамометрический ключ (для затяжки болтов с усилием 10–15 Н·м). Обязательны прокладка под карбюратор (артикул 2108-1107010-10), новая топливная трубка (при необходимости), хомуты для шлангов, герметик для прокладок (например, ABRO Grey 999). Перед началом работ подготовьте чистую ветошь, ёмкость для слива бензина и перчатки.
Дополнительно пригодятся: вакуумный шланг (внутренний диаметр 6 мм), если старый потрескался, комплект уплотнительных колец для топливных штуцеров (артикул 2108-1107240), а также аэрозольный очиститель карбюратора (например, Mannol Carburetor Cleaner) для удаления нагара с посадочных мест. Проверьте состояние троса газа и привода воздушной заслонки – при износе замените их заранее (артикулы 2108-1108020 и 2108-1108040 соответственно).
Как правильно демонтировать старый карбюратор с ВАЗ 2110
Перед началом работ отключите аккумулятор, сняв клемму «минус». Это исключит случайное замыкание при отсоединении электрических разъёмов. Подготовьте инструменты: торцевые головки на 8 и 10 мм, рожковый ключ на 13 мм, отвёртку с плоским жалом, пассатижи и ёмкость для слива топлива. Работайте в хорошо проветриваемом помещении или на открытом воздухе – пары бензина токсичны.
Снимите воздушный фильтр вместе с корпусом. Для этого ослабьте хомут крепления патрубка на карбюраторе, отсоедините шланг вентиляции картера и открутите три гайки крепления корпуса фильтра к шпилькам на впускном коллекторе. Отложите фильтр в сторону – он не понадобится до установки нового узла.
Отсоедините топливные шланги. Сначала снимите шланг подачи топлива, зажав его пассатижами у штуцера карбюратора, чтобы избежать утечки бензина. Затем отсоедините шланг обратки, предварительно подставив под него ёмкость – в системе может оставаться до 200 мл топлива. Заглушите штуцеры ветошью или резиновыми пробками, чтобы предотвратить попадание грязи.
Отключите тросик привода дроссельной заслонки. Ослабьте контргайку на кронштейне карбюратора и выведите наконечник троса из паза рычага. Если трос закис, используйте проникающую смазку WD-40 – не прилагайте чрезмерных усилий, чтобы не повредить пластиковый наконечник. Также отсоедините вакуумный шланг от штуцера на корпусе карбюратора.
Открутите четыре гайки крепления карбюратора к впускному коллектору. Используйте торцевую головку на 13 мм с удлинителем – доступ к двум задним гайкам затруднён. Придерживайте карбюратор рукой, чтобы он не упал после снятия последней гайки. Если прокладка прикипела, аккуратно подденьте её отвёрткой, но не повредите поверхность коллектора.
Снимите карбюратор и осмотрите впускной коллектор. Удалите остатки старой прокладки с помощью пластикового скребка или наждачной бумаги зернистостью P400. Проверьте плоскость коллектора на наличие задиров или коробления – при необходимости обработайте её притирочной пастой. Закройте отверстие коллектора чистой ветошью, чтобы исключить попадание посторонних предметов.
Промойте снятый карбюратор в керосине или специальном очистителе, если планируете его повторное использование. Особое внимание уделите каналам холостого хода и жиклёрам – их засорение приводит к нестабильной работе двигателя. Продуйте все полости сжатым воздухом, чтобы удалить остатки грязи. Храните карбюратор в герметичном пакете до установки.
Подготовка нового карбюратора перед установкой на двигатель
Перед монтажом карбюратора на ВАЗ 2110 проверьте его комплектность. В стандартный набор должны входить: корпус дроссельных заслонок, крышка с поплавковой камерой, ускорительный насос, система холостого хода, жиклёры (топливные и воздушные), прокладки под крышку и фланец, а также винты регулировки качества и количества смеси. Отсутствие хотя бы одного элемента приведёт к некорректной работе или невозможности запуска двигателя. Особое внимание уделите жиклёрам – их маркировка должна соответствовать модели карбюратора (например, для «Солекс» 21083-1107010: топливный жиклёр первой камеры – 95, второй – 97,5; воздушный – 155 и 125 соответственно).
Разберите карбюратор для промывки и проверки деталей. Снимите крышку, извлеките поплавок, игольчатый клапан и жиклёры. Промойте все металлические компоненты в ацетоне или специализированном очистителе (например, ABRO CC-220), используя мягкую кисть. Пластиковые и резиновые элементы (поплавок, уплотнители) очищайте только бензином – ацетон их разрушает. Продуйте каналы сжатым воздухом под давлением 4–6 бар, уделяя внимание каналам системы холостого хода и ускорительного насоса. Засорение диаметром 0,1 мм в жиклёре может снизить производительность на 30%.
- Проверьте поплавок на герметичность: погрузите его в горячую воду (80–90°C) на 30 секунд. Появление пузырьков воздуха указывает на трещины – замените поплавок.
- Осмотрите игольчатый клапан: он должен свободно перемещаться в корпусе без заеданий. Проверьте уплотнительное кольцо – при износе замените.
- Измерьте уровень топлива в поплавковой камере: установите крышку карбюратора вертикально, поплавок должен находиться на расстоянии 6,5±0,25 мм от плоскости разъёма (для «Солекс»). Отрегулируйте подгибанием язычка поплавка.
Смажьте трущиеся детали перед сборкой. Нанесите тонкий слой моторного масла на ось дроссельных заслонок, привод ускорительного насоса и винты регулировки. Для игольчатого клапана используйте силиконовую смазку – она не растворяется в бензине. Избегайте попадания смазки на жиклёры и каналы – это приведёт к засорению. Соберите карбюратор в обратной последовательности, затягивая винты крест-накрест с моментом 1,5–2 Н·м. Перетяжка вызовет деформацию корпуса.
Настройте базовые параметры до установки на двигатель. Установите винт качества смеси в положение 1,5–2 оборота от полностью закрученного состояния, винт количества – на 2–3 оборота. Подключите вакуумный шланг к экономайзеру (если предусмотрен конструкцией) и проверьте герметичность соединений. Для карбюраторов с электромагнитным клапаном холостого хода подайте напряжение 12 В – должен раздаться характерный щелчок. Эти действия сократят время настройки после монтажа на 40–50%.
Установка и крепление нового карбюратора на ВАЗ 2110
Перед установкой нового карбюратора проверьте соответствие модели: для ВАЗ 2110 подходит Солекс 21083-1107010 или его модификации. Убедитесь, что прокладка между карбюратором и впускным коллектором целая – даже микроразрывы приведут к подсосу воздуха. Нанесите тонкий слой герметика на обе стороны прокладки, если она не самоклеящаяся.
Расположите карбюратор на шпильках впускного коллектора, совместив отверстия для крепления. Затягивайте гайки крест-накрест в три этапа: сначала до упора рукой, затем на 1/3 момента и окончательно – 12–15 Н·м. Превышение усилия вызовет деформацию корпуса.
Подключите топливную магистраль к штуцеру карбюратора, используя медную шайбу для уплотнения. Затяните накидную гайку с усилием 18–22 Н·м – слабая затяжка спровоцирует течь бензина, чрезмерная сорвет резьбу. Проверьте шланг на отсутствие трещин и перегибов.
Установите трос привода дроссельной заслонки, предварительно смазав его наконечник литолом. Отрегулируйте свободный ход троса так, чтобы при полном нажатии на педаль заслонка открывалась полностью, а при отпускании – закрывалась без заеданий. Зазор между кромкой заслонки и стенкой диффузора должен составлять 0,1–0,2 мм.
Подсоедините вакуумный шланг к штуцеру на карбюраторе, ведущему к распределителю зажигания. Убедитесь, что шланг не пережат и не имеет повреждений – нарушение герметичности приведет к нестабильным холостым оборотам. Для проверки плотности соединения используйте мыльный раствор.
Настройте винт качества смеси, завернув его до упора, а затем отвернув на 4,5–5 оборотов. Это базовая настройка для запуска двигателя. Винт количества смеси установите в среднее положение – точная регулировка потребуется после прогрева мотора.
Проверьте зазоры между электродами свечей зажигания: для ВАЗ 2110 оптимальное значение – 0,7–0,8 мм. Убедитесь, что высоковольтные провода подключены в соответствии с порядком работы цилиндров (1-3-4-2). Ошибка в подключении вызовет перебои в работе двигателя.
После установки залейте в поплавковую камеру 100–150 мл бензина через штуцер для ускорения запуска. Проверните стартером коленвал на 3–4 секунды, чтобы заполнить систему. При первом запуске обороты могут быть нестабильными – это нормально до прогрева двигателя до рабочей температуры.
Подключение топливных и воздушных шлангов к карбюратору
Перед началом работ снимите минусовую клемму с аккумулятора, чтобы исключить случайное искрообразование. Топливные шланги на ВАЗ 2110 подключаются к карбюратору через два штуцера: подающий (верхний) и обратный (нижний). Подающий шланг идет от топливного насоса, обратный – к баку. Проверьте состояние шлангов: трещины, потертости или затвердевание резины недопустимы. Замените их при малейших признаках износа.
Для фиксации используйте хомуты с винтовым зажимом (размер 8–12 мм). Ослабьте хомуты на старом карбюраторе, снимите шланги, затем перенесите их на новый узел. Подающий шланг подключите к штуцеру с маркировкой «Вход» или «In», обратный – к штуцеру без маркировки или с надписью «Обратка». Затяните хомуты до упора, но не переусердствуйте: чрезмерное усилие может повредить штуцер.
Воздушные шланги включают патрубок от воздушного фильтра и шланг вентиляции картера. Патрубок фильтра крепится к верхнему фланцу карбюратора через резиновую муфту. Убедитесь, что муфта плотно прилегает к фланцу и не имеет разрывов. Шланг вентиляции картера (тонкий, диаметром 10–12 мм) подключается к штуцеру на крышке карбюратора, обычно расположенному сбоку. Если шланг не дотягивается, удлините его куском бензостойкой трубки.
- Проверьте герметичность соединений: запустите двигатель, осмотрите шланги на предмет подтеканий топлива. При обнаружении утечек подтяните хомуты или замените уплотнительные кольца на штуцерах.
- Не используйте герметики для уплотнения топливных шлангов – они могут раствориться в бензине и засорить жиклеры.
- Обратный шланг должен быть проложен без резких перегибов, чтобы не создавать сопротивление потоку топлива.
Шланг вакуумного регулятора опережения зажигания (если установлен) подключается к штуцеру на корпусе карбюратора, обозначенному «Вакуум». Штуцер расположен на задней стенке, рядом с фланцем крепления к впускному коллектору. Шланг должен быть эластичным, без трещин – жесткая резина нарушит работу системы зажигания.
После подключения всех шлангов залейте в карбюратор 50–100 мл бензина через заливную горловину (если предусмотрена) или отверстие под топливный шланг. Это поможет избежать «сухого» пуска и ускорит прокачку системы. Проверните двигатель стартером 2–3 раза по 5 секунд, затем запустите его. Первые 30 секунд работы следите за оборотами: они должны быть стабильными, без провалов.
Если двигатель глохнет или работает с перебоями, проверьте:
- Правильность подключения топливных шлангов (подача/обратка).
- Наличие воздуха в системе – ослабьте хомут на подающем шланге, слейте 100–150 мл топлива, затем затяните.
- Засорение топливного фильтра или сетки в карбюраторе.
При необходимости отрегулируйте холостой ход винтами «количества» и «качества» смеси.
