Стойки стабилизатора на BMW E90 (2005–2013 гг.) – расходный элемент с ресурсом 50–80 тыс. км в зависимости от условий эксплуатации. Износ проявляется стуком при проезде неровностей, ухудшением управляемости и увеличенными кренами кузова. На моделях с двигателями N47 и N57 стойки выходят из строя чаще из-за повышенных нагрузок на подвеску. Перед заменой проверьте состояние втулок стабилизатора – их износ ускоряет разрушение стоек.
Для работы потребуются: головка на 16 мм (для гаек крепления), ключ Torx T40 (болт крепления к стабилизатору), шестигранник на 6 мм (фиксация шарового пальца), домкрат и противооткатные упоры. Оригинальные стойки (артикул BMW 31356758524) служат дольше аналогов, но качественные заменители – Lemförder 28336 01 или Febi 27674 – обойдутся в 2–3 раза дешевле. Избегайте дешевых брендов: их шаровые пальцы часто ломаются через 10–15 тыс. км.
Замена стоек на E90 занимает 1–1,5 часа на одну сторону. Начинайте с ослабления колесных болтов, затем поднимите автомобиль и снимите колесо. Открутите гайку шарового пальца (ключ на 16 мм), удерживая палец шестигранником на 6 мм. Болт крепления к стабилизатору (Torx T40) часто прикипает – используйте проникающую смазку за 10–15 минут до демонтажа. При установке новой стойки затягивайте гайки моментом 45–55 Н·м.
После замены проведите тест-драйв: стуки должны исчезнуть, а управляемость – восстановиться. Если шум остался, проверьте состояние амортизаторов, опорных подшипников и рулевых наконечников. На автомобилях с пробегом свыше 150 тыс. км рекомендуется заменить обе стойки одновременно, даже если изношена только одна – разница в жесткости ускорит выход из строя новой детали.

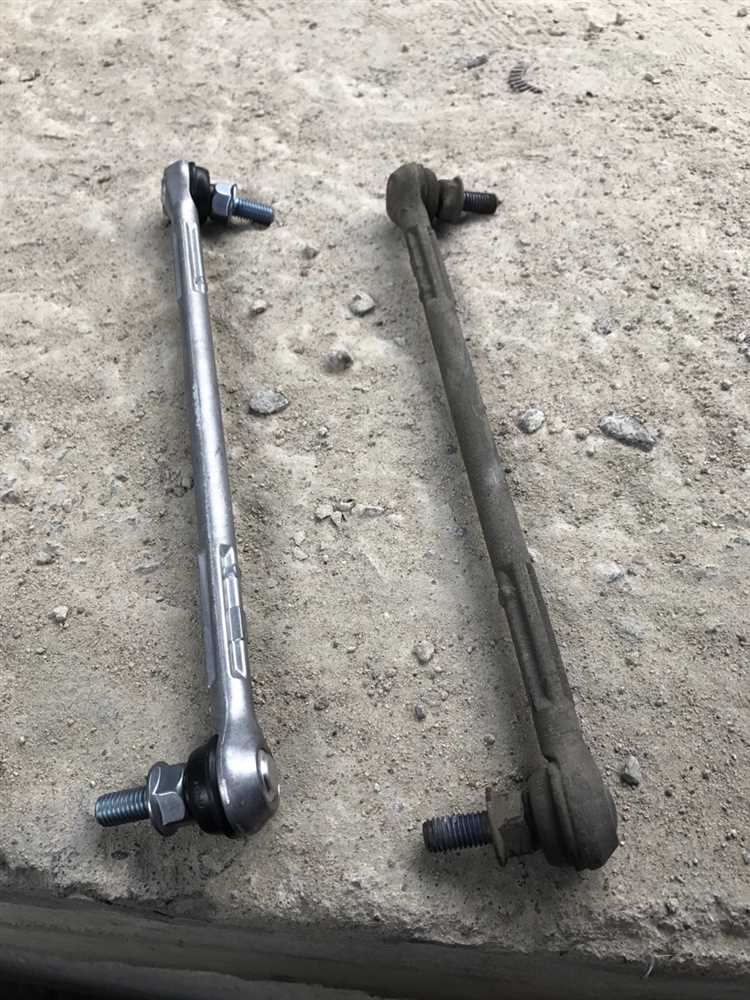

Необходимые инструменты и запчасти для замены стоек стабилизатора
Для замены передних стоек стабилизатора на BMW E90 потребуется набор специфических инструментов, адаптированных под конструкцию подвески этой модели. Базовый комплект включает:
- Торцевые головки на 16 и 18 мм – для откручивания гаек крепления стоек к стабилизатору и поворотному кулаку.
- Накидной ключ на 16 мм – альтернатива головке при работе в труднодоступных местах.
- Шестигранник на 6 мм – для фиксации штока стойки при откручивании гайки.
- Динамометрический ключ – обязателен для затяжки соединений с регламентированным моментом (45–55 Н·м для гаек крепления).
- Монтировка или специальный съемник шаровых опор – для отсоединения стойки от поворотного кулака без повреждения пыльников.
- Домкрат и подставки под кузов – стандартный набор для безопасного подъема автомобиля.
Из расходных материалов понадобятся новые стойки стабилизатора. Для E90 рекомендуются оригинальные запчасти (артикулы BMW: 31 35 6 758 535 для левой, 31 35 6 758 536 для правой) или аналоги от Lemförder (35310 01), TRW (JTS544), Meyle (16-19 020 0001/HD). Избегайте дешевых неоригинальных стоек – они часто имеют меньший ресурс и могут не соответствовать геометрии подвески.
Дополнительно пригодятся:
- Проникающая смазка (WD-40, Liqui Moly LM-40) – для обработки закисших резьбовых соединений за 10–15 минут до демонтажа.
- Графитовая смазка – для нанесения на резьбу новых гаек перед установкой, чтобы предотвратить прикипание.
- Металлическая щетка – для очистки посадочных мест и резьбы от грязи и коррозии.
- Перчатки и защитные очки – работа с подвеской связана с риском травм от отлетающих частиц ржавчины или смазки.
Если автомобиль оснащен адаптивной подвеской (например, с системой EDC), потребуется диагностический сканер (например, Carly или ISTA) для сброса ошибок после замены. Без этого шага возможно появление ложных уведомлений на приборной панели о неисправности подвески.
При выборе инструментов обратите внимание на качество: головки должны быть из хром-ванадиевой стали, а ключи – с антикоррозийным покрытием. Дешевые аналоги часто срывают грани гаек или ломаются при приложении усилия. Для работы с нижним креплением стойки удобно использовать удлинитель для трещотки длиной 10–15 см – это облегчит доступ к гайке в ограниченном пространстве арки.
Запаситесь временем: на замену обеих стоек уйдет 1,5–2 часа, если все инструменты подготовлены заранее. Проверьте наличие запасных гаек (артикул BMW 31 35 6 763 343) – старые часто деформируются при демонтаже и не подлежат повторному использованию.
Подготовка автомобиля и безопасность при работе под днищем
Перед началом работ установите BMW е90 на ровную твердую поверхность, затяните стояночный тормоз и включите передачу (для МКПП) или переведите селектор в режим «P» (для АКПП). Под задние колеса подложите противооткатные упоры с обеих сторон – стандартные резиновые или металлические с зубчатым профилем, рассчитанные на нагрузку не менее 1,5 тонны. Если автомобиль оснащен пневмоподвеской, опустите кузов в нижнее положение, чтобы исключить случайное срабатывание системы во время ремонта.
Для подъема используйте только сертифицированный гидравлический домкрат грузоподъемностью от 2 тонн с резиновой или полиуретановой подкладкой под точку подхвата, указанную в руководстве по эксплуатации (для е90 это усиленная зона за передним подкрылком). Под поднятый автомобиль установите страховочные стойки на штатные опорные точки кузова – несущие лонжероны или специальные площадки под порогами. Расстояние между стойками и днищем должно быть минимальным, но достаточным для свободного доступа к стойкам стабилизатора.
Перед началом демонтажа очистите рабочую зону от грязи и масла с помощью металлической щетки и ветоши. Проверьте состояние защитных кожухов ШРУСов и пыльников рулевых наконечников – при наличии повреждений замените их до установки новых стоек, чтобы избежать попадания абразивов в шарниры. Отсоедините клемму аккумулятора, если планируется работа с электрическими компонентами подвески (например, датчиками уровня кузова).
Используйте только специализированный инструмент: шестигранные головки на 16 и 18 мм с удлинителем для гаек стоек, динамометрический ключ с диапазоном 50–120 Н·м, а также съемник шаровых опор или разжимные клещи для отсоединения шарниров. При работе с закисшими креплениями применяйте проникающую смазку (например, Liqui Moly LM-40) за 10–15 минут до демонтажа, избегая попадания на резиновые втулки. Наденьте защитные очки и перчатки – при срыве крепежа возможен отскок металлических частиц.
Демонтаж старых стоек стабилизатора: пошаговая инструкция
Поднимите автомобиль на подъемнике или установите на надежные опоры, предварительно зафиксировав задние колеса противооткатными упорами. На BMW E90 стойки стабилизатора расположены за передними колесами – для доступа к ним потребуется снять колесо. Отверните болты крепления колеса торцевой головкой на 17 мм, затем снимите его и отложите в сторону. Осмотрите рабочую зону: убедитесь, что шаровые опоры и пыльники не имеют повреждений, а тормозные шланги не мешают демонтажу.
Отсоедините стойку стабилизатора от стабилизаторной тяги. Нижнее крепление стойки фиксируется гайкой на 16 мм – удерживайте ее ключом на 16 мм, одновременно откручивая болт шестигранником на 6 мм. Если болт проворачивается, зафиксируйте его плоскогубцами. Верхнее крепление стойки к амортизационной стойке закреплено гайкой на 18 мм: удерживайте шток амортизатора ключом на 7 мм во избежание его проворачивания. При сильной коррозии резьбы используйте проникающую смазку (например, WD-40) и дайте ей подействовать 10–15 минут.
Повторите процедуру для второй стойки. Обратите внимание на симметричность износа: если одна стойка имеет значительные люфты, а вторая – нет, проверьте геометрию подвески или состояние других элементов (например, сайлентблоков рычагов). При демонтаже запомните ориентацию стоек: на E90 они не взаимозаменяемы между левой и правой сторонами из-за конструктивных особенностей стабилизатора.
После снятия обеих стоек осмотрите стабилизатор поперечной устойчивости на предмет изгибов или трещин. Проверьте затяжку болтов крепления стабилизатора к подрамнику (момент затяжки – 45 Н·м). Если при демонтаже были обнаружены поврежденные детали (например, порванные пыльники шаровых опор), замените их до установки новых стоек, чтобы избежать повторного разбора подвески в ближайшее время.
Установка новых стоек стабилизатора и проверка креплений
После затяжки проверьте свободу перемещения стоек: возьмитесь за стабилизатор и покачайте его вверх-вниз с усилием 10–15 кг. Новая стойка должна двигаться плавно, без люфтов и скрипов. Если слышен металлический стук или ощущается зазор, ослабьте гайку и повторите установку – возможно, шарнир не до конца вошёл в посадочное место. Особое внимание уделите положению стоек: на BMW E90 они устанавливаются под углом 10–15° к вертикали, иначе нагрузка распределится неравномерно, что сократит срок службы детали.
Завершив монтаж, опустите автомобиль на землю и выполните тестовую поездку по неровной дороге на скорости 30–40 км/ч. Прислушайтесь к работе подвески: новые стойки не должны издавать посторонних звуков. Если стук сохраняется, проверьте затяжку всех креплений – ослабленная гайка на стабилизаторе или рычаге может имитировать неисправность стоек. Для окончательной диагностики поднимите машину на подъёмнике и осмотрите пыльники: трещины или вытекание смазки указывают на заводской брак.
Через 500 км пробега повторно затяните гайки стоек с указанным моментом. Резина в шарнирах даёт усадку, и первоначальная затяжка может ослабнуть. Запишите дату замены и пробег в сервисную книжку – это поможет отследить ресурс деталей и спланировать следующее ТО. При установке неоригинальных стоек (например, Lemförder или Meyle) учитывайте, что их ресурс может быть на 20–30% ниже, чем у оригинальных запчастей BMW.

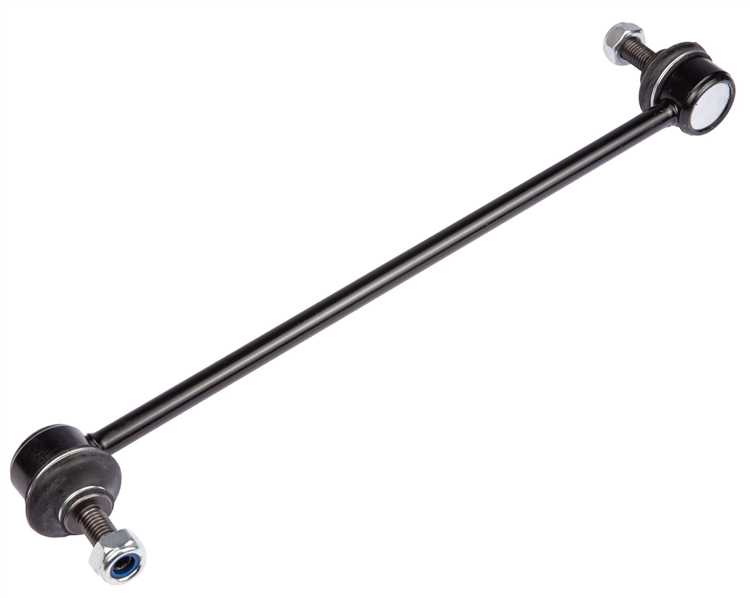

Особенности регулировки и тестирования подвески после замены
После установки новых стоек стабилизатора на BMW E90 критически важно проверить углы установки колес. Даже незначительное смещение в 0,5° развала или схождения приведет к неравномерному износу шин и ухудшению управляемости. Используйте стенд с лазерной системой измерения – стандартные оптические стенды могут давать погрешность до 0,3°. Особое внимание уделите задней оси: на E90 с многорычажной подвеской отклонение параметров задних колес сильнее влияет на курсовую устойчивость, чем передних.
Тест-драйв начинайте с проверки реакции на мелкие неровности. Новые стойки должны гасить колебания за 1–1,5 цикла, без «отскоков» или затухающих вибраций. Проезжайте лежачих полицейских на скорости 20–30 км/ч: стук или металлический лязг указывает на неправильную затяжку креплений или дефектную деталь. На E90 с пакетом Sport подвеска жестче, поэтому допустим легкий «щелчок» при резком сбросе газа – это норма для адаптивных амортизаторов.
Проверка люфтов проводится на подъемнике с вывешенными колесами. Захватите стойку стабилизатора монтировкой и приложите усилие 30–40 Н·м в горизонтальной плоскости. Допустимый люфт в шарнирах – не более 0,5 мм. Превышение этого значения говорит о браке детали или износе сопряженных элементов (например, подушек стабилизатора). На E90 с пробегом свыше 150 тыс. км одновременно проверяйте состояние втулок стабилизатора – их износ маскирует проблемы стоек.
Регулировка предварительного натяга стабилизатора требуется только при замене втулок или самого стабилизатора. На E90 момент затяжки болтов крепления кронштейнов втулок составляет 22 Н·м. Перетяжка приводит к скрипам, недотяжка – к стукам при проезде неровностей. После затяжки прокрутите стабилизатор рукой: он должен вращаться свободно, без заеданий, но и без люфта в кронштейнах.
Для оценки работы подвески в динамике выполните «змейку» на скорости 50–60 км/ч. Автомобиль должен реагировать на поворот руля без задержки, с небольшим креном кузова (до 3°). Если крен превышает 5°, проверьте состояние амортизаторов и пружин – на E90 они часто выходят из строя одновременно со стойками стабилизатора. При резком торможении с 80 км/ч допустимо незначительное «ныряние» передней части, но без раскачки.
После тест-драйва осмотрите места крепления стоек. Подтеки смазки из шарниров или трещины на пыльниках – признак некачественной детали. На E90 с адаптивной подвеской (опция EDC) проверьте работу амортизаторов в разных режимах: в положении «Comfort» подвеска должна быть мягче, в «Sport» – жестче, без посторонних шумов. Если разница неощутима, возможно, требуется калибровка блока управления.
Финальная проверка – контрольный замер клиренса. На E90 с пружинами стандартной жесткости расстояние от центра колеса до арки должно составлять 380–390 мм спереди и 370–380 мм сзади. Разница между левой и правой сторонами не должна превышать 5 мм. Если значения выходят за эти пределы, проверьте состояние пружин и опорных подшипников – их износ часто остается незамеченным при замене стоек стабилизатора.
Типичные ошибки при замене и как их избежать
Вторая ошибка – замена стоек без проверки состояния смежных элементов. Владельцы часто меняют только стойки, не обращая внимания на износ втулок стабилизатора (артикул 31356758524 для E90) или повреждения шаровых опор. Изношенные втулки вызывают тот же стук, что и неисправные стойки, а треснутые пыльники шаровых опор приводят к попаданию грязи и ускоренному износу. Перед заменой проведите диагностику: поднимите автомобиль на подъёмнике, покачайте стабилизатор рукой – люфт втулок будет заметен сразу. Замените все изношенные детали одновременно, чтобы избежать повторного демонтажа.
Третья ошибка – использование некачественных запчастей. На рынке много подделок под бренды Lemförder, Meyle или Febi, которые выходят из строя через 3–6 месяцев. Отличить оригинал от подделки можно по следующим признакам: на оригинальных стойках (артикул 31356758533) гравировка номера детали выполнена лазером, а не краской, сайлентблоки имеют равномерную толщину резины без наплывов. Покупайте запчасти только у официальных дилеров или проверенных поставщиков с сертификатами. Экономия в 1000–1500 рублей на стойках обернётся повторной заменой и риском повреждения стабилизатора.
Четвёртая ошибка – неправильная установка стоек. Стойки стабилизатора на E90 несимметричны: левая и правая имеют разное направление установки сайлентблоков. На корпусе стойки нанесена стрелка, указывающая на стабилизатор. Если установить стойку в обратном направлении, резина сайлентблока будет работать на срез, а не на сжатие, что сократит срок службы в 2–3 раза. Перед установкой смажьте резьбу болтов медной пастой (например, Liqui Moly 3084) для предотвращения прикипания и облегчения последующего демонтажа.
Пятая ошибка – пренебрежение проверкой геометрии подвески после замены. На E90 с адаптивной подвеской (например, с системой EDC) замена стоек может сбить калибровку датчиков уровня кузова. После установки новых стоек обязательно выполните сброс адаптации через диагностический сканер (например, Carly или Launch). Без этого автомобиль может «зависать» на одной высоте или некорректно реагировать на неровности. На моделях без EDC достаточно проехать 10–15 км по ровной дороге, чтобы подвеска адаптировалась к новым стойкам.
