Прокачка тормозной системы на Prado 120 (2002–2009 гг.) – процедура, требующая точности и соблюдения последовательности. На этом поколении установлена гидравлическая система с ABS, что влияет на порядок действий. Основные признаки завоздушивания: мягкая педаль тормоза, увеличенный ход, неравномерное торможение. Прокачку проводят при замене жидкости (каждые 2 года или 40 000 км), после ремонта суппортов или разгерметизации контуров.
Для работы потребуется: тормозная жидкость DOT 4 (минимум 1 литр), прозрачный шланг диаметром 6–8 мм, ключ на 10 мм для штуцеров, емкость для слива, домкрат и подставки. Используйте только свежую жидкость – вскрытая тара теряет свойства через 30 дней. Перед началом убедитесь, что уровень в бачке не опускается ниже отметки MIN, иначе система снова завоздушится.
Последовательность прокачки на Prado 120: заднее правое колесо → переднее левое → заднее левое → переднее правое. Это связано с диагональной схемой контуров. Если автомобиль оснащен ABS, перед прокачкой отключите зажигание и нажмите педаль тормоза 20–30 раз, чтобы сбросить давление в аккумуляторе. Штуцеры на суппортах расположены в верхней части – очистите их от грязи перед откручиванием, чтобы избежать попадания абразива в систему.
При прокачке следите за пузырьками воздуха в шланге. Если они не исчезают после 10–15 нажатий на педаль, проверьте герметичность соединений. После завершения долейте жидкость до отметки MAX и проверьте работу тормозов на ходу – педаль должна быть упругой, без провалов. Если проблема сохраняется, возможно, требуется диагностика главного тормозного цилиндра или модуля ABS.

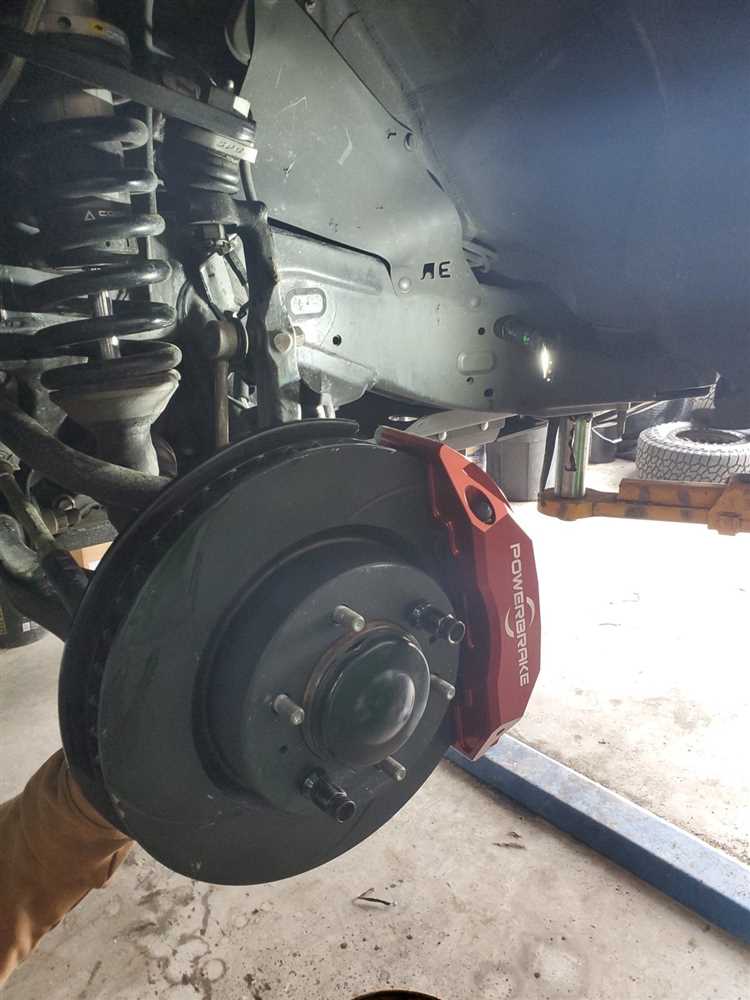

Необходимые инструменты и материалы для прокачки тормозной системы
Для прокачки тормозов на Toyota Land Cruiser Prado 120 потребуется набор инструментов, адаптированный под специфику автомобиля. Основной комплект включает:
- Ключ для прокачки тормозов на 10 мм (лучше использовать накидной или рожковый с шестигранным профилем, чтобы избежать срыва граней штуцера).
- Прозрачный шланг внутренним диаметром 6–8 мм (длина 50–70 см) – подойдет силиконовый или ПВХ, устойчивый к тормозной жидкости.
- Емкость для слива старой жидкости (пластиковая бутылка или канистра с мерными делениями объемом не менее 0,5 л).
- Домкрат и подставки под кузов (или подъемник) – обязательно использовать страховочные опоры для безопасности.
- Динамометрический ключ (для затяжки штуцеров с моментом 8–12 Н·м).
Дополнительно пригодится магнитная подставка для удержания ключа на штуцере, особенно если доступ затруднен. Избегайте использования разводных ключей – они часто повреждают грани штуцеров.

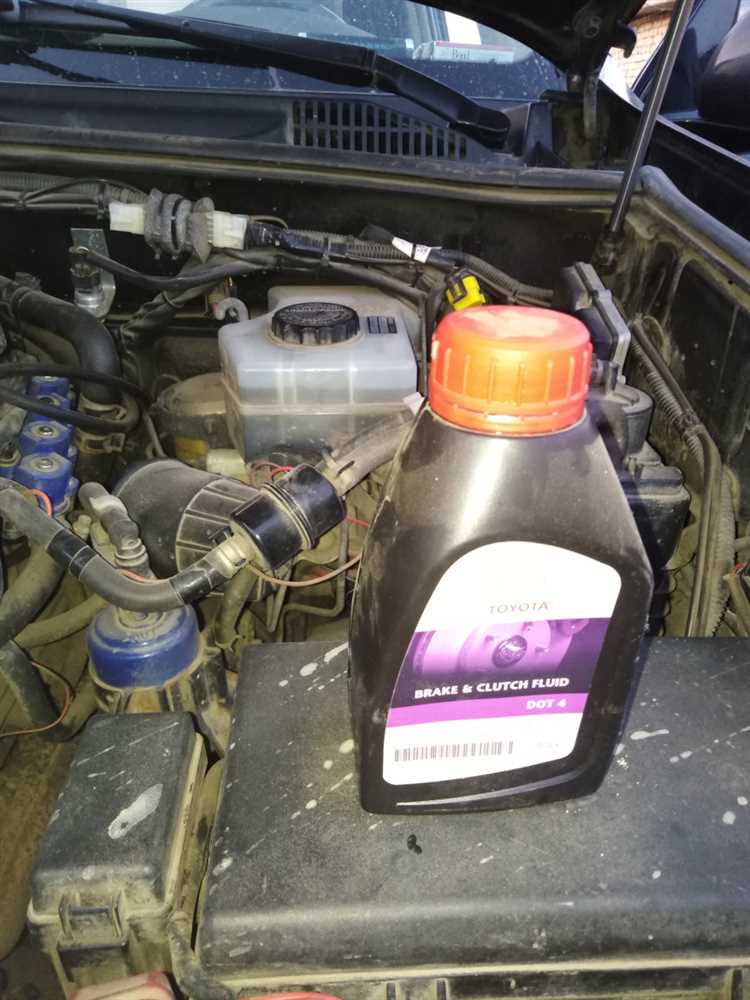

Тормозная жидкость – критически важный расходный материал. Для Prado 120 рекомендована DOT 4 с температурой кипения не ниже 230°C (например, Motul DOT 4, Castrol React Performance или оригинальная Toyota DOT 4). Объем для полной замены – 0,8–1,0 л, но лучше приобрести 1,5 л с запасом. Проверьте совместимость жидкости с резиновыми уплотнениями системы: некоторые составы на основе гликоля агрессивны к манжетам суппортов. Если автомобиль эксплуатируется в условиях высоких нагрузок (езда по бездорожью, буксировка), рассмотрите DOT 5.1 – она имеет более высокую температуру кипения (260°C+), но требует полной промывки системы из-за несовместимости с DOT 4.
Не пренебрегайте средствами защиты: нитриловые перчатки (тормозная жидкость разъедает кожу) и защитные очки (попадание брызг в глаза вызывает химический ожог). Для удаления пролитой жидкости используйте ветошь или абсорбирующие салфетки – тормозная жидкость токсична и разрушает лакокрасочное покрытие. Если прокачка совмещается с заменой колодок или суппортов, подготовьте медную смазку для обработки направляющих и противоскрипные пластины. В случае работы с ABS убедитесь, что аккумулятор заряжен – некоторые блоки управления требуют подачи питания для открытия клапанов при прокачке.
Подготовка автомобиля и рабочего места перед началом работ
Перед прокачкой тормозов Toyota Land Cruiser Prado 120 установите автомобиль на ровную площадку с твердым покрытием, зафиксировав колеса противооткатными упорами. Поднимите машину домкратом, используя штатные точки подъема, и закрепите на подставках – для передней оси это точки под лонжеронами за передними колесами, для задней – под рельсами рамы. Снимите колеса, чтобы обеспечить доступ к тормозным механизмам и штуцерам прокачки. Проверьте уровень тормозной жидкости в бачке: он должен быть между отметками MIN и MAX, но не выше, чтобы избежать перелива при сжатии поршней суппортов.
Организуйте рабочее место с учетом специфики процесса: понадобятся прозрачный шланг внутренним диаметром 6–8 мм, емкость для слива жидкости (не менее 0,5 л), ключ на 10 мм для штуцеров и динамометрический ключ для контроля момента затяжки (10–12 Н·м). Подготовьте свежую тормозную жидкость DOT 4 или DOT 5.1 – для Prado 120 рекомендован объем 1,0–1,2 л. Расположите инструменты в зоне досягаемости, исключив риск падения тяжелых предметов на тормозные магистрали или датчики ABS. Если работа проводится в гараже, обеспечьте вентиляцию – пары тормозной жидкости токсичны.
Отключите зажигание и сбросьте давление в системе, несколько раз нажав на педаль тормоза до упора. Осмотрите тормозные шланги на предмет трещин, вздутий или подтеков – при обнаружении дефектов замените их перед прокачкой. Очистите штуцеры прокачки от грязи металлической щеткой и обработайте проникающей смазкой (например, WD-40) за 10–15 минут до начала работ. Подготовьте помощника: его задача – плавно нажимать педаль тормоза по команде, удерживая ее в нажатом положении до сигнала о закрытии штуцера.
Последовательность прокачки тормозных механизмов на Прадо 120
На Toyota Land Cruiser Prado 120 прокачку начинают с заднего правого колеса – самого удалённого от главного тормозного цилиндра. Это связано с диагональной схемой тормозной системы: контур заднего правого и переднего левого колёс работает независимо от второго контура. Перед началом убедитесь, что уровень тормозной жидкости в бачке находится между отметками MIN и MAX, и доливайте только свежую DOT 4 или DOT 5.1 (в зависимости от года выпуска). Используйте прозрачный шланг диаметром 6–8 мм и ёмкость для слива жидкости, чтобы контролировать выход пузырьков воздуха.
Подключите шланг к штуцеру прокачки, предварительно очистив его от грязи и сняв защитный колпачок. Нажмите на педаль тормоза 5–6 раз с усилием 20–30 кг, затем удерживайте её в нажатом положении. Откройте штуцер на ½–¾ оборота – жидкость с воздухом начнёт выходить. Закройте штуцер до того, как педаль дойдёт до пола, иначе воздух попадёт обратно в систему. Повторяйте цикл до тех пор, пока из шланга не пойдёт чистая жидкость без пузырьков. На одно колесо уходит 150–200 мл жидкости.
Следующим прокачивают переднее левое колесо, затем заднее левое и завершают передним правым. На каждом этапе контролируйте уровень в бачке – падение ниже MIN приведёт к завоздушиванию системы. Если после прокачки всех колёс педаль остаётся мягкой, проверьте герметичность соединений и состояние шлангов. Особое внимание уделите суппортам: на Prado 120 часто встречаются течи через манжеты поршней задних тормозных механизмов.
После завершения работы проверьте уровень жидкости в бачке и плотно закройте крышку. Запустите двигатель и несколько раз нажмите на педаль тормоза, чтобы убедиться в её жёсткости. Прокатитесь на скорости 20–30 км/ч, выполняя плавные торможения – педаль не должна проваливаться. Если автомобиль оснащён ABS, после прокачки выполните тестовый заезд с резким торможением на сухом асфальте для активации системы и удаления остаточного воздуха из гидроблока.

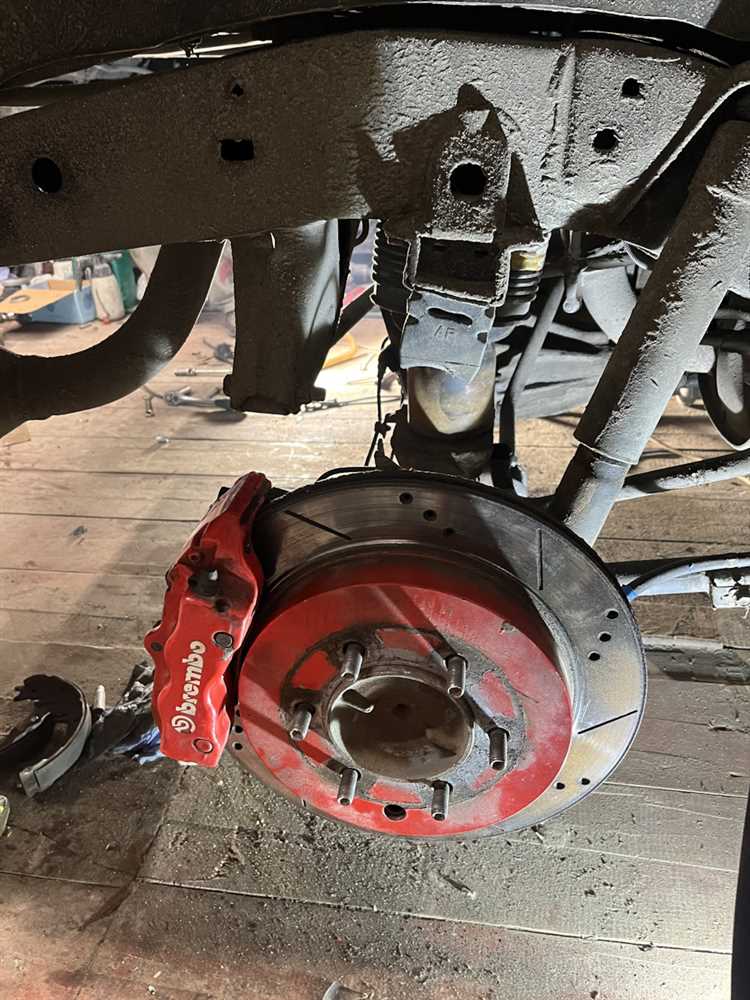

Особенности работы с главным тормозным цилиндром и бачком
Главный тормозной цилиндр (ГТЦ) на Toyota Prado 120 расположен в моторном отсеке слева от вакуумного усилителя тормозов. Перед началом работ отключите аккумулятор и слейте тормозную жидкость из бачка через шприц или грушу, чтобы избежать пролива на проводку или резиновые элементы. Бачок крепится к ГТЦ двумя винтами под ключ на 10 мм – их ослабляют перед демонтажем, но полностью не выкручивают, чтобы не повредить уплотнительную прокладку.
При снятии ГТЦ обратите внимание на состояние поршней и манжет. На Prado 120 часто встречается износ вторичного уплотнения, что приводит к падению давления в контуре. Проверьте зеркало цилиндра на наличие рисок или коррозии – даже незначительные повреждения требуют замены узла целиком. Для очистки используйте только чистую тормозную жидкость DOT 4 или спирт, избегая абразивов и растворителей.
- Перед установкой нового ГТЦ заполните его свежей жидкостью и прокачайте вручную, перемещая поршень до упора 5–7 раз, чтобы удалить воздух из внутренних полостей.
- Уплотнительное кольцо бачка смажьте тормозной жидкостью перед монтажом – это предотвратит перекос и утечки.
- Затяжку штуцеров ГТЦ проводите моментом 12–15 Н·м, избегая перетяжки, которая может деформировать корпус.
Бачок тормозной жидкости на Prado 120 имеет два датчика: уровня жидкости и износа колодок. При замене ГТЦ отсоедините разъемы датчиков, предварительно пометив их положение. Проверьте состояние сетчатого фильтра в горловине бачка – засорение приводит к недостаточному поступлению жидкости в ГТЦ. Фильтр можно промыть в спирте, но при сильном загрязнении его заменяют.
После установки ГТЦ и бачка прокачайте тормозную систему в строгой последовательности: задний правый → передний левый → задний левый → передний правый. Используйте прозрачный шланг и емкость для контроля выхода пузырьков воздуха. Уровень жидкости в бачке не должен опускаться ниже отметки MIN во время прокачки – доливайте жидкость порциями, чтобы избежать повторного завоздушивания.
Проверка герметичности и уровня тормозной жидкости после прокачки
После завершения прокачки тормозной системы на Toyota Prado 120 первым этапом проверки становится визуальный осмотр всех соединений и шлангов. Особое внимание уделите местам стыковки тормозных трубок с суппортами, главным цилиндром и блоком ABS. Ищите следы подтекания жидкости – даже минимальные капли на штуцерах или уплотнениях указывают на негерметичность. Для точной диагностики протрите все соединения сухой ветошью и попросите помощника нажать на педаль тормоза с усилием 30–40 кг: появление влаги в местах стыков сигнализирует о необходимости замены уплотнений или подтяжки резьбовых соединений.
Уровень тормозной жидкости в бачке проверяйте строго на холодном двигателе, так как при нагреве объем жидкости увеличивается. На Prado 120 бачок расположен под капотом с левой стороны, рядом с блоком предохранителей. Маркировка MIN и MAX на прозрачном корпусе бачка определяет допустимый диапазон: уровень должен находиться между этими отметками. Если жидкость опустилась ниже MIN, долейте свежую DOT 4 (для Prado 120 рекомендована жидкость с температурой кипения не ниже 230°C) до верхней границы, избегая перелива – избыток жидкости при нагреве может вытечь через крышку.
Проверка герметичности вакуумного усилителя тормозов проводится при заглушенном двигателе. Нажмите педаль тормоза 5–6 раз, чтобы сбросить разрежение в системе, затем удерживайте педаль нажатой и запустите двигатель. Если педаль проваливается или опускается ниже обычного положения, это указывает на неисправность обратного клапана или разгерметизацию мембраны усилителя. В таком случае требуется демонтаж и проверка узла на специализированном стенде.
Для оценки состояния тормозной жидкости используйте тестер с датчиком влажности. Погрузите щуп прибора в бачок: если содержание воды превышает 3%, жидкость подлежит замене, так как при 3,5% температура кипения снижается до 155°C, что критично для эффективности торможения. На Prado 120 с пробегом свыше 60 000 км рекомендуется полная замена жидкости каждые 2 года, даже если тестер показывает допустимые значения – со временем в системе накапливаются продукты износа манжет и металлических деталей.
После прокачки проверьте работу тормозов на ходу. На ровной площадке разгонитесь до 40–50 км/ч и выполните резкое торможение: автомобиль должен останавливаться без увода в сторону, а педаль – сохранять упругость без провалов. Если ощущается вибрация или пульсация, это может свидетельствовать о неравномерном распределении жидкости в контурах или деформации тормозных дисков. В таком случае требуется повторная диагностика суппортов и прокачка с использованием сканера для сброса ошибок ABS.
Завершающим этапом станет контроль давления в тормозной системе с помощью манометра. Подключите прибор к штуцеру прокачки переднего правого суппорта и попросите помощника нажать на педаль тормоза до упора. Давление должно составлять 80–100 бар для исправной системы. Падение давления более чем на 5 бар за 30 секунд указывает на внутренние утечки в главном цилиндре или неисправность клапанов ABS. В этом случае необходима разборка и проверка узлов на стенде с последующей заменой неисправных компонентов.
Типичные ошибки при прокачке и способы их устранения
Одна из самых частых ошибок – неправильная последовательность прокачки. На Прадо 120 с ABS прокачивать нужно строго по схеме: заднее правое → переднее левое → заднее левое → переднее правое колесо. Игнорирование этого порядка приводит к завоздушиванию системы, так как воздух из дальних контуров не вытесняется полностью. Если после прокачки педаль остаётся мягкой, проверьте герметичность штуцеров и повторите процедуру, начиная с самого дальнего от главного цилиндра колеса. Используйте только прозрачный шланг диаметром 6–8 мм, чтобы отслеживать выход пузырьков воздуха.
Перелив тормозной жидкости в бачке главного цилиндра – ещё одна распространённая проблема. Если уровень превышает отметку «MAX», при нажатии на педаль избыток жидкости вытекает через крышку, создавая разрежение и подсасывая воздух. Доливайте жидкость только до середины между «MIN» и «MAX», а после прокачки каждого колеса проверяйте уровень. Для Прадо 120 используйте DOT 4 с температурой кипения не ниже 230°C – это критично для систем с ABS, где жидкость нагревается сильнее из-за работы насоса.
Многие пренебрегают активацией ABS перед прокачкой, что делает процедуру неэффективной. На Прадо 120 снимите предохранитель ABS (№14 в блоке под капотом) или отключите разъём насоса, затем 15–20 раз нажмите педаль тормоза до упора, чтобы стравить давление в гидроаккумуляторе. После этого прокачивайте систему в стандартном порядке. Если педаль остаётся «ватной», подключите диагностический сканер и выполните процедуру «прокачка ABS» через сервисное меню. Без этого воздух из блока клапанов не удалится, и тормоза будут работать некорректно даже после стандартной прокачки.
Тестирование тормозов на дороге и корректировка результата
После прокачки выведите автомобиль на сухой участок асфальта с минимальным трафиком. Разгонитесь до 60 км/ч и выполните резкое торможение до полной остановки, контролируя поведение педали: она должна оставаться упругой, без провалов или вибраций. Зафиксируйте тормозной путь – для Прадо 120 с исправной системой он не должен превышать 18–22 метров. Обратите внимание на равномерность замедления: увод в сторону указывает на неравномерное распределение давления в контурах или заклинивание суппорта. При обнаружении отклонений повторно проверьте уровень жидкости в бачке и герметичность соединений, особенно в районе задних цилиндров – там чаще всего возникают утечки.
Если тормоза «схватывают» рывками или требуют чрезмерного усилия на педали, откорректируйте зазор в задних барабанных механизмах (при наличии) или замените изношенные колодки. На моделях с ABS после прокачки выполните 5–7 циклов торможения на скорости 40–50 км/ч с активацией системы – это позволит блоку управления адаптироваться к новому уровню жидкости. При сохранении неисправностей проверьте датчики ABS мультиметром (сопротивление должно быть в пределах 800–1400 Ом) и целостность проводки к ним.
