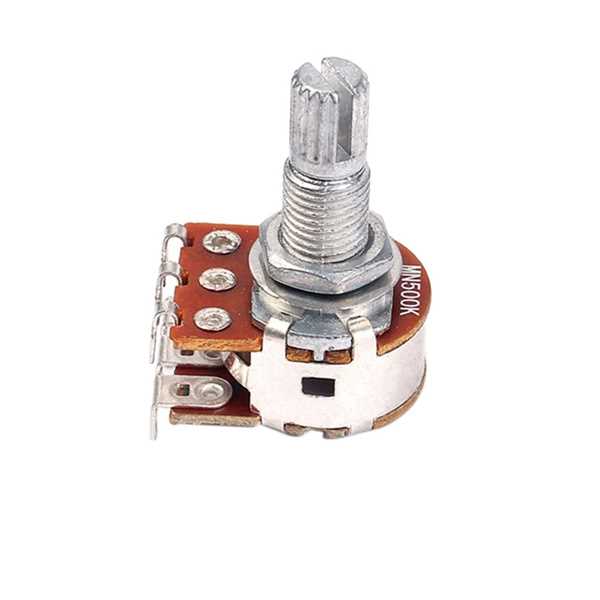

Потенциометр – ключевой элемент электрической схемы гитары, определяющий её звук, динамику и удобство игры. Неправильный выбор может привести к потере сигнала, шуму или неестественному затуханию высоких частот. Основные параметры, на которые стоит обратить внимание: сопротивление, закон изменения сопротивления (линейный или логарифмический) и тип конструкции (углеродные, проволочные, металлоплёночные).
Для большинства гитар с сингловыми звукоснимателями оптимальным считается потенциометр 250 кОм. Он обеспечивает сбалансированный звук без излишнего подчёркивания высоких частот, характерного для 500 кОм. В гитарах с хамбакерами чаще используют 500 кОм, так как их более высокий импеданс требует соответствующего сопротивления для сохранения полноты звука. Исключение – активные звукосниматели, где обычно ставят 25 кОм или 50 кОм из-за низкого выходного сопротивления.
Закон изменения сопротивления влияет на плавность регулировки громкости. Логарифмические (А-тип) потенциометры подходят для регуляторов громкости, так как человеческий слух воспринимает звук нелинейно – большая часть изменения громкости происходит в первой трети хода ручки. Линейные (В-тип) лучше использовать для тона, где требуется равномерное изменение частотного отклика. Ошибка в выборе типа приведёт к тому, что громкость будет резко меняться в начале или конце хода.
Материал резистивного элемента также важен. Углеродные потенциометры – самый распространённый и бюджетный вариант, но они подвержены износу и могут трещать со временем. Металлоплёночные служат дольше и обеспечивают более стабильный контакт, но стоят дороже. Проволочные используются редко, в основном в винтажных инструментах или кастомных сборках, где требуется максимальная надёжность и точность регулировки.
При замене потенциометра проверьте размер вала (обычно 6 мм или 1/4 дюйма) и тип крепления (под гайку или пайку). Несовпадение этих параметров сделает установку невозможной. Для гитар с плавающим бриджем (например, Floyd Rose) выбирайте потенциометры с коротким валом, чтобы избежать касания струнодержателя. Если гитара имеет активную электронику, убедитесь, что новый потенциометр совместим с её напряжением питания.
Какие типы потенциометров существуют и чем они отличаются
В электрогитарах применяются три основных типа потенциометров: линейные (A), логарифмические (B) и обратные логарифмические (C). Линейные (A) изменяют сопротивление равномерно по всей длине хода регулятора – каждый градус поворота даёт одинаковое приращение сигнала. Их маркируют буквой «A» (например, 500KA) и используют преимущественно для регулировки громкости, так как человеческий слух воспринимает звук нелинейно, и равномерное изменение сопротивления не всегда соответствует плавному нарастанию громкости.
Логарифмические потенциометры (B) имеют экспоненциальную кривую изменения сопротивления: в начале хода регулятор почти не влияет на сигнал, а ближе к концу сопротивление резко падает. Такие потенциометры (маркировка «B», например, 250KB) оптимальны для тональных регуляторов, где важна точность настройки в верхнем диапазоне. В гитарах с хамбакерами их часто ставят на громкость, чтобы компенсировать естественное затухание высоких частот при уменьшении уровня сигнала.
Обратные логарифмические потенциометры (C) работают противоположно типу B: сопротивление резко меняется в начале хода и почти не изменяется в конце. Их редко используют в гитарах, но они встречаются в некоторых моделях для специфических задач, например, для регулировки баланса между звукоснимателями. Маркировка «C» (например, 500KC) указывает на этот тип, однако в массовом производстве гитар он практически не применяется из-за узкой области применения.
По конструкции потенциометры делятся на углеродные и проволочные. Углеродные – самые распространённые: недорогие, компактные, с плавным ходом, но менее долговечные. Их сопротивление может «плавать» со временем, особенно при интенсивном использовании. Проволочные потенциометры изготавливаются из намотанной проволоки и отличаются высокой точностью, стабильностью и долговечностью, но стоят дороже и встречаются реже – обычно в гитарах премиум-класса или при модернизации инструментов.
Важный параметр – номинальное сопротивление. Для синглов чаще всего используют потенциометры на 250 кОм, для хамбакеров – 500 кОм. Эти значения оптимальны для согласования с импедансом звукоснимателей: 250 кОм подходит для высокоомных синглов, 500 кОм – для хамбакеров с более низким выходным сопротивлением. Использование несоответствующего номинала (например, 500 кОм с синглами) приведёт к потере высоких частот и «мутному» звуку, а 250 кОм с хамбакерами – к излишней яркости и шумам.
При выборе потенциометра обращайте внимание на тип вала: сплошной (solid shaft) или с разрезом (split shaft). Сплошной вал требует ручки с внутренним отверстием подходящего диаметра, а разрезной позволяет использовать ручки с фиксирующим винтом. Также учитывайте длину вала: стандартные гитарные потенциометры имеют длину 19–24 мм, но для некоторых моделей гитар (например, с тонким корпусом) могут потребоваться укороченные версии. Неправильный выбор приведёт к невозможности установки ручки или её ненадёжной фиксации.
Как определить нужное сопротивление для гитарного потенциометра
Сопротивление потенциометра напрямую влияет на тембр и динамику звука. Для синглов (одинарных катушек) стандартные значения – 250 кОм, так как они обеспечивают яркий, сбалансированный звук без потери высоких частот. Хамбакеры (двойные катушки) требуют 500 кОм: меньшее сопротивление «задушит» низкие и средние частоты, сделав звук мутным. Исключение – активная электроника (например, EMG), где используют 25 кОм или 50 кОм из-за низкого выходного импеданса предусилителя. Для гитар с несколькими типами датчиков (например, H-S-S) выбирайте 500 кОм для хамбакера и переключайте на 250 кОм при работе с синглами через схему с дополнительным резистором или переключателем.
- Проверьте спецификацию датчиков: производители (Seymour Duncan, DiMarzio, Fender) указывают рекомендованное сопротивление в документации.
- Измерьте выходной импеданс датчика мультиметром: умножьте полученное значение на 5–10 для пассивных систем.
- Для экспериментов используйте потенциометры с отводами (taper) 250 кОм/500 кОм в одном корпусе – это позволит тестировать оба варианта без пайки.
- Избегайте значений ниже 250 кОм для пассивных датчиков: это приведет к потере громкости и «ватному» звуку.
- В гитарах с активной электроникой сопротивление потенциометра не критично – ориентируйтесь на 25–50 кОм.

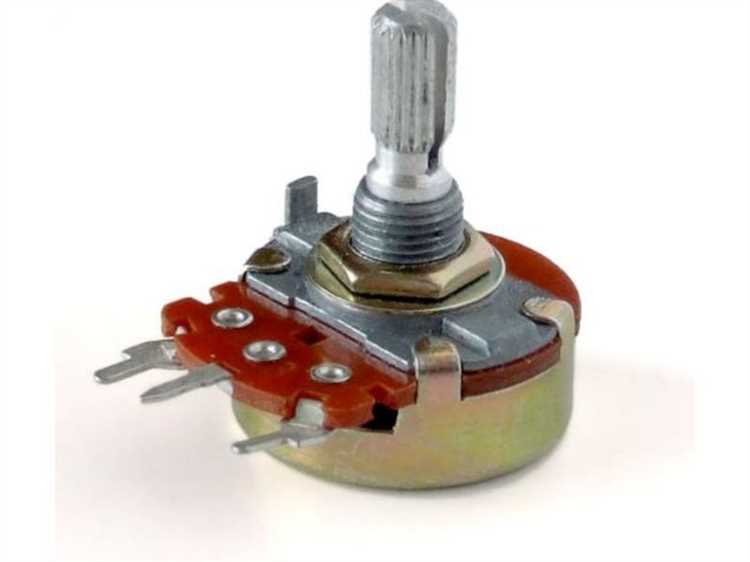

Влияние линейных и логарифмических потенциометров на звук
Линейные потенциометры (тип «B») изменяют сопротивление пропорционально углу поворота ручки. При вращении на 50% сопротивление составит ровно половину от номинала. Для гитарных регуляторов громкости это означает, что первые 70% хода ручки дадут лишь 30% прироста громкости, а оставшиеся 30% хода – резкий скачок до максимума. Такое поведение не соответствует естественному восприятию звука человеком, где громкость растет по логарифмической шкале. На практике это приводит к тому, что при плавном вращении ручки звук «выстреливает» в верхней трети диапазона, затрудняя точную настройку уровня.
Логарифмические потенциометры (тип «A») спроектированы с учетом особенностей слуха: сопротивление меняется нелинейно, обеспечивая более равномерное увеличение громкости на всем диапазоне вращения. При 50% поворота ручки сопротивление составит около 10% от номинала, а громкость – примерно 70% от максимальной. Это позволяет точнее контролировать динамику звука, особенно в диапазоне от 1 до 5 по шкале регулятора, где происходит основная работа при игре. Для соло-партий и динамичных пассажей такой потенциометр дает заметное преимущество в управляемости.
На тембр гитары тип потенциометра влияет косвенно, через взаимодействие с цепью звукоснимателей. Линейные регуляторы громкости при частичном открытии создают более выраженное ослабление высоких частот из-за особенностей RC-фильтрации в схеме. Это может привести к «замыливанию» звука уже на 60-70% открытия, что критично для стилей с акцентом на чистые тона (джаз, блюз). Логарифмические потенциометры сохраняют частотный баланс дольше, смещая точку заметного ослабления ВЧ ближе к 80-90% открытия, что позволяет дольше играть с «прозрачным» звуком.
Для регуляторов тона разница между типами потенциометров проявляется иначе. Линейные модели обеспечивают более плавное и предсказуемое изменение тембра, но требуют большего хода ручки для достижения заметного эффекта. Логарифмические потенциометры в позиции тона дают резкое изменение уже в первой трети хода, что может быть неудобно для тонкой настройки. Однако для быстрого переключения между ярким и приглушенным звуком (например, в ритм-партиях) логарифмический тип предпочтительнее, так как позволяет получить выраженный эффект при минимальном вращении.
При выборе потенциометра для конкретной гитары учитывайте импеданс звукоснимателей. Для хамбакеров с высоким выходным сопротивлением (8-15 кОм) логарифмические регуляторы громкости работают эффективнее, так как их нелинейность компенсирует естественное падение высоких частот при частичном открытии. Для синглов с низким импедансом (5-7 кОм) разница между типами менее заметна, но линейные потенциометры могут дать более равномерное затухание звука при вращении ручки. В гитарах с активной электроникой тип потенциометра практически не влияет на звук, так как буферный усилитель нивелирует особенности RC-цепи.
Практический тест: установите оба типа потенциометров в одну гитару и сравните звук при вращении ручки громкости от 0 до 10. На линейном регуляторе вы услышите, как звук «проваливается» в середине хода, а затем резко возвращается. Логарифмический обеспечит более плавный переход, но потребует привыкания к неравномерному усилию при вращении. Для большинства гитаристов оптимальным выбором станет комбинация: логарифмический потенциометр для громкости (500 кОм для хамбакеров, 250 кОм для синглов) и линейный для тона (250-500 кОм), если требуется максимальная гибкость настройки.
Как проверить совместимость потенциометра с электроникой гитары
Первым шагом измерьте сопротивление штатных потенциометров мультиметром в режиме омметра. Запишите значения: для гитар с хамбакерами стандарт – 250 кОм или 500 кОм, для сингл-катушек – 250 кОм или 1 МОм. Новый потенциометр должен совпадать по номиналу с оригиналом, иначе изменится частотная характеристика сигнала: заниженное сопротивление срежет высокие частоты, завышенное – усилит шумы.
Проверьте тип подключения: аудиофильные потенциометры (audio taper) имеют логарифмическую зависимость сопротивления от угла поворота, линейные (linear taper) – равномерную. Для регуляторов громкости используйте audio taper (маркировка «A»), для тона – linear («B»). Несовпадение приведёт к неравномерному изменению громкости или тона при вращении ручки.
Осмотрите корпус потенциометра на наличие экранирующего покрытия. Металлический корпус или графитовое напыление снижают наводки от электромагнитных полей. Если оригинальная электроника гитары экранирована (медная фольга в полостях), выбирайте потенциометры с аналогичной защитой, иначе возрастёт фоновый шум.
Сравните габариты нового потенциометра с посадочным местом. Диаметр вала должен соответствовать штатным ручкам (обычно 6 мм), длина вала – толщине деки гитары. Для тонких дек (менее 40 мм) подойдут короткие потенциометры (17 мм), для толстых (50+ мм) – удлинённые (24 мм). Несоответствие приведёт к невозможности установки или повреждению деки при затяжке гайки.
Убедитесь в совместимости материала резистивного элемента. Угольные потенциометры (carbon) дешевле, но менее долговечны и склонны к треску при износе. Керамические (cermet) или проводящие пластиковые (conductive plastic) служат дольше и обеспечивают плавное регулирование, но дороже. Для гитар с высоким уровнем сигнала (например, с активными звукоснимателями) выбирайте керамические – они выдерживают большие токи без деградации.
Перед окончательной установкой проверьте потенциометр на механическую совместимость с элементами управления гитары. Вращайте вал на полный оборот, убедитесь в отсутствии заеданий и люфта. Если гитара имеет сложную систему рычагов (например, тремоло Floyd Rose), убедитесь, что потенциометр не мешает их движению. Замените штатные шайбы и гайки на более тонкие, если стандартные крепления не позволяют установить потенциометр заподлицо с декой.
Пошаговая инструкция по замене потенциометра своими руками
Сфотографируйте или зарисуйте схему подключения проводов к старому потенциометру. Обратите внимание на цветовую маркировку: обычно чёрный провод – земля, белый или жёлтый – сигнальный, а красный или коричневый – горячий. Отпаяйте провода, прогревая контакты паяльником и аккуратно снимая их пинцетом. Если припой не плавится, добавьте флюс или каплю свежего припоя. Проверьте состояние проводов – при необходимости зачистите концы на 2–3 мм.
Установите новый потенциометр в посадочное место. Убедитесь, что он плотно прилегает и не болтается – иначе возможны трески при вращении. Закрепите его гайкой, но не перетягивайте: чрезмерное усилие может повредить корпус гитары или резьбу. Если потенциометр имеет выключатель (например, push-pull), протестируйте его работу до пайки – нажмите на вал и убедитесь, что механизм срабатывает чётко.
- Подключите провода согласно схеме. Начните с земли (обычно средний контакт потенциометра), затем припаяйте сигнальный провод к одному из крайних контактов, а горячий – к оставшемуся. Для регуляторов громкости и тембра используйте стандартную схему: сигнал подаётся на крайний контакт, а выход снимается со среднего.
- Проверьте качество пайки: припой должен образовывать гладкую, блестящую каплю без наплывов. Холодные пайки (матовые, серые) могут привести к плохому контакту. Прозвоните мультиметром цепь в режиме проверки сопротивления – между крайними контактами должно быть номинальное значение потенциометра (например, 500K), а между средним и любым крайним – плавно меняющееся при вращении.
- Соберите гитару в обратном порядке: установите панель управления, закрепите крышку, натяните струны. Подключите инструмент к усилителю и протестируйте работу потенциометра на всех положениях. Если слышны трески или скачки звука, разберите гитару и проверьте пайку – возможно, контакт нарушен или провод касается корпуса.
Для продления срока службы нового потенциометра избегайте резких движений при регулировке. Если вал вращается туго, нанесите на резьбу каплю силиконовой смазки (не WD-40 – она оставляет проводящий налёт). Храните гитару в чехле при влажности 40–50% – коррозия контактов ускоряет износ. При повторной замене используйте потенциометры с такой же логарифмической (А) или линейной (В) характеристикой, как у оригинала, иначе изменится динамика регулировки.

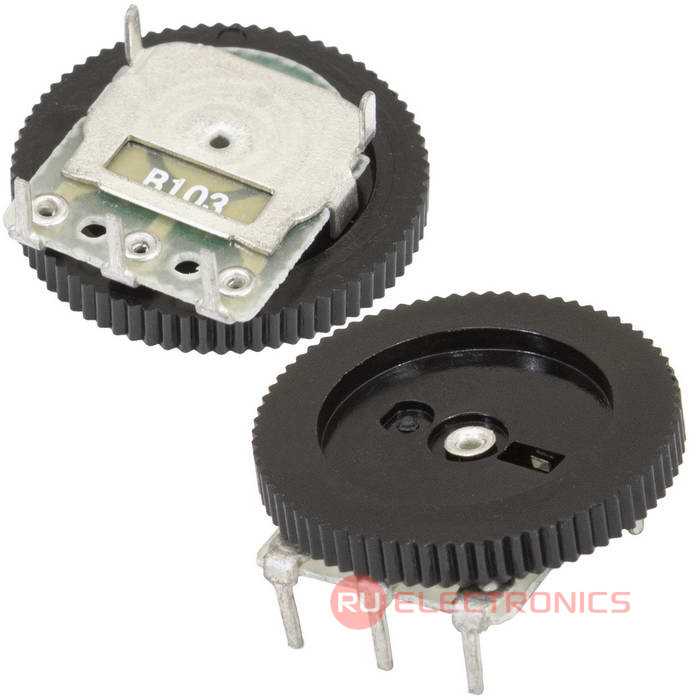

Какие бренды и модели потенциометров рекомендуют гитарные мастера
Гитарные мастера чаще всего обращаются к продукции CTS, особенно к моделям 450G и 450 series. Эти потенциометры отличаются стабильной работой, долговечностью и низким уровнем шума. Модель 450G с линейной характеристикой (B) идеальна для регулировки громкости, а логарифмическая (A) – для тона. Профессионалы ценят их за точность подстройки и совместимость с большинством гитарных схем.
Bourns PDB181 и PDB182 – ещё один выбор мастеров, особенно для кастомных сборок. Эти потенциометры имеют усиленные контакты и герметичный корпус, что снижает риск окисления. PDB181 с сопротивлением 250K часто используется для сингл-катушечных звукоснимателей, а 500K – для хамбакеров. Мастера отмечают их плавный ход и минимальный износ даже при интенсивной эксплуатации.
Alpha RV16AF-10 и RV16AF-20 – бюджетные, но качественные альтернативы. Гитаристы, работающие с винтажными инструментами, выбирают их за схожие с оригинальными характеристики. RV16AF-10 (250K) подходит для Stratocaster и Telecaster, а RV16AF-20 (500K) – для Les Paul. Мастера рекомендуют их для реставрации старых гитар, где важна аутентичность звука.
Fender предлагает собственные потенциометры, например, модели 099-0801-000 (250K) и 099-0802-000 (500K). Они разработаны специально для фирменных гитар и обеспечивают предсказуемое поведение в штатных схемах. Мастера используют их при ремонте или модернизации инструментов Fender, так как они гарантируют совместимость с оригинальными компонентами.
Для высокоомных схем, например, с активными звукоснимателями, мастера выбирают потенциометры от EMG, такие как EMG-POT. Они рассчитаны на работу с низким сопротивлением и обеспечивают чистый сигнал без потерь. Эти модели редко встречаются в пассивных гитарах, но незаменимы в инструментах с предусилителями или эквалайзерами.
Gibson предпочитает собственные потенциометры, например, 500K с логарифмической характеристикой для моделей Les Paul. Мастера часто заменяют штатные компоненты на аналогичные, чтобы сохранить фирменный звук. В винтажных Gibson используются потенциометры с керамическим корпусом, которые сложно найти в продаже, поэтому мастера ищут их на специализированных форумах или у поставщиков запчастей.
Для экспериментальных сборок мастера иногда используют потенциометры от аудиотехники, например, Alps RK097 или Noble. Эти модели отличаются высокой точностью и плавностью хода, но требуют доработки для установки в гитару. Их выбирают для кастомных инструментов, где важна нестандартная регулировка или необычные схемы подключения.
Независимо от бренда, мастера советуют обращать внимание на сопротивление и характеристику потенциометра. Для хамбакеров оптимальны 500K, для сингл-катушек – 250K. Логарифмические (A) лучше подходят для тона, линейные (B) – для громкости. Выбор модели зависит от типа звукоснимателей, стиля игры и желаемого звучания.
