Чугунные блоки цилиндров – основа большинства двигателей старых и современных автомобилей, от ВАЗ-2106 до дизельных агрегатов Cummins. Трещины в них возникают из-за перегрева, гидроудара или усталостных напряжений. Чаще всего дефекты появляются в перемычках между цилиндрами, на стенках рубашки охлаждения или в местах крепления ГБЦ. Ремонт возможен без замены блока, но требует точного соблюдения технологии.
Для диагностики используйте магнитопорошковый метод или капиллярную дефектоскопию. Магнитный порошок (например, Magnaflux 14A) наносится на очищенную поверхность, после чего блок намагничивается – трещины проявляются в виде четких линий. Капиллярный контроль с проникающей жидкостью (типа Dye Penetrant SP-7) эффективен для немагнитных участков. Глубину трещины проверяйте сверлением контрольного отверстия диаметром 2–3 мм в её конце.
Перед сваркой чугун необходимо подготовить: разделать трещину под углом 60–70° на глубину не менее 2/3 толщины стенки, удалить графитовые включения металлической щеткой и обезжирить ацетоном. Для сварки используйте электроды МНЧ-2 (никелевые) или ЦЧ-4 (медные). Режим: постоянный ток обратной полярности, сила тока 90–110 А для электрода 3 мм. Шов накладывайте короткими участками (30–40 мм) с охлаждением до 60–80°C между проходами. После сварки проведите термообработку: нагрев до 600–650°C с последующим медленным охлаждением в песке или асбесте.
Альтернатива сварке – эпоксидные композиции с металлическим наполнителем. Состав Devcon Plastic Steel (смесь эпоксидной смолы и стального порошка) выдерживает температуру до 260°C и давление до 70 МПа. Перед нанесением поверхность зачистите до металлического блеска, обезжирьте и прогрейте до 50–60°C. Композицию втирайте в трещину шпателем, создавая слой толщиной 2–3 мм. Полная полимеризация занимает 24 часа при 20°C. Для герметизации рубашки охлаждения подойдет анаэробный герметик Loctite 574, наносимый на предварительно обезжиренные поверхности.
После ремонта проведите гидравлические испытания блока давлением 0,3–0,4 МПа в течение 30 минут. Утечки недопустимы. При сборке двигателя замените прокладку ГБЦ на новую (например, Victor Reinz для чугунных блоков) и затяните болты динамометрическим ключом в 3–4 этапа по схеме производителя. Первый запуск проводите на минимальных оборотах с контролем температуры и давления масла.

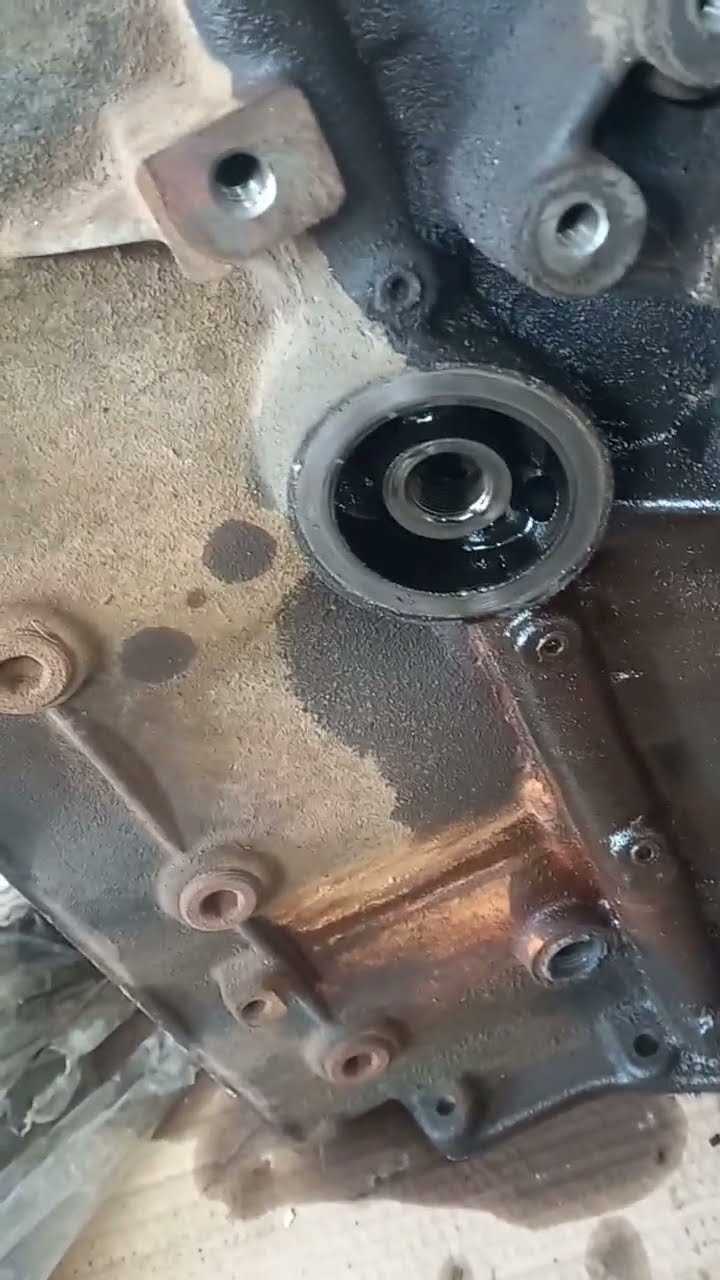

Необходимые инструменты и материалы для ремонта трещины
Для ремонта трещины в чугунном блоке двигателя потребуются специализированные инструменты: угловая шлифмашина с отрезным и шлифовальным кругами (диаметр 125 мм, зернистость 40–80 для подготовки поверхности), дрель с набором сверл по металлу (диаметр 3–6 мм для засверливания концов трещины), металлическая щетка или пескоструйный аппарат для удаления окалины и ржавчины. Обязательны сварочный аппарат для чугуна (инвертор с возможностью регулировки тока до 120 А) и электроды МНЧ-2 или ЦЧ-4 – они обеспечивают минимальное тепловложение и снижают риск образования новых трещин. Для контроля качества подготовки поверхности используйте магнитный дефектоскоп или проникающий краситель (например, Magnaflux ZL-60).
Материалы для заделки трещины зависят от выбранного метода: при сварке – флюс АН-Ч1 для защиты шва от окисления, при холодной сварке – двухкомпонентный эпоксидный состав с металлическим наполнителем (например, Devcon Plastic Steel или Permatex Cold Weld), выдерживающий температуру до 260°C. Для герметизации микротрещин подойдет анаэробный герметик Loctite 574, наносимый после механической обработки. Независимо от метода, потребуется ацетон или обезжириватель CRC Brake Cleaner для финальной очистки поверхности перед нанесением ремонтного состава.
Подготовка поверхности чугунного блока перед сваркой
Первым шагом очистите трещину от масла, нагара и ржавчины. Используйте металлическую щетку с проволокой из нержавеющей стали или абразивный круг на угловой шлифмашине с зернистостью 80–120. Глубина зачистки должна составлять не менее 1–1,5 мм по обе стороны трещины, чтобы удалить поверхностные дефекты и обеспечить качественное сцепление припоя или сварочного шва. Для удаления масляных загрязнений примените растворитель на основе ацетона или специальный обезжириватель для металлов, например, «Нефрас-С2-80/120». Остатки растворителя выветрите или просушите сжатым воздухом.
Разделайте кромки трещины под углом 60–70° с помощью шлифовального круга или фрезы. Это необходимо для создания V-образной канавки, которая увеличит площадь контакта сварочного материала с основным металлом и предотвратит непровар. Ширина канавки должна быть не менее 3–5 мм, а глубина – до 2/3 толщины стенки блока. На концах трещины просверлите отверстия диаметром 3–4 мм, чтобы остановить её дальнейшее распространение под воздействием термических напряжений.
Проверьте качество зачистки с помощью магнитопорошковой дефектоскопии или капиллярного контроля. Для этого нанесите на поверхность магнитный порошок или проникающую жидкость (например, «Керосин-1») и осмотрите зону под ультрафиолетовым светом. Остаточные загрязнения или микротрещины проявятся в виде ярких линий или пятен. При обнаружении дефектов повторите зачистку до полного их устранения.
Прогрейте блок перед сваркой до температуры 200–250°C. Используйте пропановую горелку или индукционный нагреватель, контролируя температуру пирометром или термокарандашами. Равномерный нагрев снижает риск образования термических трещин и улучшает диффузию сварочного материала. Особое внимание уделите зонам с толстыми стенками и переходам между рёбрами жёсткости – они требуют более длительного прогрева.
Зафиксируйте блок в тисках или на сварочном столе с помощью струбцин, чтобы исключить деформации во время сварки. Подложите под ремонтируемый участок медную или графитовую пластину толщиной 5–8 мм – она отведёт избыточное тепло и предотвратит прожоги. Если трещина расположена в труднодоступном месте, используйте зеркало или эндоскоп для визуального контроля подготовки.
Непосредственно перед сваркой повторно обезжирьте поверхность и удалите оксидную плёнку мелкозернистой наждачной бумагой (зернистость 240–320). Нанесите тонкий слой флюса для чугуна (например, «Флюс-209») на кромки канавки – это защитит металл от окисления и улучшит смачиваемость припоем. Начинайте сварку не позднее чем через 10–15 минут после подготовки, чтобы избежать повторного загрязнения поверхности.

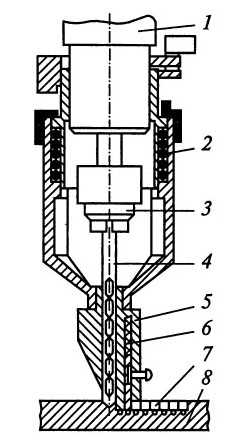

Выбор метода сварки для устранения трещины в чугуне
Чугунные блоки двигателей требуют особого подхода при сварке из-за высокого содержания углерода (2,14–4,5%) и склонности к образованию трещин при термическом воздействии. Основные методы: холодная сварка электродами с никелевым покрытием (например, ОЗЧ-2, МНЧ-2), горячая сварка с предварительным подогревом до 600–650°C и газовая сварка с использованием латунных присадочных прутков. Холодная сварка подходит для тонкостенных деталей и участков с ограниченным доступом, но дает менее прочное соединение (предел прочности 150–250 МПа). Горячая сварка обеспечивает высокую прочность (до 350 МПа), но требует печи для равномерного нагрева и медленного охлаждения, иначе риск повторного растрескивания возрастает на 40–60%. Газовая сварка эффективна для заделки мелких трещин (до 5 мм), но зона термического влияния шире, что увеличивает вероятность деформации.
Выбор зависит от толщины стенки блока, расположения трещины и доступных ресурсов. Для трещин в нагруженных зонах (например, постель коленвала) предпочтительна горячая сварка с последующей термообработкой. В труднодоступных местах или при отсутствии оборудования для подогрева используют холодную сварку с обязательным применением электродов диаметром 2,5–3,2 мм и током 80–110 А для минимизации перегрева. Перед сваркой трещину разделывают под углом 60–70° на глубину не менее 2/3 толщины стенки, а концы засверливают сверлом 3–4 мм. После сварки шов проковывают молотком с закругленным бойком для снятия напряжений, затем шлифуют и проверяют на герметичность керосином или опрессовкой.
Пошаговая инструкция по заварке трещины в блоке двигателя
Перед началом работ подготовьте оборудование: сварочный аппарат постоянного тока с возможностью регулировки силы тока до 120–150 А, электроды для чугуна (например, ОЗЧ-2 или МНЧ-2) диаметром 3–4 мм, угловую шлифмашину с отрезным и зачистным дисками, металлическую щетку, ацетон, термостойкую краску и теплоизоляционные материалы (асбестовое полотно или огнеупорный кирпич). Температура в помещении должна быть не ниже +15°C, а влажность – не выше 60%.
Очистите блок от масла, нагара и ржавчины. Разделайте трещину под V-образную канавку с углом 60–70° на глубину не менее 2/3 толщины стенки блока. Края канавки зачистите до металлического блеска на ширину 15–20 мм с каждой стороны. Удалите остатки абразива и обезжирьте поверхность ацетоном. Для точного определения границ трещины используйте магнитопорошковый или капиллярный метод контроля.
Прогрейте блок до 300–350°C локально в зоне сварки. Используйте газовую горелку или индукционный нагреватель, контролируя температуру пирометром или термопарой. Равномерный нагрев предотвращает образование внутренних напряжений и трещин при остывании. Закройте соседние участки блока асбестовым полотном, чтобы избежать перегрева и деформации.
Настройте сварочный аппарат на обратную полярность (плюс на электроде) и силу тока 90–110 А для электродов диаметром 3 мм. Начинайте сварку с края трещины, ведя шов короткими участками по 20–30 мм с перекрытием 10–15 мм. Держите электрод под углом 60–70° к поверхности, совершая круговые движения для равномерного прогрева. После каждого прохода очищайте шов от шлака и проверяйте качество соединения.
При сварке поддерживайте температуру блока в пределах 250–300°C. Если металл остывает ниже 200°C, повторно прогрейте зону сварки. Для толстостенных участков (более 10 мм) применяйте многослойную сварку с послойной проковкой шва молотком с закругленным бойком. Это снижает остаточные напряжения и улучшает структуру наплавленного металла.
После завершения сварки медленно охладите блок, укрыв его теплоизоляционным материалом. Скорость остывания не должна превышать 50°C в час. При температуре 100–150°C проведите термообработку: повторный нагрев до 600–650°C с выдержкой 1–2 часа и последующим охлаждением на воздухе. Это снимает внутренние напряжения и повышает прочность шва.
Зачистите шов заподлицо с поверхностью блока, используя шлифмашину с лепестковым кругом. Проверьте герметичность шва гидравлическим или пневматическим тестом под давлением 0,3–0,5 МПа. При обнаружении микротрещин или пор выполните повторную заварку с предварительной разделкой дефектного участка. Нанесите термостойкую краску на шов для защиты от коррозии.

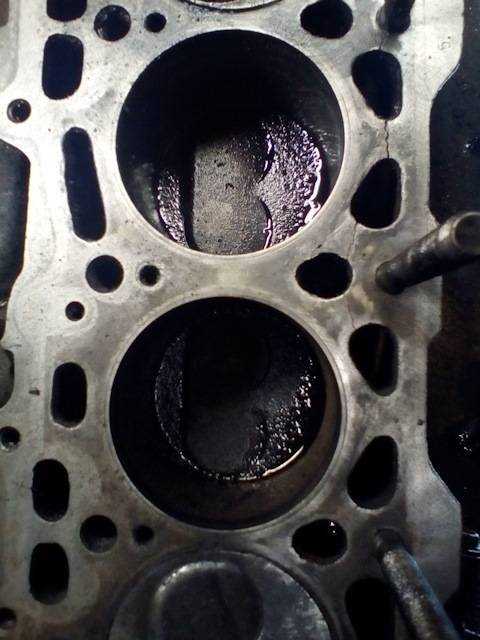

Обработка и проверка шва после сварки чугуна
После завершения сварки шов требует механической обработки для устранения наплывов, окалины и неровностей. Используйте угловую шлифмашину с лепестковым кругом зернистостью P60–P80 для черновой зачистки, затем перейдите на круг P120–P180 для финишной доводки. При обработке чугуна избегайте чрезмерного давления – материал хрупкий и склонен к образованию микротрещин. Контролируйте температуру шва: если поверхность нагревается выше 60°C, делайте паузы, чтобы предотвратить термические напряжения.
Для проверки герметичности шва примените метод керосиновой пробы. Нанесите на одну сторону шва меловый раствор, а на противоположную – керосин. Если через 10–15 минут на меловой поверхности появятся темные пятна, шов негерметичен. Альтернатива – гидравлическое испытание: заполните полость блока водой под давлением 0,3–0,5 МПа и выдержите 30 минут. Протечки укажут на дефекты, требующие повторной заварки.
Ультразвуковой контроль (УЗК) – эффективный способ выявления внутренних дефектов. Используйте дефектоскоп с частотой 2,5–5 МГц и призматические преобразователи с углом ввода 45–70°. Сканируйте шов поперечно и продольно, фиксируя эхо-сигналы от трещин, пор и непроваров. Допустимый уровень дефектов для чугунных блоков – не более 2 мм в глубину и 5 мм в длину. При превышении этих значений шов подлежит удалению и повторной сварке.
После механической обработки шов необходимо защитить от коррозии. Нанесите антикоррозийное покрытие на основе цинк-фосфатных грунтовок (например, ГФ-021) или эпоксидных составов с наполнителем из алюминиевой пудры. Толщина слоя – 50–80 мкм. Для повышения адгезии предварительно обезжирьте поверхность ацетоном или уайт-спиритом. Сушка грунта – не менее 24 часов при температуре 18–22°C.
Финальный этап – проверка геометрии блока. Используйте координатно-измерительную машину (КИМ) или шаблоны для контроля плоскостности привалочных поверхностей. Допустимое отклонение – не более 0,05 мм на 100 мм длины. При отсутствии оборудования примените лекальную линейку и щуп: зазор между линейкой и поверхностью не должен превышать 0,1 мм. Если деформация обнаружена, выполните правку гидравлическим прессом с подогревом до 200–250°C.
