Крестовина кардана – деталь, требующая точной фиксации для предотвращения самоотворачивания под нагрузкой. Стандартный момент затяжки болтов крестовины составляет 45–60 Н·м, но этого недостаточно: без кернения гайки или болты могут ослабнуть уже через 5–10 тысяч километров, особенно при эксплуатации на бездорожье или с частыми резкими ускорениями. Кернение – единственный надежный способ механической фиксации резьбового соединения без применения дополнительных стопорных элементов.
Для работы потребуется кернер с углом заточки 60–90°, молоток весом 300–500 г, накидной ключ на 17–19 мм (в зависимости от размера болтов) и динамометрический ключ. Перед началом убедитесь, что кардан снят с автомобиля или зафиксирован на подъемнике – люфт вала при кернении приведет к неточному нанесению меток. Используйте только новые болты класса прочности 8.8 или выше: повторное использование старых крепежных элементов снижает надежность соединения на 30–40%.
Процесс кернения начинается с затяжки болтов динамометрическим ключом до указанного момента. Затем на грани гайки или головки болта наносится метка кернером: 2–3 удара средней силы под углом 45° к поверхности. Глубина вмятины должна составлять 0,5–1 мм – этого достаточно для деформации резьбы и предотвращения самоотворачивания. Избегайте чрезмерных усилий: слишком глубокие метки ослабляют металл и могут привести к срыву резьбы при последующей разборке.
После кернения проверьте отсутствие зазоров между фланцами кардана и крестовиной. Даже минимальный люфт (0,1 мм и более) ускорит износ игольчатых подшипников и приведет к вибрациям на скорости 60–80 км/ч. Если зазор обнаружен, замените крестовину или отрегулируйте положение фланцев с помощью прокладок толщиной 0,05–0,2 мм. Повторное кернение после регулировки обязательно.
Какие инструменты и материалы понадобятся для кернения крестовины
Для кернения крестовины кардана потребуется набор специализированных инструментов, без которых невозможно выполнить работу точно и безопасно. Основной инструмент – кернер с углом заточки 60–90°, изготовленный из высокопрочной инструментальной стали (например, У8 или 9ХС). Диаметр рабочей части должен составлять 3–5 мм, чтобы обеспечить четкую метку без деформации металла. Дополнительно понадобится молоток массой 300–500 г с бойком из закаленной стали – легкие модели не дадут нужного усилия, а тяжелые могут повредить деталь.
Для фиксации крестовины во время работы используйте тиски с мягкими губками (медными или алюминиевыми накладками), чтобы не оставить вмятин на поверхности. Если тисков нет, подойдет струбцина с усилием зажима не менее 200 кгс. Важно: крестовину необходимо закреплять за фланцы или вилки, избегая давления на игольчатые подшипники. Для точного позиционирования керна пригодится штангенциркуль с глубиномером или металлическая линейка с ценой деления 0,5 мм.
- Набор сверл по металлу диаметром 2–4 мм (HSS-Co или аналоги) – для засверливания меток после кернения.
- Разметочный циркуль или керн-центроискатель – для нанесения симметричных меток на противоположных шипах крестовины.
- Угольник слесарный (90°) – для проверки перпендикулярности кернения относительно оси шипа.
- Наждачная бумага зернистостью P120–P240 – для зачистки зоны кернения от окалины и ржавчины.
Из расходных материалов критически важен смазочный материал: перед кернением нанесите на рабочую зону тонкий слой консистентной смазки (например, Литол-24 или Mobilgrease XHP 222) – это предотвратит заклинивание керна и снизит риск образования микротрещин. Для защиты глаз используйте очки с боковыми щитками (ГОСТ Р 12.4.230.1-2007), а при работе с заржавевшими деталями – респиратор с фильтром класса FFP2. Если крестовина покрыта толстым слоем грязи, подготовьте обезжириватель (уайт-спирит или очиститель тормозов) и ветошь без ворса.
Для контроля качества кернения пригодится лупа с 5–10-кратным увеличением или цифровой микроскоп с подсветкой. Глубину метки проверяйте индикатором часового типа с ценой деления 0,01 мм – она должна составлять 0,3–0,5 мм. При отсутствии индикатора используйте сверло диаметром 2 мм: если оно не соскальзывает с метки, кернение выполнено правильно. Запаситесь запасными игольчатыми подшипниками (номер по каталогу зависит от модели кардана, например, для ВАЗ-2107 – 2101-2202025) на случай повреждения при неаккуратной работе.
Как правильно демонтировать карданный вал перед кернением
Перед началом работ убедитесь, что автомобиль зафиксирован на ровной поверхности с включенным стояночным тормозом и установленными противооткатными упорами под колеса. Поднимите заднюю часть машины на домкрате или подъемнике, предварительно ослабив гайки крепления колес. Снимите колеса и, при необходимости, защитные кожухи или брызговики, чтобы обеспечить доступ к карданному валу.
Отсоедините кардан от фланца редуктора заднего моста, открутив болты крепления с помощью головки на 12 или 14 мм (зависит от модели автомобиля). Придерживайте вал рукой или используйте подпорку, чтобы избежать его падения. Если болты прикипели, нанесите проникающую смазку (например, WD-40) и дайте ей подействовать 10–15 минут. В некоторых случаях потребуется ударная отвертка или нагрев соединения газовой горелкой.
- Отметьте взаимное положение фланцев кардана и редуктора мелом или маркером – это упростит последующую сборку без нарушения балансировки.
- Проверьте состояние резиновых уплотнений и подвесного подшипника: трещины или износ указывают на необходимость замены.
- Если кардан крепится к коробке передач через эластичную муфту, ослабьте хомуты и сдвиньте муфту вдоль вала.
Для демонтажа промежуточной опоры (если она есть) открутите болты крепления к кузову или поперечине. Обычно используется ключ на 17 мм. Придерживайте вал, чтобы он не провис и не повредил шлицевые соединения. В некоторых автомобилях (например, УАЗ или ГАЗель) потребуется снять дополнительные элементы – глушитель или защитные экраны.
Аккуратно вытащите карданный вал из шлицевого соединения коробки передач, слегка покачивая его из стороны в сторону. Избегайте резких движений, чтобы не повредить сальники или шлицы. Если вал не поддается, проверьте наличие стопорных колец или дополнительных крепежных элементов. После извлечения осмотрите шлицы на предмет коррозии или задиров – их наличие требует очистки или замены деталей.
Уложите снятый кардан на чистую поверхность, защитив шлицевые соединения от грязи и влаги. Перед кернением крестовины зафиксируйте вал в тисках с мягкими губками или на специальной подставке, чтобы исключить его смещение во время работы. Не используйте для фиксации острые предметы, способные деформировать трубу вала.
Подготовка крестовины к кернению: очистка и разметка точек
Для разметки используйте штангенциркуль с точностью 0,05 мм или микрометр. На вилках кардана нанесите метки керном в четырёх точках – по две на каждой стороне, строго напротив друг друга. Расстояние от края вилки до первой метки должно составлять 3–5 мм, вторая метка ставится на расстоянии 10–12 мм от первой. На шипах крестовины разметка не требуется, но проверьте их диаметр: допустимое отклонение – не более 0,02 мм. При превышении замените крестовину.
Перед кернением обезжирьте размеченные участки ацетоном или спиртом. Используйте керн с углом заточки 60° и длиной рабочей части 10–12 мм. Удар наносите молотком массой 200–300 г, держа керн под углом 90° к поверхности. Глубина лунки должна быть 0,3–0,5 мм – этого достаточно для фиксации сверла, но не ослабит металл. Избегайте сквозного пробития: на обратной стороне вилки не должно быть выпуклостей.
После кернения проверьте соосность меток с помощью линейки или угольника. Смещение более 0,1 мм приведёт к биению кардана. Если разметка выполнена неверно, зачистите лунки надфилем и повторите процедуру. Готовые точки покройте тонким слоем консистентной смазки (например, Литол-24) для защиты от коррозии до сверления.

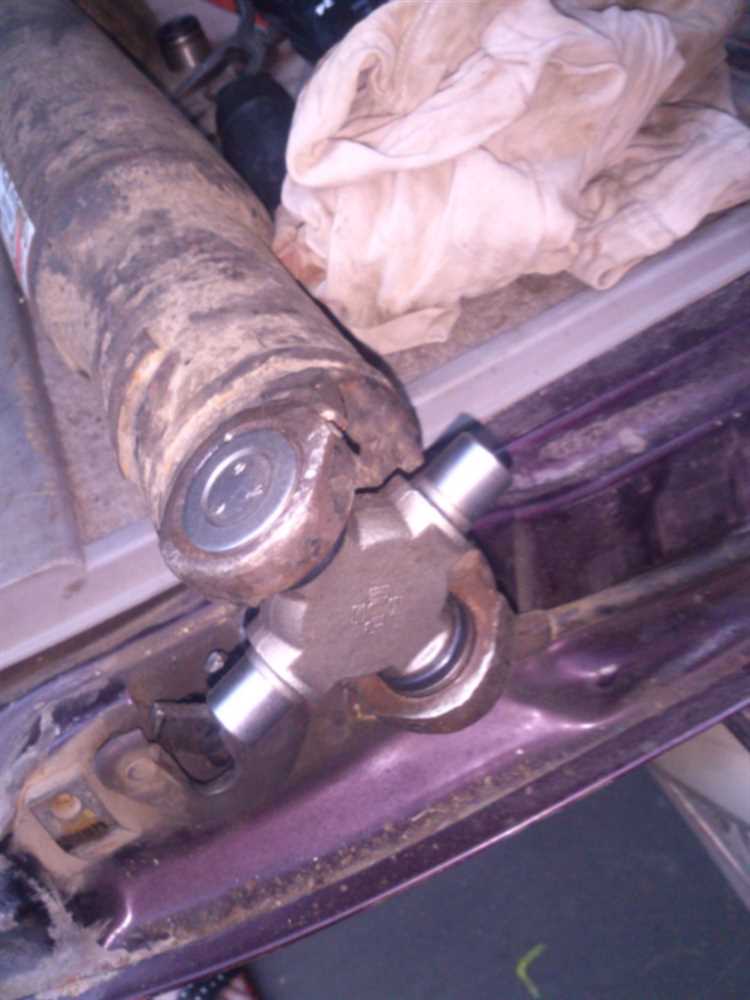

Техника нанесения кернов на крестовину без повреждений
Кернение крестовины требует точности: глубина лунки не должна превышать 0,3–0,5 мм, а диаметр – 1,5–2 мм. Используйте кернер с углом заточки 60° и твердостью рабочей части не ниже HRC 55. Перед началом работ зафиксируйте крестовину в тисках с мягкими губками (алюминий или медь), чтобы исключить деформацию цапф. Наносите удары молотком массой 200–300 г с расстояния 10–15 см, контролируя силу – избыточное усилие приводит к микротрещинам в металле.
Расположение кернов зависит от конструкции крестовины. Для стандартных моделей (например, ГАЗ-3302) точки наносят на расстоянии 3–4 мм от края цапфы, смещая их на 120° относительно друг друга. На крестовинах с увеличенным диаметром (КАМАЗ, МАЗ) шаг между лунками увеличивают до 5–6 мм. Избегайте кернения в зонах сварных швов или термообработанных участков – это снижает прочность детали на 15–20%.
Для проверки качества используйте лупу с 5-кратным увеличением. Лунка должна быть симметричной, без заусенцев и сколов. Если металл «поплыл» или образовались радиальные трещины, крестовину бракуют – дальнейшая эксплуатация приведет к разрушению подшипников. После кернения обработайте поверхность цапф мелкозернистой наждачной бумагой (P600–P800), чтобы удалить острые кромки, которые могут повредить сальники.
Инструменты для кернения выбирайте с учетом материала крестовины: для закаленных сталей (40Х, 45Х) подойдет кернер из быстрорежущей стали Р6М5, для менее прочных сплавов (Сталь 20) – из углеродистой У8. Храните кернеры в масле, чтобы предотвратить коррозию режущей кромки. Заточку инструмента проводите на алмазном круге с охлаждением, выдерживая угол 60° ±2° – отклонение даже на 5° увеличивает риск сколов на 30%.
Проверка качества кернения и устранение возможных ошибок
После завершения кернения крестовины кардана первым этапом проверки становится визуальный осмотр точек кернения. Углубления должны быть равномерными, без сколов металла по краям, с четко выраженным центром. Глубина лунки – не менее 0,5 мм, иначе фиксация подшипников будет ненадежной. Используйте штангенциркуль с глубиномером или шаблон для контроля: отклонение более 0,1 мм от заданной глубины требует повторного кернения.
Проверьте симметричность расположения лунок относительно оси крестовины. Смещение даже на 0,3 мм приведет к неравномерному распределению нагрузки на подшипники, ускоряя их износ. Для контроля используйте индикатор часового типа с магнитной стойкой: закрепите его на станине, выставьте наконечник в центр первой лунки, затем перемещайте крестовину, фиксируя отклонения на остальных точках.
Обратите внимание на состояние металла вокруг лунок. Трещины или заусенцы – признак чрезмерного усилия при кернении или использования затупленного инструмента. Устраните дефекты мелкозернистым напильником (№400–600), затем отполируйте участок войлочным кругом с пастой ГОИ. Если трещина превышает 0,2 мм в длину, крестовину необходимо заменить: микротрещины под нагрузкой разрастутся, что приведет к разрушению узла.
Проверьте подвижность подшипников после установки в керненные лунки. Они должны вращаться свободно, без заеданий, но с едва ощутимым сопротивлением. Если подшипник проворачивается слишком легко, лунка недостаточно глубокая – увеличьте глубину на 0,2–0,3 мм. При тугом ходе развальцуйте лунку конусным бором (угол 60°) на 0,1–0,15 мм, затем повторно проверьте посадку.
Для финальной проверки соберите карданный вал и проведите тест на биение. Установите вал в центрах токарного станка или на призмах, закрепите индикатор на суппорте. Допустимое биение – не более 0,05 мм на метр длины вала. Превышение этого значения указывает на неравномерное кернение или деформацию крестовины. В таком случае разберите узел, повторно замерьте глубину и симметрию лунок, при необходимости перекерните с корректировкой усилия.
Если после всех проверок обнаружены критические дефекты, не подлежащие исправлению, замените крестовину. Экономия на этом этапе приведет к разрушению карданного шарнира под нагрузкой, что чревато аварийной ситуацией. Для профилактики повторных ошибок фиксируйте параметры кернения (глубина, шаг, усилие) в рабочем журнале и используйте их при последующих работах.
Сборка карданного вала после кернения крестовины
Сборку начинайте с фиксации одной вилки на крестовине, затем последовательно устанавливайте вторую вилку и фланец. Затягивайте болты крепления фланца моментом 45–55 Н·м (для большинства легковых автомобилей) или 70–90 Н·м (для грузовых) – уточните значение в мануале по модели. После затяжки проверните кардан вручную: он должен вращаться свободно, без заеданий и люфтов. Если наблюдается сопротивление, разберите узел и проверьте соосность вилок – перекос крестовины на 0,1 мм уже критичен.
- Перед установкой кардана на автомобиль нанесите герметик Loctite 574 на резьбу болтов фланца – это исключит их самопроизвольное откручивание.
- После монтажа проверьте биение вала: допустимое значение – не более 0,3 мм на средней части трубы. Превышение нормы приведет к вибрациям на скорости свыше 60 км/ч.
- Запустите двигатель и протестируйте кардан на холостых оборотах, затем на скорости 40–80 км/ч. Посторонние шумы или вибрации указывают на неправильную сборку или повреждение крестовины.
Особенности обкатки и проверки работы кардана после ремонта
Через 500 км проведите диагностику под нагрузкой: загоните автомобиль на подъемник или смотровую яму, запустите двигатель и включите передачу. На слух определите посторонние шумы – скрежет или металлический лязг указывают на разрушение подшипников, а равномерный гул свидетельствует о недотянутых хомутах или износе шлицевого соединения. Визуально проверьте отсутствие люфта в крестовине, покачивая кардан руками в вертикальной и горизонтальной плоскостях: допустимое смещение не должно превышать 0,1 мм. Зафиксируйте показания виброанализатора (если доступен) – при частоте вращения 3000 об/мин амплитуда вибраций не должна превышать 0,3 мм/с, иначе потребуется балансировка.
