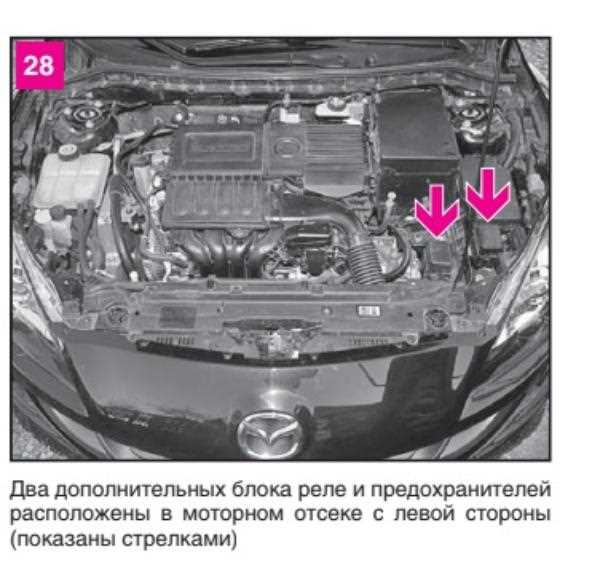

Предохранитель противотуманных фар на Мазда 3 (2003–2013 модельных годов) расположен в одном из двух блоков: основном или дополнительном. Основной блок находится под капотом, в моторном отсеке, с левой стороны у аккумулятора. Дополнительный блок размещён в салоне, за крышкой слева от рулевой колонки. Точное расположение зависит от года выпуска и комплектации автомобиля.
В моделях до 2009 года предохранитель противотуманок чаще всего маркируется как F37 (15 А) в салонном блоке. Начиная с 2009 года, производитель перенёс его в подкапотный блок под обозначением F11 (10 А или 15 А). Проверьте схему на внутренней стороне крышки блока – там указаны номера и назначение предохранителей.
Если противотуманки не работают, первым делом проверьте именно предохранитель. Используйте мультиметр или визуально осмотрите нить накала: при перегорании она будет разорвана. Заменяйте только на предохранитель с идентичным номиналом – использование более мощного может привести к возгоранию проводки. В случае повторного перегорания проверьте цепь на короткое замыкание.
Для доступа к салонному блоку снимите декоративную крышку, потянув её на себя. Подкапотный блок открывается нажатием на фиксаторы крышки. Не применяйте силу – пластиковые защёлки легко ломаются. Если предохранитель цел, но фары не включаются, проверьте реле R1 (в салонном блоке) или разъёмы на самих фарах.
Как определить блок предохранителей в Мазда 3
В Мазда 3 блоки предохранителей расположены в двух основных местах: в салоне и под капотом. Салонный блок находится слева от рулевой колонки, за пластиковой крышкой, которую легко снять, потянув за верхний край. На внутренней стороне крышки нанесена схема с обозначениями предохранителей, но она может отличаться в зависимости от года выпуска и комплектации.

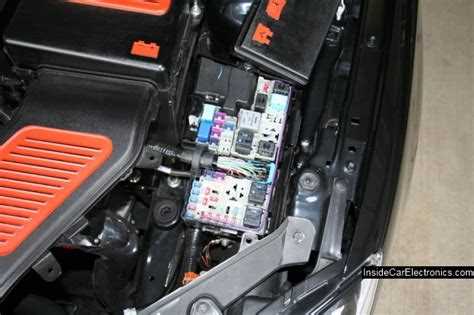

Подкапотный блок предохранителей размещён в моторном отсеке рядом с аккумулятором. Чтобы получить к нему доступ, откройте капот и найдите чёрную пластиковую коробку с защёлками по бокам. На крышке блока также есть схема, но для точной идентификации предохранителей лучше свериться с руководством по эксплуатации, так как расположение может варьироваться между моделями 2003–2009 и 2010–2013 годов.
Для быстрого поиска нужного блока используйте маркировку на крышках. Салонный блок обычно подписан как «Fuse Box (Interior)», а подкапотный – «Fuse & Relay Box (Engine Compartment)». В моделях до 2009 года салонный блок может быть частично скрыт под панелью приборов, поэтому потребуется снять нижнюю часть облицовки.
Если схема на крышке стёрлась или отсутствует, определите блок по цвету предохранителей. В салонном блоке чаще встречаются мини-предохранители на 10–30 А (красные, синие, жёлтые), а в подкапотном – стандартные и макси-предохранители (зелёные, оранжевые, белые). Противотуманные фары обычно защищены предохранителем на 15 А в салонном блоке, но в некоторых версиях он может находиться и под капотом.
При отсутствии схемы проверьте предохранители визуально: сгоревший элемент имеет разорванную металлическую нить внутри прозрачного корпуса. Для замены используйте пинцет, который часто входит в комплект автомобиля и хранится в одном из блоков. Не заменяйте предохранитель на больший номинал – это может привести к возгоранию проводки.
В случае затруднений с идентификацией блока обратитесь к VIN-коду автомобиля. На его основе можно уточнить расположение предохранителей через официальный сайт Mazda или сервисные каталоги, такие как ETIM или ELSA. Для моделей 2014 года и новее блоки могут иметь дополнительные реле для систем безопасности, поэтому сверяйтесь с документацией для конкретного поколения.
Расположение предохранителя противотуманных фар в салоне автомобиля
В Мазда 3 предохранитель противотуманных фар расположен в блоке реле и предохранителей, который находится в левой части салона под приборной панелью. Чтобы получить доступ, снимите пластиковую крышку, потянув её на себя – она крепится на защёлках. Искомый предохранитель обозначен как «FOG» или «FRONT FOG» и обычно имеет номинал 15 А (синий цвет). В моделях 2010–2013 годов он находится в позиции №14 на верхнем ряду, в рестайлинговых версиях (2014–2019) – в позиции №23 на нижнем ряду.
Перед заменой убедитесь, что зажигание выключено, а противотуманные фары отсоединены от питания. Используйте специальный пинцет из комплекта автомобиля или плоскогубцы с изолированными ручками для извлечения предохранителя. Проверьте его на целостность визуально: если металлическая перемычка внутри оплавлена или разорвана, замените на идентичный по номиналу. Не используйте предохранители с большим током – это может привести к возгоранию проводки.
Если после замены предохранителя фары не работают, проверьте реле противотуманок (расположено рядом, обозначено «FRONT FOG RELAY») и целостность проводки. В случае частого перегорания предохранителя обратитесь к электрику для диагностики короткого замыкания в цепи.
Номер и номинал предохранителя для противотуманок на схеме
На электрической схеме Мазда 3 (2009–2013 гг., BK/BL) предохранитель противотуманных фар обозначен как F60 в блоке предохранителей салона. Номинал – 15 А, цвет корпуса – синий. В моделях 2014–2019 гг. (BM/BN) номер может отличаться: F34 (15 А) для левой ПТФ и F35 (15 А) для правой, но чаще используется единый предохранитель F60 с тем же номиналом.
Для точного определения сверьтесь с наклейкой на крышке блока предохранителей или с руководством по эксплуатации. В салонном блоке (расположен под панелью слева от руля) ищите:
- Надпись «FOG LIGHT» или «FRONT FOG» рядом с гнездом предохранителя;
- Символ противотуманки (волнистая линия с тремя косыми штрихами) на схеме;
- Цветовую маркировку: синий – 15 А, красный – 10 А, жёлтый – 20 А (для ПТФ не применяется).
Если предохранитель перегорает повторно, проверьте:
- Целостность проводки к фарам (особенно в местах изгибов и креплений к бамперу);
- Наличие короткого замыкания в патронах ламп (замените лампы на новые, даже если старые выглядят исправными);
- Работу реле противотуманок (находится в том же блоке, обозначено R6 или R7).
Используйте предохранитель только указанного номинала – замена на более мощный приведёт к повреждению проводки.
Как проверить исправность предохранителя мультиметром
Перед началом проверки установите мультиметр в режим измерения сопротивления (омметр) на предел 200 Ом или ниже. Если прибор не имеет автоматического выбора диапазона, выберите минимальный предел для точного определения целостности цепи. Убедитесь, что предохранитель извлечен из блока – проверка в установленном состоянии может дать ложные показания из-за параллельных цепей.
Подключите щупы мультиметра к металлическим контактам предохранителя. У исправного плавкого предохранителя сопротивление должно стремиться к нулю (0–0,5 Ом). Если прибор показывает «1» или «OL» (обрыв), предохранитель перегорел. Для стеклянных или керамических предохранителей визуально осмотрите нить внутри – она должна быть целой, без разрывов или потемнений.
При проверке предохранителей с ножевыми контактами (например, типа «Mini» или «ATO») обратите внимание на маркировку тока на корпусе. Даже если сопротивление в норме, но предохранитель неоднократно перегорал, замените его на элемент с номиналом, указанным в руководстве по эксплуатации автомобиля. Использование предохранителя с завышенным током опасно – это может привести к возгоранию проводки.
- Не касайтесь руками металлических частей щупов во время измерения – сопротивление кожи исказит результат.
- Если мультиметр показывает сопротивление выше 1 Ом, проверьте качество контакта щупов с предохранителем.
- Для проверки предохранителей на 30 А и выше используйте режим прозвонки (звуковой сигнал) – сопротивление таких элементов может быть близким к нулю, и омметр не всегда его фиксирует.
В случае, когда предохранитель исправен, но противотуманки не работают, проверьте цепь на наличие короткого замыкания. Подключите мультиметр в режиме измерения напряжения (DC 20 В) к контактам гнезда предохранителя при включенных фарах. На одном из контактов должно быть напряжение бортовой сети (12–14 В). Отсутствие напряжения указывает на обрыв цепи или неисправность реле.
Если предохранитель перегорает сразу после установки, отсоедините разъем противотуманок и повторите проверку. Если предохранитель снова сгорает – короткое замыкание в проводке. Локализуйте участок, последовательно отключая элементы цепи (реле, выключатель, лампы). При обнаружении замыкания замените поврежденный провод или изолируйте место контакта с массой.
Что делать, если предохранитель перегорает повторно
Осмотрите проводку на участке от предохранителя до противотуманок. Ищите повреждения изоляции, пережатые или оплавленные провода, особенно в местах прохода через кузовные элементы. В Мазда 3 часто страдает проводка в районе переднего бампера из-за вибраций и контакта с острыми кромками. При обнаружении дефектов восстановите изоляцию термоусадочной трубкой или замените повреждённый участок.
Проверьте состояние самих противотуманных фар. Короткое замыкание может возникать из-за попадания влаги внутрь корпуса или повреждения патрона лампы. Отсоедините разъём от фары и прозвоните цепь мультиметром: сопротивление между плюсовым и минусовым контактами должно быть бесконечным. Если прибор показывает 0 Ом, разберите фару и устраните причину замыкания.
Исключите неисправность реле или выключателя противотуманок. В Мазда 3 реле расположено в блоке под капотом (позиция F11 для левой фары, F12 – для правой). Замените реле на заведомо исправное и проверьте работу. Если проблема сохраняется, прозвоните выключатель на панели приборов: при включённом положении сопротивление между контактами должно быть близко к нулю.
Проверьте нагрузку в цепи. Подключите амперметр последовательно с предохранителем и измерьте ток при включённых противотуманках. Нормальное значение – 5–10 А в зависимости от типа ламп. Превышение указывает на неисправность лампы (например, короткое замыкание в спирали) или дополнительного оборудования, подключённого к этой цепи. Замените лампы и отключите сторонние устройства.
Если все проверки не выявили причину, обратитесь к электрической схеме Мазда 3 и прозвоните цепь пошагово. Начните с блока предохранителей, затем проверьте провода до реле, выключателя и фар. Особое внимание уделите точкам заземления – в Мазда 3 они часто окисляются или ослабевают, что приводит к увеличению сопротивления и перегреву цепи. Зачистите контакты и обработайте их токопроводящей смазкой.
Где искать запасные предохранители в Мазда 3
Запасные предохранители в Мазда 3 хранятся в двух основных местах. Первое – в блоке предохранителей под капотом, расположенном рядом с аккумулятором. Откройте крышку блока: на её внутренней стороне нанесена схема с обозначениями, а в одном из углов вы найдёте небольшой пластиковый пенал с несколькими запасными предохранителями разного номинала. Обычно там есть 10A, 15A и 20A – именно такие чаще всего требуются для замены.
Второй источник – блок предохранителей в салоне, который находится под панелью приборов с левой стороны, за крышкой, прикрывающей пространство для ног водителя. На обратной стороне крышки также есть схема, а в нижней части блока может быть предусмотрен отсек для запасных предохранителей. В некоторых комплектациях Мазда 3 здесь лежит только один-два предохранителя, но их наличие зависит от года выпуска и рынка.
Если в штатных местах запасных предохранителей нет, проверьте бардачок или нишу под сиденьем водителя. В редких случаях производитель размещает их там, особенно в моделях до 2013 года. Также осмотрите крышку блока предохранителей под капотом: иногда запасные крепятся на двусторонний скотч или удерживаются пластиковым фиксатором.
Номинал запасных предохранителей должен соответствовать сгоревшему. Для противотуманных фар в Мазда 3 обычно используется предохранитель на 15A. Если в комплекте нет нужного, приобретите его отдельно – стандартные автомобильные предохранители продаются в любом автомагазине. Избегайте использования предохранителей с большим номиналом: это может привести к возгоранию проводки.
При отсутствии запасных предохранителей в машине проверьте руководство пользователя. В разделе «Техническое обслуживание» или «Электрооборудование» указаны точные места хранения и рекомендуемые номиналы. Если руководство утеряно, скачайте электронную версию на официальном сайте Mazda или воспользуйтесь VIN-декодером для уточнения данных по вашей модели.
Владельцам Мазда 3 2014 года и новее стоит обратить внимание на дополнительный блок предохранителей, расположенный в багажнике с правой стороны. Он скрыт под пластиковой накладкой и содержит не только рабочие, но и запасные предохранители для систем, связанных с освещением и электроприводом. Здесь чаще всего лежат предохранители на 7,5A и 25A.
Если запасные предохранители закончились, не используйте временные решения вроде скруток или фольги. Купите набор предохранителей заранее: они стоят недорого, а их наличие сэкономит время при внезапном отказе электрооборудования. Храните их в пластиковом контейнере или оригинальном пенале, чтобы избежать короткого замыкания от случайного контакта с металлическими предметами.
