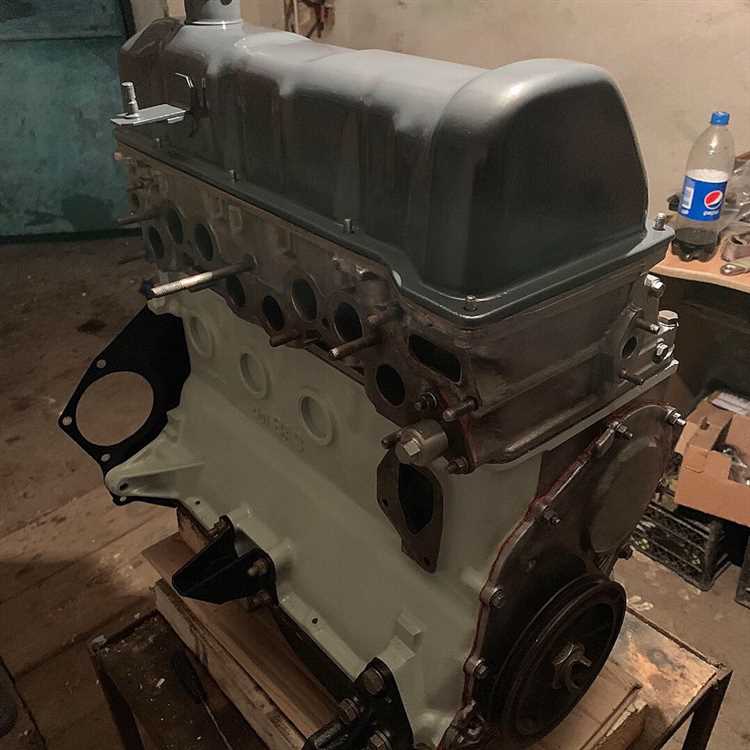

Двигатели автомобилей ВАЗ, начиная с классических моделей (2101–2107) и заканчивая современными агрегатами семейства «Приора» и «Гранта», имеют правое направление вращения коленчатого вала. Это означает, что если смотреть на двигатель со стороны шкива коленвала (спереди), вал вращается по часовой стрелке. Стандарт закреплён в технической документации АвтоВАЗа и соответствует большинству бензиновых ДВС с рядной компоновкой цилиндров.
Исключением являются роторно-поршневые двигатели ВАЗ-4132 и ВАЗ-415, применявшиеся на моделях «Волга» и экспериментальных образцах. Их ротор вращается против часовой стрелки, но такие агрегаты встречаются крайне редко. Для подавляющего большинства серийных двигателей ВАЗ (включая 21083, 21114, 21126) направление вращения остаётся неизменным – правое.
При установке навесного оборудования (генератор, помпа, ГРМ) критически важно соблюдать метки синхронизации. Например, на двигателе ВАЗ-21126 (16 клапанов) ремень ГРМ должен быть натянут так, чтобы при вращении коленвала по часовой стрелке распредвалы поворачивались синхронно. Ошибка в направлении приведёт к столкновению клапанов с поршнями и разрушению двигателя. Аналогичное правило действует для масляного насоса – его приводная шестерня рассчитана на правое вращение.
При диагностике неисправностей (например, стука в двигателе) направление вращения помогает локализовать проблему. Так, износ подшипников коленвала проявляется сильнее при вращении в «родном» направлении. Если двигатель прокручивается вручную против часовой стрелки, сопротивление будет выше из-за конструктивных особенностей масляного клина в подшипниках скольжения.
Для тюнинга или замены двигателя на контрактный важно учитывать совместимость направления вращения с коробкой передач. На моделях с передним приводом (ВАЗ-2108 и новее) КПП спроектирована под правое вращение первичного вала. Установка двигателя с левым вращением (например, от иномарки) потребует замены или доработки коробки, что экономически нецелесообразно.
Направление вращения двигателя ВАЗ: правый или левый ход
Двигатели автомобилей ВАЗ, начиная с классических моделей (2101–2107) и заканчивая современными агрегатами семейства ВАЗ-21126 (Приора, Гранта), имеют правое направление вращения коленчатого вала. Это означает, что если смотреть на двигатель со стороны шкива коленвала (спереди), вал вращается по часовой стрелке. Исключение – роторные двигатели ВАЗ-4132 и ВАЗ-415, где направление обратное, но они встречаются крайне редко.
Правый ход обусловлен конструкцией газораспределительного механизма и системой смазки. Например, в двигателях ВАЗ-2108 и их модификациях (2110, 2111) масляный насос расположен в передней части блока и приводится в действие шестерней коленвала, рассчитанной именно на правое вращение. При попытке запуска двигателя в обратную сторону возможны сухое трение в парах распредвал-кулачки и повреждение маслонасоса.
Для проверки направления вращения без запуска двигателя используйте стартер: кратковременно включите зажигание и наблюдайте за движением шкива коленвала. Если вращение происходит против часовой стрелки – требуется диагностика электрической части (например, переполюсовка проводов стартера). На автомобилях с механической коробкой передач направление вращения также влияет на работу сцепления: при неправильном ходе диск может некорректно размыкаться, ускоряя износ.
При установке неоригинальных компонентов (например, шкивов или навесного оборудования) убедитесь в совместимости с правым ходом. Некоторые китайские реплики генераторов или компрессоров кондиционера рассчитаны на левое вращение и выйдут из строя при установке на ВАЗ. В случае необходимости реверса вращения (например, для специфических тюнинг-проектов) потребуется замена масляного насоса, шестерен ГРМ и доработка системы смазки.
Как определить направление вращения коленвала на двигателях ВАЗ
На двигателях ВАЗ классического семейства (2101–2107, 2121, 21213) и переднеприводных моделей (2108–2112, 1118, 2114) коленчатый вал вращается по часовой стрелке, если смотреть со стороны шкива. Это правило распространяется на все модификации, включая инжекторные и карбюраторные версии. Исключение – двигатели с ременным приводом ГРМ (например, 21126 на Lada Priora), где направление сохраняется, но проверка требует снятия защитного кожуха ремня.
Для точного определения без разборки двигателя используйте следующие методы:
- Проверка меток ГРМ: совместите метку на шкиве коленвала с отливом на крышке масляного насоса (для классики) или с меткой на задней крышке ремня (для переднеприводных моделей). Вращение шкива по часовой стрелке приведет метки в соответствие.
- Наблюдение за вращением стартера: при кратковременном включении стартера шкив коленвала на переднеприводных ВАЗ должен вращаться вправо (по часовой стрелке). На классических моделях направление аналогичное.
- Анализ конструкции масляного насоса: на двигателях ВАЗ насос приводится в движение шестерней коленвала, зубья которой нарезаны под правое вращение. Это исключает возможность обратного хода.
На двигателях с цепным приводом (2101–2107, 2121) направление вращения можно подтвердить по натяжителю цепи: при вращении коленвала по часовой стрелке плунжер натяжителя выдвигается, компенсируя провисание цепи. Если при попытке провернуть вал против часовой стрелки цепь натягивается без сопротивления – направление определено неверно.
При установке дополнительного оборудования (например, компрессора кондиционера или насоса ГУР) учитывайте, что шкивы агрегатов должны вращаться в том же направлении, что и коленвал. Для проверки используйте заводскую схему привода вспомогательных механизмов: на переднеприводных моделях ремень генератора всегда движется по часовой стрелке, повторяя вращение коленвала. На классике аналогичное правило действует для ремня привода вентилятора и генератора.
Отличия правого и левого хода в конструкции моторов ВАЗ
В двигателях ВАЗ направление вращения коленчатого вала определяет расположение ключевых элементов привода. Для правого хода (по часовой стрелке, если смотреть со стороны шкива) масляный насос и распределитель зажигания размещены слева от блока цилиндров. Это стандартная компоновка для большинства моделей, включая классические «Жигули» и переднеприводные автомобили с поперечным расположением мотора. Левый ход (против часовой стрелки) встречается реже – например, в двигателях ВАЗ-341 для «Оки» или в некоторых модификациях для спецтехники. Здесь масляный насос смещён вправо, а привод ГРМ требует зеркального расположения шестерён.
Конструктивные отличия затрагивают не только приводные механизмы, но и систему смазки. В моторах с левым ходом каналы подачи масла к коренным и шатунным шейкам коленвала выполнены с учётом обратного направления вращения. Это влияет на форму маслосъёмных колец и расположение отверстий в шатунных вкладышах. Например, в ВАЗ-341 диаметр маслоподводящих каналов увеличен на 0,3 мм для компенсации центробежных сил, действующих в противоположном направлении. Игнорирование этих особенностей при ремонте приводит к масляному голоданию и ускоренному износу подшипников.
Газораспределительный механизм в двигателях с разным ходом требует адаптации фаз газораспределения. В леворуких моторах кулачки распредвала имеют зеркальный профиль, а метки на шестернях смещены на 180° относительно стандартных. При установке распредвала от правого хода в левый двигатель фазы сдвигаются на 12–15°, что снижает мощность на 8–12% и увеличивает расход топлива. Для проверки направления вращения достаточно сравнить положение шпоночного паза на распредвале с заводской меткой на головке блока – у левого хода паз смещён на 90° против часовой стрелки.
Система охлаждения также подвергается изменениям. В леворуких моторах крыльчатка водяного насоса имеет обратный профиль лопастей, а корпус насоса развёрнут на 180° для сохранения направления потока охлаждающей жидкости. При замене помпы на двигателе с левым ходом необходимо использовать деталь с маркировкой «Л» или «REV» – стандартная помпа создаст обратный поток, что приведёт к перегреву. В переднеприводных ВАЗ с поперечным мотором (например, 2108) левый ход не применяется из-за сложностей с компоновкой радиатора и термостата.
При тюнинге или свапе двигателей с разным направлением вращения критически важно учитывать совместимость навесного оборудования. Генераторы, стартеры и компрессоры кондиционера для левого хода имеют обратную полярность и изменённое расположение креплений. Например, стартер ВАЗ-341 смещён на 20 мм вниз относительно классического, а его шестерня имеет увеличенный на 1 зуб модуль зацепления с маховиком. Попытка установки стандартного стартера приведёт к проскальзыванию бендикса и повреждению венца маховика. Для переделки мотора с правого на левый ход требуется замена не менее 12 деталей, включая коленвал, маховик и корпус сцепления.
Проверка меток ГРМ при замене ремня на двигателях с разным вращением
На двигателях ВАЗ с правым вращением (например, 21083, 21114) метка на шкиве коленвала совмещается с риской на крышке масляного насоса, а метка на шестерне распредвала – с выступом на задней крышке ГРМ. Для левого вращения (редкие модификации, как 21214 с доработанным ГРМ) порядок аналогичен, но направление проверки меняется: после установки ремня прокручивайте коленвал против часовой стрелки до совпадения меток. Используйте только заводские метки – самодельные насечки приводят к смещению фаз на 2–5°, что снижает мощность на 3–7% и увеличивает расход топлива.
Для точной проверки используйте стробоскоп с датчиком ВМТ или индикатор часового типа. На двигателях с правым вращением допустимое отклонение меток – не более ±1 зуба на шестерне распредвала (≈3°), для левого – ±0,5 зуба (≈1,5°). При замене ремня на двигателях с левым вращением обязательно фиксируйте распредвал и коленвал специальными приспособлениями (например, штифтом через отверстие в блоке для коленвала), иначе при снятии ремня валы сместятся под действием клапанных пружин.
Влияние направления вращения на установку масляного насоса и распределителя зажигания
На двигателях ВАЗ с правым вращением (по часовой стрелке, если смотреть со стороны шкива коленвала) масляный насос устанавливается так, чтобы его приводная шестерня совпадала с направлением вращения коленвала. При левом ходе (против часовой стрелки) требуется инвертировать положение насоса на 180°, иначе масло не будет подаваться в систему из-за обратного зацепления шестерен. Критическая ошибка – установка стандартного насоса без корректировки: давление масла упадет до нуля уже на холостых оборотах, что приведет к задирам вкладышей и заклиниванию распредвала.
Распределитель зажигания (трамблер) на двигателях с правым вращением монтируется с учетом угла опережения зажигания, заданного конструкцией привода. При левом ходе ротор трамблера вращается в противоположную сторону, поэтому требуется либо специальный распределитель с инвертированным направлением, либо перестановка бегунка на 180° относительно вала. Игнорирование этого правила смещает момент зажигания на 10–15° и вызывает детонацию, перегрев поршней и прогорание клапанов. Для точной настройки используйте стробоскоп с учетом меток на шкиве коленвала и крышке ГРМ.
При замене двигателя на модификацию с противоположным вращением проверьте совместимость привода масляного насоса и трамблера. На моторах ВАЗ-2101/2103 с левым ходом (редкие экспортные версии) применяются насосы с маркировкой «Л» и распределители с обратным вращением ротора. В случае отсутствия оригинальных деталей допускается доработка стандартных: для насоса – перепрессовка шестерни с изменением угла зубьев, для трамблера – установка бегунка в зеркальное положение. Несовпадение фаз даже на 2–3° снижает мощность на 5–7% и увеличивает расход топлива.
