Что такое впуск на машине

Впускной коллектор – ключевой элемент системы питания двигателя внутреннего сгорания, отвечающий за равномерное распределение воздуха или топливно-воздушной смеси по цилиндрам. Его конструкция напрямую влияет на наполнение цилиндров, а значит – на мощность, крутящий момент и экономичность двигателя. Современные коллекторы изготавливаются из алюминиевых сплавов, пластика или композитных материалов, что позволяет снизить вес и улучшить теплоотвод. В бензиновых двигателях с распределенным впрыском коллектор часто интегрирован с топливной рампой и дроссельной заслонкой, а в дизельных – выполняет функцию канала для чистого воздуха.

Основные параметры, определяющие эффективность работы коллектора: длина и сечение каналов, гладкость внутренних поверхностей, а также наличие резонансных камер. Длинные каналы улучшают наполнение на низких оборотах за счет инерционного наддува, короткие – на высоких. Оптимальная длина рассчитывается по формуле L = (30 × c) / (n × k), где c – скорость звука в воздухе (≈343 м/с), n – частота вращения коленвала, k – коэффициент, зависящий от конструкции двигателя (обычно 2–4). Для двигателей с изменяемой геометрией впуска (например, BMW Valvetronic или Toyota VVT-i) используются переключаемые каналы, что позволяет адаптироваться к разным режимам работы.

Типичные неисправности впускного коллектора: подсос воздуха через трещины или поврежденные прокладки, загрязнение каналов продуктами сгорания (особенно в двигателях с системой рециркуляции отработавших газов – EGR), а также разрушение пластиковых элементов из-за перегрева. Подсос воздуха диагностируется по неравномерной работе двигателя на холостом ходу и ошибкам датчика массового расхода воздуха (ДМРВ). Для проверки герметичности используют дымогенератор или мыльный раствор. Загрязнение каналов устраняется механической очисткой или промывкой специальными составами (например, Liqui Moly Pro-Line или Wynn’s). При замене прокладок рекомендуется использовать оригинальные детали или аналоги с термостойким покрытием (например, Victor Reinz или Elring).

Модернизация впускного коллектора – распространенный способ тюнинга двигателя. Замена штатного коллектора на спортивный с увеличенным сечением каналов и оптимизированной геометрией позволяет повысить мощность на 5–15% в зависимости от двигателя. Однако такая доработка требует перепрошивки ЭБУ или установки дополнительных датчиков, так как изменяется расход воздуха. Для атмосферных двигателей эффективны коллекторы с короткими каналами (например, Skunk2 или HKS), для турбированных – с длинными (например, Tomei или GReddy). Важно учитывать совместимость с системой впрыска и головкой блока цилиндров, иначе возможны обратные вспышки или детонация.

Впускной коллектор автомобиля: устройство и назначение

Впускной коллектор – ключевой элемент системы питания двигателя внутреннего сгорания, отвечающий за равномерное распределение воздуха или топливно-воздушной смеси по цилиндрам. Его конструкция включает корпус, патрубки (по числу цилиндров), дроссельную заслонку (в системах с распределённым впрыском) и часто интегрированные датчики (MAP, IAT). Материал изготовления варьируется: алюминиевые сплавы (лёгкость, теплопроводность) используются в современных двигателях, пластик (полиамид с армированием стекловолокном) – в бюджетных моделях, чугун – в устаревших конструкциях. Геометрия каналов оптимизирована для минимизации сопротивления потоку и предотвращения конденсации топлива на стенках, что критично для холодного пуска.

Назначение коллектора не ограничивается простой подачей воздуха. В системах с изменяемой геометрией (например, у BMW N55 или Volkswagen EA888) он регулирует длину впускных каналов для оптимизации крутящего момента на разных оборотах. На низких оборотах длинные каналы усиливают резонансный эффект, повышая наполнение цилиндров, на высоких – короткие каналы снижают сопротивление. Дополнительно коллектор может оснащаться вихревыми заслонками (как у дизелей Mercedes OM651), улучшающими смесеобразование за счёт создания турбулентности. В двигателях с непосредственным впрыском коллектор подаёт только воздух, что требует особой точности в расчёте его объёма для стабильной работы.

Типичные неисправности связаны с нарушением герметичности (трещины, износ прокладок) или загрязнением. Утечки воздуха через коллектор приводят к обеднению смеси, падению мощности и росту расхода топлива (до 15–20% при значительных повреждениях). Загрязнение масляными отложениями (в двигателях с системой вентиляции картера) или нагаром сужает каналы, увеличивая сопротивление на 5–10% и снижая эффективность наполнения. Диагностика включает проверку разрежения (вакуумметром) и визуальный осмотр на предмет трещин. Ремонтопригодность зависит от материала: алюминиевые коллекторы подлежат сварке, пластиковые – замене.

Из каких элементов состоит впускной коллектор и их функции

• Корпус коллектора – чаще всего изготавливается из алюминиевого сплава или пластика (полиамид, полипропилен с армированием стекловолокном). Алюминий обеспечивает лучший теплоотвод, пластик легче и дешевле в производстве, но менее устойчив к высоким температурам. Толщина стенок корпуса варьируется от 2 до 5 мм в зависимости от материала и нагрузок.
• Впускные каналы – индивидуальные патрубки для каждого цилиндра, длина и форма которых напрямую влияют на наполнение цилиндров. Оптимальная длина каналов для атмосферных двигателей – 200–400 мм, для турбированных – 100–250 мм. Геометрия каналов (спиральная, прямая, переменного сечения) подбирается под конкретный двигатель для минимизации турбулентности.
• Фланец крепления к головке блока цилиндров (ГБЦ) – герметизирует соединение с помощью прокладки (металлической, композитной или резиновой). Прокладка должна выдерживать температуры до 250°C и давление до 1,5 бар. Некачественная прокладка приводит к подсосу воздуха, обеднению смеси и потере мощности.

Дополнительные элементы, интегрированные в конструкцию, расширяют функционал коллектора:

• Дроссельная заслонка – регулирует количество воздуха, поступающего в двигатель. В современных системах применяются электронные дроссели (ETC) с шаговыми двигателями, обеспечивающие точность открытия до 0,1°. Загрязнение заслонки нагаром (более 0,5 мм слоя) увеличивает расход топлива на 3–7%.
• Ресивер (объемная камера) – выравнивает пульсации воздуха от работы цилиндров. Объем ресивера для 4-цилиндрового двигателя – 1,5–3 л, для 6-цилиндрового – 3–5 л. Недостаточный объем приводит к «голоданию» цилиндров на высоких оборотах, избыточный – к задержке реакции на педаль газа.
• Клапан изменения длины впускного тракта (VIS) – используется в системах с переменной геометрией впуска. Переключает длину каналов при достижении определенных оборотов (обычно 3500–4500 об/мин). Неисправность клапана диагностируется по ошибке P2004–P2008 и приводит к потере мощности до 15%.

В коллекторах с непосредственным впрыском топлива добавляются специфические компоненты:

• Форсунки холодного пуска – распыляют топливо во впускной тракт при запуске двигателя в условиях низких температур (ниже -10°C). Рабочее давление форсунок – 3–5 бар, ресурс – 50–100 тыс. км. Засорение форсунок приводит к затрудненному запуску и повышенному расходу топлива на 10–20%.
• Датчик абсолютного давления (MAP) – измеряет давление во впускном тракте с точностью до 0,01 бар. Данные используются ЭБУ для расчета массы воздуха и корректировки угла зажигания. Смещение показаний на 0,1 бар приводит к увеличению расхода топлива на 2–4%.
• Клапан рециркуляции отработавших газов (EGR) – часть системы снижения токсичности. Перепускает до 15% отработавших газов во впускной коллектор для снижения температуры сгорания и уменьшения выбросов NOx. Засорение клапана сажей (более 50% проходного сечения) вызывает нестабильный холостой ход и потерю мощности.

Элементы крепления и вспомогательные детали также критичны для работы системы:

• Шпильки и болты крепления – изготавливаются из стали с классом прочности не ниже 8.8. Момент затяжки фланца к ГБЦ – 10–15 Н·м для алюминиевых коллекторов, 15–20 Н·м для пластиковых. Перетяжка приводит к деформации фланца и подсосу воздуха.
• Уплотнительные кольца – используются в соединениях с датчиками и патрубками. Материал – фторкаучук (FKM) или силикон, устойчивый к бензину и маслам. Ресурс колец – 80–120 тыс. км, после чего требуется замена.
• Подогреватель впускного воздуха – применяется в дизельных двигателях для предотвращения обледенения коллектора при низких температурах. Мощность нагревательного элемента – 100–300 Вт, время прогрева – 30–60 секунд. Неисправность подогревателя диагностируется по ошибке P0540.

Как работает система распределения воздуха в коллекторе

Ключевую роль играет вихревое движение воздуха (тангенциальное или радиальное), формируемое направляющими лопатками или специальной формой каналов. Это улучшает смесеобразование и сгорание топлива, снижая расход на 3–7% и выбросы NOx. Для диагностики неравномерности распределения используют датчики давления в каждом канале или термоанемометры – отклонения более 5% сигнализируют о засорении, деформации или неисправности заслонок. При тюнинге рекомендуется полировка внутренних поверхностей каналов для снижения турбулентности и установка индивидуальных дроссельных заслонок (ITB) для точного контроля потока.

Основные материалы изготовления и их влияние на производительность

Алюминиевые впускные коллекторы – наиболее распространённый выбор для серийных двигателей. Сплав АД31 или его аналоги обеспечивают теплопроводность на уровне 150–180 Вт/(м·К), что снижает температуру всасываемого воздуха на 10–15 °C по сравнению с пластиковыми аналогами. Это напрямую увеличивает плотность заряда на 2–3% и крутящий момент на низких оборотах. Однако масса алюминиевых коллекторов на 30–40% выше пластиковых, что критично для высокооборотистых двигателей. При температуре свыше 120 °C алюминий теряет жёсткость, поэтому для турбированных моторов с наддувом свыше 1,5 бара рекомендуется использовать термостойкие сплавы с добавками кремния (например, АК12).

Пластиковые коллекторы из полиамида (PA66-GF30) или полифениленсульфида (PPS) применяются в 60% современных атмосферных двигателей. Их ключевое преимущество – масса на 40–50% ниже алюминиевых, что сокращает инерционность системы впуска и улучшает отклик дросселя на 8–12%. Теплопроводность пластика (0,2–0,4 Вт/(м·К)) минимизирует подогрев воздуха, но требует дополнительных мер по отводу тепла от соседних компонентов. При температуре выше 140 °C полиамид начинает деформироваться, поэтому для двигателей с непосредственным впрыском и высокой теплонагруженностью (например, TSI) используют PPS с рабочей температурой до 220 °C. Недостаток – низкая ремонтопригодность: трещины или сколы требуют полной замены детали.

Композитные материалы (углепластик, стеклопластик) встречаются в тюнинге и гоночных автомобилях. Углепластиковые коллекторы на 60–70% легче алюминиевых и выдерживают температуры до 250 °C без потери прочности. Их гладкая внутренняя поверхность (шероховатость Ra 0,2–0,5 мкм) снижает аэродинамическое сопротивление на 5–7% по сравнению с литыми алюминиевыми каналами. Однако стоимость производства в 3–5 раз выше, а ресурс ограничен 50–70 тыс. км из-за усталости материала под вибрационными нагрузками. Для серийного применения композиты нецелесообразны: даже при использовании впускных коллекторов из стеклонаполненного полиамида (PA6-GF50) достигается 90% преимуществ при втрое меньшей цене.

Типичные неисправности впускного коллектора и их признаки

Засорение каналов происходит из-за нагара, масляных отложений или попадания посторонних частиц. Симптомы: падение мощности на высоких оборотах, провалы при разгоне, повышенный расход масла (если засор связан с системой вентиляции картера). Для очистки используют специальные составы (например, Liqui Moly Pro-Line) или механическую обработку ультразвуком. В запущенных случаях требуется демонтаж и ручная чистка щётками или пескоструйным аппаратом.

Неисправности регулятора длины впускного тракта (на двигателях с изменяемой геометрией) проявляются в виде ошибок ЭБУ (например, P2004–P2008), рывков при переключении передач и снижения крутящего момента на определённых оборотах. Причина – износ приводных механизмов, загрязнение заслонок или обрыв проводки. Проверка проводится мультиметром (сопротивление электромотора) и эндоскопом (состояние заслонок). Ремонт включает замену неисправных компонентов или промывку системы очистителем карбюратора.

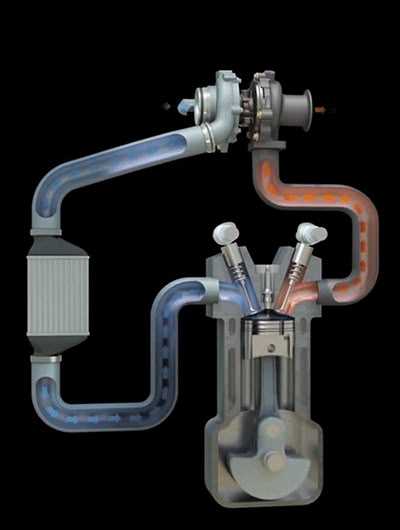

Как проверить герметичность и чистоту впускного тракта

Проверка герметичности начинается с визуального осмотра всех соединений впускного тракта: шлангов, патрубков, прокладок дроссельного узла и впускного коллектора. Ищите трещины, потертости, следы масла или антифриза – они указывают на потенциальные утечки. Особое внимание уделите местам стыков с вакуумными шлангами и датчиками (MAP, MAF, IAT), так как здесь чаще всего возникают неплотности из-за старения резины или механических повреждений.

Для точной диагностики используйте дымогенератор. Подключите его к впускному тракту через штуцер вакуумной магистрали или непосредственно к коллектору. Запустите двигатель на холостых оборотах и наблюдайте за выходом дыма. Если дым выходит из-под прокладок, шлангов или корпуса дроссельной заслонки – утечка обнаружена. Метод эффективен для выявления микротрещин, невидимых при обычном осмотре, и работает даже на холодном двигателе.

Альтернативный способ – использование аэрозольного очистителя карбюратора или специального спрея для проверки утечек. Распылите состав на подозрительные участки при работающем двигателе. Если обороты резко изменятся (обычно повышаются), значит, пары очистителя попали в цилиндры через неплотность. Метод требует осторожности: избегайте попадания жидкости на горячие поверхности и электрические контакты.

Чистоту впускного тракта проверяйте с помощью эндоскопа. Введите гибкий зонд через отверстие для датчика MAP или непосредственно в коллектор после снятия дроссельной заслонки. Оцените состояние стенок: нагар, масляные отложения или остатки топлива свидетельствуют о загрязнении. Особенно критичны отложения на клапанах и стенках каналов – они снижают пропускную способность и нарушают смесеобразование.

Для количественной оценки загрязнений используйте манометр. Подключите его к впускному тракту через тройник и измерьте разрежение на холостых оборотах. Нормальные значения для большинства бензиновых двигателей – 40–60 кПа. Если показания ниже 30 кПа, вероятно, присутствует сильное загрязнение или подсос воздуха. Сравните данные с заводскими спецификациями для вашей модели – отклонение более 10% требует вмешательства.

Проверка чистоты дроссельной заслонки проводится визуально после ее демонтажа. Оцените степень загрязнения: легкий налет удаляется очистителем, а толстый слой нагара (более 1 мм) требует механической очистки щеткой или скребком. Обратите внимание на края заслонки – даже незначительные отложения здесь приводят к неравномерному холостому ходу. После очистки обязательно выполните адаптацию дросселя с помощью диагностического сканера.

Для профилактики повторного загрязнения замените воздушный фильтр и проверьте систему вентиляции картера. Забитый фильтр увеличивает нагрузку на впускной тракт, а неисправная система PCV приводит к попаданию масляных паров в коллектор. После устранения утечек и очистки проведите тест-драйв с контролем параметров через OBD-сканер: стабильные показания датчиков MAP/MAF и отсутствие ошибок по бедной смеси подтвердят успешность ремонта.
