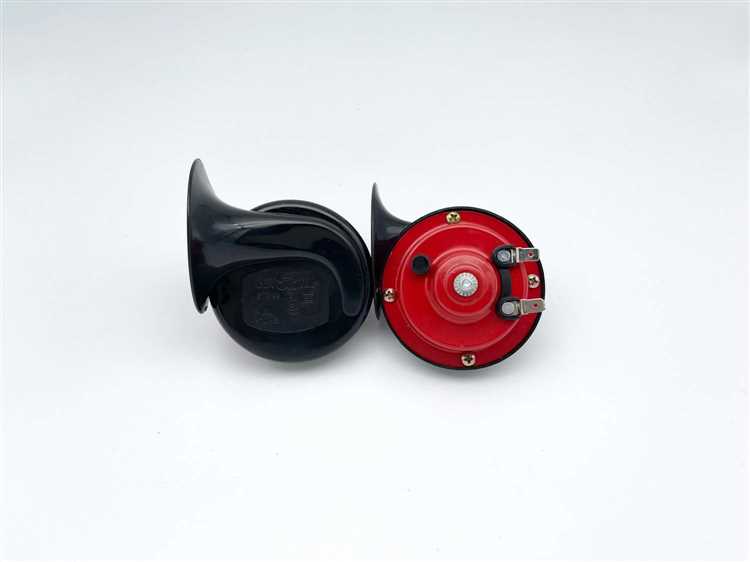

Звуковой сигнал автомобиля официально именуется клаксоном – термин, закреплённый в ГОСТ Р 51241-2008 и технической документации производителей. В обиходе часто используют упрощённые названия: «гудок», «сигнал», «рожок», но именно «клаксон» – корректное обозначение устройства, генерирующего звук для предупреждения участников дорожного движения. Стандарт определяет его как электромеханическое или электронное устройство, преобразующее электрический ток в акустический сигнал с частотой от 320 до 440 Гц для легковых автомобилей и до 500 Гц для грузовых.
Клаксоны делятся на три основных типа по принципу работы: электромагнитные, пневматические и электронные. Электромагнитные – самые распространённые, они устанавливаются на 90% серийных автомобилей. Их конструкция включает мембрану, катушку и якорь: при подаче тока мембрана вибрирует, создавая звук мощностью 90–115 дБ. Пневматические клаксоны работают от сжатого воздуха (используются на грузовиках и спецтехнике) и генерируют сигнал до 130 дБ, но требуют подключения к компрессору. Электронные модели – компактные и бесшумные в работе, но уступают по громкости (70–90 дБ) и применяются в основном на мотоциклах или электромобилях.
Выбор клаксона зависит от условий эксплуатации. Для городского транспорта оптимальны электромагнитные модели с частотой 350–400 Гц – они соответствуют требованиям ПДД (пункт 19.10) и не вызывают раздражения у пешеходов. На внедорожниках и грузовиках целесообразно устанавливать двухтональные клаксоны (например, «Wolo 315») – их звук лучше слышен на фоне шума двигателя. Важно учитывать напряжение: большинство клаксонов рассчитаны на 12 В, но для коммерческого транспорта выпускаются модели на 24 В. При замене сигнала проверяйте совместимость с блоком предохранителей – мощность клаксона не должна превышать 10 А, иначе возможен перегрев проводки.
Законодательство ограничивает использование клаксонов: в населённых пунктах разрешено подавать сигнал только для предотвращения ДТП (пункт 19.10 ПДД). Запрещено применять звуковые устройства с частотой ниже 320 Гц или выше 500 Гц, а также многозвуковые сигналы (кроме спецтранспорта). Нарушение карается штрафом в 500 рублей (статья 12.20 КоАП). При установке нештатного клаксона необходимо согласовать изменения с ГИБДД, иначе автомобиль не пройдёт техосмотр.

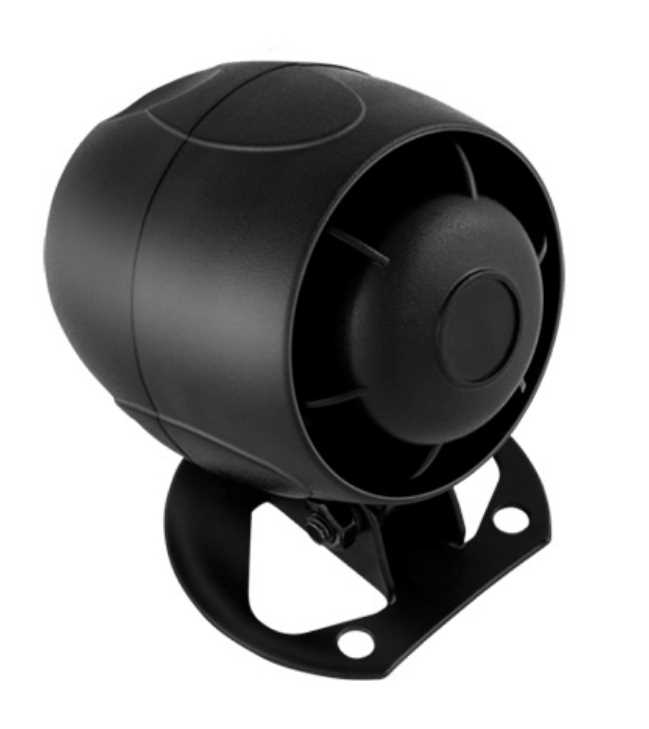

Что такое клаксон и почему он так называется
Первые клаксоны работали на принципе электромагнитного вибратора: при нажатии кнопки ток подавался на катушку, притягивавшую металлическую мембрану, которая затем резко возвращалась в исходное положение, создавая характерный звук. Современные аналоги сохранили этот принцип, но с улучшенными материалами и акустическими характеристиками. Например, мембраны изготавливают из нержавеющей стали или титана, а резонаторы оптимизируют для достижения частоты 320–440 Гц – диапазона, лучше всего воспринимаемого человеческим ухом.
Название «клаксон» закрепилось в русском языке благодаря экспорту продукции Klaxon в СССР в 1920–1930-х годах. В англоязычных странах термин используется реже – там предпочитают обобщенное horn (гудок) или car horn. В Европе, особенно в Германии, распространено слово Hupe, а во Франции – klaxon с одной «к», что отражает особенности локализации бренда.
в СССР в 1920–1930-х годах. В англоязычных странах термин используется реже – там предпочитают обобщенное horn (гудок) или car horn. В Европе, особенно в Германии, распространено слово Hupe, а во Франции – klaxon с одной «к», что отражает особенности локализации бренда.»>
- Электромеханические клаксоны – самые распространенные, работают от бортовой сети 12 В или 24 В. Делятся на однотональные (один звуковой элемент) и двухтональные (два элемента с разной частотой, создающие гармонический эффект).
- Пневматические клаксоны – используют сжатый воздух, генерируя мощный низкочастотный звук (до 120 дБ). Устанавливаются на грузовиках и спецтехнике, так как требуют компрессора.
- Электронные клаксоны – не имеют движущихся частей, звук создается динамиком. Позволяют программировать мелодии, но уступают в громкости механическим аналогам.
Громкость клаксона измеряется в децибелах (дБ). По ГОСТ Р 52231-2004, звуковой сигнал легкового автомобиля должен находиться в пределах 93–112 дБ на расстоянии 2 м от источника. Превышение нормы грозит штрафом, а слишком тихий сигнал – опасностью в экстренных ситуациях. Для проверки уровня звука используют шумомеры класса 1 или 2 по ГОСТ 17187-2010.
Выбор клаксона зависит от типа транспортного средства и условий эксплуатации. Для легковых автомобилей оптимальны двухтональные электромеханические модели мощностью 80–100 Вт, например, Steinhof STH-120 или Fiamm Freeway. На мотоциклах устанавливают компактные однотональные гудки, такие как HELLA Supertone, с питанием от 6 В. Для внедорожников и грузовиков подходят пневматические системы, например, Wolo 840, способные перекрывать шум двигателя.
Установка клаксона требует соблюдения правил. Электрические модели подключают через реле, чтобы избежать перегрузки кнопки сигнала. Пневматические системы монтируют с учетом герметичности воздушных магистралей и защиты от влаги. Важно закрепить гудок так, чтобы звук распространялся вперед, а не в сторону салона. После установки проверяют работу сигнала на холостом ходу и при движении – частота и громкость не должны меняться.
Какие звуковые сигналы устанавливают на легковые автомобили
На легковых автомобилях применяют электромагнитные звуковые сигналы двух типов: шумовые и тональные. Шумовые сигналы генерируют резкий, широкополосный звук частотой 320–440 Гц, напоминающий гудок грузовика, и используются преимущественно на бюджетных моделях. Тональные сигналы работают в диапазоне 400–500 Гц и 500–600 Гц, создавая более мелодичный двухтональный звук, характерный для большинства современных автомобилей среднего и премиум-класса. Мощность сигналов варьируется от 40 до 120 Вт, а уровень звукового давления на расстоянии 2 м составляет 93–118 дБ, что соответствует требованиям ГОСТ Р 41.28-2001.
Производители часто устанавливают парные тональные сигналы с разной частотой для создания эффекта битональности. Например, на Volkswagen Golf используется комбинация 420 Гц и 520 Гц, а на Toyota Camry – 450 Гц и 550 Гц. Для тюнинга или замены штатных сигналов применяют пневматические гудки, работающие от компрессора, или электронные сирены с программируемыми мелодиями. Пневматические системы требуют установки ресивера и трубопроводов, что увеличивает стоимость и сложность монтажа, но обеспечивает уровень звука до 130 дБ.
При выборе сигнала учитывают не только громкость, но и соответствие нормам ЕЭК ООН №28, запрещающим использование сигналов с прерывистым или изменяющимся тоном для гражданских автомобилей. Исключение – специальные транспортные средства. Для городских условий оптимальны сигналы с уровнем 100–110 дБ: более громкие модели вызывают дискомфорт у пешеходов и могут привлечь внимание ГИБДД. При установке дополнительных сигналов необходимо согласовать их с основной электросхемой автомобиля, чтобы избежать перегрузки цепи и срабатывания предохранителей.
На рынке представлены универсальные сигналы от производителей Bosch, Hella, Stebel и Fiamm, совместимые с большинством легковых автомобилей. Модели Bosch 0 986 280 001 (шумовой) и Stebel Nautilus (тональный) отличаются высокой надежностью и ресурсом до 10 лет. При замене сигнала рекомендуется проверять сопротивление катушки (обычно 1,5–3 Ом) и потребляемый ток, чтобы исключить неисправности реле или проводки. Для автомобилей с системой Start-Stop требуются сигналы с пониженным энергопотреблением, например, Hella 007752261.
Чем отличаются пневматические и электрические гудки
Пневматические гудки работают за счёт сжатого воздуха, который подаётся от компрессора или пневмосистемы автомобиля. Их звук мощнее и глубже – до 120 дБ на расстоянии 1 метра, что делает их незаменимыми для грузовиков, автобусов и спецтехники. Конструкция включает мембрану и резонатор, а частота звука зависит от давления воздуха (обычно 6–10 бар). Из-за габаритов и необходимости подключения к пневмосети устанавливаются преимущественно на коммерческом транспорте. Электрические гудки компактнее и проще в монтаже: они питаются от бортовой сети (12 или 24 В) и генерируют звук с помощью электромагнита и вибрирующей пластины. Их громкость редко превышает 100 дБ, а диапазон частот уже – от 300 до 800 Гц, что даёт более резкий и пронзительный сигнал.
Электрические гудки делятся на дисковые и улиточные. Дисковые – плоские, с металлической мембраной, издают монотонный звук (например, 400 Гц) и подходят для легковых автомобилей. Улиточные имеют спиральный резонатор, который усиливает звук и придаёт ему мелодичность (например, двухтональные модели с частотами 420/500 Гц). Пневматические гудки, в свою очередь, бывают одно- и двухтональные, но их звук всегда более объёмный из-за использования воздуха. Для установки электрического гудка достаточно подключить его к кнопке сигнала и реле, тогда как пневматический требует прокладки воздушных магистралей и наличия компрессора с ресивером.
Выбор зависит от задач: для легкового авто достаточно электрического гудка мощностью 80–90 дБ, а для грузовика или внедорожника – пневматического с давлением от 8 бар. Электрические модели дешевле (от 500 до 3000 рублей), но менее долговечны при частых включениях. Пневматические служат дольше, но их стоимость начинается от 5000 рублей, а монтаж сложнее. При установке пневмогудка на легковой автомобиль потребуется дополнительный компрессор, что увеличит вес и энергопотребление. Для городского транспорта оптимальны электрические двухтональные гудки – они эффективнее привлекают внимание без избыточного шума.
Как выбрать гудок для грузового транспорта или спецтехники
Для грузовых автомобилей и спецтехники гудок должен соответствовать требованиям ГОСТ Р 52231-2004, где указаны параметры звукового давления (не менее 105 дБ на расстоянии 2 м) и частотный диапазон (300–2500 Гц). Выбор зависит от условий эксплуатации: пневматические гудки (например, Wolo 500 или Hella 24V) подходят для магистральных тягачей, так как работают от штатной пневмосистемы и обеспечивают мощность до 120 дБ. Электрические модели (Stebel Nautilus, Fiamm AM80) устанавливают на строительную технику, где нет сжатого воздуха – их питание 12/24 В, а громкость достигает 115 дБ. Учитывайте рабочее напряжение: для техники с 24-вольтовой бортовой сетью подойдут только специализированные гудки, иначе потребуется преобразователь.
Материал корпуса влияет на долговечность: алюминиевые гудки (например, Wolo Bad Boy) устойчивы к коррозии и вибрациям, что критично для карьерной техники, а пластиковые (Stebel Magnum) легче, но менее прочны. Для экстремальных температур (от -40°C до +80°C) выбирайте модели с герметичным исполнением (IP66) и керамическими мембранами, как у Fiamm Freeway. Монтажные размеры: стандартный диаметр крепления – 90–120 мм, но для компактной техники (погрузчики, экскаваторы) существуют малогабаритные варианты (например, Hella Mini 24V с диаметром 60 мм). Проверяйте совместимость с существующей проводкой – некоторые гудки требуют отдельного реле или предохранителя на 15–20 А.
Звуковой спектр должен быть адаптирован к среде: низкочастотные гудки (200–500 Гц) эффективны на открытых пространствах (карьеры, порты), так как звук распространяется дальше, а высокочастотные (1500–2500 Гц) лучше слышны в городской застройке. Для спецтехники с ограничениями по шуму (мусоровозы, коммунальные машины) подойдут двухтональные гудки (например, Wolo Air Horn 330) с регулируемой громкостью. Перед покупкой уточните наличие сертификата соответствия Техническому регламенту Таможенного союза (ТР ТС 018/2011) – несертифицированные гудки могут стать причиной штрафа при техосмотре.
Какие требования ПДД предъявляют к звуковым сигналам
Правила дорожного движения (ПДД) регламентируют использование звуковых сигналов в строго ограниченных случаях. Согласно пункту 19.10 ПДД РФ, звуковой сигнал разрешается применять только для предупреждения других участников движения о намерении произвести обгон вне населенных пунктов или в случаях, когда это необходимо для предотвращения дорожно-транспортного происшествия. В населенных пунктах подача звукового сигнала допускается исключительно для предотвращения аварийной ситуации. Нарушение этих требований влечет за собой административную ответственность по статье 12.20 КоАП РФ в виде предупреждения или штрафа в размере 500 рублей.
Технические характеристики звуковых сигналов также подчинены нормам. Громкость сигнала не должна превышать 118 дБ, а частота звучания должна находиться в диапазоне от 300 до 5000 Гц. Эти параметры установлены ГОСТ Р 52231-2004 и направлены на обеспечение слышимости сигнала без создания избыточного шумового загрязнения. Установка дополнительных сигналов, не соответствующих указанным требованиям, запрещена и может стать основанием для отказа в регистрации транспортного средства или его снятия с учета.
ПДД запрещают использование звуковых сигналов в целях, не связанных с безопасностью дорожного движения. К таким нарушениям относятся подача сигнала для привлечения внимания пешеходов, выражения недовольства действиями других водителей или в качестве поздравления. За подобные действия предусмотрены санкции, включая штрафы и возможное изъятие свидетельства о регистрации транспортного средства в случае систематических нарушений.
Водители обязаны следить за исправностью звукового сигнала. При его неисправности эксплуатация автомобиля запрещена, так как это снижает безопасность на дороге. Проверка работоспособности сигнала должна проводиться перед каждой поездкой, а в случае обнаружения неисправности – немедленно устраняться. Отсутствие звукового сигнала или его несоответствие техническим требованиям может стать причиной отказа в прохождении технического осмотра.
Как заменить или отремонтировать автомобильный гудок своими руками
Автомобильный гудок – электромеханическое устройство, работающее под напряжением 12 В. Перед началом работ отключите клемму «минус» аккумулятора, чтобы исключить короткое замыкание. Стандартный гудок крепится на кронштейне за передним бампером или за решёткой радиатора. Для доступа к нему снимите защитную пластиковую накладку или открутите болты крепления бампера (зависит от модели). На некоторых автомобилях (например, Volkswagen Golf, Kia Rio) гудок расположен за фарой – потребуется демонтаж фары или подкрылка.
Проверьте целостность проводки: окисленные контакты – частая причина неисправности. Зачистите клеммы наждачной бумагой (зернистость P400) и обработайте контактной смазкой (например, Liqui Moly Electronic-Spray). Если гудок не работает, прозвоните цепь мультиметром: сопротивление исправного гудка – 1–3 Ом. При обрыве замените проводку или восстановите соединение пайкой (используйте припой ПОС-61 и канифоль).
Для замены гудка выберите аналог с совпадающими характеристиками: номинальное напряжение (12 В), ток потребления (3–8 А) и тип звукового сигнала (пневматический, электромагнитный). Оригинальные гудки (например, Bosch 0 986 226 001 для Audi) дороже, но служат дольше. Универсальные аналоги (Hella, Wolo) дешевле, но могут требовать подстройки частоты звука. При установке нового гудка зафиксируйте его на кронштейне через резиновые прокладки – это снизит вибрацию и продлит срок службы.
Если гудок работает с перебоями, проверьте реле и кнопку на руле. Реле расположено в монтажном блоке (маркировка «Horn» или «Сигнал»). Замените его на заведомо исправное (например, реле стеклоочистителя – они взаимозаменяемы). Кнопка гудка на руле подключена через контактное кольцо подушки безопасности. Для диагностики снимите подушку (отключите аккумулятор и выждите 10 минут) и прозвоните контакты тестером. При износе кольца замените его или восстановите контакт графитовой смазкой.
Ремонт электромагнитного гудка возможен при механических повреждениях мембраны или катушки. Разберите корпус, открутив 2–4 винта. Осмотрите мембрану на предмет трещин – при обнаружении замените её на новую (артикул зависит от модели гудка). Катушку проверьте на обрыв: сопротивление должно быть в пределах 0,5–2 Ом. Если катушка неисправна, перемотайте её проводом ПЭВ-2 диаметром 0,3–0,5 мм (количество витков – 200–300). После сборки отрегулируйте зазор между якорем и сердечником (0,5–1 мм) – это влияет на громкость и тон звука.
После установки или ремонта проверьте гудок на холостом ходу двигателя. Если звук слабый или хриплый, подтяните крепёжные болты или отрегулируйте положение мембраны. На автомобилях с CAN-шиной (например, BMW, Mercedes) после замены гудка может потребоваться инициализация через диагностический сканер (например, Launch X431). Храните снятый гудок в сухом месте – влага вызывает коррозию контактов и снижает ресурс.
