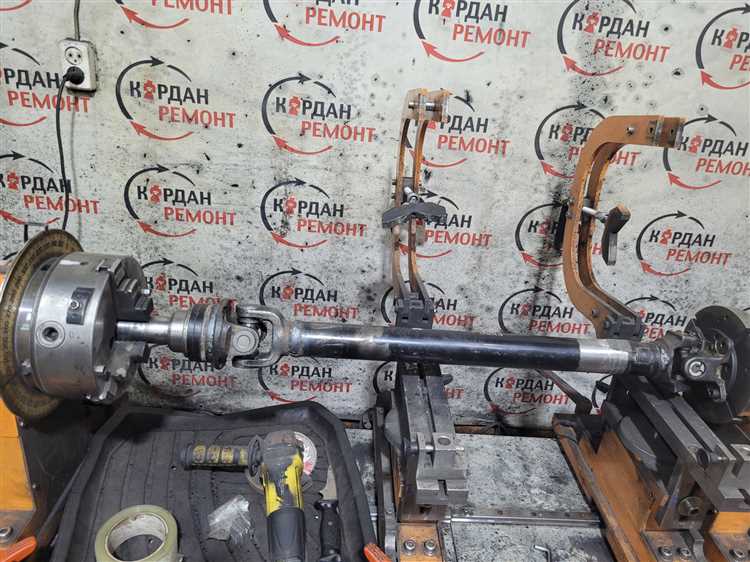

Как обслужить передний кардан паджеро 3

Передний карданный вал на Mitsubishi Pajero III (модели с 1999 по 2006 год) – элемент трансмиссии, подверженный интенсивным нагрузкам. Его обслуживание критически важно для предотвращения вибраций, ускоренного износа крестовин и подвесного подшипника. Ресурс кардана зависит от условий эксплуатации: при регулярной езде по бездорожью проверку рекомендуется проводить каждые 30–40 тыс. км, при смешанном режиме – раз в 50–60 тыс. км.

Основные признаки неисправности: стук при трогании с места, вибрация на скорости 60–90 км/ч, люфт в шарнирах. Игнорирование этих симптомов приводит к разрушению крестовин, повреждению фланцев раздаточной коробки и редуктора переднего моста. Для диагностики достаточно поднять автомобиль на подъемнике и проверить кардан на наличие радиального и осевого люфта, а также состояние резиновых пыльников.

В процессе обслуживания потребуются: ключи на 12, 14, 17 и 19 мм, головка на 30 мм с удлинителем, съемник стопорных колец, пресс для крестовин, консистентная смазка для карданных шарниров (например, Mobilgrease XHP 222). Работы удобнее проводить на смотровой яме или подъемнике, так как доступ к крепежным элементам ограничен. Перед началом демонтажа обязательно очистите фланцы и болты от грязи – это предотвратит попадание абразивных частиц в шлицевые соединения.

Особое внимание уделите состоянию подвесного подшипника: его износ проявляется гулом на скорости и люфтом при покачивании кардана рукой. При замене крестовин используйте только оригинальные детали (артикул MR398126 для Pajero III) или аналоги от проверенных производителей (например, GKN или SKF). Неправильная установка крестовин приводит к дисбалансу кардана и ускоренному выходу из строя трансмиссии.

Какие инструменты и расходники понадобятся для работы

Для обслуживания переднего кардана на Mitsubishi Pajero III (V60, V70) потребуется набор ключей и головок: накидные ключи на 12, 14, 17 и 19 мм, торцевые головки тех же размеров с удлинителем и трещоткой. Обязательны шестигранники на 6 и 8 мм для болтов крепления фланцев, а также динамометрический ключ с диапазоном 50–120 Н·м для затяжки соединений с регламентированным моментом. Для снятия кардана пригодится съемник шарниров или монтировка, а для очистки посадочных мест – металлическая щетка и ветошь. Не забудьте молоток с резиновой или пластиковой насадкой для аккуратного демонтажа без повреждений.

Из расходников необходимы: смазка для крестовин (например, Mobilgrease XHP 222 или аналог с высокой адгезией и водостойкостью), герметик для фланцевых соединений (Loctite 574 или Permatex Anaerobic Gasket Maker), а также новые стопорные кольца крестовин – оригинальные Mitsubishi MR490386 или аналоги от Febi, SKF. Если кардан демонтируется для замены подвесного подшипника, потребуется сам подшипник (артикул Mitsubishi MR580936) и опорная втулка (MR580937). Для автомобилей с пробегом свыше 150 тыс. км рекомендуется замена пыльников шлицевого соединения (артикул MR490387) и хомутов (MR490388).

Как безопасно поднять автомобиль и зафиксировать его перед разборкой

Перед началом работ убедитесь, что Mitsubishi Pajero 3 находится на ровной твердой поверхности. Асфальт, бетон или утрамбованный грунт подойдут – мягкий грунт или песок не обеспечат устойчивости домкрата. Если автомобиль стоит на уклоне, подложите под колеса противооткатные упоры с обеих сторон диагонально противоположных колес: например, под левое переднее и правое заднее, если поднимаете переднюю часть.

Используйте только штатный домкрат или гидравлический подкатной с грузоподъемностью не менее 2,5 тонны – масса Pajero 3 в зависимости от модификации составляет от 2000 до 2300 кг. Точки подъема указаны в руководстве по эксплуатации: для передней части это усиленные участки рамы за передними колесами, для задней – балка моста. Никогда не поднимайте автомобиль за пороги, поддон картера или элементы подвески.

Поднимите автомобиль на высоту, достаточную для установки подставок (страховочных опор). Для работы с передним карданом достаточно 30–40 см от земли. Опустите домкрат только после того, как подставки будут установлены под раму в местах, указанных производителем: обычно это точки рядом с домкратными гнездами. Не полагайтесь на один домкрат – даже кратковременная потеря давления в гидросистеме приведет к падению автомобиля.

Проверьте устойчивость подставок: они должны стоять вертикально, без перекосов, на ровной поверхности. Если опоры имеют регулировку высоты, зафиксируйте их контргайками. Для дополнительной страховки подложите под балку моста или раму деревянные бруски сечением не менее 10×10 см – это распределит нагрузку и предотвратит соскальзывание опор.

Перед началом разборки кардана покачайте автомобиль руками: он не должен смещаться или проседать. Если заметили неустойчивость, немедленно прекратите работы и перепроверьте точки опоры. Запрещается находиться под автомобилем, поднятым только на домкрате, даже если он кажется надежно зафиксированным.

При работе с гидравлическим домкратом следите за уровнем масла в бачке и отсутствием утечек. Если домкрат начинает самопроизвольно опускаться, немедленно прекратите подъем и замените инструмент. Для страховки используйте второй домкрат или дополнительные опоры, если планируете длительные работы.

После установки подставок снимите домкрат и уберите его из-под автомобиля. Это исключит случайное падение машины при случайном касании рычага подъема. Если во время работ потребуется дополнительный подъем, используйте второй домкрат, устанавливая его в другую точку рамы, чтобы не нарушать балансировку.

По завершении работ сначала уберите инструменты и детали из-под автомобиля, затем снимите подставки и медленно опустите машину домкратом. Проверьте, что все колеса стоят на земле, прежде чем заводить двигатель или начинать движение. Храните домкрат и опоры в сухом месте, очищенными от грязи и смазки – коррозия снижает их надежность.

Порядок демонтажа переднего кардана с автомобиля

Перед началом работ зафиксируйте автомобиль на ровной поверхности, включите стояночный тормоз и установите противооткатные упоры под задние колеса. Отсоедините отрицательную клемму аккумулятора, чтобы исключить случайное замыкание при работе с электрическими компонентами. Поднимите переднюю часть автомобиля на подъемнике или домкрате, обеспечив устойчивую опору на подставки – стандартная высота для доступа к кардану составляет не менее 60 см от земли. Снимите защиту картера, если она установлена, открутив болты крепления ключом на 12 или 14 мм в зависимости от модификации.

Отметьте взаимное положение фланцев кардана и раздаточной коробки маркером или керном – это упростит последующую сборку без нарушения балансировки. Открутите четыре болта крепления фланца кардана к раздаточной коробке головкой на 17 мм, удерживая гайки ключом на 19 мм. Аналогично снимите болты крепления фланца к переднему мосту, предварительно очистив резьбовые соединения от грязи и ржавчины проникающей смазкой. При затрудненном доступе используйте удлинитель для головки или карданный шарнир.

Аккуратно сдвиньте кардан в сторону моста, чтобы высвободить шлицевое соединение с раздаточной коробкой. Если вал не поддается, слегка постучите по фланцу резиновым молотком, избегая ударов по шлицам. Извлеките кардан, поддерживая его за среднюю часть, чтобы не допустить деформации трубы. Проверьте состояние резиновых подушек опоры кардана – при наличии трещин или разрывов замените их до установки нового или отремонтированного вала.

Проверка состояния крестовин и подшипников на износ

Подшипники игольчатого типа в крестовинах разрушаются из-за недостатка смазки или попадания абразива. Осмотрите сальники на предмет трещин и вытекания смазки – даже микроскопические повреждения приводят к ускоренному износу. Для проверки подшипников вращайте каждую чашку крестовины пальцами: заедание, шероховатость или металлический скрежет сигнализируют о критическом состоянии. На Pajero III используются крестовины с каталожными номерами MR528816 (оригинал) или аналоги 31607-50010 (Toyota), 30-2225 (GMB).

• Проверьте осевой люфт чашек подшипников: подденьте отверткой с плоским жалом и попытайтесь сместить их вдоль оси. Люфт свыше 0,05 мм недопустим.
• Оцените состояние иголок подшипников: извлеките сальник тонкой отверткой и осмотрите поверхность. Сломанные, деформированные или отсутствующие иглы – повод для замены.
• Измерьте диаметр шипов крестовины микрометром. Номинальный размер – 22,225 мм; износ до 22,15 мм требует замены.

Вибрации кардана часто возникают из-за неравномерного износа подшипников. Для диагностики поднимите автомобиль на подъемнике, запустите двигатель и включите передачу. Наблюдайте за биением фланцев: допустимое значение – не более 0,3 мм. Превышение указывает на деформацию вала или разрушение подшипников. При обнаружении биения проверьте балансировку кардана на стенде – дисбаланс свыше 15 г·см требует корректировки.

Смазка подшипников крестовин – критически важный этап обслуживания. На Pajero III используйте консистентную смазку NLGI 2 с добавками дисульфида молибдена (например, Mobilgrease XHP 222). Запрессовывайте смазку через пресс-масленку до появления свежей смазки из-под сальников. Избегайте перелива – избыточное давление разрывает сальники. После смазки прокрутите крестовину вручную 10–15 раз для равномерного распределения смазочного материала.

При замене крестовин обратите внимание на состояние посадочных мест в вилках кардана. Коррозия или задиры на поверхностях приводят к повторному люфту. Очистите посадочные места металлической щеткой и обработайте преобразователем ржавчины. Установите новые стопорные кольца (номер по каталогу MR266816) – использование старых колец недопустимо, так как они теряют упругость. После сборки проверьте отсутствие люфта и затяните болты фланцев моментом 45–55 Н·м.

Смазка и замена крестовин при необходимости

Крестовины переднего кардана на Mitsubishi Pajero III (V60, V70) требуют периодической смазки через пресс-масленки каждые 10–15 тыс. км или при появлении скрипов, вибраций. Используйте консистентную смазку NLGI 2 на литиевой основе (например, Molykote BR2 Plus или Liqui Moly LM 50) – она устойчива к высоким нагрузкам и влаге. Перед смазкой очистите пресс-масленки от грязи ветошью, затем нагнетайте смазку шприцем до появления свежего состава из-под уплотнений. Избегайте избыточного давления: переполнение приводит к разрыву сальников и утечкам.

Замена крестовин необходима при:

• люфте в шарнирах (проверяется покачиванием кардана рукой – допустимый зазор не более 0,1 мм);
• коррозии или сколах на шипах;
• появлении металлического стука при трогании с места или переключении передач.

Для демонтажа потребуются: съемник стопорных колец (артикул OTC 7394), молоток с бронзовой наставкой, шестигранник на 6 мм. Сначала снимите стопорные кольца, затем выпрессуйте старую крестовину, поочередно выбивая чашки через проставку. Новая крестовина должна соответствовать оригинальному номеру: для Pajero III чаще всего используются NTN 30302 или GMB GU-1010. При установке следите за соосностью чашек – перекос вызывает преждевременный износ.

После сборки проверьте биение кардана: допустимое значение – не более 0,3 мм на расстоянии 100 мм от центра. Для этого закрепите индикатор часового типа на раме и прокрутите кардан вручную. Если биение превышает норму, отбалансируйте вал на стенде или замените деформированные элементы. Не используйте герметики для фиксации чашек – это нарушает центровку. После установки на автомобиль проведите тест-драйв на скорости 60–80 км/ч: вибрации на кузове указывают на необходимость повторной проверки.

Очистка и подготовка посадочных мест перед сборкой

Перед установкой переднего кардана на Mitsubishi Pajero 3 тщательно очистите фланцы раздаточной коробки и редуктора переднего моста. Используйте металлическую щетку с жесткой щетиной для удаления ржавчины, остатков старого герметика и грязи. Особое внимание уделите канавкам под уплотнительные кольца – даже микроскопические частицы могут нарушить герметичность соединения. Для труднодоступных мест подойдет узкая отвертка, обернутая наждачной бумагой P120.

После механической очистки протрите поверхности безворсовой салфеткой, смоченной в обезжиривателе на основе ацетона или специализированном очистителе для металла (например, Loctite 7063). Избегайте бензина или уайт-спирита – они оставляют маслянистую пленку, ухудшающую адгезию герметика. Проверьте плоскостность фланцев с помощью лекальной линейки: зазор более 0,05 мм требует шлифовки на плите или замены детали.

Осмотрите шлицевые соединения кардана на предмет износа. Если на шлицах видна выработка глубиной более 0,2 мм или следы задиров, замените вал – дальнейшая эксплуатация приведет к люфту и вибрациям. Нанесите тонкий слой медной смазки (например, Liqui Moly Kupfer-Paste) на шлицы перед сборкой, чтобы предотвратить коррозию и облегчить последующий демонтаж.

Уплотнительные кольца фланцев (O-ring) замените новыми, даже если старые выглядят целыми. Для Pajero 3 подходят кольца с сечением 3,5 мм и внутренним диаметром 85 мм (артикул MB990785). Перед установкой смажьте их тонким слоем силиконовой смазки для облегчения монтажа и защиты от перекручивания. Избегайте использования литола или графитовых смазок – они разрушают резину.

Проверьте центровку фланцев раздаточной коробки и редуктора. Незначительное смещение (более 0,1 мм) компенсируйте регулировочными шайбами, идущими в комплекте с карданом. При отсутствии шайб допустимо использовать прокладки из мягкой меди толщиной 0,05–0,1 мм, но не более двух на одно соединение. Затяжку болтов фланцев производите в три этапа с моментом 45–55 Н·м, соблюдая диагональную последовательность.

После очистки и подготовки закройте посадочные места полиэтиленовой пленкой, чтобы исключить попадание пыли. Если сборка откладывается более чем на 2 часа, нанесите на фланцы тонкий слой консервационной смазки (например, CRC Corrosion Inhibitor) – это предотвратит окисление поверхностей. Перед окончательной установкой кардана удалите смазку обезжиривателем и протрите поверхности насухо.

Установка кардана на место и регулировка соосности

Установите кардан на фланец раздаточной коробки, совместив метки, нанесенные при демонтаже. Если меток нет, ориентируйтесь по заводским рискам на фланцах – они указывают на исходное положение. Затяните болты крепления моментом 45–55 Н·м в последовательности «крест-накрест», начиная с верхнего. Не используйте пневмогайковерт – превышение момента приведет к деформации фланцев и вибрациям.

Для проверки соосности потребуется индикатор часового типа с магнитной стойкой. Закрепите стойку на неподвижной части подвески (например, на балке моста) и установите наконечник индикатора на наружную кромку фланца кардана. Медленно проворачивайте кардан вручную, фиксируя биение:

• Допустимое радиальное биение – не более 0,15 мм.
• Осевое биение (торцевое) – до 0,1 мм.

Превышение этих значений указывает на деформацию кардана, износ подвесного подшипника или несоосность агрегатов.

Если биение превышает норму, выполните регулировку:

1. Ослабьте болты крепления раздаточной коробки (4 болта М12) и переднего моста (2 болта на кронштейнах).
2. Смещайте раздатку в горизонтальной плоскости с шагом 0,5 мм, контролируя биение индикатором. Для точной корректировки используйте монтажные лопатки – не применяйте ударный инструмент.
3. После достижения допустимых значений затяните болты раздатки моментом 70–80 Н·м, моста – 90–100 Н·м.

Повторите замер биения после затяжки – остаточная несоосность устраняется только заменой деформированных деталей.

Завершите установку проверкой работы кардана на ходу. На скорости 60–80 км/ч прислушайтесь к шуму: равномерный гул допустим, стуки или вибрация на определенных оборотах свидетельствуют о неисправности крестовин или подвесного подшипника. После пробега 500 км повторно проверьте затяжку всех болтов и биение – усадка резиновых подушек может нарушить соосность.

Проверка работоспособности и устранение вибраций после сборки

Для диагностики источника вибраций используйте инфракрасный термометр: после 10–15 минут езды замерьте температуру подшипников крестовин и шлицевого соединения. Превышение температуры на 10–15°C относительно окружающих деталей свидетельствует о перекосе или износе подшипников. В этом случае разберите кардан, замените крестовины и смажьте шлицевое соединение литиевой смазкой с дисульфидом молибдена (например, Mobilgrease XHP 222).

Если вибрация сохраняется, проверьте биение карданного вала с помощью индикатора часового типа. Допустимое биение не должно превышать 0,15 мм на середине трубы и 0,1 мм у фланцев. При превышении этих значений кардан подлежит балансировке на стенде или замене. Также осмотрите резиновые подушки опоры раздаточной коробки – их деформация или трещины могут вызывать резонансные колебания.

На заключительном этапе выполните повторный заезд с постепенным набором скорости до 100 км/ч. Если вибрация возникает только на определённых оборотах (обычно 2500–3500 об/мин), проверьте соосность агрегатов: отклонение осей раздаточной коробки и переднего моста не должно превышать 0,5°. При необходимости отрегулируйте положение раздатки с помощью регулировочных шайб под её опорами.
