Как поменять задний ступичный подшипник на ваз 2110

Задний ступичный подшипник на ВАЗ 2110 – деталь, рассчитанная на пробег в 80–120 тыс. км, но реальный срок службы зависит от условий эксплуатации. Гул на скорости свыше 60 км/ч, вибрация в задней части кузова или люфт колеса – явные признаки износа. Игнорирование проблемы приводит к разрушению ступицы, повреждению тормозного диска и риску блокировки колеса. Замена подшипника требует точности: ошибки при запрессовке или затяжке гайки ступицы сокращают ресурс новой детали вдвое.

Для работы понадобятся: съемник ступичных подшипников (артикул 2108-3104020), динамометрический ключ (момент затяжки гайки – 190–220 Н·м), молоток с медной наставкой, зубило и набор головок. Подшипник оригинального производства (2108-3104020-01) обойдется в 800–1200 рублей, аналоги от SKF или SNR – на 30–50% дороже, но служат дольше. Перед началом демонтажа снимите колпак ступицы, ослабьте гайку на 30 мм (используйте головку с удлинителем) и поддомкратьте автомобиль, зафиксировав его на подставках.

Ключевые моменты процесса: очистка посадочного места от ржавчины и старой смазки (используйте преобразователь ржавчины и металлическую щетку), равномерная запрессовка нового подшипника без перекосов (удары наносите по наружному кольцу), контроль люфта после установки. Если подшипник запрессован правильно, колесо должно вращаться свободно, без заеданий. После сборки проверьте биение тормозного диска – допустимое значение не более 0,1 мм. Не используйте повторно старую гайку ступицы: она одноразовая и теряет прочность после затяжки.

Необходимые инструменты и материалы для замены подшипника

Для замены заднего ступичного подшипника на ВАЗ 2110 потребуется набор ключей и головок: накидные ключи на 17 и 19 мм для откручивания болтов крепления ступицы, торцевые головки на 30 мм (с длинным воротком или удлинителем) для гайки ступицы. Обязательно наличие шестигранника на 12 мм – он нужен для снятия тормозного диска. Если болты прикипели, пригодится ударная отвёртка или жидкий ключ типа WD-40.

Съёмник ступичного подшипника – основной инструмент, без которого замена невозможна. Подойдёт универсальный трёхлапый съёмник с диаметром захвата от 50 до 100 мм или специализированный для ВАЗ 2110. Альтернатива – пресс с набором оправок, но это требует дополнительного пространства и навыков. Съёмник для внутренних стопорных колец (круглогубцы) также необходим для извлечения кольца из ступицы.

Молоток с резиновой или медной насадкой пригодится для выбивания старого подшипника и запрессовки нового. Избегайте стальных молотков – они деформируют посадочные поверхности. Для точной установки подшипника используйте оправку из мягкого металла (например, алюминия) или старую обойму подшипника. Это предотвратит повреждение нового элемента при запрессовке.

Домкрат и подставки под кузов – обязательны для безопасного подъёма автомобиля. Стандартный штатный домкрат подойдёт, но лучше использовать гидравлический с грузоподъёмностью не менее 2 тонн. Подставки должны быть металлическими, с регулировкой высоты, чтобы надёжно зафиксировать машину. Не полагайтесь на кирпичи или деревянные бруски – они ненадёжны.

Новый ступичный подшипник должен соответствовать артикулу 2108-3104020 для ВАЗ 2110. Рекомендуются детали от производителей: VBF (Вологодский подшипниковый завод), SKF или FAG. Избегайте дешёвых аналогов – они быстро выходят из строя. Вместе с подшипником купите новую гайку ступицы (артикул 2108-3104015) – старая после откручивания не подлежит повторному использованию.

Смазка для подшипников – литол-24 или специализированная высокотемпературная (например, Molykote Longterm 2 Plus). Наносите её тонким слоем на посадочные поверхности и обойму подшипника перед установкой. Избегайте избытка смазки – это приводит к перегреву. Также понадобится герметик для резьбовых соединений (например, Loctite 243) для фиксации гайки ступицы.

Динамометрический ключ – необходим для затяжки гайки ступицы с усилием 196–247 Н·м. Без него невозможно соблюсти требуемый момент затяжки, что приведёт к преждевременному износу подшипника или его разрушению. Если ключа нет, используйте обычный вороток, но затягивайте гайку с максимальным усилием, а затем законтрите её, отогнув буртик в паз на оси.

Дополнительные мелочи: проволока или пластиковые стяжки для фиксации тормозного шланга, ветошь для очистки деталей, металлическая щётка для удаления ржавчины с посадочных мест. Перчатки защитят руки от грязи и острых кромок. Если работа проводится на улице, подготовьте навес или тент – попадание влаги на подшипник до установки недопустимо.

Подготовка автомобиля и рабочего места перед началом работ

Перед демонтажем ступичного подшипника установите автомобиль на ровную площадку с твердым покрытием – бетон или асфальт. Под передние колеса подложите противооткатные упоры с обеих сторон, даже если машина стоит на ручнике. Для ВАЗ 2110 достаточно упоров высотой 50–70 мм, но они должны выдерживать нагрузку не менее 1,5 тонны. Если работа проводится на улице, выберите место в тени или под навесом: прямые солнечные лучи ускоряют нагрев металла, что усложнит снятие прикипевших деталей.

Отключите аккумулятор, сняв клемму «минус». Это исключит случайное замыкание при работе с электроинструментом или контактом проводов датчика ABS (если он установлен). Если автомобиль оборудован сигнализацией с датчиком удара, временно отключите ее, чтобы избежать ложных срабатываний при ударах молотком или съемником. Проверьте уровень тормозной жидкости в бачке: если он близок к максимуму, откачайте часть шприцем, чтобы при сжатии поршня суппорта жидкость не вытекла через крышку.

Подготовьте инструмент и расходные материалы согласно списку:

Очистите рабочую зону от грязи и масла. На ВАЗ 2110 задняя подвеска открыта, поэтому пыль и песок легко попадают на ступицу и тормозной механизм. Используйте металлическую щетку и ветошь для удаления абразивных частиц с поверхности барабана, цапфы и болтов крепления. Если на деталях присутствует ржавчина, обработайте их преобразователем (например, «Цинкарь») и дайте высохнуть в течение 10–15 минут. Это предотвратит коррозию резьбы и облегчит демонтаж.

Подготовьте освещение. Для работы с задней ступицей потребуется фонарь с магнитным основанием или налобный светодиодный прожектор. Направьте свет под углом 45° к ступице, чтобы избежать теней в резьбовых отверстиях и на посадочных поверхностях. Если работы проводятся в гараже, используйте переносную лампу с защитной решеткой и напряжением 12 В – это безопаснее в условиях повышенной влажности или скопления паров бензина.

Разложите инструмент и запчасти в порядке использования. На отдельном столике или поддоне разместите новый подшипник (артикул 2108-3104020 для ВАЗ 2110), стопорное кольцо, гайку ступицы (момент затяжки 186–225 Н·м) и смазку Литол-24. Проверьте целостность упаковки подшипника: на поверхности не должно быть вмятин или следов коррозии. Если подшипник хранился при температуре ниже +5°C, выдержите его при комнатной температуре 2–3 часа перед установкой, чтобы избежать деформации сепаратора.

Снятие колеса и тормозного барабана для доступа к ступице

Перед началом работ зафиксируйте автомобиль на ровной поверхности стояночным тормозом и подложите противооткатные упоры под передние колеса. Ослабьте болты крепления колеса на ½ оборота ключом на 19, не снимая их полностью. Поднимите заднюю часть машины домкратом, установив его на штатное место под порогом – ближе к колесу, но не ближе 20 см от края арки. Убедитесь, что домкрат устойчив, и только после этого выкрутите болты полностью и снимите колесо.

Тормозной барабан на ВАЗ 2110 часто «прикипает» к ступице из-за коррозии. Чтобы избежать повреждения деталей, нанесите проникающую смазку (например, WD-40) на стык барабана и ступицы по окружности и оставьте на 10–15 минут. Если барабан не поддается, используйте съемник с двумя захватами: установите его лапы за края барабана и равномерно затягивайте центральный болт, постукивая молотком по тыльной стороне через деревянную проставку.

При отсутствии съемника допускается аккуратное постукивание молотком по барабану через выколотку из мягкого металла (латунь, алюминий). Удары наносите поочередно в четырех точках по периметру, избегая сильных ударов по одному месту – это может привести к деформации барабана. Если барабан треснул или имеет глубокие задиры, замените его новым, так как дальнейшая эксплуатация опасна.

• Перед снятием барабана отсоедините трос стояночного тормоза от рычага на колодках. Для этого снимите пружинный фиксатор с наконечника троса и отведите трос в сторону.
• Проверьте состояние тормозных колодок: если толщина накладок менее 1,5 мм, замените их одновременно с подшипником.
• Очистите посадочное место барабана на ступице металлической щеткой от ржавчины и грязи, чтобы облегчить последующую установку.

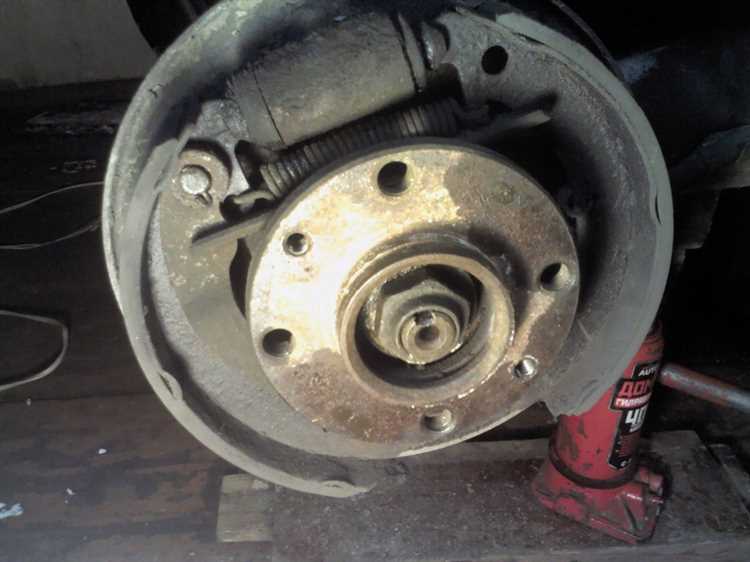

После снятия барабана осмотрите ступицу на предмет следов перегрева (синий оттенок металла) или механических повреждений. Проверьте люфт подшипника, покачивая ступицу руками в вертикальной и горизонтальной плоскостях – даже незначительный люфт указывает на необходимость замены. Зафиксируйте ступицу от проворачивания, вставив отвертку в одно из отверстий под болты крепления колеса и уперев ее в суппорт.

Если барабан не снимается из-за заклинивших колодок, снимите резиновую заглушку с задней части тормозного щита и через отверстие отверткой поверните регулировочную гайку механизма автоматической подводки колодок против часовой стрелки, пока барабан не сдвинется с места. Не пытайтесь сбить барабан силой – это приведет к повреждению шпилек или деформации щита.

После демонтажа барабана закройте тормозной механизм чистой ветошью или полиэтиленовым пакетом, чтобы предотвратить попадание грязи и влаги. Смажьте резьбу шпилек ступицы графитовой смазкой для облегчения последующей установки колеса. Храните снятые детали в порядке, чтобы не перепутать их при сборке.

Демонтаж старого ступичного подшипника с помощью съемника

Установите силовой винт съемника строго по центру ступицы, предварительно смазав его резьбу литолом или графитовой смазкой для снижения трения. Затягивайте винт равномерно, без рывков, контролируя положение лап – они должны оставаться параллельными плоскости ступицы. При перекосе лап возможен срыв захвата или повреждение посадочного места. Если подшипник прикипел, допускается легкое постукивание молотком по торцу винта через медную проставку, но не более 2–3 ударов за подход.

В процессе демонтажа следите за температурой ступицы: при нагреве свыше 80°C (определяется по появлению дыма от смазки или касанием рукой) сделайте паузу на 5–10 минут. Перегрев может привести к деформации металла и усложнить последующую установку нового подшипника. Если съемник не справляется, проверьте затяжку лап и убедитесь, что они не соскальзывают с обоймы. В крайнем случае допустимо использовать гидравлический пресс, но только с обязательным применением оправки подходящего диаметра.

После извлечения подшипника осмотрите посадочное место в ступице на предмет задиров, коррозии или остатков старого герметика. Очистите поверхность металлической щеткой, затем протрите безворсовой салфеткой, смоченной в уайт-спирите. Измерьте диаметр посадочного отверстия штангенциркулем – допуск для ВАЗ 2110 составляет 55,00–55,03 мм. При превышении этого значения ступицу необходимо заменить или восстановить методом наплавки с последующей расточкой.

Для повторного использования съемника после демонтажа промойте его детали в керосине, удалите остатки смазки и металлической стружки. Храните инструмент в сухом месте, предварительно нанеся на резьбу винта тонкий слой консервационной смазки. Если лапы съемника имеют следы износа или деформации, замените их – работа с поврежденным инструментом приведет к порче новых подшипников.

Проверка состояния ступицы и сопряженных деталей

После демонтажа ступицы осмотрите её посадочное место под подшипник. Допустимый износ – не более 0,05 мм, проверяется микрометром или индикатором часового типа. На поверхности не должно быть задиров, глубоких рисок или следов коррозии. Особое внимание уделите галтелям (переходам между диаметрами) – трещины здесь часто становятся причиной разрушения ступицы под нагрузкой. Если обнаружены дефекты, ступицу заменяют: ремонт наплавкой или проточкой недопустим из-за нарушения геометрии и прочности.

Проверьте состояние тормозного диска и колодок. Минимальная толщина диска для ВАЗ 2110 – 10,8 мм (номинал 12 мм), измеряется штангенциркулем в 4–6 точках по окружности. Биение рабочей поверхности не должно превышать 0,15 мм (проверяется индикатором на расстоянии 10 мм от края). Колодки осматривают на предмет неравномерного износа: разница в толщине фрикционного слоя более 2 мм указывает на перекос суппорта или заклинивание направляющих. При замене подшипника обязательно очистите направляющие от старой смазки и нанесите новую (например, TRW PFG110).

• Шлицы ступицы и приводного вала: зазоры более 0,3 мм свидетельствуют об износе. Проверяется покачиванием вала в ступице – люфт недопустим. При наличии выработки заменяют оба элемента.
• Сальник ступицы: осмотрите на предмет трещин, затвердевания или деформации кромки. Даже микроскопические повреждения ведут к утечке смазки и попаданию грязи в подшипник. Заменяйте сальник при каждом снятии ступицы.
• Болты крепления ступицы к кулаку: резьба не должна иметь срывов, а головки – деформаций. Момент затяжки – 90–100 Н·м. Используйте только новые болты при сборке.

Оцените состояние подшипникового узла в сборе. После извлечения подшипника протрите внутреннюю поверхность ступицы и осмотрите на предмет металлической стружки или следов перегрева (синеватый оттенок). Наличие абразивных частиц указывает на разрушение сепаратора или дорожек качения. Перед установкой нового подшипника промойте ступицу уайт-спиритом и продуйте сжатым воздухом. Смазку (например, Литол-24) наносите только на наружное кольцо подшипника – избыток приведёт к перегреву и преждевременному износу.

Установка нового подшипника и его правильная запрессовка

Перед установкой нового подшипника очистите посадочное место в ступице от старой смазки и грязи. Используйте металлическую щетку и ветошь, смоченную в бензине или растворителе. Убедитесь, что на поверхности нет задиров или коррозии – даже мелкие дефекты могут привести к перекосу подшипника и его преждевременному износу. Диаметр посадочного отверстия должен соответствовать размерам нового подшипника: для ВАЗ 2110 это 60 мм по наружному кольцу.

Новый подшипник перед запрессовкой необходимо смазать тонким слоем литиевой смазки (например, Литол-24). Наносите её только на наружную и внутреннюю обоймы, избегая попадания на сепаратор и шарики. Избыток смазки приведет к её выдавливанию при работе, что снизит эффективность охлаждения и может вызвать перегрев. Проверьте подшипник на легкость вращения – заедания или люфт недопустимы.

Запрессовку выполняйте только с помощью оправки, диаметр которой соответствует наружному кольцу подшипника. Использование молотка или зубила приведет к деформации обоймы и выходу подшипника из строя. Оправку можно изготовить из старой ступицы или подобрать трубу с внутренним диаметром 58–60 мм. Удары наносите строго по центру оправки, равномерно распределяя нагрузку по окружности.

При запрессовке контролируйте глубину посадки: подшипник должен упираться в буртик ступицы без зазора. Если он не доходит до конца, проверьте наличие посторонних частиц в посадочном месте или перекос при установке. В случае сопротивления не увеличивайте силу ударов – это признак неправильного положения подшипника. Откорректируйте его положение и повторите процесс.

После запрессовки установите стопорное кольцо, фиксирующее подшипник в ступице. Кольцо должно входить в канавку с легким натягом, без перекосов. Если оно не садится на место, проверьте диаметр канавки – при износе более 0,1 мм кольцо не обеспечит надежной фиксации. В таких случаях ступицу необходимо заменить.

Смажьте внутреннюю полость подшипника и сальник перед установкой ступицы на ось. Используйте ту же литиевую смазку, равномерно распределяя её по всей поверхности. Избегайте чрезмерного заполнения – достаточно 20–30 грамм. Сальник устанавливайте с помощью оправки меньшего диаметра, чтобы не повредить его рабочую кромку.

После сборки проверьте вращение ступицы: она должна крутиться свободно, без заеданий и посторонних шумов. Люфт недопустим – если он присутствует, подшипник запрессован неправильно или поврежден. В таком случае разберите узел и повторите установку, устранив причину дефекта.
