Снятие форсунок на ВАЗ 2115 – задача, требующая точности и соблюдения последовательности действий. Модель оснащена инжекторным двигателем объёмом 1,5 или 1,6 литра с системой распределённого впрыска топлива. Форсунки здесь установлены в топливной рампе, закреплённой на впускном коллекторе. Перед началом работ убедитесь, что давление в топливной системе сброшено: для этого отключите бензонасос, сняв предохранитель F3 (15 А) в монтажном блоке, и запустите двигатель до его остановки.
Для демонтажа потребуются ключи на 10, 13 и 17 мм, отвёртка с плоским шлицем, пассатижи и чистая ветошь. Работайте в хорошо проветриваемом помещении или на открытом воздухе – пары бензина токсичны. Отсоедините минусовую клемму аккумулятора, чтобы исключить случайное замыкание. Снимите воздушный фильтр вместе с патрубком, открутив хомут на дроссельном узле и два болта крепления корпуса фильтра к кузову.
Топливная рампа на ВАЗ 2115 крепится двумя болтами под ключ на 13 мм. Перед их откручиванием отсоедините шланг подачи топлива от рампы, ослабив хомут пассатижами. Затем отключите электрические разъёмы форсунок, нажав на фиксаторы и потянув колодки на себя. Осторожно покачайте рампу из стороны в сторону, чтобы вывести форсунки из посадочных мест во впускном коллекторе – не прилагайте чрезмерных усилий, чтобы не повредить уплотнительные кольца.
После снятия рампы форсунки можно извлечь, аккуратно поддев их отвёрткой за корпус. Проверьте состояние уплотнительных колец: если они затвердели или имеют трещины, замените их новыми (каталожный номер 2112-1148080). Очистите посадочные места в рампе и коллекторе от грязи и нагара, используя безворсовую ткань и очиститель карбюратора. При обратной установке смажьте новые кольца моторным маслом для лучшей герметизации.

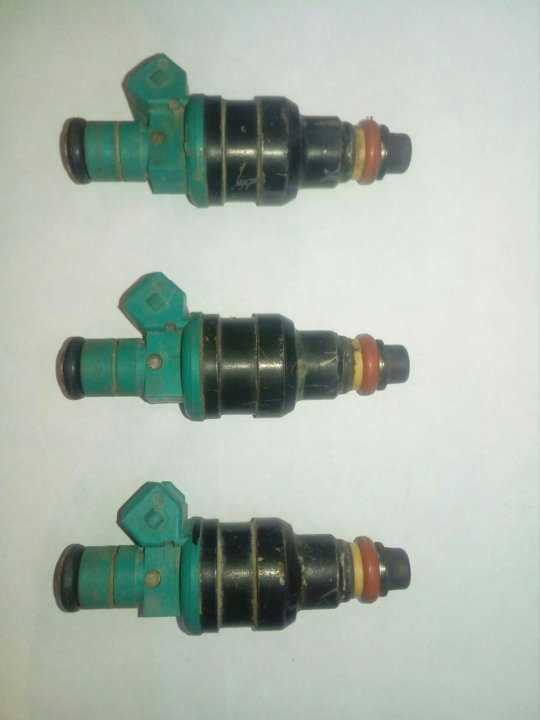

Какие инструменты и материалы понадобятся для демонтажа форсунок
Для снятия форсунок на ВАЗ 2115 потребуется стандартный набор инструментов: торцевые головки на 10 и 13 мм с удлинителем, рожковые ключи тех же размеров, отвёртка с плоским жалом (ширина 5–7 мм) и крестовая отвёртка PH2. Обязателен динамометрический ключ с диапазоном 10–50 Н·м для точной затяжки креплений при обратной сборке. Дополнительно пригодится съёмник топливной рампы – заводской артикул 2111-1104340 или аналог, например, Force 50711, который предотвращает повреждение резьбы шпилек.
Из расходных материалов необходимы новые уплотнительные кольца форсунок (артикул 2112-1148080-01, комплект из 4 штук), медная шайба под штуцер топливной рампы (2112-1104260) и герметик для топливной системы, устойчивый к бензину – Loctite 574 или ABRO RTV 999. Для очистки посадочных мест форсунок используйте безворсовую салфетку и очиститель карбюратора (например, Mannol 9970). Если планируется проверка форсунок на стенде, подготовьте заранее переходники для подключения к топливной магистрали – резьба М12×1,25.
Работу удобнее выполнять с помощником, особенно при демонтаже рампы: один человек придерживает её, другой откручивает крепления. Для защиты от статического электричества используйте антистатический браслет, подключённый к массе автомобиля. Храните снятые форсунки в чистом пластиковом контейнере с крышкой, чтобы избежать попадания пыли в распылители.
Как подготовить автомобиль перед снятием форсунок
Перед началом работ снимите минусовую клемму с аккумулятора, чтобы исключить короткое замыкание и случайное срабатывание электрических компонентов. На ВАЗ 2115 это особенно важно из-за близкого расположения проводки к топливной рампе. Используйте ключ на 10 мм для откручивания гайки клеммы, затем отведите провод в сторону и зафиксируйте его, чтобы он не касался металлических частей кузова.
Сбросьте давление в топливной системе, чтобы избежать разбрызгивания бензина при демонтаже. Для этого найдите предохранитель топливного насоса (обычно F3 на 15 А в монтажном блоке под капотом) и извлеките его. Запустите двигатель и дайте ему поработать до полной остановки – это займет около 10–15 секунд. После этого прокрутите стартер еще 2–3 секунды для окончательного стравливания остатков давления.
Очистите рабочую зону от грязи и пыли, особенно вокруг топливной рампы и форсунок. Используйте щетку с жесткой щетиной и ветошь, смоченную в очистителе карбюратора или универсальном обезжиривателе. Уделите внимание местам крепления рампы к впускному коллектору – скопившаяся грязь может попасть в цилиндры при снятии форсунок. При необходимости продуйте сжатым воздухом труднодоступные участки.
Подготовьте инструмент: понадобятся торцевые головки на 10 и 13 мм, удлинитель, трещотка, отвертка с плоским жалом, пассатижи и чистая емкость для слива остатков топлива. Для отсоединения топливопровода от рампы используйте специальный съемник для быстросъемных соединений или аккуратно подденьте фиксаторы отверткой, избегая повреждения пластиковых элементов. Заранее приготовьте новые уплотнительные кольца для форсунок – их замена обязательна при обратной установке.
Разместите автомобиль на ровной площадке и зафиксируйте его стояночным тормозом. Если работы проводятся на улице, выберите место вдали от источников открытого огня и обеспечьте хорошую вентиляцию. Подложите под двигатель широкую доску или металлический лист, чтобы защитить поверхность от случайных капель топлива или масла. При работе в гараже убедитесь, что помещение проветривается – пары бензина взрывоопасны.

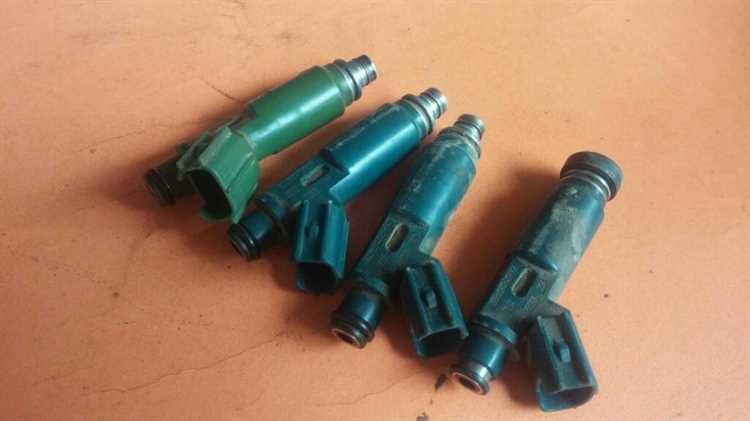

Пошаговая инструкция отключения топливной системы
Перед началом работ снимите минусовую клемму с аккумулятора, чтобы исключить случайное искрение. Стравите давление в топливной рампе: найдите диагностический штуцер на рампе (расположен под защитным колпачком рядом с регулятором давления), подложите ветошь и нажмите на золотник отверткой. Остатки топлива вытекут – дождитесь полного прекращения течи. Отсоедините топливопроводы от рампы, используя ключ на 17 для накидных гаек; приготовьте емкость для сбора остатков бензина.
Отключите электрический разъем топливного насоса, расположенный под задним сиденьем. Для этого снимите подушку заднего дивана, открутите лючок (4 самореза под крестовую отвертку) и отсоедините колодку проводов, нажав на фиксатор. Заглушите топливопроводы насоса заглушками или обмотайте их полиэтиленом, чтобы предотвратить попадание грязи. Если требуется полное отключение системы, снимите топливный фильтр, открутив хомуты на входном и выходном шлангах.
Проверьте герметичность соединений после отключения: запустите двигатель на несколько секунд (если насос не отключен) или прокрутите стартер, наблюдая за утечками. При обнаружении подтеканий подтяните соединения или замените уплотнительные кольца. Храните снятые форсунки в чистом контейнере с бензином, чтобы предотвратить пересыхание резиновых уплотнений.
Как снять топливную рампу без повреждений
Отсоедините минусовую клемму аккумулятора ключом на 10. Это исключит случайное замыкание при работе с электрическими разъемами форсунок. Снимите воздушный фильтр в сборе с патрубком, открутив два болта крепления корпуса к кузову и хомут на дроссельном узле.
Отключите электрические разъемы от всех четырех форсунок, нажав на фиксаторы и потянув колодки вверх. Разъемы имеют разную форму – не перепутайте их при обратной установке. Снимите шланг вакуумного усилителя тормозов с впускного коллектора, ослабив хомут крестовой отверткой.
Открутите два болта крепления топливной рампы к впускному коллектору головкой на 13. Болты расположены по краям рампы – один ближе к дросселю, второй у четвертого цилиндра. Придерживайте рампу рукой, чтобы она не упала после откручивания последнего болта.
Аккуратно вытяните рампу вместе с форсунками, покачивая ее из стороны в сторону. Форсунки зафиксированы в коллекторе резиновыми уплотнительными кольцами – не прилагайте чрезмерных усилий, чтобы не повредить их. Если рампа не поддается, проверьте, не осталось ли незамеченных креплений или шлангов.
Закройте отверстия впускного коллектора чистой ветошью, чтобы предотвратить попадание грязи или посторонних предметов. Осмотрите уплотнительные кольца форсунок на предмет износа или трещин – при необходимости замените их новыми (артикул 2112-1148070). Смажьте новые кольца моторным маслом перед установкой.
При обратной сборке затягивайте болты крепления рампы моментом 8–12 Н·м. Подключите все разъемы и шланги в обратной последовательности, убедившись в надежной фиксации. После установки топливного насоса включите зажигание на 5 секунд, чтобы создать давление в системе, затем запустите двигатель и проверьте отсутствие утечек топлива.
Способы отсоединения электрических разъемов форсунок
На ВАЗ 2115 разъемы форсунок фиксируются пластиковыми защелками, которые требуют аккуратного обращения. Основная ошибка – попытка тянуть за провода вместо корпуса разъема. Это приводит к повреждению контактов или обрыву изоляции. Перед началом работ отключите минусовую клемму аккумулятора, чтобы исключить короткое замыкание.
Первый способ – нажатие на фиксатор большим пальцем с одновременным покачиванием разъема. Защелка расположена на верхней части корпуса и имеет выступ под углом 45°. Надавите на нее до щелчка, затем потяните разъем на себя. Если не поддается, используйте тонкую отвертку, но не вставляйте ее глубоко – достаточно 2–3 мм, чтобы поддеть фиксатор.
- Не давите на защелку сбоку – это деформирует пластик.
- Проверьте наличие грязи или коррозии на контактах перед отсоединением.
- Если разъем «прикипел», обработайте его WD-40 за 10 минут до попытки снятия.
Второй метод применяется при затрудненном доступе к защелке. Возьмите плоскогубцы с узкими губками и захватите ими выступ фиксатора. Сожмите ручки инструмента, одновременно потянув разъем вверх. Избегайте чрезмерного усилия – пластик хрупкий и может треснуть. Для форсунок 3 и 4 цилиндров этот способ часто оказывается единственно возможным из-за ограниченного пространства.
При работе с разъемами, установленными под углом (например, на форсунках 1 и 2 цилиндров), используйте зеркало на гибкой ножке. Это позволит контролировать положение защелки и избежать случайного повреждения соседних элементов. Если разъем не снимается после двух попыток, осмотрите его на предмет деформации – возможно, потребуется замена фиксатора или всего жгута проводов.
После отсоединения разъемов проверьте состояние контактов. Окисление устраняется ластиком или специальным очистителем для электрических контактов. Не используйте наждачную бумагу – она оставляет царапины, которые ускоряют повторное окисление. При сборке убедитесь, что разъемы защелкнулись до конца – неполное соединение приводит к перебоям в работе форсунок.
Как аккуратно извлечь форсунки из рампы
Перед началом работ сбросьте давление в топливной системе. Для этого отключите топливный насос, сняв предохранитель F3 (15 А) в монтажном блоке, и запустите двигатель до его остановки. Отсоедините минусовую клемму аккумулятора, чтобы исключить случайное замыкание. Рампа на ВАЗ 2115 крепится двумя болтами М6 под ключ на 10 – открутите их, удерживая рампу от проворачивания.
Отсоедините электрические разъёмы форсунок, нажав на фиксаторы и потянув колодки вверх. Если фиксаторы закисли, используйте тонкую отвёртку, но не прилагайте чрезмерных усилий – пластик хрупкий. Проверьте состояние уплотнительных колец на разъёмах: при наличии трещин или деформаций замените их (артикул 2112-1148080 для оригинальных колец).
Снимите рампу вместе с форсунками, аккуратно покачивая её из стороны в сторону. Если рампа не поддаётся, не стучите по ней – используйте проникающую смазку (например, WD-40) и выждите 10–15 минут. Форсунки удерживаются в рампе защёлками, которые нужно отжать тонкой плоской отвёрткой. Вставьте отвёртку между корпусом форсунки и защёлкой, слегка надавите и потяните форсунку на себя.
При извлечении форсунок обратите внимание на их ориентацию: на корпусе каждой нанесена метка в виде точки или стрелки, указывающая направление установки. Запомните или сфотографируйте положение, чтобы не перепутать при обратной сборке. Если форсунка сидит плотно, не выдёргивайте её рывками – покачайте из стороны в сторону, одновременно тяня на себя. Избегайте контакта распылителя с твёрдыми поверхностями, чтобы не повредить иглу.
После извлечения форсунок осмотрите их посадочные места в рампе. Удалите остатки старого уплотнительного кольца (артикул 2112-1148070) с помощью деревянного или пластикового скребка – металлические инструменты могут поцарапать алюминий. Протрите каналы безворсовой салфеткой, смоченной в очистителе карбюратора. Проверьте состояние резиновых колец на форсунках: при потере эластичности или разрывах замените их комплектом (артикул 2112-1148070-01).
Храните снятые форсунки в вертикальном положении, распылителем вверх, чтобы избежать вытекания остатков топлива. Для временного хранения используйте чистый пластиковый контейнер с крышкой, предварительно обернув каждую форсунку в полиэтиленовый пакет. Если планируется промывка, не погружайте форсунки в жидкость целиком – замочите только распылители, чтобы не повредить электрическую часть.
Что делать, если форсунки закисли или прикипели
Когда проникающая смазка не даёт результата, используйте метод термического воздействия. Нагрейте топливную рампу строительным феном до температуры 80–100°C – металл расширится, и зазор между форсункой и рампой увеличится. Избегайте прямого нагрева форсунки, чтобы не повредить её внутренние элементы. После нагрева сразу попробуйте вытащить форсунку, покачивая её из стороны в сторону. Если форсунка всё равно не поддаётся, примените съёмник форсунок – это специализированный инструмент с резьбовым зажимом, который позволяет создать равномерное усилие без перекосов. В крайнем случае допустимо использовать разрезной ключ на 17, но только через мягкую прокладку (например, из меди), чтобы не деформировать корпус.
Как проверить состояние уплотнительных колец при снятии
Уплотнительные кольца форсунок ВАЗ 2115 изготовлены из маслостойкой резины или фторкаучука, рассчитаны на работу при температурах от -40°C до +120°C и давлении до 3,5 бар. При снятии форсунок осмотрите кольца на наличие трещин, разрывов или деформаций – даже микротрещины шириной 0,1 мм приводят к подсосу воздуха и нестабильной работе двигателя. Особое внимание уделите внутренней поверхности колец: следы масляного нагара или затвердевшие участки указывают на потерю эластичности.
Проверьте геометрию колец с помощью штангенциркуля. Номинальный диаметр уплотнительного кольца форсунки ВАЗ 2115 – 10,5 мм, толщина – 2,5 мм. Допустимое отклонение не более 0,2 мм. Если кольцо потеряло круглую форму или его диаметр уменьшился на 0,3 мм и более, замените его. Для точной проверки наденьте кольцо на форсунку без усилия – оно должно свободно скользить по посадочному месту, но не болтаться.
- Признаки износа, требующие замены:
- Радиальные трещины глубиной более 0,5 мм;
- Изменение цвета (потемнение или осветление) более чем на 30% поверхности;
- Остаточная деформация после сжатия пальцами – кольцо не восстанавливает форму в течение 5 секунд;
- Наличие задиров или следов прикипания к металлу.
Проверьте кольца на герметичность простым тестом: установите форсунку в корпус рампы без топлива, подайте сжатый воздух давлением 2 бара через штуцер обратки. Утечка воздуха через кольца проявится шипением или пузырьками при нанесении мыльного раствора на стыки. Допускается не более 2–3 пузырьков в минуту – превышение этого значения говорит о необходимости замены. Для теста используйте только чистый воздух без масляных примесей.
Осмотрите посадочные места колец на форсунке и в рампе. Наличие коррозии, заусенцев или остатков старого герметика нарушает герметичность даже с новыми кольцами. Очистите поверхности безворсовой салфеткой, смоченной в бензине «Калоша» или очистителе карбюратора. Не используйте металлические щетки или наждачную бумагу – они оставляют микроцарапины, ускоряющие износ новых колец. После очистки протрите детали сухой тканью и проверьте шероховатость поверхности пальцем – она должна быть гладкой, без задиров.
При установке новых колец используйте только оригинальные детали (каталожный номер 2111-1139045) или аналоги от проверенных производителей (например, «БРТ» или «Elring»). Смажьте кольца перед установкой тонким слоем моторного масла 5W-40 – это облегчит монтаж и предотвратит повреждение при запрессовке. Избегайте использования силиконовых смазок или литола: они вызывают разбухание резины и потерю герметичности. После установки форсунок проведите опрессовку топливной системы давлением 3 бара в течение 10 минут – утечки недопустимы.
Правила очистки посадочных мест перед установкой новых форсунок
Перед установкой новых форсунок на ВАЗ 2115 посадочные места в топливной рампе и головке блока цилиндров требуют тщательной очистки. Остатки старого уплотнительного кольца, нагар или грязь могут привести к негерметичности соединения, подсосу воздуха или даже повреждению новой форсунки. Используйте мягкую неметаллическую щетку (например, из нейлона) и безворсовую салфетку для удаления крупных частиц. Избегайте применения металлических инструментов – они царапают поверхности, создавая микроскопические каналы для утечек топлива.
Для растворения застарелых отложений и остатков резины от старых уплотнений подойдет очиститель карбюратора или специальный состав для топливной системы. Нанесите средство на посадочное место, выдержите 2–3 минуты, затем протрите салфеткой. Если загрязнения сильные, повторите процедуру. Не используйте ацетон или растворители на основе нефтепродуктов – они разрушают пластиковые элементы форсунок и деформируют резиновые уплотнения.
После механической очистки продуйте посадочные места сжатым воздухом под давлением не более 3 бар. Это удалит мелкую пыль и остатки чистящего средства, которые могут попасть в топливную систему. Направляйте струю воздуха под углом, чтобы избежать повреждения соседних элементов. Если компрессора нет, используйте баллончик со сжатым воздухом для электроники – его хватит для локальной очистки.
Проверьте состояние канавок под уплотнительные кольца в рампе и головке блока. Даже незначительные заусенцы или деформации могут привести к неправильной посадке форсунки. Удалите их мелкозернистой наждачной бумагой (зернистость 1000–1200) или надфилем, работая аккуратно, чтобы не снять лишний металл. После обработки протрите поверхность чистой салфеткой, смоченной в бензине или спирте.
Особое внимание уделите резьбовым отверстиям под крепежные болты форсунок. Остатки старого герметика или коррозия могут помешать равномерной затяжке, что приведет к перекосу форсунки. Очистите резьбу метчиком соответствующего размера (обычно М6 для ВАЗ 2115) или, в крайнем случае, аккуратно пройдитесь по ней болтом с нанесенной на него притирочной пастой. После этого промойте отверстия бензином и продуйте воздухом.
Перед установкой новых форсунок нанесите на уплотнительные кольца тонкий слой моторного масла или специальной смазки для резиновых уплотнений. Это облегчит монтаж и предотвратит повреждение колец при посадке. Избегайте использования силиконовых смазок – они могут вызвать разбухание резины и нарушение герметичности. Убедитесь, что кольца установлены правильно: одно в канавку на форсунке, второе – в посадочное место рампы.
После очистки и подготовки посадочных мест визуально проверьте их на отсутствие посторонних частиц, влаги или масляных пятен. Даже капля воды или масла может стать причиной нестабильной работы двигателя. Если все этапы выполнены правильно, новые форсунки встанут без усилий, а их уплотнения обеспечат надежную герметичность на протяжении всего срока службы.
Типичные ошибки при снятии форсунок и как их избежать
Первая и самая распространённая ошибка – игнорирование сброса давления в топливной системе. На ВАЗ 2115 давление в рампе может достигать 3–3,5 бар, и при отсоединении шлангов без предварительного стравливания бензин под напором брызнет в подкапотное пространство. Чтобы этого избежать, отключите бензонасос (снимите предохранитель F3 на 15 А или отсоедините разъём насоса) и заведите двигатель, дав ему поработать до остановки. Альтернатива – подложить под штуцеры ветошь и аккуратно ослабить хомут на топливопроводе, стравив давление через щель.
Многие пытаются снять форсунки, не отсоединив предварительно разъёмы проводки. Это приводит к повреждению контактов или обрыву проводов, особенно если тянуть за жгут. На ВАЗ 2115 разъёмы форсунок фиксируются пластиковыми защёлками – нажмите на них пальцем и потяните фишку вверх, а не дёргайте за провода. Если фишка сидит туго, используйте тонкую отвёртку, чтобы поддеть её за край, но не вставляйте инструмент глубоко – рискуете повредить контактную группу.
Распространённая ошибка – чрезмерное усилие при откручивании болтов крепления топливной рампы. На ВАЗ 2115 используются болты М6 с головкой на 10, и их легко сорвать, особенно если резьба закисла. Перед откручиванием обработайте болты проникающей смазкой (WD-40, LIQUI MOLY LM-40) и дайте ей подействовать 10–15 минут. Используйте торцевую головку с удлинителем и воротком – ключ с трещоткой может не обеспечить нужный рычаг. Если болт не поддаётся, попробуйте метод «нагрева-охлаждения»: прогрейте головку болта паяльником или строительным феном, затем резко охладите мокрой ветошью.
- Неправильное хранение снятых форсунок – их кладут на грязную поверхность или оставляют без защиты от пыли. Даже микрочастицы, попавшие в распылитель, могут нарушить работу форсунки после установки. Храните снятые элементы в чистом пластиковом контейнере с крышкой или оберните их пищевой плёнкой. Никогда не протирайте распылители ветошью – используйте только безворсовые салфетки и очиститель карбюратора.
- Использование неподходящего инструмента для снятия уплотнительных колец. Плоская отвёртка или нож могут порезать кольца или деформировать посадочные места. Для этой операции применяйте специальные пластиковые съёмники или тонкие крючки из проволоки диаметром 1–1,5 мм. Если кольцо прикипело, смочите его бензином или очистителем тормозов – это размягчит резину и облегчит демонтаж.
Ошибка при отсоединении топливопровода – многие забывают снять фиксирующую скобу на штуцере рампы. Без этого шланг не отсоединится, а попытки дёрнуть его силой приведут к повреждению штуцера или разрыву шланга. На ВАЗ 2115 скоба снимается путём нажатия на её выступы с двух сторон и одновременного вытягивания вверх. Если скоба сломалась, замените её на новую (артикул 2112-1104335) – без неё шланг может соскочить под давлением.
Некоторые автовладельцы пренебрегают проверкой форсунок на герметичность после снятия. Даже если визуально распылитель чистый, он может подтекать. Для проверки подключите форсунку к топливной рампе, подайте напряжение 12 В на контакты (через лампочку 21 Вт, чтобы не сжечь обмотку) и наблюдайте за распылом. Норма – туманообразное облако без капель. Если форсунка льёт струёй или капает, её нужно промывать или менять. Не используйте для проверки сжатый воздух – это не даст объективной картины.
Последняя ошибка – неправильная установка форсунок обратно. Многие не обращают внимания на ориентацию распылителя: на ВАЗ 2115 форсунки должны быть установлены так, чтобы их распылительные отверстия были направлены в сторону впускного клапана. Если перепутать сторону, топливо будет попадать на стенки впускного коллектора, что приведёт к переобогащению смеси и повышенному расходу. Перед установкой смажьте новые уплотнительные кольца моторным маслом – это облегчит монтаж и предотвратит их повреждение.
Забывают также проверить состояние уплотнительных колец на рампе и форсунках. Даже если кольца визуально целые, после 50–60 тысяч километров они теряют эластичность и начинают пропускать воздух. Это приводит к подсосу воздуха во впускной коллектор и нестабильной работе двигателя. При каждом снятии форсунок заменяйте все уплотнительные кольца комплектом (артикул 2112-1148540 для форсунок, 2112-1104220 для рампы). Не экономьте на них – стоимость копеечная, а последствия подсоса воздуха могут быть серьёзными.
