Дополнительный аккумулятор в автомобиле решает проблему нехватки энергии для мощных потребителей: лебедок, аудиосистем, холодильников или инверторов. Стандартная батарея на 60–70 А·ч не справляется с нагрузкой свыше 300–500 Вт без риска глубокого разряда. Второй аккумулятор позволяет распределить нагрузку, продлить срок службы основного источника и избежать ситуаций, когда двигатель не заводится из-за севшего АКБ.
Для установки потребуется батарея аналогичного типа (AGM, гелевая или свинцово-кислотная) с напряжением 12 В и емкостью, близкой к основной. Разница в емкости не должна превышать 20–30%, иначе возникнет дисбаланс заряда. Оптимальное место размещения – багажник или под капотом, если позволяет пространство. Крепление выполняется на металлическом поддоне с резиновыми прокладками для гашения вибраций.
Ключевой элемент системы – разделительное реле или контроллер заряда. Реле типа VSR (Voltage Sensitive Relay) автоматически подключает второй аккумулятор при напряжении генератора выше 13,8 В и отключает при падении ниже 12,8 В. Это предотвращает разряд основной батареи. Альтернатива – DC-DC зарядное устройство, которое стабилизирует напряжение и обеспечивает равномерный заряд обоих АКБ даже при работе двигателя на холостых оборотах.
Кабели для подключения должны быть сечением не менее 25 мм² для токов до 100 А и 35 мм² для нагрузок свыше 150 А. Используйте медные провода с термостойкой изоляцией и обжимные наконечники. Основные соединения: плюс второго аккумулятора – к реле или контроллеру, минус – к кузову или минусовой шине. Избегайте последовательного подключения батарей, так как это приведет к неравномерному заряду и сокращению ресурса.
После монтажа проверьте систему мультиметром: напряжение на обоих аккумуляторах должно быть одинаковым при работающем двигателе. Если разница превышает 0,2 В, отрегулируйте контроллер или замените реле. Для AGM и гелевых батарей используйте зарядные устройства с алгоритмом IUoU, чтобы избежать перезаряда. Периодически контролируйте уровень заряда и состояние клемм – окисление увеличивает сопротивление и снижает эффективность системы.
Как выбрать подходящий аккумулятор для дополнительной установки
Первым критерием становится совместимость с основным аккумулятором. Напряжение второго АКБ должно строго соответствовать бортовой сети автомобиля – 12 В для легковых машин, 24 В для грузовиков. Емкость выбирайте в пределах 70–100% от основного, чтобы избежать дисбаланса при зарядке и разрядке. Например, если штатный аккумулятор 70 А·ч, оптимальным будет второй на 50–70 А·ч. Превышение емкости более чем на 20% приведет к недозаряду основного АКБ из-за ограничений генератора.
Тип аккумулятора зависит от условий эксплуатации. Для постоянной нагрузки (лебедки, мощная аудиосистема) подойдут AGM или гелевые модели – они выдерживают глубокие разряды и имеют низкий саморазряд. Свинцово-кислотные (WET) дешевле, но требуют регулярного обслуживания и чувствительны к вибрации. Литий-железо-фосфатные (LiFePO4) легче на 60–70%, но нуждаются в специальном контроллере заряда и стоят в 3–5 раз дороже.
Габариты и полярность критичны при установке в ограниченном пространстве. Измерьте доступное место под капотом, багажником или салоном, учитывая высоту с клеммами. Прямая полярность (плюс справа) встречается чаще, но на некоторых азиатских моделях используется обратная. Ошибка приведет к необходимости удлинять провода, что увеличит сопротивление и потери напряжения. Для монтажа в багажнике выбирайте АКБ с герметичным корпусом, чтобы избежать утечек электролита.
Пусковой ток второго аккумулятора не обязательно должен совпадать с основным, если он не участвует в запуске двигателя. Для резервного питания достаточно 400–600 А (EN), тогда как для параллельного подключения к стартеру потребуется не менее 700 А. Обратите внимание на стандарты измерения: DIN (европейский) дает заниженные значения по сравнению с EN или SAE. Разница в 100–150 А может быть критичной при холодном пуске.
Температурный диапазон эксплуатации важен для регионов с экстремальным климатом. Стандартные АКБ теряют до 50% емкости при –20°C, а AGM и гелевые – не более 20%. Если машина хранится на улице зимой, выбирайте модели с рабочей температурой до –40°C. Летом перегрев свыше +50°C ускоряет сульфатацию пластин, поэтому для южных регионов предпочтительны аккумуляторы с термостойким корпусом и вентиляцией.
Дополнительные функции влияют на долговечность и безопасность. Встроенный индикатор заряда упрощает контроль состояния, а клапан сброса давления предотвращает взрыв при перезаряде. Для установки в салоне или багажнике обязательны модели с двойной изоляцией клемм и защитой от короткого замыкания. Некоторые производители предлагают АКБ с интегрированным BMS (системой управления батареей), которая автоматически отключает нагрузку при критическом разряде.
Бренд и гарантия – косвенные, но важные показатели надежности. Средний срок службы AGM-аккумуляторов – 5–7 лет, гелевых – до 10 лет, LiFePO4 – 8–12 лет. Гарантия от 2 лет и более говорит о качестве сборки. Избегайте малоизвестных производителей: дешевые АКБ часто имеют скрытые дефекты пластин или некачественный электролит. Проверенные марки – Optima, Varta, Bosch, Exide, а для литиевых – Winston, CALB, LiTime.
Необходимые инструменты и материалы для монтажа второго аккумулятора
Для установки второго аккумулятора потребуются: набор гаечных ключей (10–13 мм для клемм, 17–19 мм для крепления), торцевые головки с трещоткой, отвёртки (плоская и крестовая), кусачки-бокорезы, стриппер для зачистки проводов, мультиметр (с диапазоном измерения до 20 В), изолента или термоусадочные трубки (диаметр 10–15 мм), медные кабеля сечением не менее 25 мм² (длина зависит от расстояния между аккумуляторами и точкой подключения), предохранитель на 100–150 А с держателем, реле развязки (12 В, 100–200 А) или диодный изолятор, алюминиевые или медные наконечники для опрессовки кабелей, болты М8–М10 с гайками и шайбами (оцинкованные), антикоррозийная смазка (например, Литол-24), пластиковые хомуты для фиксации проводов, защитный кожух для аккумулятора (если монтаж в багажнике или под капотом).
Выбор сечения кабеля критичен: при длине до 2 м и токе 100 А достаточно 25 мм², при 3–4 м – 35 мм², свыше 5 м – 50 мм². Наконечники опрессовывайте гидравлическим прессом или мощными клещами – пайка не обеспечивает механической прочности. Предохранитель устанавливайте максимально близко к основному аккумулятору, реле развязки – между двумя батареями, чтобы исключить обратные токи. Для автомобилей с системой Start-Stop используйте AGM-аккумулятор аналогичной ёмкости и технологии.
Определение оптимального места размещения второго аккумулятора в автомобиле
Выбор места для второго аккумулятора зависит от конструкции автомобиля, типа кузова и доступного пространства. В легковых автомобилях с кузовом седан или хэтчбек наиболее распространённые варианты – багажник или подкапотное пространство. Внедорожники и пикапы позволяют рассмотреть установку в грузовом отсеке, под сиденьями или даже в нишах кузова, если они защищены от влаги и механических повреждений.
Ключевые требования к месту установки:
- Температурный режим: аккумулятор не должен подвергаться нагреву свыше +50°C или охлаждению ниже -20°C. Подкапотное пространство летом прогревается до +70°C, поэтому требуется теплоизоляция или вентиляция.
- Защита от вибрации: крепление должно гасить колебания, особенно на неровных дорогах. Используйте штатные кронштейны или демпфирующие подложки из резины.
- Доступность для обслуживания: расстояние до основного аккумулятора не должно превышать 1,5–2 метра, чтобы минимизировать потери напряжения в силовых проводах.
- Безопасность: исключите контакт с движущимися частями двигателя, топливными магистралями и выхлопной системой. Расстояние до горячих элементов – не менее 15 см.
В багажнике аккумулятор размещают в боковых нишах или под полом, если там предусмотрены штатные крепления. Преимущества: стабильная температура, защита от грязи и влаги. Недостатки: увеличение массы задней части автомобиля, что может повлиять на управляемость. Для компенсации смещайте аккумулятор ближе к центру тяжести или используйте облегчённые модели (например, литий-железо-фосфатные).
Под капотом второй аккумулятор устанавливают рядом с основным, если позволяет место. Оптимально – в углу моторного отсека, где нет риска перегрева от радиатора или турбины. Пример: в автомобилях с V-образными двигателями свободное пространство часто остаётся между блоками цилиндров. Проверьте зазоры: минимальное расстояние до генератора – 20 см, до стартера – 30 см, чтобы избежать электромагнитных помех.
В грузовых автомобилях и фургонах аккумулятор монтируют на раме или в специальных отсеках под кузовом. Здесь критически важна герметичность: используйте влагозащищённые боксы с IP67 и дренажными отверстиями. Избегайте мест, где скапливается вода (например, над колёсными арками). Для длинномерных транспортных средств рассмотрите установку в средней части кузова, чтобы равномерно распределить нагрузку.
При выборе места учитывайте длину силовых кабелей. Для медных проводов сечением 35–50 мм² допустимое падение напряжения на 1 метр при токе 100 А – не более 0,1 В. Если расстояние превышает 3 метра, увеличьте сечение до 70 мм² или используйте алюминиевые провода с медным покрытием (например, марки АМГ). Крепите кабели пластиковыми хомутами через каждые 20–30 см, избегая острых кромок и подвижных элементов.
В автомобилях с системой Start-Stop или мощными аудиосистемами второй аккумулятор часто размещают в салоне – под передними сиденьями или за задним рядом. Преимущества: постоянная температура, защита от внешних воздействий. Недостатки: ограниченное пространство, риск повреждения при аварии. В этом случае используйте AGM-аккумуляторы с герметичным корпусом и вентиляционным шлангом, выведенным наружу.
Перед окончательной фиксацией проведите тестовое размещение: подключите аккумулятор временными проводами и проверьте работу системы при разных режимах (холостой ход, нагрузка). Измерьте напряжение на клеммах мультиметром: разница между основным и дополнительным аккумулятором не должна превышать 0,2 В. Если показатели нестабильны, пересмотрите место установки или схему подключения.
Подключение второго аккумулятора к электрической системе машины
Для подключения второго аккумулятора используйте силовой кабель сечением не менее 35 мм² (для токов до 200 А) или 50 мм² (при нагрузке свыше 200 А). Соедините положительную клемму основного аккумулятора с плюсовой клеммой дополнительного через предохранитель на 100–150 А, установленный в держателе на расстоянии не более 20 см от основной батареи. Минусовой провод подключите к общей массе автомобиля – выберите точку крепления на кузове или двигателе с чистой поверхностью, зачищенной до металла, и зафиксируйте болтом М8–М10 с гроверной шайбой. Изолируйте все соединения термоусадочной трубкой или лентой 3M Super 33+.
Для предотвращения разряда основного аккумулятора установите развязывающее реле с током срабатывания 80–120 А (например, VSR или сплит-зарядное реле на 140 А) между генератором и дополнительной батареей. Подключите управляющий провод реле к клемме D+ генератора или к проводу возбуждения (обычно тонкий провод с синей или красной изоляцией). Проверьте полярность подключения мультиметром перед первым запуском – напряжение на дополнительном аккумуляторе должно появляться только при работающем двигателе и составлять 13,8–14,4 В.

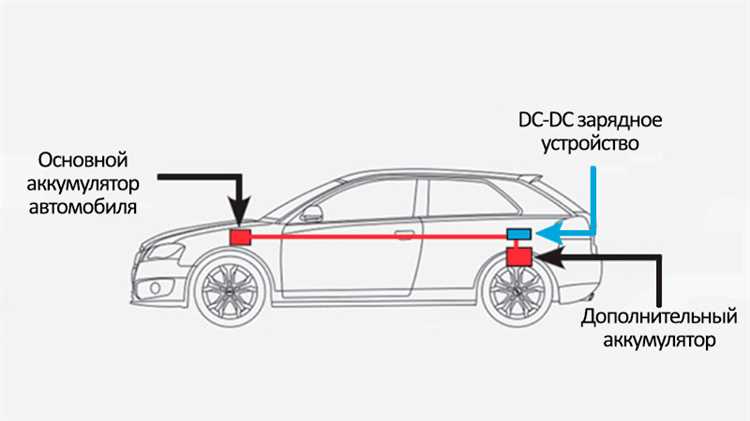

Установка разделительного реле или изолятора батарей
Разделительное реле (например, VSR – Voltage Sensitive Relay) или изолятор батарей (типа диодного разделителя) монтируется между основным и дополнительным аккумуляторами для предотвращения разряда основной батареи при питании потребителей от второй. Реле VSR срабатывает при достижении напряжения генератора 13,3–13,8 В, подключая вторую батарею к зарядке, и отключает её при падении напряжения ниже 12,8 В, исключая обратный ток. Для установки выберите реле с током не менее 100 А (например, Blue Sea ML-RBS или Victron BatteryProtect), закрепите его на металлической поверхности кузова вблизи аккумуляторов, используя болты М6 с гроверными шайбами. Подключите управляющий провод реле к клемме «+» основного аккумулятора, а силовые контакты – между генератором и второй батареей через кабель сечением не менее 35 мм² (для токов до 100 А).
Диодные изоляторы (например, Sure Power 1314-200) не требуют управляющего сигнала и работают за счёт падения напряжения на диодах (0,7–1 В), что снижает эффективность зарядки второй батареи на 5–8%. Установите изолятор на изолированную панель в моторном отсеке, подключив вход к генератору, а выходы – к основной и дополнительной батареям через предохранители на 150–200 А. Проверьте полярность: диоды пропускают ток только в одном направлении, ошибка приведёт к короткому замыканию. После монтажа замерьте напряжение на второй батарее при работающем двигателе – оно должно быть на 0,3–0,5 В ниже, чем на основной, что компенсируется регулятором напряжения генератора.
Проверка правильности подключения и тестирование системы
После завершения монтажа отключите основной аккумулятор, затем второй – в обратной последовательности подключения. Проверьте мультиметром напряжение на клеммах: при выключенном зажигании оно должно составлять 12,6–12,8 В на каждом из аккумуляторов, разница не более 0,1 В. Запустите двигатель и измерьте напряжение на холостых оборотах – 13,8–14,4 В на обоих источниках указывает на корректную работу реле развязки или диода. Если значения отличаются, проверьте контакты на окисление, затяжку клемм (момент 5–7 Н·м) и целостность предохранителей в цепи.
Тестируйте систему под нагрузкой: включите фары, обогрев стекла и аудиосистему на максимальную мощность. Напряжение не должно падать ниже 12,2 В на любом из аккумуляторов. При падении до 11,8 В или ниже отключите нагрузку и проверьте генератор (ток заряда должен быть 10–30 А в зависимости от модели). Запустите двигатель несколько раз подряд – если стартер крутит с одинаковой интенсивностью, система работает стабильно. Зафиксируйте показания мультиметра через 30 минут после остановки двигателя: саморазряд не должен превышать 0,1 В/час.
