Сила тока – ключевой параметр электрической цепи, определяющий количество заряда, проходящего через проводник за единицу времени. Знание точного значения тока в амперах необходимо для подбора сечения проводов, выбора защитных автоматов и предотвращения перегрузок. Если известны мощность (в ваттах) и напряжение (в вольтах), расчёт выполняется по формуле I = P / U, где I – ток в амперах, P – мощность, U – напряжение.
Для однофазных сетей переменного тока с активной нагрузкой (например, лампы накаливания, нагреватели) формула даёт точный результат. В трёхфазных системах или при наличии реактивной мощности (двигатели, трансформаторы) требуется учитывать коэффициент мощности (cos φ). В таких случаях применяют I = P / (U × cos φ × √3) для линейного напряжения или I = P / (U × cos φ) для фазного. Типичные значения cos φ: 0,8–0,9 для асинхронных двигателей, 1 для чисто активной нагрузки.
Пример: электродвигатель мощностью 3 кВт (3000 Вт) подключён к трёхфазной сети 380 В с cos φ = 0,85. Сила тока составит I = 3000 / (380 × 0,85 × 1,73) ≈ 5,4 А на фазу. Для бытовых приборов (220 В, cos φ ≈ 1) расчёт проще: чайник на 2 кВт потребляет I = 2000 / 220 ≈ 9,1 А. Всегда округляйте результат в большую сторону при выборе оборудования.
Погрешности возникают из-за неучтённых потерь, колебаний напряжения или нелинейных нагрузок (импульсные блоки питания). Для точных измерений используйте мультиметр в режиме амперметра, подключая его последовательно с нагрузкой. При проектировании систем учитывайте запас по току: для медных проводов допустимая плотность тока – 6–10 А/мм², для алюминиевых – 4–6 А/мм².
Какие формулы связывают ватты, вольты и амперы
- I = P / U – определяет силу тока при известных мощности и напряжении.
- U = P / I – позволяет найти напряжение, если известны мощность и ток.
Для цепей переменного тока с реактивными элементами (катушки, конденсаторы) формула усложняется: P = U × I × cosφ, где cosφ – коэффициент мощности (от 0 до 1). В бытовых расчётах его часто принимают за 1, но для точных вычислений в промышленных сетях значение берут из технической документации оборудования.
В трёхфазных системах формула мощности модифицируется с учётом линейного напряжения и тока: P = √3 × Uл × Iл × cosφ. Здесь Uл – линейное напряжение (например, 380 В), Iл – линейный ток. Для расчёта фазного тока при соединении «звезда» используют Iф = Iл, а при «треугольнике» – Iф = Iл / √3. Эти нюансы критичны при проектировании электропроводки или подборе автоматических выключателей.
Для быстрого перевода единиц без калькулятора запомните эмпирические соотношения: 1 кВт ≈ 4,55 А при 220 В (однофазная сеть) и ≈ 1,52 А при 380 В (трёхфазная сеть с cosφ = 1). При расчётах всегда уточняйте номинальное напряжение сети и тип нагрузки – активная (нагреватели, лампы накаливания) или реактивная (двигатели, трансформаторы), так как это влияет на выбор формулы и точность результата.
Как перевести мощность в ваттах в ток в амперах при известном напряжении
Формула для расчёта тока проста: разделите мощность в ваттах (P) на напряжение в вольтах (U). Результат даст силу тока в амперах (I). Например, прибор мощностью 600 Вт и напряжении 220 В потребляет 2,73 А (600 ÷ 220 = 2,73). Для постоянного тока (DC) формула работает без поправок, а для переменного (AC) учитывайте коэффициент мощности (cos φ), если он известен: I = P ÷ (U × cos φ).
При работе с трёхфазными сетями используйте скорректированную формулу: I = P ÷ (U × √3 × cos φ). Здесь U – линейное напряжение (обычно 380 В), а √3 ≈ 1,73. Например, двигатель мощностью 5 кВт (5000 Вт) при cos φ = 0,8 и напряжении 380 В потребляет 9,5 А (5000 ÷ (380 × 1,73 × 0,8) ≈ 9,5). Не округляйте промежуточные значения – это снижает точность.
Для бытовых расчётов достаточно базовой формулы, но в промышленных системах проверяйте номиналы оборудования: пусковые токи двигателей могут в 5–7 раз превышать рабочие. Используйте мультиметр для контроля реальных значений, особенно при подборе сечения проводов или защитных автоматов.
Пошаговый расчет силы тока для постоянного и переменного тока
Для постоянного тока формула расчета предельно проста: I = P / U, где I – сила тока в амперах, P – мощность в ваттах, U – напряжение в вольтах. Например, при мощности 60 Вт и напряжении 12 В ток составит 5 А. Убедитесь, что значения подставляются в базовых единицах: ватты, вольты, амперы – без приставок (кило-, милли-).
В цепях переменного тока однофазной сети учитывайте коэффициент мощности (cos φ). Формула принимает вид: I = P / (U × cos φ). Если cos φ неизвестен, используйте значение 0,8 для бытовых устройств (холодильники, насосы) и 0,95 для электронных приборов (компьютеры, телевизоры). При напряжении 220 В и мощности 1000 Вт с cos φ = 0,8 ток будет 5,68 А.
Для трехфазных систем расчет ведется по формуле: I = P / (√3 × U × cos φ). Здесь U – линейное напряжение (обычно 380 В), а √3 ≈ 1,73. При мощности 5 кВт и cos φ = 0,85 ток составит 8,9 А. Не путайте линейное и фазное напряжение: для фазного (220 В) формула не применяется.
При работе с двигателями или трансформаторами проверяйте паспортные данные – cos φ может варьироваться от 0,7 до 0,9 в зависимости от нагрузки. Для точного расчета используйте значение, указанное на шильдике оборудования. Если данные отсутствуют, берите минимальное значение (0,7) для запаса по току.
В сетях с нелинейными нагрузками (импульсные блоки питания, светодиодные драйверы) расчет по cos φ дает приблизительный результат. Для уточнения применяйте измерительные приборы: мультиметры с функцией True RMS или токовые клещи. Измеряйте ток под реальной нагрузкой, а не в режиме холостого хода.
При проектировании электропроводки добавляйте 20–30% к расчетному току для учета пусковых токов и возможных перегрузок. Например, для насоса с номинальным током 10 А выбирайте автоматический выключатель на 13–16 А. Игнорирование запаса приводит к ложным срабатываниям защиты или перегреву кабелей.
Для проверки расчетов используйте онлайн-калькуляторы с поддержкой постоянного и переменного тока, но сверяйте результаты с ручными вычислениями. Ошибки в формулах (например, пропуск √3 для трехфазных систем) приводят к занижению тока в 1,73 раза, что критично для выбора сечения проводов и защитных устройств.

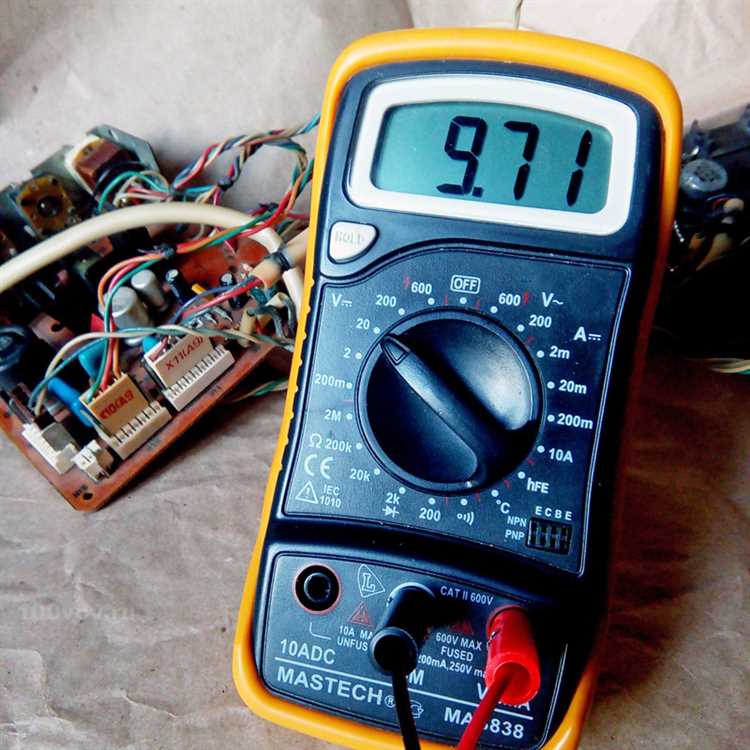

Какие данные нужны для вычисления ампер по ваттам и вольтам
Для расчёта силы тока в амперах (A) по мощности (ваттам) и напряжению (вольтам) требуется знать две ключевые величины: активную мощность устройства в ваттах (P) и напряжение в сети в вольтах (U). Формула вычисления проста: I = P / U, где I – искомый ток. Однако точность результата зависит от корректности исходных данных.
Мощность в ваттах указывается на шильдике оборудования или в технической документации. Для бытовых приборов она варьируется от 10 Вт (зарядное устройство) до 3000 Вт (электроплита). При отсутствии точных данных можно использовать усреднённые значения: 60 Вт для ламп накаливания, 200 Вт для компьютера, 1500 Вт для микроволновки. Важно учитывать, что некоторые устройства (например, холодильники) имеют пусковые токи, превышающие номинальные в 2–5 раз.
Напряжение сети зависит от типа электроустановки. В России и большинстве стран СНГ стандартное напряжение однофазной сети – 220 В, трёхфазной – 380 В. В США и Японии используют 120 В. Для расчётов берут фактическое напряжение, измеренное мультиметром, так как оно может отличаться от номинального на 5–10%. Например, при реальном напряжении 210 В вместо 220 В ток увеличится на 4,8%.
Если устройство работает на постоянном токе (DC), формула остаётся прежней, но напряжение указывается для конкретного источника: 5 В для USB, 12 В для автомобильных аккумуляторов, 48 В для телекоммуникационного оборудования. Для переменного тока (AC) при наличии реактивной нагрузки (двигатели, трансформаторы) учитывают коэффициент мощности (cos φ), который снижает эффективную мощность. В таких случаях формула принимает вид: I = P / (U × cos φ). Типичные значения cos φ: 0,8–0,9 для асинхронных двигателей, 0,5–0,7 для сварочных аппаратов.
При работе с трёхфазными системами расчёт ведётся для одной фазы. Мощность делится на 3, а напряжение берётся фазное (220 В) или линейное (380 В) в зависимости от схемы подключения. Например, для электродвигателя мощностью 9 кВт при линейном напряжении 380 В и cos φ = 0,8 ток одной фазы составит: I = 9000 / (3 × 380 × 0,8) ≈ 16,8 А. Ошибка в выборе напряжения (фазное вместо линейного) приведёт к завышению тока в √3 раз.
Для точных расчётов также учитывают КПД устройства (η), особенно для электродвигателей и насосов. Формула с учётом КПД: I = P / (U × cos φ × η). Например, двигатель мощностью 5 кВт с КПД 90% и cos φ = 0,85 при напряжении 380 В потребляет ток: I = 5000 / (380 × 0,85 × 0,9) ≈ 17,2 А. Игнорирование КПД занизит расчётный ток на 10–15%.
Дополнительные данные могут потребоваться при расчёте сечения кабеля или выборе защитных автоматов. Например, для пусковых токов двигателей используют кратность пускового тока (k), указанную в паспорте. Тогда максимальный ток: Iпуск = Iном × k. Для асинхронных двигателей k = 5–7. Эти параметры критичны при проектировании электросетей, чтобы избежать ложных срабатываний автоматов или перегрева проводки.

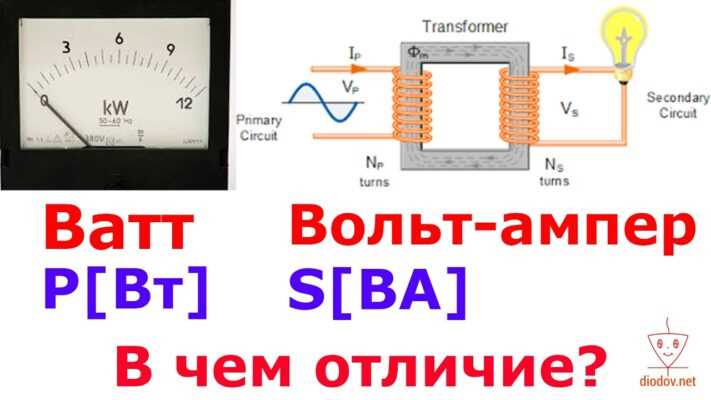

Как учесть коэффициент мощности при расчетах для переменного тока
Типовые значения cos φ для распространенных устройств:
- Электродвигатели (асинхронные): 0,7–0,9 в зависимости от нагрузки;
- Трансформаторы: 0,8–0,95;
- Лампы накаливания и нагревательные элементы: 1 (активная нагрузка);
- Компьютеры и импульсные блоки питания: 0,6–0,75;
- Сварочные аппараты: 0,3–0,6.
Если точное значение неизвестно, используйте консервативную оценку: 0,8 для промышленного оборудования и 0,7 для бытовой техники. Это снизит риск перегрузки проводки.
Для коррекции низкого cos φ применяют конденсаторные батареи или синхронные компенсаторы. Например, при cos φ = 0,6 и мощности 10 кВт для компенсации до 0,95 потребуется конденсатор емкостью ~50 мкФ на фазу (при напряжении 380 В). Расчет ведется по формуле: Qc = P × (tg φ1 – tg φ2), где Qc – реактивная мощность конденсаторов (вар), φ1 и φ2 – углы до и после компенсации.
Измерение cos φ проводят с помощью фазометров или анализаторов качества электроэнергии. При отсутствии приборов можно использовать косвенный метод: замерить активную мощность (ваттметром) и полную мощность (вольтметром и амперметром), затем вычислить cos φ как P / (U × I). Погрешность такого метода – до 5%, что допустимо для предварительных расчетов.
В трехфазных сетях формула расчета тока с учетом cos φ модифицируется: I = P / (√3 × U × cos φ). Здесь U – линейное напряжение (380 В), а √3 учитывает сдвиг фаз. При несимметричной нагрузке расчет ведут для каждой фазы отдельно, используя фазное напряжение (220 В) и соответствующие токи.

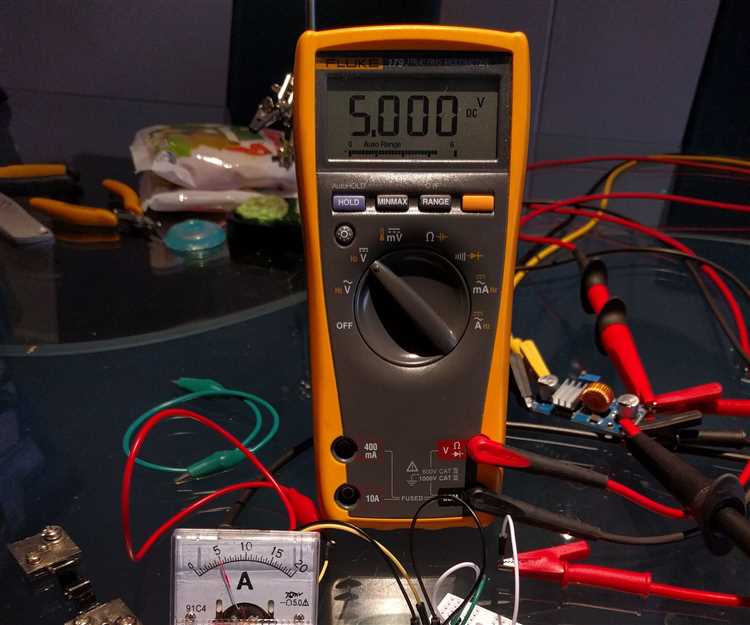

Типичные ошибки при определении силы тока по мощности и напряжению
Первая и самая распространённая ошибка – игнорирование коэффициента мощности (cos φ) в цепях переменного тока. Формула I = P / U работает только для постоянного тока или активной нагрузки (например, лампы накаливания). Для двигателей, трансформаторов или люминесцентных ламп с cos φ = 0,7–0,9 реальный ток будет выше расчётного на 10–40%. Пренебрежение этим параметром приводит к перегрузке проводки или срабатыванию защитных автоматов.
Неправильный выбор единиц измерения – вторая частая проблема. Мощность в киловаттах (кВт) нельзя подставлять в формулу напрямую: 1 кВт = 1000 Вт. Ошибка на порядок искажает результат. Например, при P = 2 кВт и U = 220 В ток составит не 10 А (2000 / 220), а 9,09 А (2000 / 220). Разница критична при подборе сечения кабеля или номинала предохранителя.
Смешивание линейного и фазного напряжения в трёхфазных сетях – третья ловушка. Для расчёта тока в фазе используют формулу I = P / (√3 × U × cos φ), где U – линейное напряжение (380 В). Ошибка возникает, когда вместо √3 подставляют 1 или 3, что занижает ток на 73% или завышает на 173%. Например, при P = 10 кВт и cos φ = 0,8 реальный ток – 19 А, а не 26 А (если забыть √3) или 11 А (если взять U = 220 В).
Неучёт пусковых токов оборудования – четвёртая ошибка. Двигатели, компрессоры и насосы в момент запуска потребляют в 3–7 раз больше номинального тока. Расчёт по паспортной мощности без запаса приводит к ложным срабатываниям автоматов. Для асинхронных двигателей пусковой ток указывают в документации; при её отсутствии принимают 6-кратное превышение.
Использование средних значений напряжения без проверки реальных параметров сети – пятая проблема. Напряжение в розетке может колебаться от 200 до 240 В. При P = 1000 Вт и U = 220 В ток – 4,55 А, но при U = 200 В он возрастает до 5 А. Разница в 10% критична для чувствительных устройств. Измеряйте напряжение мультиметром перед расчётами.
Пренебрежение температурными поправками для проводников – шестая ошибка. Сопротивление меди и алюминия растёт с нагревом, увеличивая потери напряжения. При длине кабеля свыше 10 м и токе более 10 А падение напряжения может достигать 5–10%. Это снижает фактическое напряжение на нагрузке, заставляя её потреблять больший ток. Для компенсации используют формулу ΔU = (2 × L × I × ρ) / S, где L – длина, ρ – удельное сопротивление, S – сечение.
Неправильное округление результатов – седьмая ошибка. Ток в 4,545 А нельзя округлять до 4 А при выборе автомата: это приведёт к его постоянному срабатыванию. Для защитных устройств номинал выбирают с запасом 10–20% от расчётного значения. Например, при токе 4,55 А подойдёт автомат на 6 А, а не на 5 А.
Игнорирование параллельных нагрузок – восьмая ошибка. При подключении нескольких устройств к одной линии их токи суммируются. Например, два прибора по 500 Вт при 220 В создадут общий ток 4,55 А, а не 2,27 А. Ошибка приводит к перегрузке линии, если сечение провода рассчитано на одно устройство. Всегда суммируйте мощности или токи параллельных нагрузок перед расчётом.
Примеры расчета ампер для бытовых и промышленных устройств
Для электрического чайника мощностью 2000 Вт, работающего от сети 220 В, сила тока составит 9,09 А. Расчет прост: делим ватты на вольты (2000 ÷ 220). При выборе удлинителя проверяйте его номинал – не менее 10 А, чтобы избежать перегрева. Модели с тонким сечением проводов (менее 1,5 мм²) для таких нагрузок не подходят.
Промышленный компрессор на 5,5 кВт при напряжении 380 В потребляет 8,31 А на фазу. Здесь используется формула для трехфазной сети: мощность делится на произведение напряжения и √3 (5500 ÷ (380 × 1,73)). Учитывайте пусковые токи – они могут превышать номинальные в 3–5 раз, поэтому автоматический выключатель выбирайте с запасом (например, 16 А вместо 10 А).
Светодиодная лампа на 12 В и 6 Вт потребляет 0,5 А. При подключении через блок питания проверяйте его выходной ток: если он рассчитан на 1 А, к нему можно подключить до двух таких ламп. Для систем освещения с десятками ламп суммируйте мощности и выбирайте источник питания с запасом 20–30% во избежание перегрузки.
Бытовая электроплита с четырьмя конфорками и духовкой может иметь суммарную мощность 8 кВт. При напряжении 220 В ток достигает 36,36 А. Для таких устройств требуется отдельная линия с медным кабелем сечением не менее 6 мм² и автоматом на 40 А. Использование алюминиевой проводки или меньшего сечения приведет к нагреву и риску возгорания.
Циркулярная пила мощностью 1,5 кВт на 220 В потребляет 6,82 А. При работе от генератора убедитесь, что его мощность не менее 2 кВт – пусковые токи инструмента могут кратковременно превышать номинальные. Для стабильной работы подключайте пилу напрямую, избегая удлинителей с высоким сопротивлением.
Трехфазный электродвигатель на 7,5 кВт при 380 В имеет номинальный ток 11,4 А на фазу. Однако при запуске ток может достигать 50–70 А. Для защиты используйте тепловое реле с регулировкой в диапазоне 12–16 А и автоматический выключатель типа D с характеристикой срабатывания при 6–10-кратном превышении номинала.
Зарядное устройство для электромобиля мощностью 7,4 кВт при напряжении 220 В потребляет 33,64 А. Для его подключения необходима выделенная линия с кабелем 10 мм² и дифференциальным автоматом на 40 А с током утечки 30 мА. При установке в гараже или на улице используйте влагозащищенные розетки и герметичные коробки для соединений.
