Поломка кнопки стеклоподъемника – распространенная проблема, особенно в автомобилях старше 5–7 лет. Чаще всего отказывают мотор-редукторы, перегорают предохранители или повреждаются провода в гофре двери. Если стекло застряло в нижнем положении, а кнопка не реагирует, действовать нужно быстро: в дождь или мороз последствия могут быть критичными.
Первое, что стоит проверить, – предохранитель. В большинстве моделей за стеклоподъемники отвечает отдельный элемент на 20–30 А, расположенный в блоке под капотом или в салоне. Например, в Volkswagen Golf IV это предохранитель №14, в Toyota Camry – №22. Если он перегорел, замените его на аналогичный по номиналу. Не используйте «жучки» – это чревато возгоранием проводки.
Если предохранитель цел, попробуйте активировать стекло с кнопки на другой двери. В некоторых авто (например, Renault Logan, Hyundai Solaris) используется общий блок управления, и сбой может быть локальным. Если стекло реагирует на соседнюю кнопку, проблема в проводке или мотор-редукторе неисправной двери. В таком случае потребуется разбор обшивки и проверка контактов мультиметром.
В экстренной ситуации стекло можно поднять вручную. Для этого снимите декоративную заглушку с внутренней ручки двери и открутите болты крепления обшивки (обычно 2–4 шт.). Отсоедините разъемы динамика и подсветки, затем аккуратно отогните пластик. Найдите мотор-редуктор – он крепится к металлическому каркасу двери на 2–3 винтах. Вращайте шестерню редуктора по часовой стрелке с помощью плоскогубцев или ключа на 10 мм. Один полный оборот поднимает стекло на 3–5 см.
Если мотор гудит, но стекло не движется, вероятно, износился пластиковый тросик или сломались направляющие. В этом случае без демонтажа механизма не обойтись. В автомобилях с тросовым приводом (например, Lada Granta, Kia Rio) проверьте натяжение троса – он должен быть упругим, без провисаний. В моделях с реечным механизмом (Volkswagen Passat, Skoda Octavia) осмотрите зубчатую рейку на предмет сколов.
После временного решения обязательно замените неисправные компоненты. Стоимость нового мотор-редуктора – от 1 500 до 5 000 рублей, в зависимости от марки авто. Ремонт обойдется дешевле, если заменить только щетки двигателя или шестерню. Не откладывайте поездку в сервис: заклинившее стекло может привести к перегреву мотора и короткому замыканию.
Проверка предохранителя и электрической цепи стеклоподъёмника
Если предохранитель цел, проверьте реле стеклоподъёмника. Оно находится в том же блоке и маркируется символом окна или надписью «Power Window». Снимите реле и вставьте вместо него заведомо исправное (например, от задних фар – если они работают). При отсутствии запасного реле прозвоните его мультиметром в режиме проверки сопротивления: между контактами 85 и 86 должно быть 50–120 Ом, а 30 и 87 – бесконечность (при отсутствии напряжения). Щелчок при подаче 12 В на контакты 85 и 86 подтвердит исправность.
Далее прозвоните проводку от блока управления до моторчика стеклоподъёмника. Отсоедините разъём моторчика и замерьте напряжение на контактах при нажатой кнопке: должно быть 12 В (плюс) и масса (минус). Если напряжение отсутствует, ищите обрыв в жгуте проводов – чаще всего повреждения возникают в гофре между дверью и стойкой кузова. Используйте мультиметр в режиме прозвонки: сопротивление исправного провода не должно превышать 1 Ом. Особое внимание уделите «земле» – окисление контакта на кузове вызывает отказ всей цепи.
При исправной проводке проверьте кнопку управления. Демонтируйте её с двери и разберите корпус – под клавишей часто скапливается пыль или влага, нарушающая контакт. Зачистите дорожки на плате мелкозернистой наждачной бумагой (P1000) и протрите спиртом. Если кнопка неразборная, замените её целиком – стоимость новой не превышает 500–1500 рублей. Перед установкой нанесите на контакты силиконовую смазку для защиты от коррозии.
Использование ручного режима работы стеклоподъёмника
Если электрический стеклоподъёмник отказал, ручной режим остаётся единственным способом поднять стекло без демонтажа дверной карты. В большинстве автомобилей механизм приводится в действие вращением шестерни редуктора вручную – для этого потребуется доступ к мотор-редуктору через технологическое отверстие в двери. Обычно оно закрыто заглушкой или съёмной панелью, которую можно поддеть плоской отвёрткой.
Для вращения шестерни используйте ключ на 8 или 10 мм (зависит от модели авто) либо специальный инструмент – шестигранник или торцевую головку. Шестерня расположена на валу мотор-редуктора; вращать её нужно по часовой стрелке для подъёма стекла. Если стекло не двигается, проверьте, не заклинило ли его в направляющих – иногда достаточно лёгкого постукивания по стеклу ладонью, чтобы сдвинуть его с места.
В некоторых автомобилях (например, Volkswagen Golf IV, Renault Logan) ручной привод реализован через пластиковую рукоятку, выведенную на дверную карту. Она соединена с тросовым механизмом – вращайте её по часовой стрелке до упора, затем обратно на четверть оборота, чтобы снять нагрузку с троса. Избегайте резких движений: трос может порваться, если стекло заклинило.
Если шестерня не поддаётся, нанесите на вал мотор-редуктора проникающую смазку (WD-40, LIQUI MOLY LM-40) и подождите 10–15 минут. При сильном окислении допустимо лёгкое постукивание по корпусу редуктора молотком через деревянную проставку – это поможет разрушить коррозию. Не применяйте силу: пластиковые шестерни легко ломаются, особенно в мороз.
После подъёма стекла зафиксируйте его в верхнем положении подручными средствами. Подойдёт деревянный брусок, зажатый между стеклом и уплотнителем, или скотч, наклеенный на стекло и дверной проём. Это предотвратит самопроизвольное опускание из-за вибрации или неисправного замка двери.
В автомобилях с тросовым стеклоподъёмником (например, Lada Granta, Hyundai Solaris) ручной режим требует синхронного вращения двух шестерён на верхнем и нижнем роликах. Для этого снимите заглушку с внутренней стороны двери и вставьте отвёртку в шлицы обеих шестерён. Вращайте их одновременно, контролируя движение стекла – перекос приведёт к заклиниванию троса.
Если стекло поднято не до конца, а механизм уже не проворачивается, проверьте состояние направляющих. Часто причиной становится засохшая смазка или мусор в пазах. Очистите их с помощью отвёртки и ветоши, затем нанесите силиконовую смазку (например, CRC Silicone Lubricant). Избегайте использования литола или солидола – они притягивают пыль и быстро густеют.
После восстановления работоспособности механизма временно зафиксируйте кнопку стеклоподъёмника в нажатом положении скотчем или изолентой, чтобы исключить случайное опускание стекла. При первой возможности замените неисправный мотор-редуктор или блок управления – ручной режим не предназначен для постоянной эксплуатации и может привести к повреждению троса или шестерён.
Диагностика и замена неисправного моторчика стеклоподъёмника
Первым шагом проверьте предохранитель стеклоподъёмников – он расположен в монтажном блоке под капотом или в салоне (номер указан в руководстве по эксплуатации, например, F25 на 20 А для большинства моделей ВАЗ). Если предохранитель цел, снимите обшивку двери: открутите винты крепления (обычно 3–5 штук под заглушками) и отсоедините клипсы по периметру. Отключите разъём питания моторчика и подайте напрямую 12 В от аккумулятора – если мотор не реагирует, он неисправен. При работе мотора проверьте состояние шестерни редуктора: износ зубьев или заклинивание указывают на механическую поломку.
Для точной диагностики используйте мультиметр. Установите режим измерения сопротивления (200 Ом) и проверьте обмотки моторчика: нормальное значение – 2–5 Ом. Если сопротивление бесконечно или равно нулю, обмотка оборвана или замкнута. Проверьте также напряжение на разъёме при нажатии кнопки: должно быть 12 В. Отсутствие напряжения говорит о неисправности проводки или блока управления. В 70% случаев проблема кроется в окислении контактов разъёма – очистите их спиртом и контактной смазкой.
Замена моторчика требует демонтажа стеклоподъёмного механизма. Отсоедините стекло от направляющих, открутив болты крепления (обычно два на 10 мм). Снимите моторчик с редуктором, открутив 3–4 винта (размер головки – 7 или 8 мм). При установке нового моторчика совместите шестерню редуктора с зубчатым сектором механизма – неправильная установка приведёт к сбоям в работе. Затягивайте винты с усилием 8–10 Н·м, чтобы избежать перекоса.
После установки проверьте работу стеклоподъёмника без обшивки двери. Если стекло движется рывками, смажьте направляющие силиконовой смазкой и отрегулируйте натяжение троса (для тросиковых систем). В реечных механизмах проверьте зацепление шестерни с рейкой – зазор не должен превышать 0,5 мм. При сборке двери установите уплотнительные резинки на место, чтобы избежать попадания влаги на моторчик.
Выбор нового моторчика зависит от модели автомобиля. Для отечественных авто (ВАЗ, ГАЗ) подходят моторчики производства «АвтоВАЗ» или «КЗАТЭ» (артикул 2110-6104020 для ВАЗ-2110). Для иномарок используйте оригинальные запчасти или аналоги от Bosch (например, 0 390 202 001 для VW Golf IV). Избегайте дешёвых китайских моторчиков – их ресурс редко превышает 10 000 циклов подъёма-опускания, тогда как оригинальные выдерживают 50 000–100 000 циклов.
Временное решение с помощью плоскогубцев или отвёртки
Если кнопка управления стеклоподъёмником вышла из строя, а заменить её сразу невозможно, механическое воздействие на шестерню редуктора – один из способов поднять стекло. Для этого потребуется снять дверную карту, чтобы получить доступ к внутреннему механизму. В большинстве автомобилей крепление панели держится на пластиковых клипсах и винтах под обшивкой ручки двери – их расположение можно уточнить по сервисной документации для конкретной модели.
После демонтажа обшивки найдите редуктор стеклоподъёмника – обычно это пластиковая или металлическая коробка с зубчатой передачей. В центре шестерни есть шлиц или шестигранное отверстие, предназначенное для ручного вращения. Вставьте в него плоскую отвёртку или губки плоскогубцев, удерживая инструмент под углом 90 градусов к оси вращения. Поворачивайте по часовой стрелке короткими рывками, контролируя подъём стекла – резкие движения могут сорвать зубья шестерни.
- Используйте отвёртку с широким жалом (5–7 мм) – узкая может соскользнуть и повредить механизм.
- Плоскогубцы берите с изолированными ручками, чтобы избежать случайного замыкания проводки в двери.
- Не прилагайте чрезмерных усилий – если шестерня не проворачивается, проверьте, не заблокировано ли стекло посторонними предметами или обледенением.
Если стекло опустилось не полностью, а лишь частично, попробуйте сначала поднять его вручную, нажав на нижний край. Это снизит нагрузку на редуктор и облегчит вращение шестерни. В некоторых моделях (например, Volkswagen Golf IV или Renault Logan) редуктор расположен неудобно – в таких случаях удобнее использовать торцевую головку на 10 мм с трещоткой вместо отвёртки.
После подъёма стекла зафиксируйте его в верхнем положении подручными средствами: подложите под стекло деревянный брусок или закрепите малярным скотчем к уплотнителю. Не оставляйте механизм в нагруженном состоянии – при первой возможности замените неисправную кнопку или мотор стеклоподъёмника, так как временное решение не рассчитано на длительную эксплуатацию.

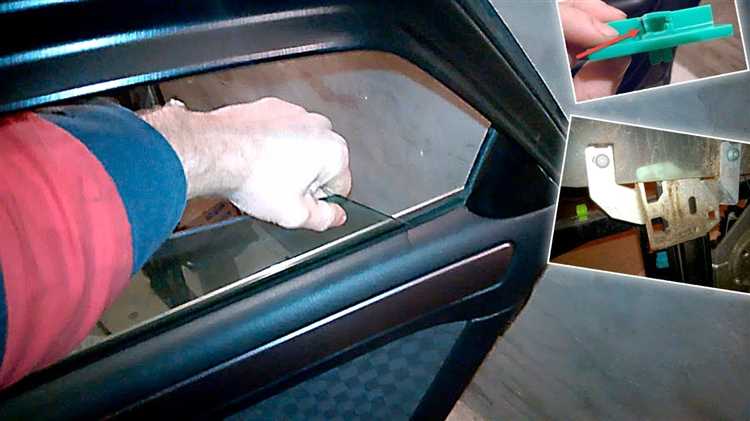

Подача питания напрямую на мотор стеклоподъёмника
Отключите аккумулятор перед началом работ. Снимите обшивку двери, чтобы получить доступ к мотору стеклоподъёмника – обычно он крепится на 2–3 болтах или саморезах. Найдите контакты мотора: у большинства моделей это два провода (плюс и минус), реже – три (если есть концевик). Подключите к ним провода от внешнего источника питания на 12 В (например, от аккумулятора или блока питания) с соблюдением полярности. Для проверки используйте мультиметр: напряжение на моторе должно быть в пределах 11,5–14 В. Если стекло не движется, мотор неисправен; если двигается рывками – возможно, износ щёток или заклинивание механизма.
При подаче питания избегайте длительной работы мотора без нагрузки – это приводит к перегреву. Если стекло поднимается, но останавливается на полпути, проверьте направляющие на наличие грязи или деформаций. Для временного решения используйте провода с зажимами типа «крокодил», но для постоянного подключения замените повреждённые участки проводки или установите реле, чтобы разгрузить кнопку. Не подавайте напряжение выше 14 В – это выведет мотор из строя.
Поиск и устранение обрыва проводки в двери
Обрыв проводки в двери чаще всего происходит в гофре между стойкой кузова и дверью – участок длиной 15–25 см, где провода постоянно изгибаются. Начните с визуального осмотра: снимите обшивку двери и отсоедините разъем блока управления стеклоподъемником. Проверьте целостность изоляции на каждом проводе – трещины, потертости или оплавления указывают на место повреждения. Если внешних признаков нет, используйте мультиметр в режиме прозвонки (200 Ом) или проверки напряжения (20 В DC).
Для диагностики потребуется схема электропроводки вашей модели. Например, у большинства автомобилей VAG (VW, Skoda, Audi) за работу стеклоподъемника отвечают провода:
- Питание мотора: красный (+12 В) и черный (масса).
- Сигнальные провода от кнопки: желтый и зеленый (для подъема/опускания).
- Дополнительные линии: синий (подсветка кнопки), коричневый (общая масса).
Отсоедините разъем в двери и прозвоните каждый провод от блока управления до мотора. Сопротивление исправного провода не должно превышать 1–2 Ом.
Если обрыв обнаружен в гофре, аккуратно разрежьте ее вдоль ножом или канцелярским лезвием. Разведите провода, найдите поврежденный участок и зачистите изоляцию на 10–15 мм с обеих сторон. Соедините жилы методом скрутки с последующей пайкой или используйте обжимные гильзы (сечение 0,5–1,0 мм²). Изолируйте место соединения термоусадочной трубкой диаметром 3–4 мм – обычная изолента не обеспечит герметичность.
При обрыве внутри двери проверьте трассу проводов от разъема до мотора. Частые места повреждений:
- Перегиб у петли двери – провода ломаются от многократных открываний.
- Крепление к металлическому каркасу – острые края прорезают изоляцию.
- Зона возле динамика – вибрация приводит к перетиранию проводов о кромки отверстий.
Восстановите поврежденный участок, зафиксировав провода пластиковыми хомутами или гофрой диаметром 8–10 мм. Избегайте натяжения – оставьте запас длины 3–5 см для свободного хода двери.
После ремонта проверьте работу стеклоподъемника под нагрузкой. Если стекло движется рывками или останавливается, проблема может быть в окисленных контактах разъема. Зачистите их мелкозернистой наждачной бумагой (P1000) или специальным спреем для контактов (например, Liqui Moly Electronic-Spray). При отсутствии эффекта замените разъем – универсальные колодки с шагом 2,54 мм подходят для большинства автомобилей.
Для профилактики повторных обрывов установите дополнительную защиту проводов. В гофру между дверью и стойкой вставьте спираль из стальной проволоки диаметром 1,5–2 мм – она примет на себя нагрузку при изгибах. Внутри двери закрепите провода вдоль штатных креплений, избегая контакта с подвижными механизмами. Периодически (раз в 20–30 тыс. км) осматривайте состояние проводки – своевременное обнаружение микротрещин предотвратит серьезные поломки.
