В Mazda 5 (2005–2015 гг.) предохранители распределены по двум основным блокам: салонному и подкапотному. Салонный блок находится под панелью приборов с левой стороны, за крышкой, которую можно снять без инструментов. Подкапотный блок расположен в моторном отсеке рядом с аккумулятором, под пластиковой крышкой с защёлками. Каждый предохранитель защищает конкретную электрическую цепь – от освещения до системы впрыска.
Перед заменой предохранителя определите неисправную цепь по симптомам: неработающие фары, отказ прикуривателя или сбой в работе климат-контроля. В руководстве по эксплуатации Mazda 5 указаны номиналы предохранителей (например, 10А, 15А, 20А) и их назначение. Используйте только предохранители с идентичным номиналом – завышенный ток приведёт к повреждению проводки или возгоранию.
Для замены потребуются плоскогубцы с изолированными ручками или специальный пластиковый пинцет, который часто идёт в комплекте с автомобилем. Отключите зажигание и аккумулятор, если работаете с высоковольтными цепями (например, ABS или топливный насос). Проверьте предохранитель визуально: перегоревший имеет разорванную нить внутри. Если новый предохранитель сразу перегорает, ищите короткое замыкание в цепи – прозвоните провода мультиметром или обратитесь к электрику.
В салонном блоке особое внимание уделите предохранителям F21 (10А, стоп-сигналы), F28 (15А, прикуриватель) и F34 (10А, аудиосистема). В подкапотном блоке критичны предохранители №1 (80А, генератор), №10 (30А, вентилятор радиатора) и №15 (10А, система зажигания). При систематических перегораниях одного и того же предохранителя проверьте реле, контакты разъёмов и состояние проводки на предмет окисления или перетирания.
Предохранители Мазда 5: расположение и замена
В Мазда 5 (2005–2015 гг.) основные блоки предохранителей расположены в двух местах: под капотом и в салоне. Подкапотный блок находится с правой стороны моторного отсека, рядом с аккумулятором, и закрыт пластиковой крышкой с маркировкой. В салоне блок размещён под панелью приборов слева от рулевой колонки – доступ к нему открывается после снятия защитной крышки, зафиксированной защёлками.
Для замены предохранителя выполните следующие действия:
- Отключите зажигание и выньте ключ из замка.
- С помощью пинцета (обычно встроен в блок) извлеките неисправный предохранитель – проверьте целостность нити на просвет.
- Установите новый предохранитель того же номинала (указан на крышке блока или в руководстве по эксплуатации).
- Проверьте работоспособность соответствующей системы.
Не используйте предохранители с большим номиналом – это может привести к возгоранию проводки.
Наиболее часто перегорают предохранители, отвечающие за прикуриватель (15A, салонный блок, позиция F21), ближний свет (10A, подкапотный блок, позиция №10) и систему климат-контроля (20A, салонный блок, F34). Если предохранитель перегорает повторно, проверьте цепь на короткое замыкание мультиметром или обратитесь к электрику. Для диагностики используйте схему расположения предохранителей, приведённую на внутренней стороне крышки блока или в сервисной документации.

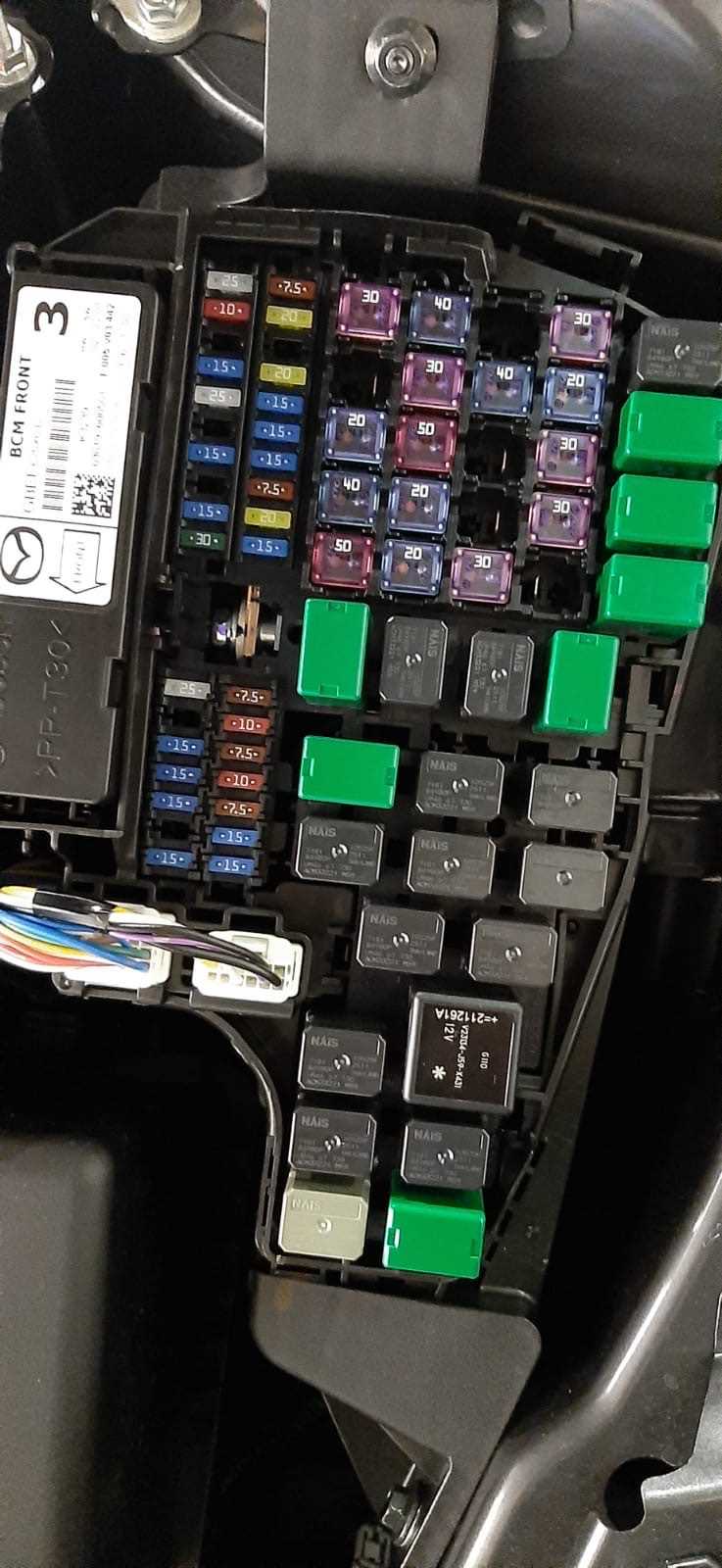

Какие предохранители установлены в Мазда 5 и их назначение
В Мазда 5 используются предохранители ножевого типа с номиналами от 5 до 40 А, расположенные в двух основных блоках: под капотом (главный блок) и в салоне (слева от рулевой колонки). Главный блок содержит силовые предохранители для систем двигателя, ABS, кондиционера и фар, например, 30 А для вентилятора радиатора и 20 А для топливного насоса. В салонном блоке сосредоточены предохранители для электроники: 10 А – приборная панель, 15 А – аудиосистема, 7,5 А – подсветка салона. Номинал указан на корпусе предохранителя и в инструкции к автомобилю.
Ключевые предохранители требуют особого внимания: IG1 (30 А) защищает цепь зажигания и стартера, ECU (10 А) – блок управления двигателем, а HORN (15 А) – клаксон. При выходе из строя этих элементов автомобиль может не заводиться или терять критические функции. Для проверки используйте мультиметр или визуально осмотрите плавкую вставку – при перегорании она будет разорвана. Заменяйте только на предохранители с идентичным номиналом, иначе рискуете повредить проводку.
Некоторые предохранители дублируют функции или имеют смежное назначение, например, 10 А для стоп-сигналов и заднего хода. При частых перегораниях проверьте соответствующую цепь на короткое замыкание: осмотрите провода на повреждения, разъемы на окисление, а при необходимости – прозвоните участок схемы. В Мазда 5 редко, но встречаются предохранители с нестандартными номиналами (например, 25 А для обогрева заднего стекла), поэтому сверяйтесь с наклейкой на крышке блока или сервисной документацией.
Где находится основной блок предохранителей в салоне автомобиля
В Mazda 5 основной блок предохранителей салона расположен под панелью приборов с левой стороны, рядом с водительским сиденьем. Чтобы получить к нему доступ, откройте дверь водителя и найдите пластиковую крышку на нижней части торпедо. Она крепится на защелках – потяните её на себя, чтобы снять.
Блок закрыт черной крышкой с маркировкой предохранителей на внутренней стороне. На ней указаны номера, номиналы и назначение каждого элемента. Если крышка отсутствует или повреждена, сверьтесь с руководством по эксплуатации Mazda 5 (раздел «Электрооборудование») или скачайте схему с официального сайта производителя.
Для удобства работы используйте фонарик – пространство под панелью узкое, а предохранители могут быть плохо видны при слабом освещении. Рекомендуется также надеть перчатки, чтобы не оставлять следов на контактах, что может привести к окислению.
В Mazda 5 первого поколения (2005–2010) блок предохранителей находится ближе к педалям, за небольшой нишей. Во втором поколении (2010–2015) его сместили чуть выше, под рулевой колонкой. Точное расположение зависит от года выпуска – уточняйте по VIN-коду автомобиля.
Перед заменой предохранителя обязательно выключите зажигание и отсоедините клемму аккумулятора, если работаете с цепями, связанными с системой питания или подушками безопасности. Используйте только предохранители с указанным на крышке номиналом – замена на более мощный может привести к возгоранию проводки.
Если после замены предохранитель снова перегорает, проверьте соответствующую электрическую цепь на короткое замыкание. Наиболее частые причины: поврежденная изоляция проводов, неисправные потребители (например, прикуриватель, подогрев сидений) или окисленные контакты в разъемах.
Для извлечения предохранителей используйте специальный пинцет, который обычно входит в комплект автомобиля и хранится в блоке. Если его нет, подойдут тонкие плоскогубцы с изолированными ручками. Не применяйте металлические предметы – риск замыкания высок.
Расположение дополнительного блока предохранителей под капотом
В Mazda 5 дополнительный блок предохранителей находится в моторном отсеке, слева от аккумуляторной батареи. Он скрыт под чёрной пластиковой крышкой с надписью «FUSE BLOCK», закреплённой на двух защёлках. Для доступа достаточно отжать фиксаторы и снять крышку – внутри расположены предохранители, отвечающие за критические системы: ABS, систему зажигания, топливный насос и электронику двигателя.
Номера и назначение предохранителей указаны на внутренней стороне крышки блока. Например, предохранитель №15 (30А) защищает цепь вентилятора радиатора, а №20 (10А) – цепь управления двигателем. Перед заменой обязательно сверяйтесь с этой схемой, так как расположение может отличаться в зависимости от года выпуска (2005–2015) и комплектации.
При работе с блоком под капотом отключите клемму аккумулятора, чтобы избежать короткого замыкания. Используйте только предохранители с идентичным номиналом – замена на более мощный может привести к возгоранию проводки. Для извлечения используйте специальный пинцет, который обычно хранится в том же блоке.
Если после замены предохранитель снова перегорает, проверьте соответствующую электрическую цепь на наличие повреждений или короткого замыкания. Особое внимание уделите проводам, идущим к датчикам и исполнительным механизмам – часто проблема кроется в их изоляции или контактах разъёмов.
Как правильно определить перегоревший предохранитель по внешним признакам
Перегоревший предохранитель в Мазде 5 чаще всего выдает себя визуально. Вставки стеклянного или пластикового типа имеют внутри тонкую металлическую нить – если она разорвана или оплавлена, предохранитель неисправен. У керамических моделей (например, в блоке под капотом) проверяйте наличие черного нагара на корпусе или следов плавления. Обратите внимание на цвет: прозрачные предохранители с затемненной внутренней частью или белым налетом также указывают на перегорание.
Для предохранителей с цветовой маркировкой (например, желтые на 20 А или красные на 10 А) ключевой признак – нарушение целостности проводящей полоски. Даже микроскопический разрыв говорит о неисправности. В некоторых случаях металлическая часть может выглядеть целой, но при ближайшем рассмотрении обнаруживается окисление или потемнение контактов – это тоже сигнал о проблеме. Используйте лупу при проверке, особенно для предохранителей с номиналом ниже 5 А.
- Проверяйте предохранители при выключенном зажигании – остаточное напряжение может исказить результат.
- Сравнивайте подозрительный предохранитель с заведомо исправным: разница в прозрачности или цвете корпуса очевидна.
- Не полагайтесь только на визуальный осмотр – используйте мультиметр в режиме прозвонки для подтверждения.
- Обращайте внимание на запах: перегоревший предохранитель часто пахнет горелым пластиком или металлом.
Если предохранитель внешне цел, но электрическая цепь не работает, проверьте его тестером. Установите щупы на металлические контакты с обеих сторон – отсутствие сопротивления (0 Ом) подтверждает исправность. Для предохранителей с индикатором перегорания (например, в некоторых моделях Мазды 5 с 2012 года) ищите светящуюся точку на корпусе – она гаснет при неисправности. Заменяйте предохранитель только на аналог с идентичным номиналом: использование более мощного приведет к повреждению проводки или электрооборудования.
Инструменты и материалы, необходимые для замены предохранителей
Для замены предохранителей в Mazda 5 потребуется минимальный набор инструментов, но их правильный выбор ускорит процесс и исключит повреждение компонентов. Основной инструмент – пластиковый пинцет, который обычно входит в комплект автомобиля и хранится в блоке предохранителей. Если его нет, подойдет антистатический пинцет с тонкими губками из диэлектрического материала, чтобы избежать короткого замыкания. Металлические инструменты использовать не рекомендуется – они могут повредить контакты или вызвать искрение.
Перед началом работ подготовьте запасные предохранители с соответствующими номиналами. В Mazda 5 чаще всего применяются предохранители типов mini (20–30 А) и low-profile mini (5–15 А). Номинал указан на корпусе предохранителя и в руководстве по эксплуатации. Не заменяйте предохранитель на более мощный – это может привести к возгоранию проводки. Для проверки состояния предохранителей пригодится мультиметр в режиме прозвонки или проверки сопротивления.
Если блок предохранителей расположен в труднодоступном месте (например, под приборной панелью), понадобится фонарик с магнитным креплением или налобный фонарь. Это позволит освободить руки и точно определить расположение нужного предохранителя. В некоторых случаях может потребоваться отвертка с плоским шлицем (3–5 мм) для снятия крышки блока или креплений панели. Избегайте чрезмерных усилий – пластиковые защелки легко ломаются.
Для защиты от статического электричества и случайных замыканий используйте резиновый коврик или перчатки из диэлектрического материала. Это особенно актуально при работе в условиях повышенной влажности или на улице. Если предохранитель перегорает повторно после замены, проверьте цепь на наличие короткого замыкания с помощью тестера цепи или обратитесь к электрической схеме Mazda 5 для диагностики неисправностей.
Храните инструменты и запасные предохранители в организованном кейсе или пластиковом контейнере с отделениями. Это предотвратит потерю мелких деталей и ускорит доступ к ним в случае необходимости. После замены убедитесь, что все предохранители установлены плотно, а крышка блока надежно зафиксирована – вибрации могут привести к самопроизвольному выпадению элементов.
Пошаговая инструкция по извлечению и установке нового предохранителя
Отключите зажигание и выньте ключ из замка. На Мазда 5 основной блок предохранителей расположен под крышкой слева от рулевой колонки – снимите её, потянув на себя. Для доступа к дополнительному блоку в моторном отсеке откройте капот и найдите чёрную коробку с надписью «FUSE» рядом с аккумулятором. Используйте пинцет из комплекта инструментов (обычно хранится в блоке) или плоскогубцы с узкими губками, чтобы аккуратно захватить предохранитель за корпус – тяните строго вертикально, избегая перекосов, чтобы не повредить контакты. Проверьте целостность нити внутри: если она перегорела, замените на идентичный по номиналу (указан на корпусе и в руководстве пользователя).
Перед установкой нового предохранителя убедитесь, что проблема не вызвана коротким замыканием – осмотрите проводку на предмет оплавлений или повреждений. Вставляйте предохранитель до щелчка, контролируя плотность посадки: он должен сидеть ровно, без люфта. После замены включите зажигание и проверьте работоспособность соответствующей цепи (фары, прикуриватель, аудиосистема). Если предохранитель перегорает повторно, обратитесь к диагностике – самостоятельная замена на более высокий номинал недопустима и может привести к возгоранию.
