Двигатель КамАЗ 740 оснащен механическим приводом водяного насоса, который обеспечивает циркуляцию охлаждающей жидкости под давлением до 0,15 МПа. Конструкция включает шкив, установленный на валу насоса, и ременную передачу от коленчатого вала. Для модификаций Евро-2 и выше применяется поликлиновой ремень с профилем PK, длина которого варьируется от 1400 до 1600 мм в зависимости от комплектации. Критический износ ремня – трещины глубиной более 1 мм или потеря 5% номинальной длины – приводит к проскальзыванию и перегреву ДВС.
Корпус насоса изготовлен из алюминиевого сплава АК9ч, крыльчатка – из стали 08Х18Н10Т или композитного материала на основе полиамида с армированием стекловолокном. Подшипниковый узел выполнен на базе двухрядного шарикоподшипника 6-180605К1С9 с ресурсом не менее 150 000 км. Утечка жидкости через дренажное отверстие диаметром 3 мм свидетельствует о разрушении торцевого уплотнения, требующего замены в сборе с валом. Для двигателей с турбонаддувом рекомендуется использовать насосы с увеличенной производительностью – от 240 л/мин при 3000 об/мин.
При выборе привода учитывайте совместимость с конкретной модификацией ДВС. Для КамАЗ 740.11-240 (Евро-1) подходит насос с каталожным номером 740.1307010-10, для 740.30-260 (Евро-2) – 740.1307010-30. Отличия заключаются в диаметре шкива (120 мм против 135 мм) и угле наклона лопастей крыльчатки (25° против 30°). Монтаж насоса требует затяжки болтов крепления моментом 22–25 Н·м и проверки соосности шкивов с допуском не более 0,5 мм. Использование неоригинальных ремней допускается только при соответствии стандарту ISO 9981:2013.
Диагностика неисправностей привода включает проверку натяжения ремня (прогиб 10–15 мм при усилии 100 Н) и контроль температуры корпуса насоса инфракрасным термометром – превышение 90°C указывает на заклинивание подшипника. Замена привода выполняется комплектно: ремень, шкив, насос и натяжной ролик. Для двигателей, работающих в условиях повышенной запыленности, интервал замены сокращается до 60 000 км.
Привод водяного насоса ДВС КамАЗ 740: устройство и выбор
Привод водяного насоса двигателя КамАЗ-740 реализован через клиноременную передачу от шкива коленчатого вала. В стандартной комплектации используется поликлиновой ремень типа 6PK2240 (длина 2240 мм, 6 ручьёв), передающий крутящий момент на шкив насоса диаметром 112 мм. Натяжение ремня обеспечивается автоматическим натяжителем с пружинным механизмом, регулирующим усилие в пределах 350–450 Н. Конструкция предусматривает возможность установки дополнительного шкива для привода генератора или компрессора, что требует использования удлинённого ремня (например, 6PK2540). При замене ремня критически важно контролировать соосность шкивов – допустимое отклонение не более 0,5 мм на 100 мм межосевого расстояния, иначе ресурс ремня снижается на 40–60%.
Выбор привода зависит от модификации двигателя и условий эксплуатации. Для КамАЗ-740.11-240 (Евро-1) подходит стандартный комплект с ремнём 6PK2240, а для версий с увеличенной нагрузкой (например, 740.30-260) рекомендуется усиленный ремень 6PK2360 с армированным кордом. При эксплуатации в условиях повышенной запылённости или температур свыше +40°C интервал замены сокращается до 40–50 тыс. км. Для двигателей с дополнительным оборудованием (гидроусилитель, кондиционер) оптимален ремень 6PK2540 с запасом по длине. Перед установкой проверяйте состояние подшипников натяжителя – люфт более 0,3 мм приводит к неравномерному износу ремня и снижению производительности насоса на 15–20%.
Основные элементы привода водяного насоса КамАЗ 740 и их функции
Привод водяного насоса двигателя КамАЗ 740 обеспечивает циркуляцию охлаждающей жидкости, критически важную для поддержания температурного режима. Конструкция включает несколько ключевых компонентов, каждый из которых выполняет строго определённую задачу. От их состояния зависит не только эффективность охлаждения, но и ресурс двигателя.
Шкив водяного насоса – литой или штампованный элемент диаметром 150 мм, закреплённый на валу насоса. Он передаёт крутящий момент от коленчатого вала через ременную передачу. Шкив изготавливается из стали 40Х с последующей термообработкой для повышения износостойкости. При эксплуатации проверяют отсутствие трещин и биения свыше 0,15 мм – превышение этого значения приводит к ускоренному износу подшипников.
- Ремень привода – клиновой или поликлиновой (в зависимости от модификации), маркируется как 10×8-1000 или 6PK1000. Рабочая длина ремня строго регламентирована: отклонение более ±5 мм вызывает проскальзывание или перегрузку подшипников. Материал – резинотканевая смесь с кордом из полиэстера или арамида. Замена проводится при появлении трещин глубиной более 1 мм или растяжении свыше 2%.
- Натяжитель ремня – механический или автоматический ролик с подшипником закрытого типа (6203 или 6303). В ручных системах натяжение регулируется болтом М10×1,25 с моментом затяжки 25–30 Н·м. Автоматические натяжители оснащены пружинным механизмом, компенсирующим удлинение ремня. Критический износ подшипника натяжителя – люфт более 0,3 мм или шум при вращении.
Вал водяного насоса изготавливается из стали 45 с закалкой ТВЧ до твёрдости 50–55 HRC. На нём закреплена крыльчатка из алюминиевого сплава АК9ч или чугуна СЧ20. Вал вращается в двухрядном шариковом подшипнике 6305, смазываемом консистентной смазкой Литол-24. При замене подшипника проверяют радиальный зазор – допустимое значение не более 0,05 мм. Уплотнение вала обеспечивается торцевым сальником с графитовой или керамической вставкой.
Крыльчатка водяного насоса имеет 6–8 лопастей, спроектированных для создания давления 0,12–0,18 МПа при частоте вращения 3000 об/мин. Форма лопастей оптимизирована для минимизации кавитации: угол атаки составляет 25–30°, а высота лопасти – 22 мм. Износ крыльчатки диагностируют по снижению производительности насоса: при уменьшении расхода охлаждающей жидкости на 15% требуется замена. Материал крыльчатки выбирают с учётом коррозионной стойкости – алюминиевые сплавы склонны к эрозии при использовании некачественного антифриза.
Корпус насоса отливается из чугуна СЧ20 или алюминиевого сплава АК7ч. В нём предусмотрены каналы для подвода и отвода жидкости, а также посадочные места для подшипника и сальника. Герметичность корпуса обеспечивается прокладкой из паронита ПОН-Б толщиной 0,8 мм. При ремонте проверяют отсутствие трещин в корпусе – даже волосяные дефекты приводят к утечкам и перегреву двигателя. Для двигателей КамАЗ 740.30–40 корпус насоса имеет дополнительный фланец для крепления термостата.
Приводная шестерня (для модификаций с зубчатым приводом) изготавливается из стали 40ХН с цементацией на глубину 0,8–1,2 мм. Число зубьев – 28, модуль – 3,5. Шестерня зацепляется с промежуточной шестернёй привода распределительного вала. Износ зубьев более 0,2 мм по толщине или сколы свыше 10% площади зуба требуют замены. Для предотвращения выкрашивания зубьев рекомендуется использовать масло М-10Г2к или аналоги с противозадирными присадками.
Термодатчик системы охлаждения устанавливается в корпусе насоса или в магистрали. Для КамАЗ 740 используется датчик ТМ100 с диапазоном срабатывания 85–95°C. При выходе из строя датчика (обрыв цепи или короткое замыкание) блок управления переводит двигатель в аварийный режим с ограничением мощности. Проверка работоспособности проводится мультиметром: сопротивление датчика при 20°C должно составлять 2,2–2,8 кОм, при 90°C – 200–300 Ом.
Для выбора запасных частей учитывают модификацию двигателя. Например, насосы для КамАЗ 740.10 и 740.30 отличаются конструкцией крыльчатки и корпусом. При замене элементов привода рекомендуется использовать оригинальные детали или аналоги от проверенных производителей: «КАМАЗ», «БелМаг», «Автодизель». Универсальные ремни и подшипники часто не соответствуют требуемым допускам, что приводит к преждевременному выходу из строя. После установки новых компонентов обязательна проверка натяжения ремня и отсутствия утечек охлаждающей жидкости.

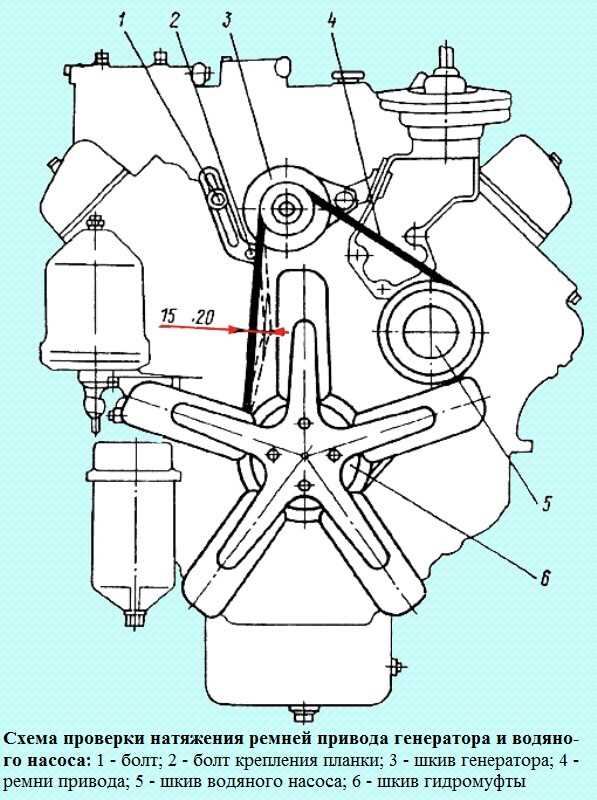

Как проверить состояние ремня и шкивов привода насоса
Перед осмотром ремня и шкивов привода водяного насоса ДВС КамАЗ 740 убедитесь, что двигатель остыл. Работа с горячим агрегатом опасна и искажает результаты проверки из-за теплового расширения деталей. Отключите аккумулятор, чтобы исключить случайный запуск двигателя во время диагностики.
Визуальный осмотр ремня начинайте с проверки на наличие трещин, расслоений и потертостей. Для ремней привода насоса КамАЗ 740 критичны поперечные трещины глубиной более 1 мм или продольные разрывы длиной свыше 5 мм. Обратите внимание на кромки: износ более 2 мм по ширине указывает на необходимость замены. Присутствие масляных пятен или охлаждающей жидкости на поверхности ремня требует устранения утечек перед установкой нового.
Проверьте натяжение ремня с помощью динамометра или специального приспособления. Для ремней привода насоса КамАЗ 740 усилие прогиба должно составлять 8–10 мм при нагрузке 4 кгс в середине ветви между шкивами. Если прогиб превышает 12 мм, ремень подлежит подтяжке или замене. Измеряйте натяжение только на холодном двигателе, так как после прогрева ремень растягивается.
Осмотрите шкивы на наличие механических повреждений: сколов, задиров или выработки на рабочей поверхности. Для шкивов привода насоса КамАЗ 740 допускается износ канавок не более 0,5 мм по глубине. Проверьте биение шкивов с помощью индикатора часового типа: радиальное биение не должно превышать 0,15 мм, осевое – 0,2 мм. При превышении этих значений шкив подлежит замене.
Прокрутите шкивы вручную, прислушиваясь к посторонним звукам. Скрипы или скрежет указывают на износ подшипников или перекос шкива. Проверьте соосность шкивов с помощью линейки или штангенциркуля: смещение более 1 мм требует регулировки положения насоса или генератора. Особое внимание уделите шкиву коленчатого вала – его износ часто становится причиной преждевременного выхода ремня из строя.
Проверьте состояние натяжного ролика, если он предусмотрен конструкцией. Вращайте ролик рукой: заедания или люфт более 0,3 мм свидетельствуют о необходимости замены. Осмотрите поверхность ролика на наличие выработки или задиров. Для КамАЗ 740 допускается износ рабочей поверхности ролика не более 0,2 мм. При обнаружении дефектов замените ролик в сборе с подшипником.
После проверки очистите шкивы и ремень от грязи и масляных отложений. Используйте для этого ветошь и обезжириватель, не применяйте абразивные материалы. Перед установкой нового ремня смажьте шкивы тонким слоем графитовой смазки для снижения трения. Запустите двигатель и проверьте работу привода на холостом ходу: ремень не должен проскальзывать или вибрировать.
Типовые неисправности привода и способы их диагностики
Обрыв или растяжение ремня привода (обычно зубчатого, типа 111 зубьев, ширина 25,4 мм) происходит из-за перекоса шкивов или заклинивания насоса. Диагностируют визуально: трещины на зубьях, расслоение корда или вытяжка более 10 мм на длине 1 м. Для точной проверки используют динамометр – усилие натяжения должно составлять 350–450 Н. При ослаблении ремня на 20% от нормы его заменяют, предварительно проверив соосность шкивов с помощью лазерного нивелира или линейки (допустимое отклонение – не более 0,5 мм на 100 мм диаметра).
- Заклинивание насоса – следствие разрушения подшипников или попадания посторонних предметов в крыльчатку. Симптомы: резкий рост температуры двигателя, отсутствие циркуляции охлаждающей жидкости, металлический скрежет. Для диагностики отсоединяют патрубок от радиатора и прокручивают двигатель стартером – отсутствие потока жидкости подтверждает неисправность. Вскрытие насоса показывает характер повреждений: задиры на крыльчатке, деформация лопастей или разрушение сепаратора подшипника.
- Течь сальника (обычно резинового, с пружинным кольцом) возникает при износе рабочей кромки или коррозии вала. Проявляется подтеканием охлаждающей жидкости через дренажное отверстие на корпусе насоса. Для проверки очищают отверстие и запускают двигатель – появление капель через 5–10 минут указывает на негерметичность. Причинами могут быть: перегрев жидкости выше 105°C, использование некачественного антифриза или механические повреждения вала (риски глубиной более 0,05 мм).
Нарушение соосности шкивов приводит к неравномерному износу ремня и подшипников. Допустимое смещение осей шкивов привода насоса и коленвала – не более 0,2 мм на 100 мм межосевого расстояния. Для проверки используют штангенциркуль: измеряют расстояние между торцами шкивов в четырех точках по окружности. Разница более 0,5 мм требует регулировки положения насоса или замены деформированных кронштейнов. Частая ошибка – затяжка болтов крепления насоса без контроля соосности, что приводит к ускоренному износу ремня и подшипников.
Коррозия корпуса насоса (чугун СЧ20) возникает при использовании воды вместо антифриза или длительном простое техники. Проявляется точечными очагами ржавчины на поверхности, особенно в зоне дренажного отверстия. Для диагностики осматривают корпус на наличие сквозных отверстий или трещин – при обнаружении насос подлежит замене. Временная мера – герметизация эпоксидным составом, но ресурс такого ремонта не превышает 500 моточасов. Профилактика: замена охлаждающей жидкости каждые 60 000 км, использование антифризов с ингибиторами коррозии (например, G12+).
Нестабильная работа насоса на высоких оборотах (свыше 2200 об/мин) связана с кавитацией крыльчатки. Признаки: пульсация давления в системе охлаждения, вибрация патрубков, снижение производительности насоса на 30–40%. Диагностируют по шуму: характерный «булькающий» звук на частоте 4–6 кГц. Причины: засорение радиатора, недостаточный уровень жидкости или неправильная установка термостата (открытие при температуре ниже 80°C). Для устранения проверяют проходимость радиатора (перепад давления не более 0,15 бар), корректируют уровень жидкости и заменяют термостат при необходимости.
Критерии выбора ремня привода водяного насоса для КамАЗ 740
Для двигателя КамАЗ 740 подходит ремень с профилем AVX10 или AVX13 (в зависимости от модификации). Основной параметр – длина: 1040 мм для моделей с одним ремнём и 1120 мм для схем с двумя ремнями. Производители оригинальных запчастей (например, ContiTech или Gates) указывают эти данные в каталогах под артикулами 6PK1040 или 6PK1120. Отклонение по длине более чем на 2 мм приводит к проскальзыванию или чрезмерному натяжению, сокращая ресурс насоса и подшипников.
Материал ремня должен соответствовать условиям эксплуатации. Для КамАЗ 740 оптимальны ремни с хлоропреновой основой (EPDM), устойчивые к маслам, топливу и перепадам температур от -40°C до +120°C. Ремни из неопрена дешевле, но служат в 1,5–2 раза меньше из-за растрескивания при низких температурах. Наличие армирующего слоя из полиэстера или кевлара повышает прочность на разрыв до 800–1000 Н/мм², что критично при пусках в холодное время.
Ширина и количество клиньев ремня напрямую влияют на передачу крутящего момента. Стандартный ремень для КамАЗ 740 имеет 6 клиньев шириной 10 мм каждый. Использование ремней с 5 или 7 клиньями нарушает балансировку привода, вызывая вибрации и преждевременный износ шкивов. Угол клина должен составлять 40°±1° – отклонение снижает сцепление на 15–20%. Проверяйте этот параметр штангенциркулем или шаблоном.
Натяжение ремня регулируется по прогибу: при усилии 10 кгс прогиб должен быть 8–12 мм для нового ремня и 12–15 мм для приработанного. Превышение этих значений приводит к проскальзыванию, недостаточное – к перегрузке подшипников насоса. Для точной настройки используйте динамометрический ключ или специальный прибор KAMAZ-740.1308010 (артикул для заказа). Измерения проводите на участке между шкивами генератора и водяного насоса.
Срок службы ремня зависит от условий эксплуатации. В среднем, оригинальный ремень выдерживает 60–80 тыс. км при соблюдении регламента ТО. В условиях повышенной запылённости или частых пусков двигателя ресурс сокращается до 40–50 тыс. км. Замена ремня обязательна при появлении трещин глубиной более 1 мм, расслоении корда или выкрашивании клиньев. Визуальный осмотр проводите каждые 15 тыс. км.
При выборе производителя отдавайте предпочтение брендам с сертификатами ISO 9001 или TS 16949. Оригинальные ремни КамАЗ (артикул 740.1308020) соответствуют всем требованиям, но их стоимость в 2–3 раза выше аналогов. Качественные заменители: Gates 6PK1040 (ресурс 70 тыс. км), ContiTech 6PK1040 (усиленный корд), Dayco 6PK1040 (антистатическое покрытие). Избегайте ремней с маркировкой «Made in China» без указания бренда – их ресурс редко превышает 20 тыс. км.
Установка ремня требует соблюдения последовательности. Сначала наденьте ремень на шкив коленвала, затем на водяной насос, генератор и натяжной ролик. Проверните коленвал на 2–3 оборота для равномерного распределения натяжения. После запуска двигателя проконтролируйте отсутствие свиста и вибраций в течение первых 5 минут работы. При обнаружении дефектов замените ремень немедленно – даже незначительные повреждения приводят к аварийному отказу системы охлаждения.
