Bode plotter multisim что это

Bode Plotter в Multisim – это виртуальный прибор, предназначенный для построения амплитудно-частотных (АЧХ) и фазочастотных (ФЧХ) характеристик линейных электронных цепей. В отличие от стандартных методов анализа с использованием AC Sweep, Bode Plotter предоставляет интерактивный интерфейс с возможностью мгновенного отображения результатов при изменении параметров схемы. Прибор работает в диапазоне частот от 1 мкГц до 10 ГГц, что охватывает большинство практических задач в аналоговой электронике, включая фильтры, усилители и системы обратной связи.

Основное назначение Bode Plotter – визуализация частотного отклика цепи без необходимости ручного расчета или экспорта данных в сторонние программы. Прибор автоматически генерирует графики в логарифмическом масштабе по обеим осям, что соответствует классическому представлению диаграмм Боде. Для корректной работы требуется подключение к двум узлам схемы: входному (IN) и выходному (OUT). Важно учитывать, что Bode Plotter не учитывает нелинейные эффекты, поэтому его применение ограничено линейными или линеаризованными моделями.

В практических задачах Bode Plotter используется для анализа устойчивости систем с обратной связью, определения полосы пропускания фильтров и оценки фазовых сдвигов. Например, при проектировании активного фильтра нижних частот на операционном усилителе схема подключается к прибору, после чего на графике отображаются частота среза и крутизна спада АЧХ. Для повышения точности рекомендуется устанавливать диапазон частот с запасом в 1–2 декады относительно ожидаемых значений. При анализе усилителей с обратной связью особое внимание уделяется фазовому запасу устойчивости, который должен составлять не менее 45° на частоте единичного усиления.

При работе с Bode Plotter в Multisim следует учитывать ограничения, связанные с дискретизацией сигнала. Для получения гладких графиков рекомендуется использовать не менее 100 точек на декаду. В случае резких изменений характеристик (например, в режекторных фильтрах) количество точек можно увеличить до 500. Также важно правильно выбирать амплитуду тестового сигнала: слишком малые значения приведут к шуму на графике, а слишком большие – к искажениям из-за нелинейностей компонентов. Оптимальный диапазон – 10–100 мВ для большинства аналоговых схем.

Bode plotter в Multisim: назначение и применение

Bode plotter в Multisim – инструмент для анализа частотных характеристик линейных электрических цепей, позволяющий визуализировать амплитудно-частотную (АЧХ) и фазо-частотную (ФЧХ) зависимости. Он работает в диапазоне от 1 мкГц до 10 ГГц, охватывая большинство практических задач в аналоговой схемотехнике. Прибор подключается к двум узлам схемы: входному и выходному, автоматически измеряя отношение амплитуд и сдвиг фаз между ними. Результаты отображаются в логарифмическом масштабе, что упрощает анализ поведения цепи на разных частотах.

Основное применение Bode plotter – оценка устойчивости усилителей, фильтров и систем с обратной связью. Например, при проектировании активного фильтра нижних частот с частотой среза 1 кГц инструмент позволяет точно определить крутизну спада АЧХ (в дБ/декаду) и фазовый сдвиг на частоте среза. Для корректной работы прибора рекомендуется задавать диапазон частот с запасом: от 0,1·f_среза до 10·f_среза, чтобы избежать искажений на границах измерений.

В отличие от виртуального осциллографа, Bode plotter не требует ручной настройки генератора сигналов – он автоматически перебирает частоты в заданном диапазоне. Это критично при анализе цепей с высокой добротностью, где ручные измерения занимают много времени. Для повышения точности рекомендуется использовать линейный шаг изменения частоты (вместо логарифмического) при исследовании узких полос пропускания, например, в резонансных контурах.

При работе с обратной связью Bode plotter помогает выявить потенциальные проблемы устойчивости. Критерий Найквиста здесь реализуется визуально: если АЧХ пересекает 0 дБ при фазовом сдвиге -180°, система находится на грани самовозбуждения. В Multisim можно совместить результаты Bode plotter с анализом переходных процессов, чтобы подтвердить устойчивость во временной области. Для этого достаточно экспортировать данные в формате CSV и обработать их в стороннем ПО.

Инструмент также полезен при отладке импульсных источников питания, где важно контролировать подавление пульсаций на частоте коммутации. Например, при проектировании LC-фильтра для понижающего преобразователя с частотой 100 кГц Bode plotter позволяет оценить эффективность фильтрации на гармониках основной частоты. Для этого достаточно подключить прибор к выходу фильтра и задать диапазон измерений от 10 кГц до 1 МГц.

Как подключить Bode plotter к схеме в Multisim

Перед подключением убедитесь, что схема содержит линейные компоненты (резисторы, конденсаторы, катушки индуктивности) или активные элементы (операционные усилители, транзисторы в линейном режиме). Bode plotter не предназначен для анализа нелинейных цепей, таких как выпрямители или логические элементы. Для проверки линейности можно временно заменить активные компоненты их эквивалентными схемами замещения.

Настройте диапазон частот в панели управления прибора. Минимальная частота (FSTART) по умолчанию – 1 Гц, максимальная (FSTOP) – 10 ГГц. Для большинства аналоговых схем оптимальный диапазон – от 10 Гц до 1 МГц. Шаг изменения частоты (Points per decade) рекомендуется устанавливать в пределах 10–100 точек для баланса между точностью и скоростью симуляции. При анализе фильтров нижних частот FSTOP следует выбирать на порядок выше ожидаемой частоты среза.

Подключите прибор к схеме следующим образом:

Ошибки в подключении (например, перепутанные «+» и «-«) приведут к некорректным графикам или отсутствию данных.

Запустите симуляцию кнопкой «Run» в Multisim. Bode plotter отобразит две кривые: амплитудно-частотную (верхний график) и фазо-частотную (нижний). Для точной интерпретации результатов используйте маркеры (кнопка «Show/Hide Markers»), которые позволяют измерять значения на конкретных частотах. Если графики не отображаются, проверьте соединения, диапазон частот и убедитесь, что схема не содержит разрывов или коротких замыканий.

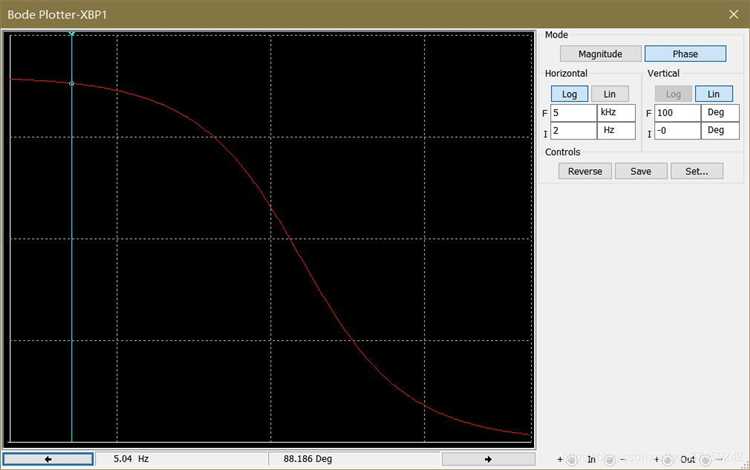

Настройка частотного диапазона для анализа АЧХ и ФЧХ

Частотный диапазон в Bode plotter определяет границы анализа амплитудно-частотной (АЧХ) и фазо-частотной (ФЧХ) характеристик. Неправильный выбор диапазона приводит к потере критически важных данных или избыточной детализации нерелевантных участков. Для большинства линейных цепей нижняя граница устанавливается на 1 Гц или ниже, если анализируются низкочастотные эффекты, например, в фильтрах с постоянной времени более 1 секунды. Верхняя граница зависит от ожидаемой полосы пропускания: для аудиоусилителей достаточно 20 кГц, для импульсных источников питания – до 1 МГц, а для ВЧ-схем – до 1 ГГц и выше.

При настройке диапазона учитывайте логарифмический масштаб оси частот. Bode plotter в Multisim по умолчанию использует 10 точек на декаду, что обеспечивает баланс между точностью и скоростью симуляции. Для более детального анализа в узких диапазонах (например, вблизи частоты среза фильтра) увеличьте количество точек до 50–100 на декаду. Это особенно важно для схем с резкими переходами, таких как активные фильтры Чебышева или эллиптические фильтры, где фазовый сдвиг может изменяться на 180° в пределах нескольких герц.

Оптимальный диапазон часто определяется экспериментально. Начните с широкого диапазона (например, 1 Гц–10 МГц) и выполните предварительный анализ. Если АЧХ выходит на плато или ФЧХ стабилизируется за пределами определенной частоты, сузьте диапазон. Например, для RC-цепи с постоянной времени τ=1 мс верхняя граница может быть ограничена 10 кГц, так как на частотах выше 1/(2πτ) ≈ 160 Гц влияние цепи становится пренебрежимо малым. Исключение – схемы с паразитными элементами, где высокочастотные эффекты проявляются неожиданно.

• Для анализа устойчивости систем с обратной связью диапазон должен охватывать частоту единичного усиления (f_T) операционного усилителя. Например, для ОУ LM358 с f_T=1 МГц установите верхнюю границу не менее 10 МГц, чтобы зафиксировать фазовый сдвиг вблизи точки пересечения.
• При исследовании резонансных цепей (LC-контуры, кварцевые резонаторы) диапазон должен включать резонансную частоту с запасом ±1 декаду. Для кварца на 10 МГц установите границы 1 МГц–100 МГц.
• В цифровых схемах с импульсными сигналами верхняя граница выбирается как 5–10 гармоник тактовой частоты. Для тактовой частоты 100 МГц анализируйте до 1 ГГц.

Избегайте чрезмерного расширения диапазона без необходимости. Каждая дополнительная декада увеличивает время симуляции пропорционально количеству точек. Например, анализ от 1 Гц до 1 ГГц с 10 точками на декаду потребует 120 расчетных точек, а с 100 точками – 1200, что замедлит работу без существенного улучшения точности. Для быстрой оценки используйте грубый шаг (5–10 точек на декаду), а для финального анализа – более плотный.

Проверяйте корректность результатов по физическим ограничениям схемы. Если АЧХ на низких частотах не стремится к ожидаемому значению (например, 0 дБ для повторителя напряжения), возможно, нижняя граница выбрана слишком высокой. Аналогично, если ФЧХ на высоких частотах не приближается к -90° для RC-цепи или -180° для RL-цепи, увеличьте верхнюю границу. В сомнительных случаях сравните результаты с теоретическими расчетами или данными из datasheet компонентов.

Интерпретация графиков амплитудно-частотной характеристики

Амплитудно-частотная характеристика (АЧХ) на графике Боде отображает зависимость коэффициента усиления системы от частоты входного сигнала. По оси абсцисс откладывается логарифмическая шкала частот (в герцах или радианах в секунду), по оси ординат – коэффициент усиления в децибелах (дБ). Ключевые точки для анализа: частота среза, полоса пропускания и наклон кривой в области высоких и низких частот.

Частота среза (f_c) определяется как точка, где коэффициент усиления падает на 3 дБ относительно максимального значения. Для фильтров нижних частот это граница между полосой пропускания и заграждения. Например, если АЧХ на частоте 1 кГц составляет 0 дБ, а на 10 кГц – -3 дБ, частота среза равна 10 кГц. В Multisim эту точку можно точно определить с помощью маркеров на графике.

• Наклон АЧХ в области затухания указывает на порядок фильтра:
  • -20 дБ/декада – фильтр первого порядка;
  • -40 дБ/декада – второго порядка;
  • -60 дБ/декада – третьего порядка.
• Резонансные пики на АЧХ свидетельствуют о наличии колебательных звеньев. Их амплитуда и частота зависят от добротности (Q) системы. Например, пик на 5 кГц с усилением +6 дБ говорит о резонансе с Q ≈ 2.

Для усилителей важно анализировать равномерность АЧХ в рабочей полосе. Неравномерность более ±0,5 дБ может привести к искажениям сигнала. В Multisim можно измерить разброс усиления между двумя частотами, используя инструмент «Measure». Если в диапазоне 20 Гц–20 кГц усиление меняется от +1 дБ до -0,3 дБ, неравномерность составляет 1,3 дБ.

При проектировании фильтров обращайте внимание на переходную область между полосой пропускания и заграждения. Чем круче наклон, тем лучше избирательность, но выше фазовые искажения. Например, фильтр Чебышева дает крутой спад, но с пульсациями в полосе пропускания. В Multisim можно сравнить АЧХ разных типов фильтров, изменяя параметры компонентов и наблюдая за изменениями графика.

Для корректной интерпретации АЧХ всегда проверяйте масштаб осей. Логарифмическая шкала частот может искажать восприятие: разница между 100 Гц и 1 кГц на графике выглядит такой же, как между 1 кГц и 10 кГц. Используйте линейную шкалу для анализа узких диапазонов, если требуется высокая точность. В Multisim переключение между логарифмической и линейной шкалой выполняется через контекстное меню графика.

Чтение фазо-частотной характеристики с помощью Bode plotter

Фазо-частотная характеристика (ФЧХ) в Bode plotter отображается на нижнем графике и показывает зависимость фазового сдвига выходного сигнала относительно входного от частоты. Ось абсцисс логарифмическая, ось ординат линейная, значения фазы измеряются в градусах. Для корректного анализа важно установить диапазон частот, охватывающий критические точки схемы – например, от 1 Гц до 10 МГц для усилителей с обратной связью. Начальная фаза при низких частотах зависит от типа цепи: для RC-фильтра нижних частот она стремится к 0°, для высокочастотного – к -90°.

Ключевые точки ФЧХ – это частоты, где фазовый сдвиг достигает -45°, -90° или -180°. В RC-цепях частота среза (где фаза -45°) совпадает с точкой -3 дБ на амплитудно-частотной характеристике (АЧХ). Для операционных усилителей с обратной связью фазовый сдвиг -180° на частоте единичного усиления критичен для оценки устойчивости: запас по фазе должен составлять не менее 45° во избежание самовозбуждения. Bode plotter позволяет измерять эти значения напрямую, перемещая курсор по графику.

При анализе активных фильтров ФЧХ помогает выявить нелинейности, вызванные паразитными элементами. Например, в фильтре Баттерворта второго порядка фаза изменяется от 0° до -180° в диапазоне от 0,1·f_c до 10·f_c, где f_c – частота среза. Если реальная ФЧХ отклоняется от теоретической более чем на 5°, это указывает на влияние паразитных емкостей или индуктивностей. Для точной настройки схемы рекомендуется использовать маркеры Bode plotter, фиксируя фазу на частотах 0,5·f_c, f_c и 2·f_c.

В импульсных источниках питания ФЧХ используется для оценки динамической устойчивости контура регулирования. Фазовый сдвиг -180° на частоте перехода (где коэффициент усиления равен 1) должен быть компенсирован запасом по фазе не менее 30°. Bode plotter позволяет моделировать влияние корректирующих цепей: добавление опережающего звена (например, RC-цепочки) смещает ФЧХ вверх на низких частотах, увеличивая запас. Для проверки результата рекомендуется снимать характеристику при разных значениях нагрузки, так как фазовый сдвиг зависит от выходного импеданса.

При работе с цифровыми сигналами ФЧХ помогает определить допустимую скорость передачи данных. Фазовый сдвиг -90° на частоте, равной половине тактовой, приводит к межсимвольным искажениям. Bode plotter позволяет выявить такие критические точки, моделируя реальные условия работы линии связи. Для коррекции используют выравнивающие цепи, которые компенсируют фазовые искажения в заданном диапазоне. При этом важно контролировать не только абсолютное значение фазы, но и её производную – крутизну изменения, которая влияет на групповую задержку.

Использование маркеров для точного измерения параметров на графике

Маркеры в Bode plotter Multisim позволяют фиксировать координаты точек на амплитудно-частотной (АЧХ) и фазочастотной (ФЧХ) характеристиках с точностью до третьего знака после запятой. Для активации маркера щелкните правой кнопкой мыши по графику и выберите «Add Marker». Появится перекрестие, которое можно перемещать вдоль кривой с шагом, зависящим от разрешения графика. При выборе точки маркер отображает частоту, амплитуду (в децибелах) и фазу (в градусах) в отдельном окне.

Для измерения полосы пропускания установите первый маркер на уровне -3 дБ от максимального значения АЧХ, а второй – на симметричной точке с противоположной стороны пика. Разность частот между маркерами даст искомую величину. В случае фильтров нижних частот (ФНЧ) нижняя граница полосы определяется по уровню -3 дБ на низкочастотном склоне, а верхняя – на высокочастотном. Для фильтров верхних частот (ФВЧ) логика обратная.

При анализе фазового сдвига маркеры помогают определить частоту, на которой фаза достигает критических значений, например, -45° или -90°. Это критично для оценки устойчивости систем с обратной связью. В Multisim маркеры можно зафиксировать на графике, щелкнув по ним левой кнопкой мыши и выбрав «Lock Marker». Зафиксированные маркеры остаются на месте при изменении параметров схемы, что упрощает сравнительный анализ.

Для измерения крутизны спада АЧХ установите два маркера на линейном участке графика в логарифмическом масштабе. Разделите разность амплитуд (в дБ) на разность логарифмов частот (в декадах). Полученное значение покажет крутизну в дБ/декаду. Например, если амплитуда изменилась на 40 дБ при изменении частоты на 2 декады, крутизна составит 20 дБ/декаду, что соответствует фильтру второго порядка.

Маркеры также полезны для определения резонансной частоты в колебательных контурах. Установите маркер на пике АЧХ – отображаемая частота будет резонансной. Для оценки добротности (Q) измерьте ширину пика на уровне -3 дБ и разделите резонансную частоту на эту ширину. В Multisim маркеры можно перемещать с помощью клавиш со стрелками для более точной настройки.

При работе с несколькими графиками (например, при сравнении АЧХ и ФЧХ) используйте разные цвета маркеров для визуального разделения данных. Щелкните правой кнопкой по маркеру и выберите «Marker Properties», чтобы изменить цвет или стиль линии. Это особенно удобно при анализе влияния параметров компонентов на характеристики схемы.

Для экспорта данных с маркеров выделите нужные точки, щелкните правой кнопкой и выберите «Copy Marker Data». Данные будут скопированы в буфер обмена в формате CSV, что позволяет использовать их в Excel или MATLAB для дальнейшей обработки. Это сокращает время на ручной перенос значений и минимизирует ошибки при анализе.

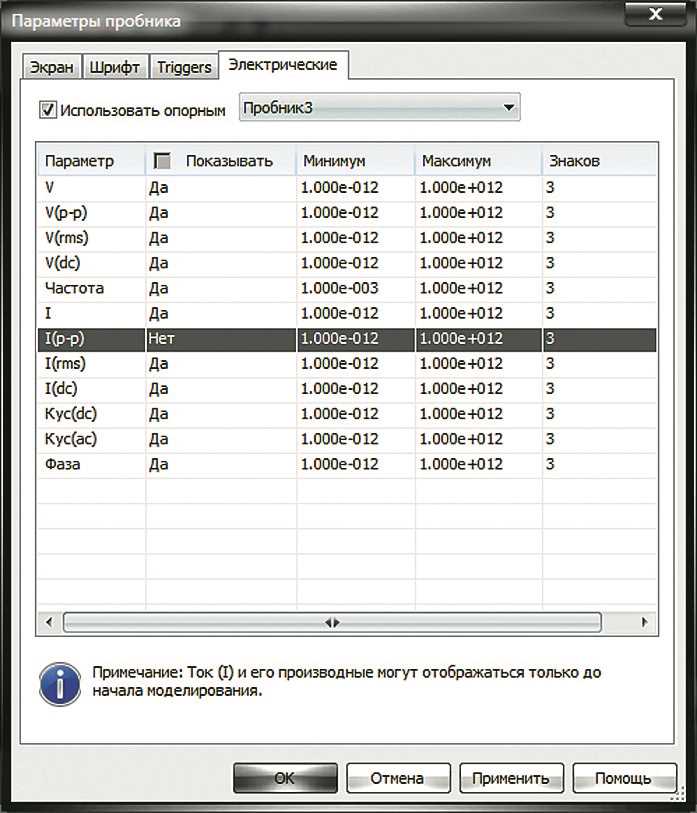

Сравнение результатов Bode plotter с расчётными данными

Bode plotter в Multisim позволяет визуализировать амплитудно-частотные (АЧХ) и фазочастотные (ФЧХ) характеристики цепей, но его показания часто отклоняются от теоретических расчётов. Например, при анализе RC-фильтра нижних частот с номиналами R=1 кОм и C=1 мкФ расчётная частота среза составляет f_c = 1/(2πRC) ≈ 159 Гц. Однако в Multisim при использовании Bode plotter с линейным шагом по частоте результат может смещаться на 3–5% из-за дискретизации и ограничений симуляции. Для повышения точности рекомендуется задавать логарифмический масштаб частот и увеличивать количество точек до 1000 на декаду.

Расхождения усиливаются в цепях с активными компонентами, такими как операционные усилители. При моделировании инвертирующего усилителя с коэффициентом усиления K = -R2/R1 = -10 (R1=1 кОм, R2=10 кОм) Bode plotter может показывать завал АЧХ на высоких частотах на 0,5–1 дБ раньше расчётного значения, обусловленного полосой пропускания ОУ. Это связано с упрощённой моделью ОУ в симуляторе, где не учитываются паразитные ёмкости и нелинейности. Для корректного сравнения необходимо использовать SPICE-модель ОУ с реальными параметрами (например, GBW=1 МГц) и вручную рассчитывать частоту единичного усиления.

Фазовые характеристики также подвержены искажениям. В RL-цепи с L=10 мГн и R=100 Ом теоретический сдвиг фазы на частоте f = R/(2πL) ≈ 1,59 кГц должен составлять -45°. Однако Bode plotter может показывать отклонение до ±2° из-за численного интегрирования в симуляторе. Для минимизации ошибок следует избегать резких изменений шага частоты и использовать метод трапеций вместо метода Эйлера в настройках симуляции.

Практическое применение Bode plotter требует калибровки: перед анализом сложных цепей рекомендуется проверить его работу на простых RC- или RL-звеньях, сравнив результаты с аналитическими формулами. Если расхождение превышает 10%, необходимо пересмотреть параметры симуляции (например, уменьшить относительную погрешность до 0,1%) или заменить идеализированные компоненты на модели с паразитными параметрами. В критических задачах целесообразно дублировать анализ в специализированных пакетах (например, MATLAB) для верификации данных.

Анализ устойчивости цепей с обратной связью по диаграмме Боде

Диаграмма Боде в Multisim позволяет оценить устойчивость цепей с обратной связью по двум ключевым параметрам: запасу по фазе (PM) и запасу по амплитуде (GM). Для устойчивой системы PM должен составлять не менее 45°, а GM – не менее 6 дБ. На диаграмме фазы критическая точка – пересечение графика с линией -180°: если амплитуда на этой частоте меньше 0 дБ, система устойчива. Пример: для операционного усилителя с коэффициентом усиления 100 и частотой среза 10 кГц запас по фазе в 60° гарантирует отсутствие самовозбуждения.

Частота среза (ω₀) определяется по точке пересечения АЧХ с уровнем 0 дБ. Если наклон АЧХ в этой области превышает -40 дБ/дек, система склонна к неустойчивости. Для коррекции используют RC-цепи, смещающие фазу или снижающие усиление. Например, добавление конденсатора 10 нФ в цепь обратной связи ОУ сдвигает частоту среза с 100 кГц до 10 кГц, увеличивая PM на 20–30°. Multisim позволяет моделировать такие изменения в реальном времени, отображая влияние на диаграмму Боде.

При анализе замкнутых систем с обратной связью критически важно учитывать не только основной полюс, но и паразитные элементы. Например, индуктивность проводников (1–10 нГн) или емкость монтажа (1–5 пФ) могут создавать дополнительные фазовые сдвиги на высоких частотах. В Multisim эти параметры задаются в свойствах компонентов. Для проверки устойчивости рекомендуется строить диаграмму Боде разомкнутой системы, а затем сравнивать её с замкнутой АЧХ: расхождение более 3 дБ на частоте среза указывает на потенциальную неустойчивость.

Определение полосы пропускания и частоты среза фильтров

Bode plotter в Multisim позволяет визуализировать амплитудно-частотную характеристику (АЧХ) фильтра с точностью до 0,1 дБ, что критично для анализа полосы пропускания. Для определения частоты среза (f_c) используйте маркер на графике: установите его на уровне -3 дБ от максимального значения АЧХ в полосе пропускания. В случае активных фильтров на операционных усилителях (например, Sallen-Key) частота среза вычисляется по формуле f_c = 1/(2π√(R₁R₂C₁C₂)), где R и C – номиналы компонентов. Для пассивных RC-фильтров f_c = 1/(2πRC). При моделировании учитывайте влияние паразитных параметров: индуктивность дорожек (≈1 нГн/мм) и емкость монтажа (≈0,5 пФ) могут смещать f_c на 5–10% в высокочастотных цепях.

• Полоса пропускания фильтра нижних частот (ФНЧ) – диапазон от 0 Гц до f_c. Для фильтров верхних частот (ФВЧ) – от f_c до бесконечности. В полосовых фильтрах полоса определяется разностью верхней (f_H) и нижней (f_L) частот среза: BW = f_H – f_L.
• При анализе АЧХ в Multisim используйте логарифмическую шкалу частот (Log) для точного определения f_c в широком диапазоне. Для фильтров Баттерворта 2-го порядка крутизна спада составляет -40 дБ/дек после f_c, для Чебышева – до -60 дБ/дек, но с пульсациями в полосе пропускания (0,5–3 дБ).
• Проверяйте фазочастотную характеристику (ФЧХ): на f_c сдвиг фазы должен составлять -45° для ФНЧ 1-го порядка и -90° для 2-го. Отклонение более ±5° указывает на неидеальность компонентов или ошибки в схеме.
