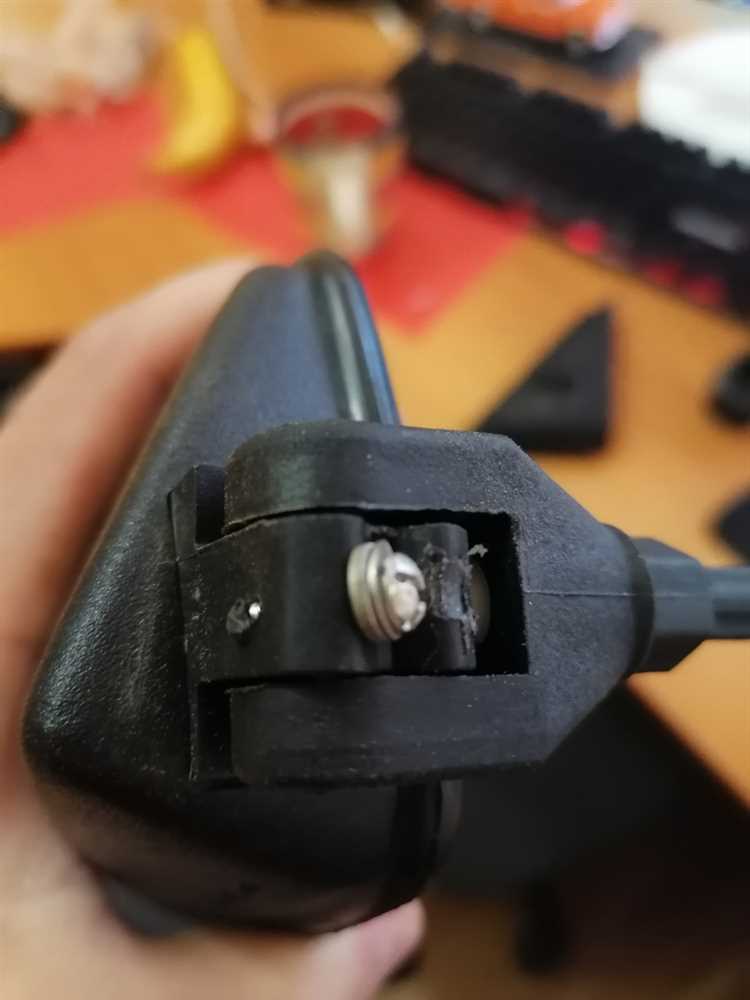

Замена зеркал на ВАЗ 2107 – задача, требующая точности и аккуратности. Стандартные зеркала модели часто не обеспечивают достаточный обзор, особенно при парковке или движении задним ходом. В этой инструкции рассмотрим установку универсальных или тюнингованных зеркал с электроприводом и подогревом, а также базовых механических вариантов. Работа займет от 30 минут до 2 часов в зависимости от типа крепления и опыта.
Для замены потребуются: крестовая отвертка, ключ на 10, плоскогубцы, нож или пластиковый съемник для обшивки, герметик (если зеркало устанавливается на клей). Перед началом отсоедините клемму аккумулятора, если планируете работать с электропроводкой. Оригинальные зеркала крепятся на двух болтах М6 с внутренней стороны двери – их расположение зависит от года выпуска: на ранних моделях (до 1990 года) болты находятся ближе к краю двери, на поздних – смещены к центру.
При выборе новых зеркал обратите внимание на совместимость с кузовом. Для ВАЗ 2107 подходят зеркала от ВАЗ 2104–2105, но с доработкой кронштейна. Тюнинговые варианты (например, сферические или панорамные) требуют проверки угла обзора – слишком широкий угол может искажать перспективу. Если устанавливаете зеркала с электроприводом, заранее продумайте прокладку проводов: штатная проводка отсутствует, поэтому потребуется протягивать кабель через гофру двери и салон.
Демонтаж начинайте с снятия обшивки двери. Подденьте пластиковые заглушки отверткой, открутите винты крепления ручки и подлокотника. Отсоедините тяги стеклоподъемника и динамика, если они мешают доступу. После этого отверните два болта крепления зеркала и снимите его. При установке нового зеркала нанесите герметик на посадочное место, чтобы исключить попадание влаги. Затягивайте болты равномерно, избегая перекосов – это критично для правильной регулировки.
Регулировка зеркал проводится после полной сборки. Сядьте за руль и выставьте зеркала так, чтобы в них отражалось не менее 20% боковой части автомобиля и максимальная площадь дороги позади. Для зеркал с электроприводом проверьте работу моторов во всех положениях. Если зеркало вибрирует на ходу, подтяните крепления или установите резиновые прокладки между кронштейном и дверью.

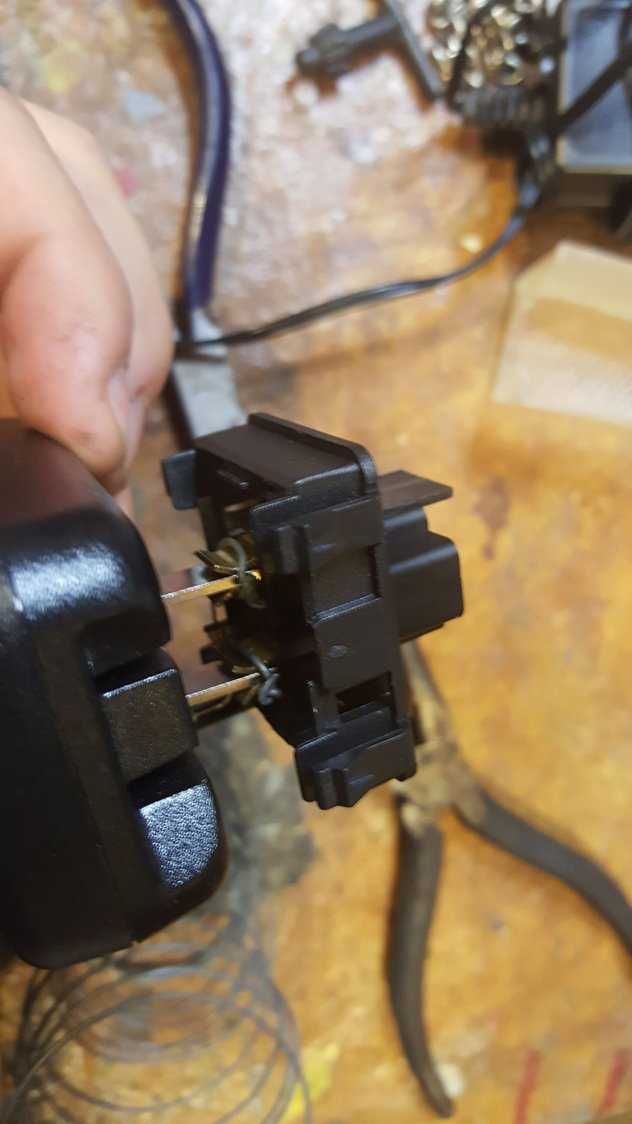

Необходимые инструменты и материалы для замены зеркал
Для демонтажа и установки зеркал на ВАЗ 2107 потребуется минимальный набор инструментов, но их выбор зависит от типа крепления и состояния деталей. Базовый комплект включает:
- Крестовая отвёртка (PH2) – для откручивания саморезов крепления зеркала к двери.
- Торцевой ключ на 10 мм или головка с трещоткой – если зеркало фиксируется гайками с внутренней стороны двери.
- Плоская отвёртка (ширина лезвия 5–7 мм) – для поддевания пластиковых заглушек или отсоединения электропроводки (при наличии подогрева).
- Пассатижи – для удержания шпилек или снятия стопорных колец, если штатное крепление закисло.
- Шестигранник на 5 мм – редко, но встречается на некоторых неоригинальных зеркалах.
Дополнительно пригодится силиконовая смазка или WD-40 для обработки резьбовых соединений, если они приржавели. Избегайте чрезмерного усилия при откручивании – пластиковые кронштейны двери хрупкие и могут треснуть.
Материалы для замены зависят от выбранного типа зеркал. Для установки штатных зеркал (каталожный номер 2107-8201050 для левого и 2107-8201051 для правого) достаточно приобрести новые уплотнительные прокладки (артикул 2101-8201058) – они предотвращают попадание влаги и скрипы. Если устанавливаются зеркала с подогревом (например, от ВАЗ 2110), потребуются:
- Электропроводка с разъёмами – сечение провода не менее 0,75 мм², длина 1,5–2 м.
- Реле подогрева (4-контактное, 12 В) и предохранитель на 10 А.
- Кнопка включения (подойдёт от обогрева заднего стекла ВАЗ 2108).
- Термоусадочная трубка или изолента для изоляции соединений.
При выборе неоригинальных зеркал (например, с повторителями поворотов) проверьте совместимость креплений – часто требуется доработка посадочного места или переходные пластины.
Работать удобнее на ровной площадке с хорошим освещением. Если дверная обшивка снимается, подготовьте пластиковые клипсы (артикул 2101-6102082) – они часто ломаются при демонтаже. Для защиты лакокрасочного покрытия двери используйте малярный скотч шириной 20–30 мм, чтобы не поцарапать металл инструментом. В случае замены только стеклянной части зеркала (без корпуса) понадобится специальный клей-герметик для автомобильных стёкол (например, ABRO WS-904) – он выдерживает вибрации и перепады температур.
Демонтаж старых зеркал без повреждения кузова
Перед началом работ отключите аккумулятор, чтобы исключить случайное замыкание проводки при снятии зеркал с электроприводом. На ВАЗ 2107 зеркала крепятся тремя винтами под крестовую отвёртку: два в нижней части кронштейна и один – в верхней, скрытый под пластиковой заглушкой. Заглушку подденьте тонкой плоской отвёрткой, избегая сильного нажима, чтобы не повредить лакокрасочное покрытие вокруг.
Винты часто закисают из-за коррозии, поэтому перед откручиванием обработайте их проникающей смазкой (WD-40 или аналог) и дайте постоять 10–15 минут. Если винт не поддаётся, используйте ударную отвёртку – приложите её к шлицу и нанесите резкий удар молотком, после чего попробуйте открутить обычной отвёрткой. Не применяйте чрезмерное усилие: сорванный шлиц усложнит демонтаж и потребует высверливания крепежа.
После откручивания винтов зеркало останется держаться на герметике или заводской мастике. Аккуратно покачайте его из стороны в сторону, чтобы нарушить адгезию. Если зеркало не поддаётся, прогрейте место стыка строительным феном в течение 30–40 секунд – это размягчит клей. Избегайте прямого нагрева стекла, чтобы не вызвать его растрескивание.
При отделении зеркала от кронштейна поддерживайте его снизу рукой, чтобы избежать резкого падения и повреждения кузова. Остатки герметика на двери удалите пластиковым скребком или деревянной лопаткой – металлические инструменты могут оставить царапины. Для финальной очистки используйте уайт-спирит или спирт, нанесённый на безворсовую салфетку.
Если зеркало имеет электропривод, отсоедините разъём проводки, нажав на фиксатор пальцами. Провода аккуратно вытяните через технологическое отверстие в двери, избегая натяжения. Проверьте состояние уплотнительной резинки на кронштейне – при наличии трещин или деформаций её лучше заменить, чтобы предотвратить попадание влаги в салон после установки нового зеркала.
После демонтажа осмотрите посадочное место на двери: ржавчину зачистите наждачной бумагой P800, обработайте преобразователем ржавчины и покройте грунтом. Это предотвратит дальнейшее распространение коррозии и обеспечит надёжное крепление нового зеркала. Оставьте поверхность сохнуть на 1–2 часа перед установкой.
Подготовка посадочных мест и проверка креплений
Перед установкой новых зеркал на ВАЗ 2107 очистите посадочные места от грязи, ржавчины и остатков старого герметика. Используйте металлическую щетку или наждачную бумагу с зернистостью P80–P120 для удаления коррозии. Особое внимание уделите отверстиям под болты – их диаметр должен составлять 8 мм, а резьба – М6. Если резьба повреждена, восстановите её метчиком или замените крепежные пластины.
Проверьте состояние резиновых уплотнителей на штатных посадочных местах. При наличии трещин или деформаций замените их на новые – артикул оригинального уплотнителя 2101-8201040. Толщина уплотнителя должна быть не менее 3 мм, чтобы исключить вибрации зеркала на ходу. Нанесите тонкий слой силиконовой смазки на уплотнитель для улучшения герметичности.
Осмотрите крепежные кронштейны зеркал. На ВАЗ 2107 используются два типа креплений: под болт М6 (для наружных зеркал) и под винт М5 (для внутреннего зеркала заднего вида). Длина болтов для наружных зеркал – 20–25 мм, для внутреннего – 12–15 мм. Если штатные болты проржавели, замените их на оцинкованные или нержавеющие аналоги.
При установке зеркал с электроприводом убедитесь, что в дверной карте или обшивке кузова предусмотрены технологические отверстия для проводки. Диаметр отверстий должен быть не менее 10 мм. Если отверстий нет, просверлите их, предварительно сняв обшивку и защитив внутренние элементы от стружки. Используйте сверло по металлу диаметром 9,5 мм, а края обработайте антикоррозийным составом.
Проверьте соосность посадочных мест с крепежными отверстиями на новых зеркалах. Расстояние между центрами отверстий на штатном кронштейне ВАЗ 2107 составляет 45 мм. Если зеркало имеет другие параметры, потребуется доработка кронштейна или использование переходных пластин. Для точной разметки используйте штангенциркуль.
Затягивайте крепежные болты динамометрическим ключом с усилием 8–10 Н·м. Превышение момента затяжки может привести к деформации кронштейна или растрескиванию пластикового корпуса зеркала. Для зеркал с электроприводом дополнительно зафиксируйте провода пластиковыми хомутами, избегая их натяжения и контакта с острыми кромками металла.
После установки проверьте угол обзора зеркал. Наружные зеркала должны обеспечивать видимость не менее 20 метров позади автомобиля при ширине обзора 10 градусов. Внутреннее зеркало должно захватывать всю заднюю часть салона и заднее стекло без «слепых зон». При необходимости отрегулируйте положение зеркал вручную или с помощью электропривода.
Завершите подготовку нанесением герметика на стыки между зеркалом и кузовом. Используйте автомобильный герметик на основе полиуретана (например, ABRO WS-904) – он устойчив к вибрациям и перепадам температур. Наносите герметик тонким слоем, избегая попадания в резьбовые отверстия и на рабочие поверхности зеркал.
Установка новых зеркал с регулировкой положения
Замена штатных зеркал ВАЗ 2107 на модели с электрической или механической регулировкой требует точной последовательности действий. Начните с демонтажа старого зеркала: отсоедините проводку (если есть), открутите крепежные болты ключом на 10 мм. Убедитесь, что новый комплект включает переходную пластину – без неё зеркало не зафиксируется на двери.
Перед установкой проверьте совместимость нового зеркала с кузовом. Модели с электроприводом (например, «Норма» или «ProSport») требуют прокладки проводов через гофру двери. Для этого снимите обшивку, используя пластиковые клипсы, и протяните кабель к блоку управления. Избегайте перегибов – радиус изгиба провода не должен быть меньше 5 см.
При монтаже механических зеркал с тросиковой регулировкой обратите внимание на направление тяг. Тросы должны идти без натяжения, иначе зеркало будет самопроизвольно смещаться. Закрепите их хомутами к внутренней стороне двери, оставив запас 2–3 см для свободного хода.
Для зеркал с подогревом (опция в некоторых комплектах) подключите провода к штатной цепи обогрева заднего стекла. Используйте клеммы «мама» 6,3 мм и изолируйте соединения термоусадочной трубкой. Проверьте полярность: красный провод – «+», чёрный – «масса». Ошибка приведёт к выходу из строя нагревательного элемента.
Фиксация зеркала на двери выполняется в три этапа:
- Установите переходную пластину на дверь, затянув болты моментом 8–10 Н·м.
- Закрепите корпус зеркала на пластине, используя прилагаемые винты (обычно M6).
- Отрегулируйте угол наклона так, чтобы в поле зрения попадал край заднего крыла и 10–15 см дороги за автомобилем.
После установки проверьте работу регулировки. Для электрических зеркал включите зажигание и протестируйте все положения джойстика. Механические модели настройте вручную, вращая регулировочные винты на корпусе. Если зеркало не фиксируется, подтяните крепёж или замените пружинные шайбы.
Герметизация стыков – обязательный шаг. Нанесите силиконовый герметик на края переходной пластины, чтобы предотвратить попадание влаги в дверную полость. Для зеркал с подсветкой дополнительно обработайте места ввода проводов. Излишки герметика удалите до застывания.
Завершите установку проверкой на вибрацию. На скорости 60–80 км/ч зеркало не должно дребезжать. Если вибрация присутствует, подложите под крепёж резиновые прокладки толщиной 1–2 мм или замените болты на более длинные. Для зеркал с широким углом обзора (например, сферических) дополнительно зафиксируйте корпус стяжкой к дверной карте.
Подключение электропривода зеркал (если предусмотрено)
На ВАЗ 2107 электропривод зеркал встречается редко, но если установлен, требует подключения к штатной проводке или дополнительной схеме. Перед началом работ отключите аккумулятор, чтобы избежать короткого замыкания. Провода привода обычно выведены через гофру двери в салон – их три: два силовых (подъем/опускание, влево/вправо) и один общий «масса».
Для подключения используйте разъемы типа «мама» с сечением провода не менее 0,75 мм². Штатная проводка ВАЗ 2107 не предусматривает отдельного блока управления зеркалами, поэтому питание берется от цепи стеклоподъемников или прикуривателя через предохранитель на 10 А. Если стеклоподъемники отсутствуют, протяните провод от монтажного блока (контакт «30» реле К3) через гофру в дверь.
Схема подключения: общий провод («масса») соедините с кузовом автомобиля в ближайшей точке (например, болт крепления двери). Два оставшихся провода подключите к переключателю управления зеркалами. На переключателе обычно нанесена маркировка: «L» – левое зеркало, «R» – правое, «U» – вверх/вниз, «S» – влево/вправо. Если маркировки нет, прозвоните провода мультиметром в режиме проверки цепи.
Переключатель устанавливайте в удобное место на панели приборов или двери. Для фиксации используйте пластиковые клипсы или двухсторонний скотч, если нет штатного крепления. Провода от переключателя к зеркалам прокладывайте вдоль штатной проводки, избегая острых кромок и подвижных элементов двери. Закрепите их пластиковыми стяжками через каждые 15–20 см.
После подключения проверьте работу привода: включите зажигание и поочередно управляйте зеркалами. Если движение происходит в обратную сторону, поменяйте местами соответствующие провода на переключателе. При отсутствии реакции проверьте предохранитель, целостность проводов и надежность контактов. Частая проблема – окисление «массы» на кузове: зачистите место соединения и обработайте контактной смазкой.
Для защиты электропривода от влаги используйте термоусадочные трубки на всех соединениях. В месте выхода проводов из двери установите резиновую заглушку или обработайте герметиком. Если зеркала не регулируются плавно, смажьте механизм привода силиконовой смазкой через технологические отверстия в корпусе.
При установке нештатного электропривода учитывайте, что мощность моторчиков составляет 2–3 Вт. Не подключайте их напрямую к аккумулятору без предохранителя – это может привести к возгоранию проводки. Для долговечной работы системы используйте провода с медными жилами и избегайте перегибов под острыми углами.
Проверка работоспособности и герметичности креплений
После установки зеркал на ВАЗ 2107 проведите визуальный осмотр всех точек крепления. Особое внимание уделите болтам на кронштейнах и местам стыковки зеркала с дверью. Проверьте затяжку гаек динамометрическим ключом с усилием 8–10 Н·м – превышение этого значения может привести к срыву резьбы в алюминиевом корпусе двери. Если зеркало крепится на пластиковые клипсы, убедитесь, что они не деформированы и плотно входят в посадочные отверстия.
Для проверки герметичности нанесите мыльный раствор на стыки между зеркалом и дверью, а также вокруг болтов. Запустите двигатель и включите обдув салона на максимальную скорость. Появление пузырьков укажет на утечку воздуха – в этом случае дополнительно промажьте проблемные участки герметиком на силиконовой основе (например, ABRO 999 или DoneDeal DD6773). Избегайте использования кислотных герметиков, так как они вызывают коррозию металла.
Проверьте работоспособность механизма регулировки зеркала. Перемещайте его во всех направлениях, фиксируя внимание на плавности хода и отсутствии люфтов. Если зеркало заедает или отклоняется самопроизвольно, разберите узел и смажьте шарниры литиевой смазкой (Литол-24 или аналог). При наличии электропривода подключите зеркало к бортовой сети и протестируйте все положения переключателя – задержка срабатывания более 1 секунды свидетельствует о неисправности мотор-редуктора.
- Покачайте зеркало рукой в горизонтальной и вертикальной плоскостях – допустимый люфт не должен превышать 1–2 мм.
- Проверьте фиксацию зеркала в крайних положениях: при резком закрытии двери оно не должно смещаться.
- На неровной дороге прислушайтесь к посторонним звукам – дребезжание указывает на ослабление крепежа или износ демпфирующих прокладок.
Завершите проверку тест-драйвом на скорости 60–80 км/ч. Наблюдайте за поведением зеркала в зеркале заднего вида: вибрация на высоких оборотах говорит о недостаточной жесткости крепления или деформации кронштейна. Если зеркало «плывет» при торможении, подтяните болты с усилием 12 Н·м или замените пружинные шайбы на новые. Для зеркал с электроприводом повторите проверку регулировки после поездки – нагрев мотор-редуктора может выявить скрытые дефекты.
