Блок питания ATX (БП) компьютера – источник стабилизированного напряжения +12 В, +5 В и +3,3 В. Для активации выхода +12 В необходимо замкнуть контакты PS_ON# (зелёный провод) и любой чёрный провод (GND) на 24-контактном разъёме. Это переводит БП в рабочий режим, подавая питание на все линии, включая +12 В с максимальным током до 10–50 А в зависимости от модели.
На разъёме +12 В (жёлтые провода) напряжение присутствует между жёлтым и чёрным проводами. Для проверки используйте мультиметр: подключите щупы к жёлтому (+) и чёрному (−) контактам, убедившись в стабильности показаний 11,8–12,2 В. Превышение нагрузки свыше паспортных значений (указаны на наклейке БП) приводит к срабатыванию защиты или перегреву.
Замыкание PS_ON# и GND выполняйте только при отключённом от сети БП. Используйте перемычку из провода сечением не менее 0,75 мм² или скрепку. Подключайте нагрузку (например, светодиодную ленту или вентилятор) через предохранитель на 5–10 А, чтобы избежать короткого замыкания. Не оставляйте БП в рабочем режиме без нагрузки на линии +5 В и +3,3 В – это может вывести его из строя.
Для длительной работы с +12 В отрежьте ненужные провода, оставив только жёлтые (+12 В) и чёрные (GND). Соедините их параллельно для увеличения допустимого тока. При подключении мощных устройств (например, автомобильных аксессуаров) используйте дополнительное охлаждение БП – штатный вентилятор может не справляться с тепловыделением.
Какие провода на БП отвечают за напряжение 12 вольт
В стандартном ATX-блоке питания провода с напряжением +12 В всегда имеют желтый цвет. Они группируются в несколько линий: основные разъемы 20/24-пинового коннектора (пины 10, 11 на 20-пиновом; 10, 11, 12 на 24-пиновом), 4/8-пиновый EPS/CPU (пины 1–4) и 6/8-пиновый PCIe (пины 1–3, 5–7). На старых БП встречаются отдельные 4-пиновые Molex-разъемы (желтый провод – пин 1). Важно: не все желтые провода равнозначны – линии 12V1, 12V2 и т.д. могут быть разделены внутри БП для распределения нагрузки.
Для точной идентификации используйте мультиметр в режиме измерения постоянного напряжения (DCV 20 В). Подключите черный щуп к любому черному проводу (земля), красный – к желтому. Показания должны быть в пределах 11.4–12.6 В при нагрузке. Если напряжение ниже 11 В – линия перегружена или БП неисправен. На современных БП с сертификацией 80 PLUS Bronze и выше допустимое отклонение ±5% (11.4–12.6 В), на бюджетных моделях – до ±10% (10.8–13.2 В).
Не путайте желтые провода с оранжевыми (+3.3 В) или красными (+5 В). Ошибка приведет к повреждению подключенного оборудования. На разъемах SATA желтый провод также соответствует +12 В (пины 1, 2, 3), но его сечение обычно тоньше – не рекомендуется использовать для мощных нагрузок (свыше 5 А). Для питания устройств с током потребления более 10 А выбирайте линии PCIe или EPS, так как они рассчитаны на больший ток.
При модификации БП для внешнего использования учитывайте максимальный ток линии. На наклейке БП указаны суммарные значения для всех +12 В-линий (например, 12V1: 18A, 12V2: 18A). Превышение этих значений вызовет срабатывание защиты или перегрев. Для стабильной работы подключайте нагрузку равномерно: если устройство потребляет 15 А, распределите его между двумя линиями по 7.5 А. Избегайте параллельного соединения желтых проводов разных линий без предварительной проверки их объединения внутри БП.
В нестандартных БП (например, серверных или промышленных) цветовая маркировка может отличаться. В таких случаях ориентируйтесь на схему разводки, указанную на корпусе БП, или документацию. Для SFX- и TFX-форматов расположение +12 В-проводов идентично ATX, но сечение может быть меньше. При работе с неизвестным БП всегда проверяйте напряжение мультиметром перед подключением нагрузки – даже один неправильно идентифицированный провод способен вывести из строя оборудование.
Как правильно определить контакты для замыкания на разъёме ATX

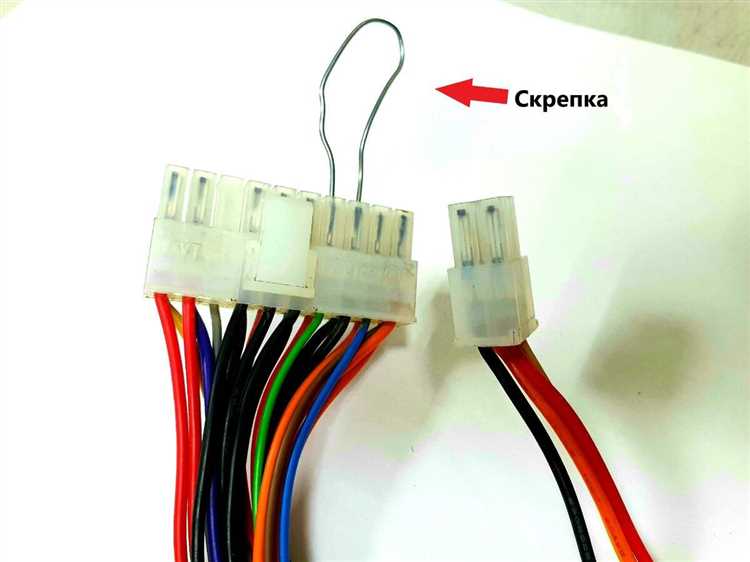

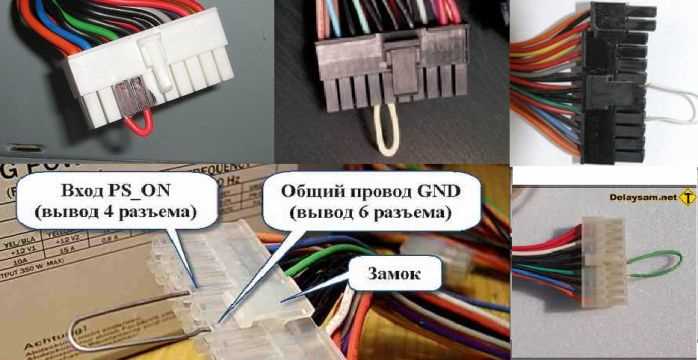

Разъём ATX 24-пиновый – основной источник питания материнской платы. Для получения 12 В нужно замкнуть контакты PS_ON# (зелёный провод) и любой из чёрных проводов (GND). Зеленый провод всегда один, чёрных – несколько, но достаточно одного. Замыкание этих контактов активирует блок питания, после чего на жёлтых проводах появится 12 В.
Если блок питания старый или нестандартный, расположение проводов может отличаться. В таких случаях используйте мультиметр в режиме прозвонки: найдите зелёный провод и убедитесь, что он соединён с контактом 14 (для 24-пинового разъёма) или 16 (для 20+4-пинового). Чёрные провода соответствуют контактам 3, 5, 7, 13, 15, 17, 18, 19, 24 – любой из них подойдёт для замыкания.
Не перепутайте зелёный провод с серым (PWR_OK) или оранжевым (+3.3V Sense). Ошибка приведёт к некорректной работе или повреждению БП. Для проверки сверьтесь со схемой распиновки: зелёный провод всегда находится рядом с чёрными, но не смешивается с другими цветными.
- Отключите БП от сети и дайте ему разрядиться (подождите 1–2 минуты).
- Используйте перемычку из провода или скрепки – не применяйте металлические предметы без изоляции.
- Замыкайте контакты только после подключения нагрузки (например, вентилятора или резистора на 10 Ом).
Для 20-пиновых разъёмов (устаревшие БП) зелёный провод находится на контакте 14, чёрные – на 3, 5, 7, 13, 15, 17. Если БП не стартует, проверьте наличие дополнительного 4-пинового разъёма EPS12V – иногда требуется его подключение для стабилизации.
После замыкания измерьте напряжение на жёлтых проводах мультиметром: оно должно быть в пределах 11.4–12.6 В. Если значение ниже, БП неисправен или перегружен. Не оставляйте БП в работающем состоянии без нагрузки дольше 30 секунд – это сокращает срок службы компонентов.

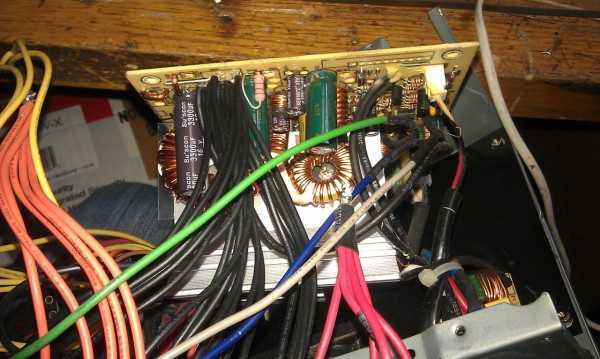

Пошаговая инструкция по безопасному замыканию проводов БП
Отключите блок питания от сети и подождите 30 секунд для разряда конденсаторов. Найдите 24-контактный разъем ATX: черный провод – земля (GND), желтый – +12 В, зеленый – PS_ON (включение БП). Для активации БП замкните зеленый провод с любым черным с помощью скрепки или перемычки. Не используйте тонкие провода – они могут перегреться.
Подключите мультиметр в режиме измерения постоянного напряжения (DC 20 В) к желтому (+12 В) и черному (GND) проводам. Включите БП в сеть и проверьте показания: допустимый диапазон – 11,4–12,6 В. Если напряжение выходит за пределы, отключите БП и проверьте целостность проводов. Для нагрузки подсоедините резистор 10–20 Ом (мощностью не менее 5 Вт) между +12 В и GND, чтобы избежать срабатывания защиты.
При работе с несколькими устройствами используйте отдельные линии +12 В (желтые провода) – на стандартном БП их 2–4, каждый выдерживает 10–18 А. Избегайте параллельного подключения без балансировки токов. Для длительной эксплуатации обеспечьте вентиляцию БП: установите его на открытой поверхности или добавьте дополнительный кулер. После завершения работы отключите нагрузку, затем БП от сети.
Какие инструменты и материалы нужны для подключения 12 вольт
Для работы потребуется блок питания формата ATX с выходным током не менее 10 А по линии +12 В – проверьте маркировку на наклейке БП (например, «12V1: 18A»). Подойдут модели от 400 Вт и выше: Corsair CX550, Chieftec A-80, или аналоги. Из инструментов нужны: мультиметр с диапазоном измерения постоянного напряжения до 20 В (точность ±0,5%), бокорезы с изолированными ручками, паяльник на 40–60 Вт с тонким жалом (если планируется пайка), термоусадочная трубка диаметром 3–5 мм или изолента ПВХ. Для временного тестирования хватит скрепок или перемычек из медного провода сечением 1,5 мм².
Основные расходные материалы: провод ПВ-3 или ПВС сечением 1,5–2,5 мм² (цвет не критичен, но традиционно используют желтый для +12 В и черный для земли), разъемы Molex 8981 или SATA (если подключаете устройства с такими интерфейсами), клеммы «мама» под винт М4 для подключения нагрузки. При работе с высокими токами (>5 А) рекомендуется использовать наконечники НШВИ для опрессовки проводов – это снижает переходное сопротивление. Для фиксации соединений подойдут пластиковые стяжки или алюминиевые хомуты.
| Инструмент/материал | Назначение | Примечание |
|---|---|---|
| Мультиметр | Проверка напряжения на линиях +12 В, +5 В, +3,3 В | Перед использованием убедитесь в исправности щупов |
| Паяльник + припой ПОС-61 | Надежное соединение проводов | Избегайте перегрева изоляции – используйте термостойкие подставки |
| Клещи для опрессовки НШВИ | Подготовка проводов для винтовых соединений | Выбирайте наконечники под сечение провода |
Как проверить работоспособность БП после замыкания контактов
Подключите к БП нагрузку не менее 5–10 Вт на линию +12V (например, автомобильную лампу на 12 В или резистор 10–20 Ом мощностью 10 Вт). Замкните контакты PS_ON# (зелёный провод) и любой чёрный (COM) на 24-пиновом разъёме. Если БП запустился, измерьте напряжение на жёлтых проводах (+12V) мультиметром в режиме DC: допустимое отклонение – ±5% (11,4–12,6 В). Проверьте также линии +5V (красные провода) и +3,3V (оранжевые) – их значения должны быть в пределах 4,75–5,25 В и 3,14–3,46 В соответственно.
Обратите внимание на поведение вентилятора БП: если он не вращается или работает с перебоями, это указывает на неисправность цепей питания или перегрузку. При наличии осциллографа проверьте форму сигнала на линиях +12V – пульсации не должны превышать 120 мВ (пик-пик) под нагрузкой. Если напряжение стабильно, но БП отключается через несколько секунд, вероятно, сработала защита от короткого замыкания или перегрева – проверьте цепи на предмет повреждённых компонентов.
Для проверки под нагрузкой подключите к линии +12V устройство с известным потреблением (например, жёсткий диск или кулер на 12 В). Если БП выдерживает нагрузку 2–3 А без падения напряжения ниже 11,4 В, его можно считать работоспособным. При нестабильной работе замените электролитические конденсаторы в цепях фильтрации или проверьте исправность ШИМ-контроллера (обычно микросхема типа TL494 или аналог).
Типичные ошибки при запуске БП без материнской платы
Первая и самая распространённая ошибка – неправильное замыкание контактов PS_ON# (зелёный провод) и любого чёрного провода (земля). Многие используют для этого металлические предметы (скрепки, отвёртки), не учитывая риск короткого замыкания или окисления контактов. Даже микроскопический зазор между проводниками может привести к нестабильной работе БП или его отключению через защиту. Рекомендуется использовать изолированный перемычку из провода сечением не менее 0,75 мм² или специальный джампер. Перед замыканием убедитесь, что БП отключён от сети, а конденсаторы разряжены – остаточное напряжение на них может достигать 300 В.
Вторая ошибка – игнорирование нагрузки на линии +12 В. БП компьютера спроектирован для работы с минимальной нагрузкой: без неё напряжение может «плавать» или срабатывать защита OCP (Over Current Protection). Минимальная нагрузка для стабильной работы – 5–10% от номинальной мощности БП. Например, для блока на 500 Вт достаточно подключить к линии +12 В резистор на 10–20 Ом мощностью 10–20 Вт или вентилятор на 12 В. Без нагрузки напряжение на линии +12 В может проседать до 10,5 В или, наоборот, подниматься до 13 В, что опасно для подключённых устройств.
Третья ошибка – неверная интерпретация цветовой маркировки проводов. Стандарт ATX определяет цвета, но некоторые производители (особенно бюджетных моделей) могут их нарушать. Например, жёлтый провод всегда должен быть +12 В, но в дешёвых БП встречаются случаи, когда он маркирован как +5 В или даже +3,3 В. Перед подключением проверяйте распиновку с помощью мультиметра: измерьте напряжение между жёлтым и чёрным проводами – оно должно быть в пределах 11,4–12,6 В. Также опасно путать серый провод (Power_OK) с PS_ON#: замыкание серого провода на землю не запустит БП, а лишь вызовет срабатывание защиты.
Четвёртая ошибка – работа с БП без проверки его состояния. Перед запуском без материнской платы убедитесь, что:
- БП не имеет вздутых конденсаторов на плате (особенно в высоковольтной части);
- Вентилятор вращается свободно, без посторонних шумов;
- На разъёмах нет следов окисления или подгорания;
- Напряжение сети соответствует номиналу (220–240 В для большинства БП).
Запуск неисправного БП может привести к возгоранию или поражению электрическим током. Если при включении БП сразу отключается или не выдаёт напряжение, проверьте наличие короткого замыкания на линиях +5 В или +3,3 В – часто причиной становятся неисправные диоды или транзисторы в цепях стабилизации.
