Тормозная система – это комплекс механизмов, отвечающих за снижение скорости или полную остановку автомобиля. В основе её работы лежит преобразование кинетической энергии движения в тепловую за счёт трения. Современные системы включают гидравлический привод, тормозные механизмы (дисковые или барабанные), усилитель тормозов и электронные помощники, такие как ABS и EBD. Безотказная работа этих компонентов критически важна для безопасности: по данным ГИБДД, около 20% ДТП в России происходят из-за неисправностей тормозов.
Дисковые тормоза, установленные на большинстве современных автомобилей, состоят из суппорта, тормозных колодок и диска. При нажатии на педаль тормоза гидравлическая жидкость передаёт усилие на поршни суппорта, которые прижимают колодки к диску. Коэффициент трения фрикционных материалов колодок (например, керамических или металлокерамических) достигает 0,4–0,5, что обеспечивает эффективное замедление. Барабанные тормоза, встречающиеся на задних осях бюджетных моделей, работают по схожему принципу, но с внутренними колодками, раздвигающимися внутри барабана.
Гидравлический привод – ключевой элемент системы. Он использует несжимаемую тормозную жидкость (например, DOT 4 с температурой кипения не ниже 230°C) для передачи усилия от педали к механизмам. Вакуумный усилитель тормозов (ВУТ) снижает необходимое усилие на педали в 3–5 раз за счёт разницы давлений во впускном коллекторе и атмосфере. Неисправности ВУТ (например, разрыв мембраны) увеличивают тормозной путь на 30–40%, что особенно опасно при скорости выше 60 км/ч.
Электронные системы, такие как ABS (антиблокировочная система), предотвращают блокировку колёс при экстренном торможении. Датчики ABS фиксируют скорость вращения каждого колеса и при обнаружении блокировки кратковременно снижают давление в соответствующем контуре. Это позволяет сохранить управляемость: по данным NHTSA, автомобили с ABS сокращают риск ДТП на 18%. EBD (электронное распределение тормозных сил) оптимизирует нагрузку между осями, предотвращая занос.
Регулярное обслуживание тормозной системы – залог её надёжности. Замену тормозной жидкости рекомендуется проводить каждые 2 года или 40 000 км пробега, так как она гигроскопична и теряет свои свойства. Колодки изнашиваются в среднем за 30 000–50 000 км, диски – за 80 000–100 000 км. Признаки неисправностей: скрип при торможении, увеличенный ход педали, вибрации руля. Игнорирование этих симптомов приводит к перегреву дисков (температура может превышать 500°C) и их деформации, что увеличивает тормозной путь на 20–30%.

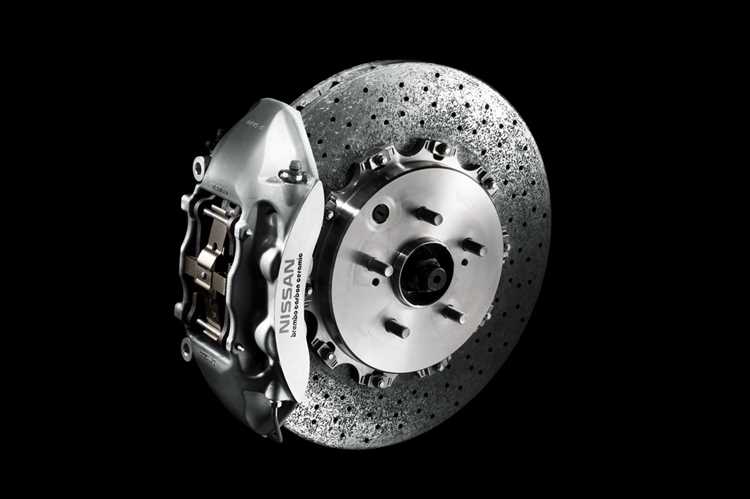

Основные компоненты тормозной системы и их назначение
Тормозная система состоит из ключевых элементов, каждый из которых выполняет строго определённую функцию. Главные компоненты:
- Тормозные колодки – фрикционные накладки, прижимающиеся к диску или барабану для создания трения. Изготавливаются из композитных материалов (керамика, металлокерамика, органика) с коэффициентом трения 0,3–0,5. Срок службы зависит от стиля вождения: при агрессивном торможении изнашиваются за 15–20 тыс. км, при спокойном – до 50 тыс. км. Рекомендуется проверять толщину накладок каждые 10 тыс. км.
- Тормозные диски/барабаны – вращающиеся детали, к которым прижимаются колодки. Диски (вентилируемые или перфорированные) эффективнее отводят тепло, выдерживая температуры до 600°C. Барабаны дешевле, но склонны к перегреву и менее эффективны при высоких нагрузках. Минимальная толщина диска указывается производителем (обычно 2–3 мм от номинала).
- Тормозные цилиндры – гидравлические механизмы, преобразующие давление жидкости в механическое усилие. Главный цилиндр распределяет давление по контурам, рабочие цилиндры (суппорты) прижимают колодки. Утечка жидкости или заклинивание поршня – критические неисправности, требующие немедленного ремонта.
Гидравлический контур – основа передачи усилия от педали к колодкам. Включает:
- Тормозную жидкость – рабочая среда с высокой температурой кипения (DOT 3 – 205°C, DOT 4 – 230°C, DOT 5.1 – 260°C). Гигроскопична: за 2 года эксплуатации впитывает до 3% влаги, снижая эффективность. Замена – каждые 2 года или 40 тыс. км.
- Тормозные шланги и трубки – армированные резиновые шланги (выдерживают давление до 150 бар) и металлические трубки. Трещины, вздутия или коррозия трубок приводят к разгерметизации. Осмотр – при каждом ТО.
- Вакуумный усилитель – снижает усилие на педали за счёт разницы давлений. При неисправности педаль становится «жёсткой», тормозной путь увеличивается на 20–30%. Проверка: при заглушенном двигателе нажать педаль 5–6 раз – если она не «проваливается», усилитель исправен.
Электронные и вспомогательные системы повышают безопасность, но не заменяют механику. Антиблокировочная система (ABS) предотвращает блокировку колёс, сохраняя управляемость. Датчики скорости вращения колёс передают данные блоку управления, который модулирует давление в контуре с частотой до 15 импульсов в секунду. Система распределения тормозных усилий (EBD) корректирует давление между осями, предотвращая занос. При отказе ABS/EBD на приборной панели загорается индикатор – требуется диагностика. Регулярная проверка датчиков и проводки (особенно после езды по бездорожью) исключает ложные срабатывания.
Как педаль тормоза передает усилие на колодки
Нажатие на педаль тормоза запускает цепочку гидравлических и механических процессов, преобразующих мускульное усилие водителя в давление на тормозные колодки. В большинстве современных автомобилей используется двухконтурная гидравлическая система, где усилие передается через тормозную жидкость под давлением до 180 бар. Педаль соединена с главным тормозным цилиндром через шток, который при нажатии перемещает поршень внутри цилиндра, вытесняя жидкость в магистрали.
Главный тормозной цилиндр – ключевой элемент, отвечающий за создание давления. Внутри него расположены два поршня (для раздельных контуров), которые при срабатывании выталкивают жидкость через клапаны в трубопроводы. Рабочий объем цилиндра рассчитан так, чтобы обеспечить достаточное давление даже при частичном износе колодок: например, в легковых автомобилях ход поршня составляет 15–25 мм, а диаметр – 19–25 мм.
Тормозная жидкость, обладающая высокой температурой кипения (не ниже 205°C для DOT 4), передает давление без сжатия. По магистралям из стальных трубок и гибких шлангов она поступает к колесным цилиндрам или суппортам. В дисковых тормозах жидкость давит на поршни суппорта, которые прижимают колодки к диску с силой до 20 кН. В барабанных системах давление воздействует на колесные цилиндры, раздвигающие колодки к барабану.
Вакуумный усилитель тормозов (ВУТ) снижает усилие на педали в 3–5 раз за счет разницы давлений во впускном коллекторе и атмосфере. При нажатии на педаль открывается клапан, соединяющий камеры усилителя, и диафрагма под действием разрежения перемещает шток главного цилиндра. Без ВУТ водителю пришлось бы прикладывать усилие до 150 кгс для экстренного торможения, что физически невозможно.
В системах с ABS гидравлический блок модулирует давление в контурах, предотвращая блокировку колес. Датчики скорости вращения передают сигналы на ЭБУ, который управляет клапанами в гидроаккумуляторе. При срабатывании ABS давление в магистралях может изменяться до 15 раз в секунду, обеспечивая оптимальное сцепление шин с дорогой. Это не влияет на первичную передачу усилия, но корректирует его для эффективного торможения.
Тормозные шланги из армированной резины или тефлона выдерживают давление до 300 бар, но со временем теряют эластичность. Трещины или вздутия на шлангах приводят к утечкам жидкости и снижению эффективности торможения. Рекомендуется проверять их состояние каждые 40–50 тыс. км, особенно в местах соединений с суппортами, где вибрации ускоряют износ.
Колодки прижимаются к диску или барабану с силой, пропорциональной давлению в системе. В дисковых тормозах площадь контакта колодки с диском составляет 30–50 см², а коэффициент трения фрикционного материала – 0,35–0,45. Это означает, что при давлении 100 бар на поршень диаметром 50 мм колодка развивает усилие около 19,6 кН, что эквивалентно весу 2 тонн. Износ колодок компенсируется автоматическим подводом поршней в суппортах.
Регулярная проверка уровня тормозной жидкости и ее замена каждые 2 года (или 40 тыс. км) предотвращает коррозию внутренних поверхностей цилиндров и потерю герметичности. Воздух в системе снижает эффективность передачи усилия, так как газы сжимаемы. Для удаления воздуха используется прокачка с помощью специального клапана на суппортах или колесных цилиндрах, при этом жидкость подается под давлением 1–2 бар через штуцер.

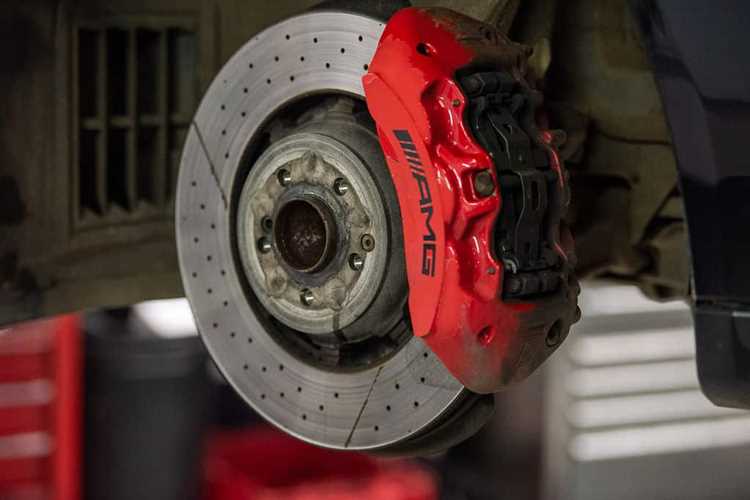

Разница между дисковыми и барабанными тормозами
Дисковые тормоза работают по принципу зажима вращающегося диска между двумя колодками, создавая трение и замедляя автомобиль. Их эффективность обусловлена открытой конструкцией: тепло отводится быстрее, что снижает риск перегрева на 30–40% по сравнению с барабанными системами. Это делает их предпочтительными для спортивных и тяжелых автомобилей, где требуется стабильное торможение при высоких нагрузках. Колодки дисковых тормозов изнашиваются равномернее, а их замена занимает в среднем на 20–25% меньше времени.
Барабанные тормоза используют цилиндрический барабан, внутри которого раздвигаются колодки, прижимаясь к его внутренней поверхности. Их главное преимущество – низкая стоимость производства и обслуживания: ресурс колодок на 15–20% выше, чем у дисковых, а конструкция защищена от грязи и влаги. Однако при интенсивном торможении барабаны склонны к перегреву, что снижает эффективность на 25–30% уже после 5–7 резких остановок. Из-за этого их устанавливают преимущественно на задние колеса бюджетных автомобилей или грузовиков с умеренной динамикой.
Распределение тормозных усилий у дисковых систем точнее: гидравлический привод обеспечивает мгновенную реакцию на нажатие педали, а отсутствие самоусиления (эффекта «закусывания») делает торможение предсказуемым. Барабанные тормоза, напротив, обладают самоусиливающимся эффектом за счет конструкции колодок, что может приводить к неравномерному износу или блокировке колес при резком нажатии. Для городских условий это не критично, но на горных дорогах или при буксировке дисковые тормоза демонстрируют превосходство в управляемости.
Обслуживание дисковых тормозов требует регулярной проверки толщины колодок (минимально допустимый остаток – 2–3 мм) и состояния дисков (допустимое биение – не более 0,05 мм). Барабанные системы менее требовательны: колодки меняют реже, но их замена сложнее из-за необходимости демонтажа барабана и регулировки зазоров. Важно учитывать, что при попадании воды в барабан эффективность торможения падает на 40–50% до полного высыхания, тогда как дисковые тормоза восстанавливают работоспособность за 1–2 нажатия педали.
Выбор между дисковыми и барабанными тормозами зависит от условий эксплуатации. Для автомобилей с высокой мощностью или частыми поездками по горным маршрутам дисковые тормоза – единственный надежный вариант. Барабанные системы оправданы для недорогих моделей с небольшой массой, где приоритетом является экономия на обслуживании. В современных автомобилях часто комбинируют оба типа: дисковые на передней оси (до 70% тормозного усилия) и барабанные на задней, что оптимизирует стоимость и эффективность.
При модернизации тормозной системы замена барабанных механизмов на дисковые увеличивает стоимость работ на 15–20%, но окупается за счет повышенной безопасности и долговечности. Если автомобиль эксплуатируется в условиях повышенной влажности или бездорожья, дисковые тормоза с вентилируемыми дисками (толщиной от 22 мм) снижают риск коррозии и деформации. Для барабанных тормозов критически важна периодическая очистка от грязи и проверка герметичности сальников – их износ приводит к попаданию смазки на колодки, что снижает коэффициент трения до 60%.
Роль тормозной жидкости и почему её нужно менять
Тормозная жидкость – гидравлическая среда, передающая усилие от педали тормоза к колодкам. Без неё система не способна работать: жидкость несжимаема, что позволяет мгновенно передавать давление на поршни суппортов. В отличие от механических приводов, гидравлика обеспечивает равномерное распределение силы по всем колёсам, предотвращая заносы. Стандартные жидкости (DOT 3, DOT 4, DOT 5.1) рассчитаны на температуры кипения от 205°C до 260°C, но в экстремальных условиях (спортивная езда, горные спуски) этот показатель критически важен.
Главная проблема тормозной жидкости – гигроскопичность. Она активно впитывает влагу из воздуха через микропоры шлангов и уплотнений. Уже через год эксплуатации содержание воды может достигать 2–3%, снижая температуру кипения на 20–30%. При 4% влаги жидкость DOT 4 закипает при 155°C вместо 230°C, что приводит к образованию паровых пробок и отказу тормозов. Влажность также ускоряет коррозию металлических компонентов системы: поршней, цилиндров, трубок.
Производители рекомендуют замену каждые 2 года или 40–50 тысяч километров пробега, но интервал зависит от условий эксплуатации. В регионах с высокой влажностью (прибрежные зоны, тропики) или при агрессивном стиле вождения жидкость теряет свойства быстрее. Например, в гоночных автомобилях её меняют перед каждой гонкой. Игнорирование сроков приводит к необратимым последствиям: закипанию жидкости при резком торможении, разбуханию резиновых манжет, утечкам и дорогостоящему ремонту.
Существует три основных типа жидкостей: гликолевые (DOT 3, DOT 4, DOT 5.1) и силиконовые (DOT 5). Гликолевые совместимы между собой, но смешивать их с DOT 5 нельзя – это вызывает образование геля и закупорку каналов. Силиконовые жидкости не впитывают влагу, но дороже и требуют полной промывки системы при переходе. Для большинства автомобилей оптимален DOT 4: он сочетает высокую температуру кипения (230°C для свежей жидкости) и доступную цену.
Замена тормозной жидкости – процедура, требующая точности. Недостаточно просто долить новую жидкость: необходимо полностью прокачать систему, удаляя старую и воздух. Ошибки при прокачке (например, неполное удаление воздуха) приводят к «мягкой» педали и увеличению тормозного пути. Для прокачки используют специальные устройства или метод двух человек: один нажимает на педаль, второй открывает штуцеры на суппортах. Важно соблюдать последовательность прокачки (обычно заднее правое → переднее левое → заднее левое → переднее правое колесо).
Признаки необходимости замены: потемнение жидкости (светло-жёлтый цвет меняется на коричневый), увеличенный ход педали, появление ошибок на приборной панели (например, «Brake Fluid Low»). Тестеры влажности позволяют измерить содержание воды в жидкости: если оно превышает 3%, требуется замена. Не стоит экономить на качестве: дешёвые жидкости могут содержать примеси, разрушающие резиновые уплотнения. Рекомендуемые бренды: Castrol, Motul, Liqui Moly, ATE.
Самостоятельная замена возможна, но требует инструментов и аккуратности. Понадобятся: ключ для штуцеров (обычно на 8 или 10 мм), прозрачная трубка, ёмкость для слива, новая жидкость. Работать лучше на яме или подъёмнике, чтобы обеспечить доступ ко всем колёсам. После замены обязательно проверить уровень в бачке и убедиться в отсутствии утечек. Если жидкость быстро уходит, это сигнал о неисправности системы: изношенных шлангах, манжетах или главном тормозном цилиндре.
Как работают тормозные колодки и когда их заменять
Тормозные колодки – фрикционные элементы, преобразующие кинетическую энергию автомобиля в тепловую за счет трения о диск или барабан. При нажатии на педаль тормоза гидравлическое давление передается на суппорт, прижимающий колодки к вращающемуся диску. Материал колодок (органический, полуметаллический, керамический) определяет эффективность торможения, износ и уровень шума. Например, керамические колодки выдерживают температуры до 650°C, служат дольше металлических, но дороже на 30–50%. Толщина фрикционной накладки в новых колодках – 10–12 мм, критическим считается износ до 2–3 мм, после чего падает эффективность и растет риск повреждения диска.
Замену колодок проводят при достижении минимальной толщины накладки, появлении скрипа (индикатор износа – металлическая пластина, издающая звук при контакте с диском) или вибрации педали. Средний ресурс колодок – 30–50 тыс. км, но в городском режиме с частыми торможениями срок сокращается до 15–20 тыс. км. Проверку состояния рекомендуется выполнять каждые 10 тыс. км или при сезонной смене шин. Игнорирование замены приводит к увеличению тормозного пути на 20–40% и ускоренному износу дисков, стоимость восстановления которых в 3–5 раз выше цены колодок.
Зачем нужен вакуумный усилитель тормозов и как он функционирует
Вакуумный усилитель тормозов (ВУТ) снижает усилие на педали тормоза в 3–5 раз, обеспечивая комфортное и безопасное управление автомобилем. Без него водителю пришлось бы прикладывать силу до 150 кг для эффективного торможения, что физически невозможно в экстренных ситуациях. ВУТ критически важен для автомобилей с дисковыми тормозами, где требуется большее давление в гидравлической системе, чем в барабанных механизмах.
Принцип работы основан на разнице давлений: с одной стороны мембраны действует атмосферное давление, с другой – разрежение, создаваемое во впускном коллекторе бензинового двигателя или вакуумным насосом в дизельных и турбированных моторах. При нажатии на педаль тормоза открывается клапан, соединяющий полости усилителя, и атмосферное давление толкает мембрану, усиливая давление на главный тормозной цилиндр. В дизельных двигателях разрежение достигает 0,7–0,8 бар, в бензиновых – до 0,9 бар.
Конструктивно ВУТ состоит из корпуса, диафрагмы, возвратной пружины, следящего клапана и толкателя. Корпус делится на две камеры: вакуумную (соединена с источником разрежения) и атмосферную (герметична в состоянии покоя). При выходе из строя усилителя тормоза не пропадают, но педаль становится «жесткой», а тормозной путь увеличивается на 20–30%. Типичные неисправности – разрыв диафрагмы, утечка вакуума через трещины в шлангах или негерметичность обратного клапана.
Проверка работоспособности ВУТ проводится простым методом: при заглушенном двигателе нажмите педаль тормоза 5–6 раз, чтобы сбросить разрежение, затем удерживайте её нажатой и запустите мотор. Исправный усилитель «утянет» педаль вниз на 2–3 см из-за создаваемого разрежения. Если педаль остаётся неподвижной или требует чрезмерного усилия, диагностируйте систему на предмет утечек или повреждений мембраны. Для дизельных двигателей дополнительно проверяйте вакуумный насос – его производительность должна составлять не менее 10 л/мин при 2000 об/мин.
Замена ВУТ требуется при механических повреждениях, разрыве диафрагмы или износе уплотнений. Перед установкой нового усилителя обязательно проверьте состояние шлангов и обратного клапана: трещины или затвердение резины приводят к подсосу воздуха, что снижает эффективность работы. После замены прокачайте тормозную систему, даже если жидкость не сливалась – воздух может попасть в гидравлический контур через главный цилиндр. Используйте только рекомендованные производителем тормозные жидкости (DOT 4 или DOT 5.1), так как их вязкость влияет на работу следящего клапана.
В современных автомобилях с системами Start-Stop или гибридными силовыми установками применяются электровакуумные насосы, так как двигатель часто работает на холостом ходу или отключается. Они включаются по сигналу датчика давления при падении разрежения ниже 0,5 бар. Ресурс ВУТ составляет 150–200 тыс. км, но при агрессивной манере вождения или эксплуатации в условиях повышенной запылённости срок службы сокращается. Регулярно осматривайте шланги на предмет трещин и проверяйте герметичность системы – это предотвратит внезапный отказ тормозов.
