Прогоревший глушитель – распространённая проблема, возникающая из-за коррозии, высоких температур или механических повреждений. Средний срок службы штатного глушителя составляет 5–7 лет, но при агрессивной эксплуатации (частые короткие поездки, реагенты на дорогах) он может выйти из строя уже через 2–3 года. Ремонт вместо замены позволяет сэкономить от 30 до 70% стоимости новой детали, особенно если повреждения локальные.
Первый признак прогара – изменение звука выхлопа: появляется металлический звон, гул или резкое усиление шума. Визуальный осмотр выявляет чёрные пятна на поверхности, сквозные отверстия или трещины. Для точной диагностики используйте эндоскоп или поднимите автомобиль на подъёмнике: прогоревшие участки часто скрыты под слоем ржавчины или сажи. Не игнорируйте проблему – даже небольшое отверстие увеличивается в размерах на 1–2 мм в месяц при активной эксплуатации.
Существует три основных метода ремонта: сварка, применение ремонтных составов и замена повреждённого участка на бандаж. Сварка эффективна при толщине металла не менее 1,5 мм, но требует демонтажа глушителя и наличия профессионального оборудования. Ремонтные составы (например, термостойкие герметики или холодная сварка) подходят для отверстий до 10 мм, выдерживают температуру до 1000°C, но служат не более 6–12 месяцев. Бандажи из стеклоткани с эпоксидной смолой – промежуточный вариант: они дешевле сварки, но долговечнее герметиков, выдерживая до 2 лет эксплуатации.
Перед ремонтом очистите поверхность глушителя металлической щёткой или наждачной бумагой (зернистость P80–P120), удалив ржавчину и сажу. Для сварки используйте электроды диаметром 2–2,5 мм с рутиловым покрытием (например, МР-3), а при работе с герметиками – обезжиривайте поверхность ацетоном или уайт-спиритом. После ремонта дайте составу полностью полимеризоваться: для холодной сварки – 24 часа, для эпоксидных бандажей – 48 часов. Избегайте мойки автомобиля под давлением в течение 3–5 дней после ремонта.
Как определить степень повреждения глушителя перед ремонтом
Первым шагом осмотрите глушитель на предмет видимых дефектов. Прогорание чаще всего локализуется в местах сварных швов, на изгибах труб или в нижней части корпуса, где скапливается конденсат. Обратите внимание на ржавчину: если она поверхностная (до 1–2 мм глубиной), ремонт возможен, но при сквозных отверстиях или глубоких кавернах (более 3 мм) потребуется замена участка. Проверьте целостность подвесов – трещины в резиновых креплениях или их отсутствие усиливают вибрацию, ускоряя разрушение металла.
Оцените звук выхлопа при работающем двигателе. Глухой металлический стук указывает на отслоение внутренних перегородок или обрыв перемычек в резонаторе. Шипение или свист на высоких оборотах – признак мелких отверстий (до 5 мм), которые можно заделать герметиком или сваркой. Если звук напоминает «пулемётную очередь», повреждены внутренние соты катализатора или перфорированные трубы глушителя – в этом случае ремонт нецелесообразен, требуется замена.
- Используйте эндоскоп для осмотра внутренних полостей. Введите камеру через выпускной коллектор или вырезанное отверстие диаметром 10–12 мм, чтобы обнаружить скрытые прогары в перегородках или на стенках труб.
- Проверьте давление выхлопных газов. Поднесите руку к выхлопной трубе на расстоянии 10 см: равномерный поток без пульсаций – норма, резкие толчки воздуха указывают на разгерметизацию системы.
- Измерьте толщину металла ультразвуковым толщиномером. Критическое значение для стальных глушителей – 0,8 мм, для алюминизированных – 1,2 мм. При меньших показателях ремонт неэффективен.
Какие инструменты и материалы нужны для самостоятельного ремонта
Для ремонта прогоревшего глушителя потребуется базовый набор инструментов: угловая шлифовальная машина (болгарка) с отрезным и зачистным дисками по металлу (толщиной 1–1,6 мм), сварочный аппарат (инвертор на 160–200 А с электродами диаметром 2–3 мм), струбцины или магнитные держатели для фиксации деталей. Дополнительно понадобятся металлическая щетка, молоток с резиновой или медной головкой, напильник и наждачная бумага (зернистостью 80–120). Если повреждение небольшое, можно обойтись без сварки – тогда пригодятся высокотемпературный герметик (на основе силиката натрия, выдерживающий 1000–1200°C) и бандаж из стеклоткани с эпоксидной смолой.
Материалы зависят от выбранного метода ремонта. Для сварки используйте стальные заплатки толщиной 1,5–2 мм из нержавеющей стали (AISI 304 или 316) или обычной конструкционной стали Ст3. При временном ремонте без сварки подойдет термостойкая лента (например, 3M Scotch-Weld 3748) или бандаж с керамическим наполнителем. Для защиты от коррозии после ремонта применяйте антикоррозийный грунт (цинконаполненный) и термостойкую краску (до 600°C). Не экономьте на расходниках – дешевые аналоги быстро прогорают или отслаиваются.
Из вспомогательных инструментов пригодятся: домкрат или подъемник для доступа к глушителю, гаечные ключи (на 10, 13, 17 мм) для демонтажа крепежа, плоскогубцы и кусачки для удаления ржавых хомутов. Работайте в перчатках (термостойких при сварке) и защитных очках – металлическая стружка и искры опасны для глаз. Если глушитель сильно проржавел, заранее подготовьте запасные прокладки (медные или паронитовые) и новые крепежные болты с гайками (оцинкованные или из нержавейки).
Пошаговая инструкция по сварке прогоревшего участка глушителя
Перед началом работ подготовьте оборудование: сварочный аппарат MIG/MAG с проволокой ER70S-6 диаметром 0,8–1,0 мм, угловую шлифмашину с отрезным и зачистным дисками (зернистость 40–60), металлическую щетку, струбцины, защитные очки с фильтром DIN 9–13, перчатки из спилка и огнестойкую одежду. Глушитель должен быть демонтирован и очищен от грязи, ржавчины и остатков старого герметика. Проверьте толщину металла в зоне прогара – если она менее 1 мм, сварка нецелесообразна: потребуется накладка или замена секции.

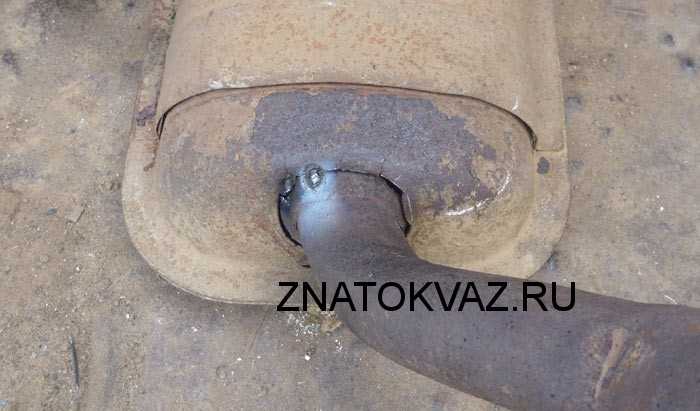

Определите границы повреждения. Прогоревший участок вырежьте болгаркой, формируя прямоугольное или овальное отверстие с ровными краями. Удалите заусенцы и окалину, зачистив кромки до блеска на ширину 10–15 мм от среза. Если глушитель имеет двойные стенки, разделите их, срезав внутреннюю перегородку в зоне ремонта – это предотвратит перегрев и деформацию при сварке.
Подготовьте заплатку из листовой стали толщиной 1,2–1,5 мм (марка 08кп или Ст3). Размер заплатки должен превышать вырезанное отверстие на 15–20 мм с каждой стороны. Придайте ей форму, повторяющую контур глушителя, используя киянку и оправку. Зачистите поверхность заплатки до металлического блеска, удалив оксидную пленку. Прихватите заплатку в 3–4 точках с шагом 50–70 мм, используя ток 60–80 А и короткие импульсы (0,5–1 с), чтобы избежать прожогов.
Настройте сварочный аппарат: для проволоки 0,8 мм установите напряжение 18–20 В, скорость подачи проволоки 4–5 м/мин, расход газа (CO₂ или смесь Ar/CO₂) 10–12 л/мин. Для проволоки 1,0 мм параметры увеличьте на 10–15%. Перед сваркой прогрейте зону ремонта горелкой или феном до 150–200 °C – это снизит риск образования трещин и улучшит проплавление. Начинайте сварку с нижней точки заплатки, перемещая горелку по периметру с наклоном 10–15° в сторону движения.
Выполняйте шов короткими участками (30–50 мм), давая металлу остыть между проходами. Используйте технику «сварка вразброс»: сначала проварите противоположные стороны заплатки, затем середину. Это минимизирует термические напряжения. Следите за формированием шва – он должен быть выпуклым, шириной 5–7 мм, без пор и подрезов. При появлении прожогов уменьшите ток на 5–10 А или увеличьте скорость сварки.
После завершения шва зачистите его шлифовальным диском, удаляя брызги и неровности. Проверьте герметичность, налив в глушитель воду или используя мыльный раствор при подаче сжатого воздуха (0,3–0,5 МПа). Пузырьки укажут на непровары – устраните их точечной подваркой. Если глушитель имеет внутренние перегородки, восстановите их, приварив стальные пластины толщиной 0,8–1,0 мм с зазором 1–2 мм для компенсации теплового расширения.
Обработайте шов антикоррозийным составом: нанесите грунт на основе цинка (например, ЦВЭС) или термостойкую краску (до 600 °C). Дайте покрытию высохнуть в течение 2–4 часов. Перед установкой глушителя на автомобиль проверьте его работу на холостых оборотах: уровень шума не должен превышать заводские нормы, а из мест сварки не должно выходить выхлопных газов.
Если глушитель прогорел повторно в течение 3–6 месяцев, проанализируйте причину: возможно, неверно подобран материал заплатки, нарушена технология сварки или присутствует скрытая коррозия. В таких случаях целесообразно заменить поврежденную секцию целиком или использовать альтернативные методы ремонта – бандажирование термостойкой лентой или установку хомутов с герметиком.
Использование термостойких герметиков и бандажей для временного ремонта
Термостойкие герметики на основе силиката натрия или керамических волокон выдерживают температуры до 1000–1200°C, что делает их пригодными для ремонта прогоревших участков глушителя. Перед нанесением поверхность очищают от ржавчины, нагара и масла металлической щеткой или наждачной бумагой с зернистостью P80–P120. Герметик наносят слоем 2–3 мм, равномерно распределяя шпателем, и дают высохнуть 10–15 минут при комнатной температуре, после чего прогревают систему до 200–300°C для полимеризации. Эффективность такого ремонта сохраняется 3–6 месяцев при умеренной эксплуатации.
Бандажи из стеклоткани или алюминиевой фольги с клеевым слоем применяют для усиления ослабленных участков. Материал нарезают с запасом 3–5 см по краям повреждения, оборачивают вокруг глушителя в 2–3 слоя и фиксируют хомутами или проволокой. Для лучшей адгезии поверхность предварительно обезжиривают ацетоном или уайт-спиритом. Бандажи на основе силиконовых смол выдерживают до 500°C, а стеклотканевые с керамическим напылением – до 800°C. Срок службы такого ремонта – 6–12 месяцев, но при вибрациях или резких перепадах температур крепление может ослабнуть.
Комбинированный подход – нанесение герметика под бандаж – увеличивает герметичность и продлевает срок службы до 1,5 лет. После установки бандажа систему запускают на холостых оборотах 15–20 минут, чтобы герметик равномерно распределился и затвердел. Избегайте использования автомобиля под нагрузкой в первые 24 часа после ремонта, чтобы избежать растрескивания материала. Для глушителей с внутренними перегородками или катализаторами такой метод не подходит – требуется сварка или замена узла.
Замена поврежденной секции глушителя на новую или б/у деталь
Замена прогоревшей секции глушителя – оптимальный метод при сквозных отверстиях диаметром свыше 30 мм или коррозии, захватившей более 50% площади детали. Для подбора аналога измерьте длину поврежденного участка с точностью до 5 мм и диаметр трубы (стандартные размеры: 45–55 мм для легковых автомобилей, 60–76 мм для внедорожников). При выборе б/у детали проверьте толщину металла штангенциркулем – минимально допустимое значение 1,2 мм для стальных глушителей и 1,5 мм для алюминизированных. Обратите внимание на артикул оригинальной запчасти: например, для ВАЗ-2110 подходит секция с каталожным номером 2110-1201005, для Kia Rio III – 28510-2B000. При установке используйте хомуты с болтами М8 или М10 (момент затяжки 25–30 Н·м) и термостойкий герметик на силиконовой основе с рабочей температурой до 1000°C.
Перед демонтажем старой секции прогрейте выхлопную систему до 60–80°C – это снизит риск повреждения резьбы крепежных элементов. Отсоедините глушитель от подвесов, используя WD-40 для закисших резинок, затем срежьте поврежденный участок болгаркой с отрезным диском по металлу толщиной 1,6 мм, отступив 20–30 мм от зоны коррозии. Зачистите кромки трубы наждачной бумагой зернистостью P80, удалите заусенцы и нанесите антикоррозийный состав (например, Цинкарь) на места срезов. При стыковке новой секции обеспечьте зазор 1–2 мм между торцами для компенсации теплового расширения. После установки запустите двигатель на 3–5 минут, проверьте герметичность соединений мыльным раствором – пузырьки укажут на утечку выхлопных газов.
Особенности ремонта глушителей из нержавеющей стали и алюминизированной стали
Глушители из нержавеющей стали (AISI 304, 409 или 439) требуют специфического подхода при сварке из-за высокого содержания хрома (10–20%) и низкого углерода. Для ремонта используют аргонодуговую сварку (TIG) с присадочной проволокой ER308L или ER309L, чтобы избежать образования карбидов хрома и сохранить коррозионную стойкость. Температура предварительного нагрева не должна превышать 150°C, иначе возможна деформация тонкостенных элементов. После сварки шов зачищают щеткой из нержавеющей проволоки и обрабатывают пастой для удаления оксидной пленки.
Алюминизированная сталь (покрытая сплавом алюминия и кремния толщиной 20–50 мкм) ремонтируется сложнее из-за риска разрушения защитного слоя. При сварке MIG/MAG используют проволоку ER70S-6 с минимальным током (80–120 А), чтобы не прожечь покрытие. Альтернатива – пайка твердым припоем (например, AWS BCuP-5) при температуре 650–700°C, что сохраняет алюминиевое покрытие на неповрежденных участках. После ремонта зону шва обрабатывают термостойкой краской на основе алюминия для восстановления антикоррозионных свойств.
При ремонте нержавеющих глушителей критически важно удалить все следы ржавчины и загрязнений перед сваркой – даже микроскопические частицы углерода могут спровоцировать межкристаллитную коррозию. Для этого используют шлифовальные круги из оксида алюминия зернистостью 80–120 и обезжириватели на основе ацетона или изопропанола. Алюминизированные глушители перед сваркой дополнительно зачищают до чистого металла на ширину 10–15 мм от кромки повреждения, чтобы исключить попадание алюминия в сварочную ванну.
Для временного ремонта алюминизированных глушителей применяют бандажи из стеклоткани с эпоксидным клеем, выдерживающим температуру до 350°C. Нержавеющие глушители можно восстановить с помощью холодной сварки на основе никеля (например, Devcon Flexane), но только при повреждениях диаметром до 10 мм – при больших размерах прочность соединения недостаточна. В обоих случаях после ремонта глушитель тестируют на герметичность сжатым воздухом (0,3–0,5 бар) и мыльным раствором, чтобы исключить утечки выхлопных газов.
