Эстрадная и коаксиальная акустика решают разные задачи, и выбор между ними зависит от специфики применения. Эстрадные системы – это отдельные динамики (низкочастотные, среднечастотные, высокочастотные), расположенные на сцене или в зале для равномерного покрытия звуком больших пространств. Они обеспечивают максимальную гибкость в настройке, так как каждый элемент можно позиционировать и калибровать независимо. Например, сабвуферы часто выносят на пол, а твитеры поднимают на высоту 2–3 метра для оптимального распространения высоких частот. Такая схема критична для концертных площадок, где важно избежать фазовых искажений и обеспечить четкое разделение частотного диапазона.
Коаксиальные колонки, напротив, объединяют низко- и высокочастотные излучатели в одном корпусе, что делает их компактными и удобными для установки в ограниченных пространствах. Основное преимущество – точечный источник звука, минимизирующий фазовые сдвиги между частотами. Это особенно важно для мониторных систем на сцене, где музыкантам требуется слышать себя без задержек. Однако коаксиальные решения проигрывают в мощности и детализации баса: большинство моделей ограничены нижней границей в 60–80 Гц, что требует дополнительных сабвуферов для полноценного звучания.
При выборе между типами акустики учитывайте условия эксплуатации. Для концертных залов и фестивалей эстрадные системы незаменимы благодаря масштабируемости и возможности точной настройки под акустику помещения. Коаксиальные колонки оптимальны для клубов, небольших сцен и мобильных установок, где приоритетом является простота монтажа и минимум кабелей. Также обратите внимание на чувствительность: эстрадные динамики часто имеют показатель 95–105 дБ/Вт, тогда как коаксиальные – 85–95 дБ/Вт, что влияет на выбор усилителя.
Не менее важен материал излучателей. В эстрадной акустике используют кевларовые или алюминиевые диффузоры для среднечастотников и твитеров, обеспечивающие высокую жесткость и минимальные искажения. Коаксиальные системы чаще оснащаются полипропиленовыми или композитными диффузорами, что снижает стоимость, но ограничивает динамический диапазон. Для профессионального звука рекомендуется комбинировать оба подхода: коаксиальные мониторы для сцены и эстрадные системы для зала.
Эстрадная и коаксиальная акустика: основные отличия
Эстрадная акустика проектируется для работы на больших площадках с высоким уровнем звукового давления. Типичные модели, такие как JBL PRX800 или QSC K12, обеспечивают мощность от 1000 до 2000 Вт RMS и чувствительность 95–102 дБ/1Вт/1м. Коаксиальные системы, например, Bose F1 или Electro-Voice ZLX-12P, компактнее и рассчитаны на средние помещения (300–800 Вт RMS, чувствительность 90–96 дБ). Разница в конструкции: эстрадные колонки используют отдельные драйверы для НЧ, СЧ и ВЧ, а коаксиальные объединяют их в одном корпусе, часто с волноводом для ВЧ.
Основные преимущества эстрадной акустики:
- Расширенный частотный диапазон (от 40–50 Гц до 20 кГц) за счет раздельных динамиков.
- Возможность точной настройки АЧХ с помощью кроссоверов (например, 3-полосные системы с частотами среза 800 Гц и 4 кГц).
- Высокая устойчивость к перегрузкам благодаря массивным магнитным системам и охлаждению.
Коаксиальные колонки выигрывают в простоте установки и фазовой когерентности. ВЧ-драйвер, расположенный на одной оси с НЧ/СЧ, минимизирует временные задержки между частотами, что критично для мониторных систем. Однако их частотный диапазон уже (обычно 60–18 кГц), а максимальное звуковое давление ограничено 120–125 дБ.
Выбор между типами зависит от сценария применения. Для концертных площадок, где требуется равномерное покрытие и высокая мощность, эстрадные системы незаменимы. Коаксиальные колонки оптимальны для мобильных DJ-сетов, небольших клубов или в качестве мониторов: их компактность и широкий угол излучения (до 100° по горизонтали) позволяют размещать их близко к исполнителю без потери качества.
При подключении эстрадной акустики важно учитывать импеданс и мощность усилителя. Например, для пары колонок по 8 Ом потребуется усилитель с выходной мощностью не менее 150% от RMS колонок (для 1000 Вт RMS – 1500 Вт на канал). Коаксиальные системы менее требовательны: большинство моделей работают с усилителями мощностью 300–600 Вт. Также обратите внимание на тип разъемов – эстрадные колонки часто оснащены Speakon, а коаксиальные – XLR или TRS.
Обслуживание и долговечность: эстрадные динамики нуждаются в регулярной проверке подвесов и магнитных систем, особенно после транспортировки. Коаксиальные колонки более устойчивы к механическим повреждениям, но их комбинированные драйверы сложнее ремонтировать. Для продления срока службы рекомендуется использовать лимитеры и избегать длительной работы на предельных уровнях громкости (выше 90% от максимального SPL).
Как устроены эстрадные и коаксиальные колонки изнутри
Эстрадные акустические системы проектируются для максимальной мощности и равномерного звукового покрытия на больших площадях. Внутри корпуса располагаются низкочастотные динамики (вуферы) диаметром 12–18 дюймов, часто с магнитными системами на основе неодимовых или ферритовых магнитов. Для средних и высоких частот используются отдельные драйверы: среднечастотные динамики (6,5–10 дюймов) и рупорные твитеры с компрессионными драйверами. Корпус выполняется из многослойной фанеры или композитных материалов толщиной 18–25 мм, а внутренние перегородки делят его на секции для предотвращения резонансов. Кроссоверы в эстрадных системах – активные или пассивные, с фильтрами 2–4 порядка, часто с возможностью регулировки уровня высоких частот.
Коаксиальные колонки объединяют несколько излучателей в одном корпусе, минимизируя фазовые искажения. Типичная конструкция включает:
- Низкочастотный динамик (8–15 дюймов) с диффузором из целлюлозы, кевлара или полипропилена.
- Высокочастотный излучатель (1–3 дюйма), установленный на одной оси с вуфером, часто с неодимовым магнитом для компактности.
- Встроенный волновод или рупор для твитера, направляющий высокие частоты в нужную зону.
- Пассивный кроссовер (обычно 12–24 дБ/октава) или би-ампинг для раздельного усиления.
Корпус коаксиальных систем чаще всего закрытый или с фазоинвертором, оптимизированным под конкретный объем. Материалы – MDF толщиной 15–20 мм или пластик с армированием для портативных моделей. Особенность конструкции – отсутствие временных задержек между излучателями, что критично для точной локализации звука.
Ключевое отличие в акустическом оформлении: эстрадные системы используют рупорные нагрузки для твитеров (например, экспоненциальные рупоры с углом раскрытия 60–90°), тогда как коаксиальные колонки полагаются на точечное излучение высоких частот. В эстрадных моделях применяются разделительные фильтры с высокой крутизной среза (до 48 дБ/октава), чтобы избежать перегрузки твитеров мощными низкочастотными сигналами. В коаксиальных системах кроссоверы проще (12–18 дБ/октава), но требуют точной настройки импеданса для согласования с осевым расположением динамиков.
Для выбора между типами учитывайте задачи: эстрадные системы незаменимы для живых выступлений и озвучивания больших пространств (мощность 300–1000 Вт, чувствительность 95–105 дБ), но громоздки. Коаксиальные колонки (мощность 100–500 Вт, чувствительность 90–98 дБ) оптимальны для мобильных установок, студийного мониторинга и небольших площадок, где важна фазовая когерентность. При эксплуатации эстрадных систем следите за температурным режимом магнитных систем – перегрев снижает КПД. В коаксиальных колонках регулярно проверяйте крепление твитера: вибрации могут сместить его ось, нарушив звуковую картину.
Какие задачи решают эстрадные системы на сцене и в студии
Эстрадные акустические системы проектируются для работы в условиях высокой акустической нагрузки и динамичного звукового поля. На сцене их основная задача – обеспечить равномерное покрытие звуком больших площадей без фазовых искажений и «мёртвых зон». Для этого используются линейные массивы (line arrays) с управляемой диаграммой направленности, способные фокусировать звук на расстоянии до 50–100 метров. Например, системы типа L-Acoustics K2 или d&b audiotechnik J-Series позволяют корректировать вертикальный угол излучения с шагом 1°, что критично для адаптации к архитектуре зала или открытой площадки.
В студийных условиях эстрадные системы применяются для мониторинга вокала и инструментов в реальном времени, особенно при записи живых выступлений или репетиций. Здесь важна точность передачи средних и высоких частот, где коаксиальные динамики проигрывают из-за интерференции. Эстрадные колонки, такие как Meyer Sound UPJ-1P, обеспечивают плоскую АЧХ в диапазоне 80 Гц–18 кГц (±3 дБ) и минимальные искажения при уровне звукового давления до 130 дБ, что позволяет музыкантам слышать себя без задержек и цветности звука.
На больших концертах эстрадные системы решают проблему синхронизации звука между удалёнными точками сцены. Для этого применяется технология delay towers – дополнительные группы колонок, задержанных по времени на 3–5 мс относительно основного массива. Это устраняет эффект эха и обеспечивает когерентность звука на расстоянии. В системах Martin Audio WPL используется алгоритм DSP-обработки, который автоматически корректирует задержки с учётом температуры и влажности воздуха, влияющих на скорость звука.
В студиях эстрадные системы часто используются для тестирования миксов на предмет совместимости с концертным звучанием. Инженеры проверяют, как трек будет восприниматься через мощные PA-системы, выявляя проблемы с балансом частот или динамическим диапазоном. Например, мониторы Adamson S10 с рупорным ВЧ-излучателем позволяют моделировать поведение эстрадной акустики в условиях ограниченного пространства, сохраняя при этом детализацию в области 2–5 кГц, критичной для вокала и гитарных партий.
Ключевая особенность эстрадных систем – возможность работы в режиме high-SPL (высокого звукового давления) без компрессии динамики. Это достигается за счёт использования мощных усилителей класса D (до 3 кВт на канал) и низкоимпедансных динамиков (4–8 Ом). В системах EAW Anya применяется технология beam-steering, позволяющая направлять звук только на зоны слушателей, избегая отражений от стен и потолка, что снижает общий уровень шума на 6–8 дБ и повышает разборчивость речи на 20–30%.

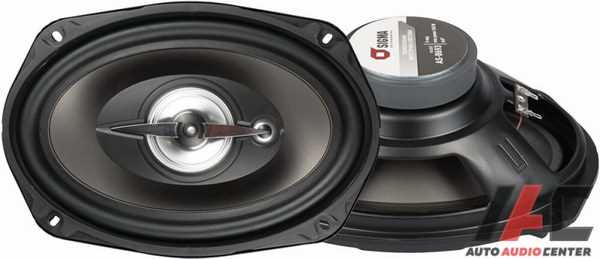

Почему коаксиальная акустика выбирается для автомобилей и домашних кинотеатров
Коаксиальные динамики решают проблему ограниченного пространства в автомобилях и компактных домашних системах. В салоне машины стандартные компонентные АС требуют отдельного монтажа твитера и вуфера, что усложняет установку и увеличивает стоимость. Коаксиалы объединяют высокочастотный и низкочастотный излучатели в одном корпусе, сохраняя фазовую когерентность звука при минимальных габаритах. Например, модель JBL GTO609C диаметром 152 мм обеспечивает частотный диапазон 55–21 000 Гц без дополнительных компонентов, что критично для дверей или задней полки, где каждый сантиметр на счету.
В домашних кинотеатрах коаксиальная акустика компенсирует отсутствие идеальной акустической обработки помещения. Твитер, расположенный на оси вуфера, минимизирует фазовые искажения и расширяет зону прослушивания – звук остается сфокусированным даже при смещении слушателя. Системы типа KEF Q150 используют технологию Uni-Q, где твитер размещен в геометрическом центре вуфера, что обеспечивает равномерное распределение высоких частот в радиусе до 60 градусов. Это позволяет размещать колонки ближе к стенам или в углах без потери детализации, что особенно важно для небольших комнат.
Энергоэффективность коаксиалов делает их предпочтительными для автомобильных усилителей и AV-ресиверов начального уровня. Чувствительность на уровне 90–93 дБ/Вт (например, Focal Access 165 A1) позволяет получить достаточный уровень громкости при мощности 20–50 Вт, что снижает нагрузку на бортовую сеть и бюджетные усилители. В домашних условиях это упрощает подбор комплектующих: пара коаксиалов с импедансом 6 Ом стабильно работает с ресиверами мощностью 50–80 Вт на канал, исключая необходимость в дорогих внешних усилителях.
Сравнение мощности и чувствительности: что важнее для живого звука
Мощность акустической системы, измеряемая в ваттах (RMS), определяет максимальный уровень звукового давления без искажений. Для живых выступлений в небольших залах (до 100 м²) достаточно 100–300 Вт на канал, тогда как на открытых площадках или в клубах с высоким уровнем фонового шума потребуется 500–1000 Вт. Однако мощность сама по себе не гарантирует качества: при низкой чувствительности (менее 90 дБ/Вт·м) даже 1000-ваттная система будет звучать тихо, требуя дополнительного усиления, что увеличивает риск перегрева усилителя и искажений. Для сравнения: коаксиальные динамики с чувствительностью 95 дБ/Вт·м обеспечат тот же уровень громкости при вдвое меньшей мощности, чем эстрадные колонки с 88 дБ/Вт·м.
Чувствительность, выраженная в децибелах на ватт на метр (дБ/Вт·м), показывает, насколько эффективно динамик преобразует электрическую мощность в звук. Разница в 3 дБ между двумя системами означает, что для достижения одинаковой громкости менее чувствительной колонке потребуется вдвое больше мощности. В условиях живого звука, где важна оперативность настройки и минимизация фазовых искажений, коаксиальные системы с чувствительностью 92–98 дБ/Вт·м предпочтительнее: они обеспечивают равномерное покрытие частотного диапазона без дополнительных кроссоверов, снижая нагрузку на усилитель. Эстрадные же колонки, часто имеющие чувствительность 85–92 дБ/Вт·м, требуют более мощных усилителей и тщательной фазировки, что критично при работе с вокалом и акустическими инструментами.
При выборе между мощностью и чувствительностью для живого звука приоритет отдавайте последней. Система с чувствительностью 95 дБ/Вт·м и мощностью 300 Вт обеспечит чистый звук на расстоянии 10 метров с уровнем 105 дБ, тогда как колонка с 88 дБ/Вт·м и 600 Вт достигнет того же результата лишь при идеальных условиях, теряя детализацию на высоких частотах. Для вокала и акустических инструментов оптимальны коаксиальные динамики с чувствительностью от 94 дБ/Вт·м: они сохраняют прозрачность даже при 80% загрузке усилителя, в то время как эстрадные системы с аналогичной мощностью начинают «хрипеть» уже при 60%. В условиях ограниченного бюджета лучше взять менее мощную, но более чувствительную акустику – она даст больше гибкости при настройке и снизит риск повреждения оборудования.
Как распределяется звук в пространстве у эстрадных и коаксиальных колонок
Эстрадные акустические системы формируют звуковое поле за счет раздельного расположения динамиков: низкочастотные (НЧ), среднечастотные (СЧ) и высокочастотные (ВЧ) излучатели размещаются на одной плоскости, но на разной высоте или расстоянии друг от друга. Это создает горизонтальную и вертикальную дисперсию звука с характерными зонами интерференции. Например, на частоте 1 кГц длина волны составляет ~34 см, и при расстоянии между СЧ и ВЧ динамиками в 20–30 см возникают провалы и пики АЧХ в зависимости от угла прослушивания. Для минимизации эффекта рекомендуется использовать колонки с минимальным вертикальным разнесением излучателей (до 15 см) или применять цифровую коррекцию фазы.
Коаксиальные колонки интегрируют ВЧ-излучатель в центр НЧ/СЧ-динамика, обеспечивая единую точку излучения для всего спектра. Это устраняет фазовые искажения и формирует более равномерную диаграмму направленности. На практике коаксиальные системы демонстрируют угол покрытия до 120° по горизонтали и 90° по вертикали без значительных провалов АЧХ, что критично для сцен с широкой аудиторией. Однако на частотах выше 10 кГц диаграмма сужается до 60–80° из-за физических ограничений ВЧ-рупора. Для расширения зоны покрытия используют колонки с волноводом специальной формы, например, экспоненциальным или гиперболическим.
В эстрадных системах горизонтальная дисперсия зависит от конструкции корпуса: узкие фронтальные панели (менее 30 см) обеспечивают широкий угол (до 100°), но с неравномерностью ±6 дБ на краях диапазона. Широкие корпуса (40+ см) сужают диаграмму до 60–80°, но улучшают контроль низких частот. Вертикальная дисперсия часто ограничена 30–40° из-за разнесения динамиков, что требует точного позиционирования колонок на сцене – оптимальная высота установки ВЧ-драйвера составляет 1,5–1,7 м от уровня ушей слушателя для равномерного покрытия первых 10 рядов.
Коаксиальные системы лишены вертикальных искажений, но их горизонтальная дисперсия может варьироваться в зависимости от типа волновода. Например, колонки с круглым волноводом (диаметр 2–3 дюйма) обеспечивают симметричное покрытие 90–110°, тогда как овальные волноводы (соотношение сторон 1:1,5) расширяют горизонтальный угол до 120° при сужении вертикального до 60°. Для сцен с неравномерной акустикой (балконы, ниши) рекомендуется использовать коаксиальные колонки с регулируемым углом наклона волновода или цифровые процессоры с функциями beam steering.
При выборе между системами ключевым параметром становится целевая зона покрытия. Эстрадные колонки предпочтительны для стационарных установок с фиксированной аудиторией (концертные залы, клубы), где можно компенсировать неравномерность дисперсии за счет многополосного усиления и точного позиционирования. Коаксиальные системы незаменимы для мобильных мероприятий (гастроли, корпоративы), где требуется быстрое развертывание и равномерное покрытие без дополнительных настроек. В обоих случаях критично соблюдать правило «3:1» – расстояние между колонками не должно превышать трехкратное расстояние до ближайшего слушателя, чтобы избежать эффекта «гребенчатого фильтра».
