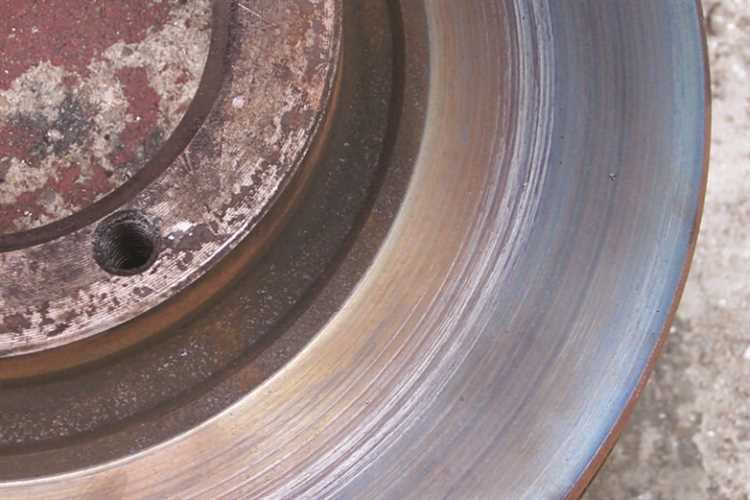

Тормозные диски изнашиваются неравномерно: глубокие царапины и продольные полосы появляются из-за абразивного воздействия колодок, попадания песка или металлической стружки. Даже незначительные дефекты снижают эффективность торможения на 15–20%, увеличивают износ колодок и провоцируют вибрации на руле. Решение проблемы зависит от глубины повреждений: поверхностные риски устраняются шлифовкой, глубокие – проточкой или заменой.
Первый шаг – диагностика. Измерьте толщину диска микрометром: минимально допустимый показатель указан на торце детали (обычно 19–22 мм для легковых автомобилей). Если глубина царапин превышает 0,3 мм, а толщина диска близка к пределу, проточка нецелесообразна – диск придётся заменить. Для поверхностных повреждений подойдёт шлифовка наждачной бумагой с зернистостью P800–P1200 или специализированными абразивными кругами.
При проточке на станке снимается слой металла 0,1–0,3 мм, что восстанавливает геометрию поверхности. Процедура эффективна, если диск не деформирован и не имеет трещин. После обработки обязательна проверка биения: допустимое отклонение – не более 0,05 мм. Игнорирование этого параметра приведёт к пульсации педали тормоза и неравномерному износу колодок.
Для самостоятельного удаления мелких царапин используйте полировальную пасту с оксидом алюминия и войлочный круг. Работайте на низких оборотах (до 1500 об/мин), равномерно распределяя состав по поверхности. После обработки промойте диск спиртом или очистителем тормозов – остатки абразива ускорят износ колодок. Не применяйте грубые материалы (наждак P400 и ниже): они нарушают структуру металла и снижают ресурс диска.
Профилактика – ключ к долговечности. После дождя или поездки по гравию промывайте диски водой под давлением, чтобы удалить абразивные частицы. Избегайте резких торможений на горячих дисках: перегрев вызывает коробление и трещины. Регулярно проверяйте состояние колодок – изношенные накладки с металлическими включениями царапают диск даже при нормальной эксплуатации.
Какие инструменты и материалы понадобятся для шлифовки диска
Шлифовка тормозного диска требует точного подбора инструментов и расходников. Без правильного набора работа не только займёт больше времени, но и может ухудшить состояние детали. Ниже перечислены ключевые компоненты, без которых процесс невозможен.
Основной инструмент – угловая шлифовальная машина (болгарка) с регулировкой оборотов. Оптимальная мощность – от 800 до 1200 Вт, чтобы обеспечить стабильное вращение без перегрева. Для дисков диаметром до 350 мм подойдёт модель с посадочным диаметром шпинделя 22,2 мм. Обязательно наличие плавного пуска и защиты от случайного включения.
- Лепестковые круги – основной расходный материал. Для грубой обработки используют круги с зернистостью P40–P60, для финишной – P120–P180. Диаметр круга должен соответствовать размеру диска (обычно 115 или 125 мм). Материал – оксид алюминия или цирконий, последний дольше сохраняет режущие свойства.
- Шлифовальные диски на липучке – для деликатной обработки. Подходят для удаления мелких царапин и полировки поверхности. Зернистость от P240 до P600, основа – нетканый материал или латекс.
- Металлические щётки – для очистки диска от ржавчины и старого покрытия. Лучше выбирать щётки с проволокой из нержавеющей стали диаметром 0,2–0,3 мм.
Для защиты поверхности после шлифовки потребуется антикоррозийный состав. Подойдёт термостойкая краска на основе цинка или алюминия (например, CRC Brake Caliper Paint или VHT SP102). Наносить её нужно в 2–3 слоя с промежуточной сушкой 10–15 минут. Альтернатива – специальные аэрозоли для тормозных дисков, выдерживающие температуру до 600°C.
Измерительные инструменты критически важны для контроля процесса. Микрометр с точностью 0,01 мм позволит отслеживать толщину диска – минимально допустимое значение указано на его кромке (обычно 17–22 мм для легковых автомобилей). Штангенциркуль нужен для проверки биения диска (допуск – не более 0,05 мм). Для оценки глубины царапин подойдёт индикатор часового типа с магнитным основанием.
Фиксация диска во время работы – обязательное условие безопасности. Тиски с мягкими губками (из алюминия или меди) предотвратят повреждение поверхности. Если диск снимать не планируется, потребуется домкрат и подставки для надёжной фиксации автомобиля. Для вращения диска вручную используют газовый ключ или специальный зажим с резиновыми накладками.
Средства индивидуальной защиты включают:
- Защитные очки с боковыми экранами (класс защиты EN166F) – обязательны, так как металлическая пыль и осколки круга летят с высокой скоростью.
- Респиратор с фильтром класса P2 или P3 (например, 3M 8210) – для защиты от мелкодисперсной пыли, содержащей оксиды металлов.
- Перчатки из плотной кожи или нитрила – предотвратят порезы и вибрационные травмы.
- Наушники с шумоподавлением (SNR не менее 25 дБ) – уровень шума при работе болгарки достигает 90–100 дБ.
Для финальной доводки поверхности понадобятся полировальные пасты. Грубая паста (например, 3M 05954) с зернистостью 1–3 мкм удаляет следы шлифовки, финишная (3M 05973, 0,5–1 мкм) придаёт зеркальный блеск. Наносить пасту удобнее всего с помощью войлочного круга на дрели или полировальной машинке. Скорость вращения не должна превышать 1500 об/мин, чтобы избежать перегрева.
Дополнительные аксессуары ускорят процесс и повысят качество работы:
- Магнитная стойка для индикатора – позволяет точно измерять биение диска без снятия колеса.
- Лазерный уровень – для выравнивания положения диска относительно шлифовального круга.
- Пневматический гайковёрт – если требуется снятие колеса и суппорта (момент затяжки колёсных гаек – 90–120 Н·м).
- Струбцины – для временной фиксации суппорта во время работы.
- Баллончик с очистителем тормозов (например, Liqui Moly Bremsen-Reiniger) – удаляет остатки пасты, пыли и масла перед нанесением защитного покрытия.
Как правильно снять тормозной диск перед обработкой
Поднимите автомобиль домкратом и зафиксируйте на подставках, предварительно ослабив колесные гайки. Снимите колесо, затем отсоедините тормозной суппорт, открутив два болта крепления (обычно на 14–17 мм). Подвесьте суппорт на проволоке к стойке, чтобы не повредить тормозной шланг. Если диск прикипел к ступице, обстучите его молотком через деревянную проставку по внутренней кромке – избегайте ударов по рабочей поверхности. Для стойких случаев используйте проникающую смазку (WD-40, LIQUI MOLY LM-40) и выждите 10–15 минут перед повторной попыткой.
Открутите фиксирующий винт диска (если есть) – обычно под шестигранник на 5–6 мм или Torx T25–T30. На некоторых моделях диск крепится к ступице колесными шпильками; в этом случае потребуется снять ступичную гайку (момент затяжки 150–250 Н·м) и аккуратно сбить диск, не деформируя шпильки. Перед установкой нового или обработанного диска очистите посадочную поверхность ступицы металлической щеткой и обезжирьте – это предотвратит биение и неравномерный износ.
Пошаговая техника удаления глубоких царапин наждачной бумагой
Глубокие царапины на тормозных дисках – результат абразивного износа колодок, попадания песка или металлических частиц. Для их устранения потребуется наждачная бумага с зернистостью от P80 до P1000, шлифовальная машинка (опционально), вода, обезжириватель и защитные перчатки. Работайте в хорошо проветриваемом помещении или на открытом воздухе, чтобы избежать вдыхания металлической пыли.
Начните с очистки диска от грязи и тормозной пыли. Используйте обезжириватель и жесткую щетку, чтобы удалить въевшиеся частицы. Сухая поверхность позволит точнее оценить глубину царапин и выбрать подходящую зернистость наждачки. Если диск покрыт ржавчиной, предварительно обработайте его преобразователем ржавчины или удалите коррозию механически.
Для ручной шлифовки вырежьте из наждачной бумаги полоски шириной 3–5 см. Закрепите их на деревянном бруске или резиновом основании – это обеспечит равномерное давление. Начинайте с зернистости P80–P120, если царапины глубже 0,3 мм. Шлифуйте строго по направлению вращения диска, делая круговые движения с легким нажимом. Избегайте поперечных движений – они создадут новые риски.
После первичной обработки переходите к более мелкой зернистости: P240, затем P400. На каждом этапе уменьшайте зерно на 100–200 единиц, чтобы сгладить предыдущие риски. Проверяйте результат каждые 2–3 минуты, протирая диск влажной тряпкой. Если царапина не исчезает, продолжайте шлифовку той же зернистостью, пока поверхность не станет однородной.
- Не шлифуйте диск до истончения рабочей поверхности – минимально допустимая толщина указана на ребре диска (обычно 18–22 мм для легковых автомобилей).
- Избегайте перегрева: делайте перерывы каждые 5 минут, чтобы диск остыл.
- Используйте воду для смачивания наждачки при работе с зернистостью выше P400 – это снизит забивание абразива и улучшит качество шлифовки.
Финальный этап – полировка. Возьмите наждачку P800–P1000 и обработайте диск влажным способом, двигаясь по спирали от центра к краю. Это удалит мелкие риски и придаст поверхности гладкость. После шлифовки промойте диск водой, высушите и протрите обезжиривателем. Нанесите тонкий слой антикоррозийного спрея, если диск не будет сразу установлен на автомобиль.
Перед установкой диска на автомобиль проверьте его биение с помощью индикатора часового типа. Допустимое отклонение – не более 0,05 мм. Если биение превышает норму, диск подлежит замене. После установки проведите притирку колодок: выполните 10–15 умеренных торможений со скорости 60–80 км/ч, чтобы поверхности приработались без перегрева.
Как использовать токарный станок для выравнивания поверхности диска
Перед началом работы убедитесь, что станок оснащён трёхкулачковым патроном с точностью центровки не ниже 0,02 мм. Тормозные диски крепятся за центральное отверстие ступицы, поэтому патрон должен надёжно фиксировать диск без перекосов. Используйте динамометрический ключ для затяжки кулачков с моментом 40–50 Н·м – превышение приведёт к деформации, недостаток – к биению.
Установите резец с пластиной из твёрдого сплава (например, марки T15K6) под углом 45° к поверхности диска. Глубина резания на первом проходе не должна превышать 0,1 мм – этого достаточно для удаления царапин и полос без риска перегрева металла. Скорость вращения шпинделя выбирайте в зависимости от диаметра диска: для 250 мм – 120–150 об/мин, для 350 мм – 80–100 об/мин.
Подача резца должна быть равномерной и составлять 0,05–0,1 мм/об. При ручной подаче используйте маховик с микрометрической шкалой, чтобы контролировать съём металла. Автоматическая подача предпочтительнее, так как исключает человеческий фактор – настройте её на 0,07 мм/об для большинства чугунных дисков.
Охлаждение – критически важный момент. Применяйте эмульсию на водной основе с содержанием масла 5–7% или специализированную СОЖ для обработки чугуна. Подавайте жидкость непрерывно под давлением 0,2–0,3 МПа через сопло диаметром 3–4 мм, направленное на зону резания. Без охлаждения диск перегреется, что приведёт к отпуску металла и потере прочности.
После первого прохода проверьте биение поверхности индикатором часового типа с ценой деления 0,01 мм. Допустимое значение – не более 0,05 мм. Если биение превышает норму, выполните второй проход с глубиной резания 0,05 мм, предварительно скорректировав центровку диска в патроне. Третий проход нежелателен – увеличивает риск ослабления конструкции.
Для чистовой обработки замените резец на пластину с радиусом при вершине 0,4 мм. Уменьшите глубину резания до 0,02–0,03 мм и скорость подачи до 0,03 мм/об. Это обеспечит шероховатость поверхности Ra 1,6–3,2 мкм, что соответствует требованиям большинства производителей тормозных систем. Избегайте полировки – она нарушает микрорельеф, необходимый для эффективного торможения.
После обработки снимите диск со станка и промойте его уайт-спиритом или очистителем тормозов, чтобы удалить стружку и остатки СОЖ. Проверьте толщину диска микрометром в трёх точках по окружности. Минимально допустимое значение указано на торце диска – обычно 20–22 мм для легковых автомобилей. Если толщина меньше, диск подлежит замене.
Установите диск на автомобиль и выполните притирку тормозных колодок. Для этого разгонитесь до 60 км/ч и плавно затормозите до 10 км/ч 10–15 раз, избегая резких нажатий на педаль. Это сформирует равномерный рабочий слой на поверхности диска и колодок, предотвращая вибрации и преждевременный износ.

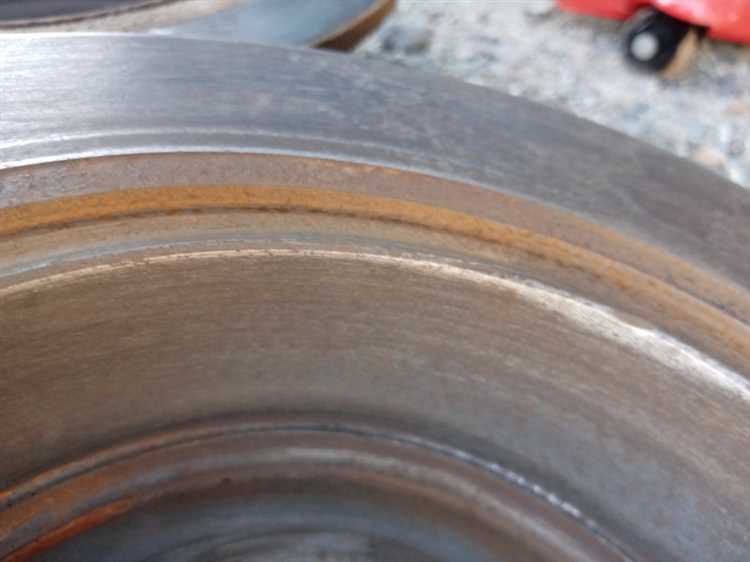

Методы полировки диска после шлифовки для гладкой поверхности
После шлифовки тормозного диска на поверхности остаются микроцарапины и неровности, которые ухудшают эффективность торможения и ускоряют износ колодок. Полировка устраняет эти дефекты, снижая коэффициент трения до оптимальных значений (0,35–0,45 для чугунных дисков) и продлевая срок службы деталей. Основные методы включают механическую обработку абразивными пастами, химическую полировку и электрохимическое глянцевание. Выбор зависит от материала диска, степени повреждений и доступного оборудования.
Для ручной полировки используют абразивные составы с зернистостью от P1000 до P3000. Начинают с грубой пасты (например, 3M Perfect-It III, зерно 1500), нанося её на войлочный или фетровый круг, закреплённый в дрели или полировальной машинке. Обработку ведут на скорости 1200–1500 об/мин, равномерно перемещая инструмент по поверхности диска. После достижения однородной матовости переходят к финишной пасте (зерно 3000), снижая обороты до 800–1000 об/мин. Критерий завершения – зеркальный блеск без видимых рисок.
Химическая полировка подходит для дисков из нержавеющей стали или алюминиевых сплавов. Используют кислотные растворы на основе ортофосфорной (H₃PO₄) или щавелевой кислоты (C₂H₂O₄) с добавками ингибиторов коррозии. Диск погружают в раствор на 5–15 минут при температуре 60–80°C, затем промывают дистиллированной водой и сушат сжатым воздухом. Метод эффективен для удаления оксидных плёнок и микронеровностей, но требует точного соблюдения концентрации: превышение 10% кислоты приводит к травлению поверхности.
Электрохимическая полировка обеспечивает наивысшее качество поверхности (Ra ≤ 0,1 мкм) за счёт анодного растворения металла. Диск подключают к положительному полюсу источника тока (напряжение 6–12 В, плотность тока 20–50 А/дм²), погружая в электролит из серной (H₂SO₄) и фосфорной кислот с добавлением глицерина. Процесс длится 3–10 минут, после чего диск нейтрализуют в щелочном растворе. Метод исключает механические нагрузки, но требует специализированного оборудования и строгого контроля параметров.
Для полировки керамических дисков применяют алмазные суспензии с размером частиц 1–3 мкм. Обработку ведут на станках с ЧПУ или вручную с использованием алмазных паст (например, Dialux или Kemet). Давление на инструмент не должно превышать 0,5 кг/см², чтобы избежать микротрещин. После полировки диск проверяют на отсутствие дефектов с помощью профилометра или лазерного сканера: допустимое отклонение от плоскостности – не более 0,02 мм.
Финишная обработка включает обезжиривание поверхности изопропиловым спиртом и нанесение защитного покрытия. Для чугунных дисков используют термостойкие лаки (например, CRC Brake Caliper Coating), выдерживающие нагрев до 500°C. Алюминиевые диски обрабатывают анодированием или керамическими спреями (Cerakote). Перед установкой диск проверяют на биение: допустимое значение – не более 0,05 мм на радиусе 100 мм. Превышение этого показателя требует повторной шлифовки.
Когда стоит заменить тормозной диск вместо восстановления
Толщина диска ниже минимально допустимой на 0,5 мм или более – повод для замены. Производители указывают предел в технической документации (например, для большинства легковых автомобилей он составляет 18–22 мм). Износ свыше этого значения снижает эффективность торможения: диск перегревается, деформируется и может треснуть под нагрузкой. Шлифовка в таких случаях лишь ускоряет выход из строя, так как оставшийся металл не выдерживает термических и механических нагрузок.
Глубокие трещины или сколы на рабочей поверхности – критический дефект. Даже если их длина не превышает 2–3 мм, при интенсивном торможении они распространяются, приводя к разрушению диска. Особенно опасны радиальные трещины, идущие от центра к краю: они нарушают структурную целостность. Восстановление здесь бессмысленно – металл уже утратил прочность, и повторное использование чревато аварийной ситуацией.
Биение диска свыше 0,1 мм при измерении индикатором часового типа на расстоянии 10–15 мм от края – признак необратимой деформации. Если после шлифовки биение сохраняется или превышает 0,05 мм, диск подлежит замене. Игнорирование этого параметра ведет к вибрациям при торможении, ускоренному износу колодок и подшипников ступицы. Для спортивных и тяжелых автомобилей допуск еще строже – не более 0,03 мм.
Как проверить качество обработки и безопасность торможения после ремонта
Первым этапом проверки станет визуальный осмотр диска на наличие остаточных дефектов. Используйте фонарик и лупу с 5–10-кратным увеличением, чтобы выявить микротрещины, неравномерности или следы необработанных участков. Особое внимание уделите рабочей поверхности: после проточки или шлифовки она должна быть матовой, без блестящих пятен, свидетельствующих о локальном перегреве. Допустимая шероховатость – Ra 1,6–3,2 мкм, измерить которую можно портативным профилометром. Если прибор недоступен, проведите ногтем поперек диска: он не должен цепляться за неровности.
Проверьте биение диска с помощью индикатора часового типа. Установите его на суппорт или стойку, подведите наконечник к рабочей поверхности на расстоянии 10–15 мм от внешнего края и медленно вращайте диск. Допустимое биение – не более 0,05 мм для легковых автомобилей и 0,08 мм для коммерческого транспорта. Превышение этих значений приведет к вибрациям при торможении и ускоренному износу колодок. Замеры проводите в трех точках: ближе к внешнему краю, в центре и у внутреннего края.
Оцените толщину диска микрометром. Сравните полученные значения с минимально допустимыми, указанными в технической документации производителя. Например, для дисков диаметром 280 мм минимальная толщина после проточки обычно составляет 20–22 мм. Если диск тоньше, его ресурс критически снижен: при нагреве возрастает риск деформации и разрушения. Замеряйте толщину в 6–8 точках по окружности, чтобы исключить неравномерный износ.
Проведите тестовое торможение на безопасном участке дороги. Начните с серии плавных остановок со скорости 60 км/ч, постепенно увеличивая усилие на педаль. Прислушивайтесь к посторонним звукам: скрипы, скрежет или металлический лязг указывают на неполное удаление царапин или несовместимость колодок с обработанной поверхностью. Вибрации на руле или педали тормоза сигнализируют о биении диска. Зафиксируйте тормозной путь: он не должен превышать заводские нормативы более чем на 10–15%.
После теста осмотрите диск на предмет термических пятен. Используйте тепловизор или инфракрасный термометр: разница температур между участками не должна превышать 50°C. Неравномерный нагрев свидетельствует о неполном контакте колодок с диском, что приведет к неравномерному износу. Проверьте состояние колодок: на их поверхности не должно быть глубоких борозд или неравномерного стирания. Если колодки изношены неравномерно, откорректируйте положение суппорта или замените направляющие.
Завершите проверку анализом тормозной жидкости. После интенсивных торможений возьмите пробу жидкости из бачка: она не должна содержать металлической стружки или иметь темный оттенок. Проверьте уровень влаги рефрактометром – превышение 3% снижает температуру кипения жидкости, что опасно при экстренном торможении. Если жидкость загрязнена, замените ее и прокачайте систему, чтобы исключить завоздушивание, которое может маскировать дефекты обработки диска.
