Венец маховика – это стальное зубчатое кольцо, закреплённое на внешнем ободе маховика. Его основная функция – передача крутящего момента от стартера к коленчатому валу при запуске двигателя. Без этого элемента невозможен надёжный пуск ДВС, особенно в условиях низких температур или при износе аккумуляторной батареи. Зубья венца входят в зацепление с шестернёй стартера, обеспечивая начальное проворачивание коленвала с частотой, достаточной для воспламенения топливовоздушной смеси.
Типичный венец имеет от 120 до 160 зубьев, шаг которых рассчитан под конкретную модель стартера. Например, у двигателей ВАЗ-2108 используется венец с 128 зубьями, а у дизельных агрегатов Cummins ISF – 148. Материал – легированная сталь с закалкой до твёрдости 55–60 HRC, что обеспечивает ресурс не менее 150–200 тысяч запусков. При этом износ зубьев на 30% и более приводит к проскальзыванию стартера и невозможности запуска.
Крепление венца к маховику осуществляется горячей посадкой или болтовым соединением. В первом случае кольцо нагревают до 200–250°C, после чего оно сжимается при остывании, создавая натяг. Болтовое крепление применяется реже, так как требует дополнительной обработки посадочных поверхностей и контроля момента затяжки (обычно 80–120 Н·м). При замене венца критически важно соблюдать соосность с коленвалом – отклонение более 0,1 мм вызывает вибрации и ускоренный износ подшипников.
Диагностика состояния венца включает визуальный осмотр на предмет сколов, трещин и неравномерного износа зубьев. При обнаружении дефектов рекомендуется замена всего маховика в сборе, так как демонтаж венца без специального оборудования часто приводит к его деформации. Для дизельных двигателей с высокой степенью сжатия (например, 18:1 и выше) применяются венцы с усиленным профилем зубьев, выдерживающие повышенные нагрузки при холодном пуске.
Эксплуатационные рекомендации: избегать длительного прокручивания стартера (более 10 секунд за одну попытку), так как это приводит к перегреву и ускоренному износу зубьев. При замене аккумулятора проверять состояние клемм и проводки – плохой контакт увеличивает нагрузку на венец. Для двигателей с системой «стоп-старт» используются венцы с покрытием из молибдена или нитрида титана, снижающим трение и продлевающим срок службы.
Как венец маховика передает крутящий момент от стартера
Максимальный момент, передаваемый венцом, зависит от материала и термообработки: для углеродистых сталей (например, 45 или 40Х) предел прочности на срез зубьев составляет 300–400 МПа, что позволяет выдерживать пиковые нагрузки до 200–300 Н·м при пуске холодного двигателя. Износ зубьев начинается при превышении допустимого зазора в зацеплении (0,3–0,5 мм), что приводит к проскальзыванию бендикса и характерному скрежету. Для продления ресурса рекомендуется использовать стартеры с редуктором, снижающие ударные нагрузки на венец на 30–40%.
Критическое значение имеет соосность венца и шестерни стартера: допустимое радиальное биение не должно превышать 0,1 мм, иначе возникает неравномерное распределение нагрузки, ускоряющее износ. При замене венца необходимо контролировать натяг при напрессовке – недостаточный (менее 0,1 мм) приводит к провороту кольца, а чрезмерный (более 0,3 мм) – к деформации маховика. Для дизельных двигателей с высокой степенью сжатия (20:1 и выше) применяют венцы с увеличенной шириной зуба (до 15 мм) и твердостью поверхности 58–62 HRC.
Диагностика состояния венца включает визуальный осмотр на наличие сколов, трещин и одностороннего износа зубьев. При обнаружении дефектов на 20% и более зубьев венец подлежит замене. Для проверки зацепления используют щуп 0,15 мм – он не должен проходить между зубьями венца и шестерни стартера в рабочем положении. При ремонте маховика допускается переворачивание венца на 180°, если износ локализован на одной стороне, но только при условии сохранения исходного натяга.

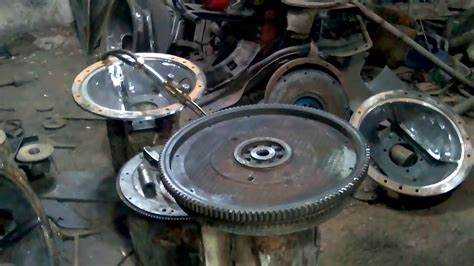

Основные материалы изготовления венца маховика и их свойства
Венец маховика чаще всего изготавливают из легированных сталей с высоким содержанием углерода (0,45–0,6%) и добавками хрома, марганца или молибдена. Такие сплавы, например, сталь 40Х или 45Г, обеспечивают твердость поверхности 55–62 HRC после закалки ТВЧ, что критично для сопротивления износу при контакте с зубьями стартера. Предел прочности на разрыв достигает 800–1000 МПа, а ударная вязкость – 50–70 Дж/см², что предотвращает хрупкое разрушение при динамических нагрузках.
Для двигателей с повышенными требованиями к износостойкости применяют цементируемые стали, такие как 20ХН3А. После химико-термической обработки (цементации на глубину 0,8–1,2 мм) поверхностная твердость возрастает до 60–65 HRC, а сердцевина сохраняет вязкость (35–40 HRC). Это сочетание позволяет выдерживать до 300 000 циклов пуска без критического износа зубьев, что актуально для коммерческого транспорта и спецтехники.
В бюджетных и малонагруженных агрегатах используют углеродистые стали типа Ст5 или 45 без легирующих добавок. Их твердость после закалки не превышает 50–55 HRC, а ресурс ограничен 100 000–150 000 пусков. Такие венцы склонны к усталостному выкрашиванию при температурах выше 200°C, поэтому их применение оправдано только в двигателях с низкой частотой запусков.
Для высокооборотных двигателей (свыше 6000 об/мин) перспективны венцы из порошковых сталей, например, Distaloy AE или Astaloy Mo. Эти материалы обладают однородной структурой, отсутствием внутренних дефектов и твердостью до 68 HRC после спекания и термообработки. Плотность порошковых сталей достигает 98% от литых аналогов, что снижает риск микротрещин при вибрационных нагрузках.
В редких случаях применяют чугуны с шаровидным графитом (ВЧ50 или ВЧ60), если требуется демпфирование крутильных колебаний. Твердость таких венцов не превышает 45–50 HRC, но они эффективно гасят резонансные частоты в диапазоне 200–500 Гц. Однако из-за низкой ударной вязкости (10–15 Дж/см²) их использование ограничено стационарными установками с мягкими условиями пуска.
При выборе материала учитывают не только механические свойства, но и технологичность. Легированные стали требуют точного соблюдения режимов закалки (температура 820–860°C, охлаждение в масле), иначе возникают закалочные трещины. Порошковые материалы чувствительны к пористости: при плотности ниже 7,2 г/см³ ресурс снижается на 30–40%. Для венцов с модулем зуба менее 2,5 мм рекомендуется использовать стали с мелкозернистой структурой (балл зерна 7–8 по ГОСТ 5639), чтобы избежать сколов кромок.
Признаки износа или повреждения венца маховика
Вибрации на холостом ходу или при переключении передач – второй признак, требующий внимания. Изношенный венец нарушает балансировку маховика, что приводит к дисбалансу вращающихся масс. На автомобилях с механической коробкой передач это проявляется как дрожание кузова при выжатом сцеплении, особенно на оборотах ниже 1000 об/мин. На роботизированных и автоматических трансмиссиях вибрации могут сопровождаться рывками при трогании с места.
Трещины или сколы на зубьях венца обнаруживаются при визуальном осмотре. Для этого достаточно снять стартер и осветить маховик фонариком через технологическое отверстие в картере сцепления. Критическим считается наличие более 3–5 поврежденных зубьев подряд или трещин, распространяющихся на тело венца. Даже единичные сколы глубиной свыше 1,5 мм приводят к ускоренному износу шестерни стартера и требуют замены венца.
Повышенный износ шестерни стартера – косвенный, но надежный индикатор проблем с венцом. При каждом запуске двигателя шестерня входит в зацепление с венцом на 0,5–1 секунду, но при повреждении зубьев время контакта увеличивается, а нагрузка на стартер растет. В результате на шестерне появляются заусенцы, сколы или неравномерный износ зубьев. Если при замене стартера новый узел выходит из строя через 5–10 тысяч километров, венец маховика подлежит диагностике в первую очередь.
Неравномерный износ зубьев венца по окружности свидетельствует о нарушении соосности маховика и коленчатого вала. Причинами могут быть деформация маховика, износ подшипников коленвала или неправильная установка после ремонта. В таких случаях стартер срабатывает только в определенном положении маховика, а в других – прокручивается вхолостую. Для проверки достаточно прокрутить двигатель вручную (ключом за болт шкива коленвала) и наблюдать за зацеплением через отверстие стартера.
Запах горелого металла или пластика в моторном отсеке после неудачных попыток запуска – экстренный сигнал. Он возникает при длительном проскальзывании шестерни стартера по изношенному венцу, когда трение разогревает металл до температуры плавления смазки или пластиковых элементов стартера. В таких случаях требуется немедленная остановка попыток запуска и буксировка автомобиля на эвакуаторе, так как дальнейшие попытки могут привести к заклиниванию стартера или разрушению венца.
Пошаговая процедура замены венца маховика своими руками
Перед началом работ подготовьте инструменты: съемник венца (или мощный молоток и зубило), газовую горелку или строительный фен, динамометрический ключ (момент затяжки болтов маховика – 60–80 Н·м для большинства двигателей), оправку для запрессовки нового венца, набор головок (обычно требуется 12–19 мм), монтировку и домкрат. Демонтируйте коробку передач, сцепление и сам маховик, предварительно слив масло из КПП и отсоединив аккумулятор. Зафиксируйте коленвал от проворачивания – для этого используйте специальный стопор или уприте монтировку в зубья стартера, заклинив их.
Снимите старый венец. Если он сидит плотно, нагрейте его горелкой до 150–200°C – металл расширится, и деталь легко снимется с посадочного места. При отсутствии горелки аккуратно сбейте венец зубилом, нанося удары поочередно с разных сторон, чтобы избежать перекоса. Осмотрите посадочную поверхность маховика: задиры, коррозия или деформации недопустимы – при их наличии маховик требует замены или профессиональной проточки.
Установите новый венец. Перед монтажом нагрейте его до 200–250°C (не перегревайте – цвет металла должен стать темно-вишневым, но не белым). Быстро наденьте деталь на маховик, совместив фаску на венце с выступом на маховике. Запрессуйте венец до упора, используя оправку и молоток – удары наносите равномерно по окружности. Дайте узлу остыть естественным путем (не охлаждайте водой – это вызовет деформацию). Проверьте посадку: венец должен сидеть без люфта, а зубья – быть направлены в сторону стартера.
Соберите двигатель в обратной последовательности. Установите маховик на коленвал, затянув болты крест-накрест с указанным моментом. Перед монтажом сцепления нанесите на шлицы первичного вала КПП тонкий слой смазки (например, Литол-24). После сборки проверните коленвал вручную – вращение должно быть плавным, без заеданий. Запустите двигатель и протестируйте работу стартера: пуск должен происходить с первого оборота, без скрежета или проскальзывания. Если стартер крутит вхолостую, проверьте центровку венца и зазор между зубьями (допустимый – 0,5–1 мм).
Влияние неправильной установки венца на работу двигателя
Несоосность венца маховика относительно коленчатого вала даже на 0,1–0,2 мм вызывает биение, которое передаётся на стартер. Это приводит к преждевременному износу зубьев шестерни стартера (ресурс сокращается на 40–60%) и подшипников бендикса. При запуске двигателя возникают ударные нагрузки, провоцирующие микротрещины в зубьях венца – через 15–20 тыс. км пробега они могут выкрашиваться, что блокирует вращение маховика. В дизельных двигателях с высокой степенью сжатия (например, Cummins ISF 2.8) смещение венца на 0,3 мм увеличивает пусковое усилие стартера на 22–28%, что критично при низких температурах.
Перегрев венца при неправильной посадке (например, при недостаточном натяге или использовании горелки вместо индукционного нагревателя) снижает твёрдость поверхности зубьев с HRC 55–60 до HRC 40–45. Это ускоряет абразивный износ: при эксплуатации в городском цикле зубья стираются на 0,5–0,7 мм за 30–40 тыс. км вместо нормативных 150–200 тыс. км. На двигателях с системой «стоп-старт» (например, Kia Ceed 1.6 GDI) дефект проявляется уже через 10–12 тыс. км – стартер не входит в зацепление, что фиксируется ошибкой P0805 в ЭБУ.
Если венец установлен с перекосом, возникает неравномерное распределение нагрузки: на одной стороне маховика зубья изнашиваются в 3–4 раза быстрее. В V-образных двигателях (например, Toyota 1GR-FE) это приводит к дисбалансу крутящего момента, вызывающему вибрации на частоте 25–35 Гц при 1800–2200 об/мин. Для диагностики используют индикатор часового типа с ценой деления 0,01 мм – биение венца не должно превышать 0,05 мм. При превышении допуска венец подлежит замене с обязательной проверкой посадочного диаметра маховика микрометром (допуск ±0,02 мм).
Отличия венца маховика в бензиновых и дизельных двигателях
Венец маховика в дизельных двигателях отличается увеличенной толщиной и массой из-за высоких нагрузок при запуске. Давление сжатия в дизелях достигает 30–50 бар (против 10–15 бар в бензиновых), что требует более прочного зацепления с шестерней стартера. Материал венца – чаще легированная сталь с закалкой до 55–60 HRC, тогда как в бензиновых версиях допустима твердость 45–50 HRC. Диаметр венца дизельного маховика на 15–25% больше, что компенсирует повышенный момент сопротивления при прокрутке коленвала.
- Число зубьев: в дизелях – 130–160 (шаг 3–4 мм), в бензиновых – 100–130 (шаг 2,5–3,5 мм). Увеличенный шаг снижает риск скола зубьев при холодном пуске.
- Посадка на маховик: в дизелях применяют горячую запрессовку с натягом 0,15–0,25 мм, в бензиновых – 0,1–0,18 мм. Превышение натяга ведет к деформации венца.
- Рекомендации по замене: для дизелей выбирать венцы с маркировкой «HD» или «Diesel», проверять биение (допуск – не более 0,05 мм). В бензиновых двигателях допустимо использовать универсальные венцы, если их параметры соответствуют заводским.
Как проверить совместимость венца с маховиком перед покупкой
Первым шагом определите точный артикул маховика, установленного на двигателе. Эта информация указана в каталогах производителя или на самом маховике в виде гравировки, например, 2108-1005115 для ВАЗ или 038 105 267 A для Volkswagen. Артикул венца должен полностью совпадать с оригинальным или быть одобренным производителем как прямой аналог. Проверьте перекрестные каталоги, такие как Elring, Sachs или LUK, где указаны взаимозаменяемые детали.
Измерьте внутренний диаметр венца и сравните его с посадочным диаметром маховика. Допустимое отклонение – не более 0,05 мм. Для измерения используйте микрометр или штангенциркуль с точностью до 0,01 мм. Например, для маховика двигателя ЗМЗ-406 посадочный диаметр составляет 295 мм, а венец должен иметь внутренний диаметр 295+0,05 мм. Превышение допуска приведет к люфту или невозможности установки.
Проверьте количество зубьев и их модуль. Венец и шестерня стартера должны иметь одинаковое число зубьев (обычно 109–130 для легковых автомобилей) и модуль зацепления (чаще всего 2,5 или 3 мм). Модуль рассчитывается по формуле: m = d/z, где d – диаметр делительной окружности, z – число зубьев. Несовпадение модуля вызовет разрушение зубьев при запуске двигателя.
Оцените материал и термообработку венца. Оригинальные венцы изготавливаются из легированных сталей (например, 40Х или 38ХГН) с закалкой ТВЧ до твердости 56–62 HRC. Дешевые аналоги часто имеют твердость ниже 50 HRC, что сокращает срок службы в 2–3 раза. Запросите у продавца сертификат соответствия или данные спектрального анализа материала.
Сравните профиль зубьев. Угол зацепления должен быть идентичен оригиналу (обычно 20° или 14,5°). Визуально проверьте форму зуба: на оригинальных венцах она симметрична, без заусенцев и сколов. Используйте шаблон или эталонный венец для сравнения. Неправильный профиль приведет к повышенному шуму и ускоренному износу стартера.
Убедитесь в совпадении способа крепления венца к маховику. Существует два основных метода: горячая посадка (нагрев венца до 200–250°C) и болтовое крепление (например, на маховиках Toyota 2JZ-GTE). Венец с болтовым креплением не подойдет для маховика с горячей посадкой, и наоборот. Проверьте наличие отверстий под болты или фасок для термоусадки.
Проконсультируйтесь с официальным дилером или сервисным центром производителя двигателя. Некоторые венцы имеют скрытые конструктивные особенности, например, канавки для смазки или специальные выемки под датчики положения коленвала. Ошибка в выборе может привести к некорректной работе системы зажигания или невозможности установки дополнительного оборудования, как в случае с двигателями BMW N57, где венец интегрирован с задающим диском.
Типичные ошибки при обслуживании венца маховика и их последствия
Игнорирование износа зубьев венца маховика – распространённая ошибка, ведущая к проскальзыванию стартера. При превышении допустимого зазора между зубьями (более 0,3 мм) или их сколах свыше 20% площади контакта пуск двигателя становится затруднённым. В запущенных случаях стартер начинает «холосто» прокручивать венец, что приводит к перегреву обмоток и выходу из строя тягового реле. Замена венца на ранней стадии износа обходится в 3–5 раз дешевле ремонта стартера.
Неправильная установка венца после демонтажа – критическая ошибка, вызывающая дисбаланс маховика. Если венец смещён относительно посадочного места даже на 0,1 мм, возникают вибрации на частотах 1500–3000 об/мин, разрушающие подшипники коленвала и коробки передач. Перед напрессовкой необходимо нагревать венец до 180–200°C (для стальных сплавов) и контролировать посадку с помощью индикатора часового типа с точностью 0,02 мм.
Использование ударного инструмента при демонтаже венца приводит к деформации маховика. Молоток или кувалда создают локальные напряжения свыше 500 МПа, что вызывает микротрещины в чугунных маховиках (особенно у двигателей ВАЗ и ЗМЗ). Для снятия венца применяют съёмники с гидравлическим приводом или прессы с усилием до 10 тонн, равномерно распределяющие нагрузку по всей окружности.
Пренебрежение проверкой биения маховика после установки венца – ошибка, сокращающая ресурс сцепления. Допустимое биение не должно превышать 0,05 мм на диаметре 300 мм. Превышение этого значения на 0,1 мм увеличивает износ фрикционных накладок на 40% за 10 000 км пробега. Контроль проводят с помощью магнитной стойки и индикатора, фиксируя маховик на коленвале без затяжки болтов.
Применение смазки на посадочной поверхности венца нарушает теплопередачу и вызывает его проворачивание. Даже тонкий слой литола или графитовой пасты снижает коэффициент трения на 30–40%, что приводит к ослаблению посадки при нагреве двигателя до 90°C. Посадочные поверхности должны быть обезжирены ацетоном или уайт-спиритом и высушены перед установкой.
Замена венца без проверки состояния маховика на наличие трещин – грубая ошибка, особенно для дизельных двигателей. Микротрещины в зоне крепления венца (длина до 5 мм) под нагрузкой разрастаются, приводя к разрушению маховика на скоростях свыше 3500 об/мин. Для диагностики используют магнитопорошковый метод или капиллярный контроль с проникающей жидкостью.
Несоблюдение момента затяжки болтов маховика вызывает ослабление крепления венца. Для большинства двигателей (например, Toyota 2JZ, BMW M54) момент затяжки составляет 100–120 Н·м. Превышение на 20% деформирует маховик, снижая его жёсткость, а недостаточная затяжка приводит к самоотвинчиванию болтов под действием крутильных колебаний. Используют динамометрический ключ с погрешностью не более 3%.
Экономия на оригинальных запчастях при замене венца оборачивается преждевременным износом. Дешёвые аналоги изготавливают из стали с твёрдостью 45–50 HRC вместо требуемых 55–60 HRC, что сокращает срок службы в 2–3 раза. Для проверки твёрдости используют портативный твердомер или сверяют маркировку с каталогами производителей (например, Sachs, LuK).
