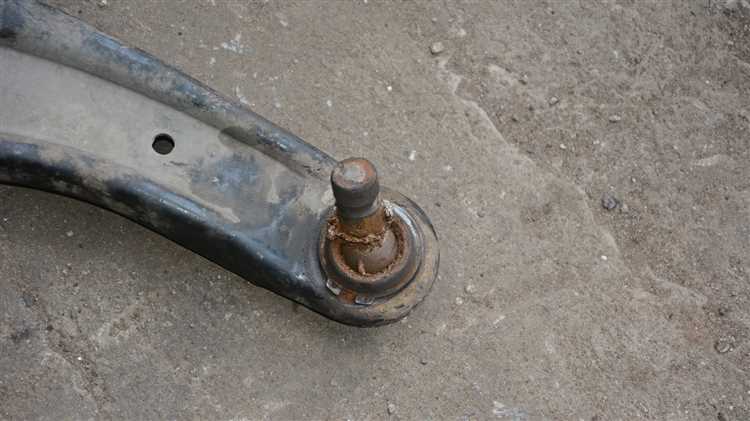

Шаровая опора – ключевой элемент подвески, обеспечивающий подвижное соединение между рычагом и поворотным кулаком. Её конструкция включает металлический корпус, шаровый палец с полимерным или металлическим вкладышем и защитный пыльник. В современных автомобилях применяются одно- и двухрычажные подвески, где шаровая опора выдерживает нагрузки до 5 тонн при динамических воздействиях, таких как проезд неровностей или резкое торможение.
Основная функция шаровой опоры – передача усилий от колеса к подвеске при сохранении возможности поворота. При износе вкладыша или повреждении пыльника увеличивается люфт, что приводит к ухудшению управляемости, неравномерному износу шин и риску отрыва пальца. Средний ресурс детали составляет 60–100 тыс. км, но на российских дорогах он сокращается до 30–50 тыс. км из-за повышенных ударных нагрузок.
Диагностика неисправности включает проверку люфта (допустимое значение – не более 0,8 мм) и состояния пыльника. При появлении стуков на мелких неровностях или скрипов при повороте руля рекомендуется немедленная замена. Использование неоригинальных опор с низким качеством вкладыша снижает срок службы на 30–40%, поэтому предпочтение стоит отдавать проверенным производителям, таким как Lemförder, TRW или Febi.
Замена шаровой опоры требует специального инструмента – съёмника для выпрессовки пальца. При установке новой детали обязательна проверка момента затяжки гайки (обычно 80–120 Н·м) и целостности крепёжных болтов. Игнорирование регламента обслуживания приводит к аварийным ситуациям, включая потерю контроля над автомобилем на скорости свыше 60 км/ч.
Как шаровая опора соединяет колесо с подвеской
Крепление шаровой опоры к подвеске осуществляется через рычаг, к которому она прикручивается болтами или запрессовывается. На противоположном конце шаровый палец входит в поворотный кулак, затягиваясь гайкой с моментом, указанным в технической документации (например, для ВАЗ-2110 – 66–82 Н·м, для Toyota Corolla – 80–100 Н·м). Такое соединение позволяет колесу перемещаться вверх-вниз при проезде неровностей, одновременно сохраняя возможность поворота вокруг вертикальной оси. При этом опора воспринимает динамические нагрузки до 5–7 тонн, возникающие при торможении или резком маневрировании.
В передней подвеске типа McPherson шаровая опора работает в паре со стойкой амортизатора, обеспечивая угол развала колёс. При повороте руля усилие передаётся через рулевую тягу на поворотный кулак, который вращается вокруг оси шарового пальца. Критический износ вкладыша или люфт пальца в корпусе приводит к увеличению зазора, что проявляется стуком на неровностях и ухудшением управляемости. Допустимый люфт для большинства легковых автомобилей не должен превышать 0,5–0,8 мм – превышение этого значения требует немедленной замены опоры.
В задней подвеске многорычажных систем шаровые опоры используются реже, но их роль не менее критична. Здесь они соединяют продольные или поперечные рычаги с кулаком, обеспечивая стабильность колеса при разгоне и торможении. Например, в подвеске Audi A4 B8 применяются опоры с интегрированными датчиками износа, сигнализирующими о необходимости замены при достижении предельного зазора. При монтаже важно соблюдать последовательность затяжки крепёжных элементов: сначала фиксируется корпус к рычагу, затем палец к кулаку, иначе возможно перекосы и преждевременный выход из строя.
Для диагностики состояния шаровой опоры используют два метода: визуальный осмотр на предмет трещин корпуса или вытекания смазки, и проверку люфта с помощью монтировки. Поддомкратив автомобиль, вставляют монтировку между рычагом и кулаком, после чего покачивают колесо в вертикальной плоскости. Наличие зазора более 1 мм указывает на критический износ. В полевых условиях можно использовать динамометрический ключ: при попытке провернуть палец вручную усилие не должно превышать 2–3 Н·м – большее значение свидетельствует о заклинивании или разрушении вкладыша.
Замена шаровой опоры требует специального инструмента: съёмника для выпрессовки пальца и пресса для установки новой детали. При отсутствии съёмника допускается выбивание пальца молотком, но это чревато повреждением посадочного места в кулаке. После установки новой опоры обязательна проверка углов установки колёс (сход-развал), так как даже незначительное смещение рычага приводит к неравномерному износу шин. Для продления срока службы рекомендуется использовать опоры с тефлоновым покрытием пальца или полиуретановыми вкладышами – они выдерживают до 100 000 км пробега против 50 000 км у стандартных аналогов.
Основные элементы конструкции шаровой опоры и их функции
Корпус шаровой опоры служит несущей основой для остальных деталей. Изготавливается методом холодной штамповки из низкоуглеродистой стали (Ст3, 08кп) или литьём из высокопрочного чугуна ВЧ50. Внутренняя поверхность корпуса имеет сферическую форму с допуском ±0,05 мм, что обеспечивает плотное прилегание к головке пальца. Наружная часть корпуса оснащается резьбовым или фланцевым креплением для фиксации к рычагу подвески. В некоторых конструкциях корпус дополнительно герметизируется резиновым чехлом, предотвращающим попадание абразивов и влаги.
Полимерный вкладыш – критический элемент, определяющий ресурс и работоспособность опоры. Изготавливается из композитных материалов на основе полиамида (PA66) или полиэфирэфиркетона (PEEK) с добавлением антифрикционных наполнителей (графит, дисульфид молибдена). Вкладыш выполняет две функции: снижает трение между пальцем и корпусом до коэффициента 0,05–0,1 и компенсирует износ за счёт пластической деформации. Толщина вкладыша варьируется от 2 до 5 мм в зависимости от нагрузки (для легковых автомобилей – 2,5–3 мм, для внедорожников – до 4,5 мм). При эксплуатации вкладыш изнашивается неравномерно: максимальный износ наблюдается в зоне контакта с головкой пальца под углом 30–45° к оси.
Пыльник защищает шарнир от внешних воздействий и удерживает смазку внутри узла. Производится из термостойкой резины (EPDM, хлоропрен) или термопластичных эластомеров (TPE) с рабочим диапазоном температур от -40°C до +120°C. Форма пыльника – гофрированная, с 3–5 складками, что позволяет компенсировать перемещения пальца без потери герметичности. Внутренняя поверхность пыльника покрывается слоем силиконовой смазки для предотвращения прилипания к металлическим деталям. Критический параметр – эластичность: при растяжении на 50% пыльник должен сохранять целостность не менее 100 000 циклов.
Смазка в шаровой опоре выполняет антифрикционную и антикоррозионную функции. Используются пластичные смазки на литиевой (Литол-24) или кальциевой основе (ШРУС-4) с добавлением противозадирных присадок (сульфиды цинка, фосфаты). В высоконагруженных опорах применяются смазки с дисульфидом молибдена (MoS₂), снижающие износ на 30–40%. Объём смазки в узле составляет 5–15 г: недостаток приводит к сухому трению, избыток – к выдавливанию пыльника. Замена смазки рекомендуется каждые 30–50 тыс. км пробега или при каждом демонтаже опоры.
Стопорное кольцо фиксирует палец в корпусе, предотвращая его выпадение при разрушении вкладыша. Изготавливается из пружинной стали (65Г, 70) с термообработкой до 45–50 HRC. Диаметр кольца подбирается с натягом 0,1–0,3 мм относительно посадочного места в корпусе. В некоторых конструкциях вместо кольца используется завальцовка кромки корпуса, но такой метод снижает ремонтопригодность узла. При установке кольцо должно входить в канавку корпуса с усилием 50–100 Н, что проверяется динамометрическим ключом.
Регулировочные прокладки применяются в разборных шаровых опорах для компенсации износа вкладыша. Изготавливаются из стали 08кп толщиной 0,1–0,5 мм. Прокладки устанавливаются между корпусом и крышкой опоры, позволяя восстановить предварительный натяг шарнира. Критерий необходимости регулировки – люфт пальца более 0,15 мм при нагрузке 500 Н. В неразборных опорах регулировка невозможна, что требует замены узла при появлении зазора свыше 0,3 мм. Для точной диагностики используется индикатор часового типа с ценой деления 0,01 мм.
Почему износ шаровой опоры влияет на управляемость автомобиля
Шаровая опора – единственный подвижный элемент, соединяющий ступицу колеса с рычагом подвески. Её конструкция допускает вращение и качание в пределах 15–20 градусов, но при износе зазоры между шаровым пальцем и полимерным вкладышем увеличиваются до 1,5–3 мм. Это приводит к люфту колеса в горизонтальной плоскости, который на скорости 60 км/ч вызывает отклонение траектории до 10–15 см при малейшем повороте руля.
При движении по неровностям изношенная опора не гасит колебания колеса, передавая их на рулевое управление. На дорогах с покрытием низкого качества амплитуда вибраций руля возрастает на 40–60%, что вынуждает водителя постоянно корректировать траекторию. Особенно критично это на скоростях свыше 80 км/ч, где даже 2 мм люфта снижают точность реакции на рулевое воздействие на 25–30%.
- Увеличение тормозного пути: при люфте 3 мм и более колесо начинает «гулять» при торможении, снижая эффективность сцепления с дорогой на 12–18%. На мокром асфальте этот показатель ухудшается до 25%.
- Неравномерный износ шин: смещение колеса на 0,5–1 мм из-за износа опоры приводит к стиранию протектора с одной стороны шины на 30–40% быстрее, чем с другой.
- Риск самопроизвольного поворота: при зазоре свыше 4 мм шаровой палец может выскочить из корпуса, что на скорости 90 км/ч гарантирует потерю контроля над автомобилем.
На автомобилях с независимой подвеской износ одной шаровой опоры нарушает геометрию всей оси. Например, при люфте правой опоры угол развала левого колеса изменяется на 0,3–0,5 градуса, что вызывает увод автомобиля вправо на 5–7 см на каждые 100 метров пути. На переднеприводных моделях это дополнительно нагружает ШРУСы, сокращая их ресурс на 15–20%.
Диагностировать износ можно по характерным признакам: стук при проезде неровностей на скорости до 30 км/ч, скрип при повороте руля на месте, биение в руле на скорости 60–80 км/ч. Для проверки поддомкратьте автомобиль, возьмитесь за колесо в положениях «3 и 9 часов» и покачайте – люфт более 0,5 мм указывает на необходимость замены. На некоторых моделях (например, Volkswagen Golf IV) допустимый зазор составляет всего 0,2 мм.
Замена шаровой опоры должна производиться в комплекте с рычагом или отдельно, но с обязательной проверкой состояния сайлентблоков. После установки требуется регулировка углов установки колес – игнорирование этого этапа приведет к ускоренному износу новой опоры на 30–50%. На автомобилях с многорычажной подвеской (BMW 5 серии, Mercedes W211) допускается замена только шаровой, но с обязательной проверкой затяжки болтов крепления – момент затяжки должен составлять 80–100 Н·м.
Ресурс шаровой опоры зависит от условий эксплуатации: в городском режиме с частыми перепадами температур и реагентами на дорогах она служит 40–60 тыс. км, на трассе – до 100 тыс. км. Однако при агрессивной езде по ямам или перегрузе автомобиля износ ускоряется в 2–3 раза. Например, на внедорожниках Toyota Land Cruiser 200 при постоянной эксплуатации по бездорожью опоры выходят из строя уже на 30 тыс. км.
Использование некачественных запчастей – основная причина преждевременного износа. Шаровые опоры с полимерным вкладышем из нейлона вместо полиуретана теряют свои свойства уже через 15–20 тыс. км. При выборе детали обращайте внимание на материал вкладыша (должен быть указан полиуретан или PTFE), наличие защитного пыльника из термостойкой резины и производителя – оригинальные запчасти или проверенные аналоги (Lemförder, TRW, Febi).
Признаки неисправности шаровой опоры и способы их диагностики
Диагностика проводится в три этапа:
- Визуальный осмотр: проверка защитного пыльника на разрывы и трещины – даже микроскопические повреждения приводят к попаданию абразива и ускоренному износу. Осмотр корпуса на наличие следов смазки снаружи (признак разрушения сальника).
- Проверка люфта: поддомкратить автомобиль, зафиксировать колесо в положении «12 и 6 часов», покачать его в вертикальной плоскости. Допустимый люфт – не более 0,8 мм (ощущается как едва заметное движение). Превышение нормы требует замены.
- Инструментальная проверка: использование монтировки для оценки зазора между рычагом и поворотным кулаком. Вставить монтировку в зазор, покачать – при исправной опоре движение отсутствует. Альтернатива: измерение зазора индикатором часового типа (предел – 0,5 мм).
Для точной диагностики рекомендуется совмещать все три метода, так как стук может исходить от других элементов подвески (сайлентблоки, рулевые наконечники).
Как правильно выбрать шаровую опору для замены
Обращайте внимание на материал изготовления и конструктивные особенности. Шаровые опоры с кованым корпусом (как у Delphi TC1386) выдерживают нагрузки до 5 тонн, тогда как штампованные аналоги дешевле, но служат на 30–40% меньше. Проверяйте наличие тефлонового вкладыша или полиуретанового пыльника – они снижают трение и защищают от грязи. Избегайте деталей с пластиковыми втулками: они быстро изнашиваются при температурных перепадах. Гарантия от производителя (минимум 1 год) и отзывы владельцев аналогичных автомобилей помогут избежать подделок – например, опоры Febi и Meyle часто подделывают, поэтому покупайте у официальных дилеров или проверенных поставщиков.
Пошаговая инструкция по замене шаровой опоры своими руками
Подготовьте инструменты: домкрат, баллонный ключ, съемник шаровых опор (универсальный или специализированный для вашей модели), набор головок (17–22 мм), молоток, монтировку, динамометрический ключ, смазку для резьбовых соединений. Перед началом работ зафиксируйте автомобиль на ровной поверхности, включите стояночный тормоз и подложите противооткатные упоры под задние колеса. Снимите колесо, ослабив гайки до подъема машины. Открутите гайку крепления шаровой опоры к поворотному кулаку – обычно она затянута с моментом 80–120 Н·м, поэтому используйте удлинитель для головки.
Отсоедините шаровую опору от рычага подвески. Если опора запрессована в рычаг, потребуется пресс или специальный съемник. Для выпрессовки вставьте съемник между корпусом опоры и рычагом, равномерно затягивая болт до выхода пальца из посадочного места. В случае болтового крепления (например, на трех или четырех болтах) открутите их, удерживая опору от проворачивания. Проверьте состояние сайлентблоков рычага – при износе замените их одновременно с шаровой.
Установите новую опору, предварительно смазав резьбу болтов фиксатором. Запрессуйте ее в рычаг с усилием 5–8 тонн, контролируя соосность. Затяните гайку пальца шаровой к поворотному кулаку с моментом, указанным в руководстве по ремонту (обычно 80–100 Н·м), и зафиксируйте ее шплинтом или контргайкой. Соберите подвеску в обратном порядке, проверьте затяжку всех соединений динамометрическим ключом. После установки колеса опустите автомобиль и выполните пробный заезд, обращая внимание на отсутствие стуков и люфтов.
Типичные ошибки при установке шаровой опоры и их последствия
Использование ударного инструмента для затяжки гайки шарового пальца – распространённая ошибка, приводящая к деформации резьбы или повреждению корпуса опоры. Допустимый момент затяжки для большинства легковых автомобилей составляет 60–90 Н·м, но точные значения указаны в сервисной документации. Превышение на 20–30% вызывает микротрещины в металле, что сокращает ресурс детали на 40–60%. Вместо ударного гайковёрта применяйте динамометрический ключ с погрешностью не более ±3%.
Неправильная установка пыльника – ещё одна критическая ошибка. Если защитный чехол не зафиксирован стопорным кольцом или смещён относительно посадочного места, внутрь попадает абразив и влага. При эксплуатации в таких условиях шарнир теряет смазку за 5–7 тысяч километров, а коррозия развивается уже через 10–12 тысяч. Перед монтажом проверяйте целостность пыльника и наличие заводской смазки (обычно 5–7 грамм литиевой или молибденовой пасты).
Игнорирование проверки люфта после установки приводит к преждевременному износу. Допустимый зазор между пальцем и корпусом опоры не должен превышать 0,15 мм для новых деталей и 0,3 мм для восстановленных. Измеряйте люфт индикатором часового типа с ценой деления 0,01 мм, прикладывая усилие 50–70 Н. Превышение нормы на 0,1 мм увеличивает износ в 2,5 раза из-за ударных нагрузок при движении.
Замена шаровой опоры без проверки состояния рычага подвески чревата повторным ремонтом. Коррозия посадочного места или деформация рычага на 0,5 мм и более вызывает неравномерное распределение нагрузки. В результате новая опора изнашивается за 15–20 тысяч километров вместо положенных 60–80 тысяч. Перед установкой очистите посадочную поверхность от ржавчины и проверьте её плоскостность лекальной линейкой.
Использование некачественных крепёжных элементов – ошибка, снижающая надёжность соединения. Болты и гайки класса прочности ниже 8.8 (для стальных деталей) или 10.9 (для высоконагруженных узлов) не выдерживают динамических нагрузок. При вибрации резьбовое соединение ослабевает, что приводит к самопроизвольному откручиванию. Заменяйте крепёж на оригинальные детали или аналоги с подтверждёнными характеристиками.
Несоблюдение последовательности затяжки болтов крепления опоры к рычагу вызывает перекос и неравномерный износ. Затягивайте болты крест-накрест в 2–3 этапа, начиная с момента 30–40 Н·м и доводя до требуемого значения (обычно 80–110 Н·м). Пренебрежение этим правилом приводит к деформации корпуса опоры на 0,2–0,4 мм, что сокращает срок службы на 30–50%.
Отсутствие финальной проверки геометрии подвески после установки опоры – ошибка, провоцирующая увод автомобиля в сторону и неравномерный износ шин. Даже при правильном монтаже изменение положения рычага на 0,5° относительно продольной оси вызывает отклонение траектории на 1–1,5 метра на 100 метров пути. После сборки проведите тестовый заезд и при необходимости выполните сход-развал с точностью до 0,1°.
