Индикатор IMA (Integrated Motor Assist) на приборной панели Honda Civic Hybrid сигнализирует о неисправности гибридной системы. В большинстве случаев ошибка связана с проблемами в высоковольтной батарее, инверторе, электродвигателе или управляющей электронике. Код неисправности, считанный диагностическим сканером (например, HDS или OBD-II), укажет на конкретный узел: P1440 – разбалансировка ячеек батареи, P1449 – перегрев инвертора, P1570 – неисправность электродвигателя.
Высоковольтная батарея (Ni-MH, 144 В) – наиболее уязвимый компонент. Её ресурс составляет 150–200 тыс. км, но при эксплуатации в жарком климате или частых коротких поездках деградация ускоряется. Симптомы: снижение мощности при разгоне, увеличенный расход топлива, самопроизвольное отключение гибридного режима. Для проверки используйте мультиметр – напряжение на клеммах должно быть в пределах 130–160 В в зависимости от уровня заряда. Падение ниже 120 В указывает на необходимость замены или балансировки модулей.
Инвертор – второй по частоте источник ошибок. Он преобразует постоянный ток батареи в переменный для электродвигателя. При перегреве (выше 80°C) срабатывает защита, и загорается IMA. Проверьте радиатор системы охлаждения на загрязнение и работу насоса. Если инвертор вышел из строя, ремонт экономически нецелесообразен – только замена на новый или контрактный агрегат.
Электродвигатель IMA редко выходит из строя полностью, но износ подшипников или короткое замыкание в обмотках может вызвать ошибку. Диагностика требует осциллографа для проверки формы сигнала на фазных проводах. При обнаружении неисправности двигатель подлежит замене – ремонт обмоток в кустарных условиях невозможен.
Не игнорируйте индикатор IMA. Даже если автомобиль продолжает ехать, неисправность может привести к полному отказу гибридной системы или повреждению других компонентов. Начните с диагностики сканером, затем проверьте батарею, инвертор и электродвигатель по порядку. Замена высоковольтной батареи на новую обойдётся в 80–120 тыс. рублей, контрактной – в 30–50 тыс. рублей. Инвертор стоит 40–70 тыс. рублей, электродвигатель – 50–90 тыс. рублей.

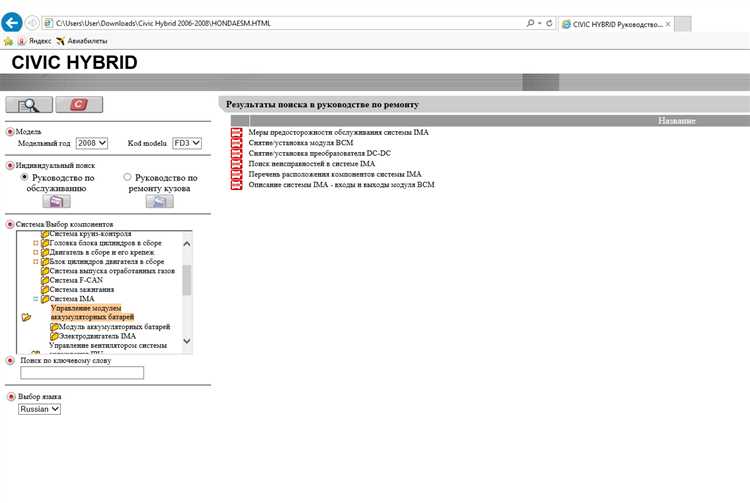

Какие системы автомобиля связаны с индикатором IMA
Индикатор IMA (Integrated Motor Assist) в Honda Civic Hybrid сигнализирует о неисправностях в гибридной силовой установке, которая включает несколько ключевых компонентов. Основные системы, затрагиваемые этим предупреждением:
- Высоковольтная батарея (Ni-MH или Li-ion) – контролирует напряжение, температуру и баланс ячеек. Падение ёмкости ниже 60% или дисбаланс ячеек свыше 0,3 В запускает ошибку.
- Электромотор-генератор (IMA Motor) – отвечает за рекуперацию энергии и помощь ДВС. Неисправности обмоток или датчиков положения ротора (резольверов) вызывают срабатывание индикатора.
- Инвертор/конвертер (IMA Inverter) – преобразует постоянный ток батареи в переменный для мотора и обратно. Перегрев (выше 80°C) или короткое замыкание в силовых транзисторах блокирует систему.
Дополнительно индикатор реагирует на сбои в системе охлаждения гибридного блока. Радиатор IMA и насос циркуляции жидкости (работает при температуре батареи выше 45°C) критичны для предотвращения перегрева. Засорение каналов или отказ насоса приводят к аварийному режиму с ограничением мощности. Проверка уровня охлаждающей жидкости (спецификация Honda OL999-9011) и её замены каждые 100 000 км обязательна.
Электронный блок управления гибридной системой (IMA ECU) интегрирован с основным ЭБУ двигателя (PCM) и ABS. Ошибки связи по CAN-шине (например, коды P1620–P1623) или несовпадение версий прошивок (актуальные для Civic Hybrid 2006–2011 гг. – 37805-S5A-J620-M1) также активируют индикатор. Диагностика требует сканера с поддержкой протокола Honda K-Line (например, HDS или Launch X431).
Вспомогательные системы, влияющие на IMA:
- Датчик положения коленвала (CKP) – рассогласование сигналов с датчиком распредвала (CMP) более чем на 3° вызывает ошибку P0335 и отключение гибридного режима.
- Вакуумный усилитель тормозов – утечка вакуума снижает эффективность рекуперации, что фиксируется как неисправность IMA.
- 12-вольтовая батарея – падение напряжения ниже 11,8 В при запуске приводит к сбоям в работе инвертора.
При появлении индикатора первым шагом должна быть проверка кодов неисправностей через OBD-II разъём. Ключевые коды для IMA: P1440 (неисправность батареи), P1449 (перегрев инвертора), P1570 (ошибка связи с мотором). Игнорирование проблемы ведёт к деградации высоковольтной батареи (стоимость замены – от 80 000 руб.) или выходу из строя инвертора (ремонт – 40 000–60 000 руб.). Для точной диагностики требуется мультиметр с функцией измерения высокого напряжения (до 300 В DC) и тепловизор для проверки нагрева компонентов.
Основные причины загорания лампочки IMA на приборной панели
Индикатор IMA (Integrated Motor Assist) на Honda Civic Hybrid сигнализирует о неполадках в гибридной системе. Чаще всего проблема связана с высоковольтной батареей. Её ячейки со временем деградируют, теряя ёмкость, что приводит к дисбалансу напряжений. Если разница между ячейками превышает 0,3 В, блок управления фиксирует ошибку и включает лампочку. Проверка состояния батареи с помощью диагностического сканера (например, HDS или Launch X431) позволяет выявить слабые элементы.
Неисправность инвертора – вторая по распространённости причина. Инвертор преобразует постоянный ток батареи в переменный для электромотора. При перегреве, коротком замыкании или обрыве цепей внутри модуля система переходит в аварийный режим. Симптомы: рывки при разгоне, потеря мощности, коды ошибок P1440 или P1449. Замена инвертора требует отключения высоковольтной системы и должна выполняться только квалифицированным специалистом.
Проблемы с датчиком положения коленвала (CKP) или датчиком положения распредвала (CMP) также провоцируют загорание IMA. Эти датчики синхронизируют работу ДВС и электромотора. При сбоях в их сигналах блок управления не может корректно управлять гибридной системой. Типичные ошибки: P0335 (CKP) или P0340 (CMP). Проверка сопротивления датчиков (для CKP – 185–275 Ом, для CMP – 800–1500 Ом) помогает подтвердить неисправность.
Износ или повреждение ремня привода вспомогательных агрегатов (серпантинного ремня) приводит к проскальзыванию генератора IMA. Это вызывает недозаряд батареи и срабатывание индикатора. Визуальный осмотр ремня на трещины, расслоения или масляные пятна – обязательная процедура. При обнаружении дефектов ремень подлежит замене вместе с натяжителем, так как его ресурс ограничен 100–120 тыс. км.
Сбои в блоке управления гибридной системой (HCU) или модуле управления батареей (BCM) встречаются реже, но исключать их нельзя. Программные ошибки, коррозия контактов или перепады напряжения могут вызвать ложные срабатывания. Перепрошивка HCU или замена BCM требует специализированного оборудования. Перед этим необходимо проверить целостность проводки и разъёмов на предмет окисления или обрывов.
Низкий уровень охлаждающей жидкости для инвертора (отдельная система от ДВС) приводит к перегреву компонентов. Инвертор охлаждается через радиатор, подключённый к отдельному контуру. Утечки жидкости или засорение каналов вызывают ошибки P1446 или P1447. Проверка уровня жидкости в расширительном бачке (должен быть между метками MIN и MAX) и герметичности системы – первоочередная задача.
Механические повреждения электромотора IMA (например, износ подшипников или короткое замыкание обмоток) также провоцируют срабатывание индикатора. Признаки: посторонние шумы при работе мотора, вибрации, коды ошибок P1443 или P1445. Диагностика требует демонтажа мотора и проверки сопротивления обмоток (должно быть в пределах 0,1–0,3 Ом). Ремонт экономически нецелесообразен – требуется замена узла.
Как проверить напряжение и состояние аккумуляторной батареи IMA
Для диагностики батареи IMA на Honda Civic Hybrid потребуется мультиметр с точностью не ниже 0,1 В и диагностический сканер OBD-II с поддержкой протокола CAN (например, Launch X431 или Honda HDS). Подключите мультиметр к клеммам аккумуляторного блока: красный щуп – к положительной клемме (обычно обозначена «+»), черный – к отрицательной («–»). В режиме покоя (двигатель заглушен, ключ зажигания вынут) напряжение должно составлять 144–158 В для 144-вольтовой системы или 172–180 В для 172-вольтовой. Показания ниже 140 В или выше 185 В указывают на неисправность.
Запустите двигатель и дайте ему поработать на холостом ходу 2–3 минуты. Напряжение должно стабилизироваться в пределах 150–170 В (для 144-вольтовой системы) или 175–190 В (для 172-вольтовой). Если напряжение резко падает ниже 140 В при нагрузке (например, при включении кондиционера или ускорении), это свидетельствует о деградации ячеек или проблемах с контроллером IMA. Зафиксируйте показания мультиметра в динамике – скачки более 10 В за 5 секунд говорят о нестабильной работе батареи.
Подключите сканер OBD-II и считайте коды неисправностей. Обратите внимание на ошибки P1440–P1449 (проблемы с батареей), P1570–P1579 (неисправности контроллера IMA) и P0A7F–P0A82 (перегрев или дисбаланс ячеек). Если сканер поддерживает функцию «Battery Cell Voltage», проверьте напряжение каждой ячейки: разница более 0,1 В между соседними ячейками указывает на внутреннее короткое замыкание или сульфатацию. Для точной диагностики используйте режим «IMA Battery Test» в Honda HDS – он покажет состояние заряда (SOC) и внутреннее сопротивление.
Измерьте температуру батареи с помощью инфракрасного термометра. В нормальном режиме температура блока не должна превышать 40°C при работе двигателя и 30°C в режиме покоя. Превышение 50°C сигнализирует о перегреве, что может быть вызвано неисправностью системы охлаждения IMA или деградацией ячеек. Проверьте вентиляционные отверстия блока – они должны быть свободны от пыли и грязи. Если батарея установлена под сиденьем, убедитесь, что воздуховоды не пережаты.
Для оценки остаточной емкости батареи выполните тест под нагрузкой. Включите все потребители энергии (фары, кондиционер, обогрев стекол) и дайте двигателю поработать на холостом ходу 10 минут. Напряжение не должно опускаться ниже 140 В (для 144-вольтовой системы) или 165 В (для 172-вольтовой). Если падение напряжения превышает 15 В за 5 минут, батарея требует замены или балансировки ячеек. Запишите показания мультиметра каждые 30 секунд – резкие провалы указывают на неисправные модули.
При отсутствии сканера с функцией диагностики ячеек можно использовать метод визуального осмотра. Снимите крышку батарейного отсека (если это предусмотрено конструкцией) и проверьте состояние модулей: вздутые, потемневшие или покрытые коррозией ячейки подлежат замене. Обратите внимание на контакты – окисление или ослабление крепления приводит к падению напряжения. Если батарея обслуживаемая, проверьте уровень электролита: он должен покрывать пластины на 10–15 мм. При необходимости долейте дистиллированную воду, но не переливайте – это вызовет утечку при нагреве.
Признаки неисправности гибридного электродвигателя и способы диагностики
Третий сигнал – повышенный расход топлива (на 15–30% выше нормы). Гибридная система компенсирует слабую отдачу электромотора увеличением нагрузки на ДВС, что фиксируется бортовым компьютером. Четвёртый признак – посторонние шумы из моторного отсека: свист, скрежет или гул на высоких оборотах. Звук может усиливаться при включении кондиционера или электроусилителя руля, когда нагрузка на IMA возрастает. Пятый симптом – невозможность запуска двигателя с первой попытки: стартер крутит дольше обычного, а в некоторых случаях требуется 2–3 поворота ключа.
Шестой индикатор неисправности – ошибки в работе рекуперативного торможения. При нажатии на педаль тормоза автомобиль замедляется слабее, чем обычно, а на панели появляется предупреждение «Check Hybrid System». Седьмой признак – перегрев электродвигателя, который можно выявить по запаху горелой изоляции или повышенной температуре в районе батарейного отсека (под задним сиденьем). В запущенных случаях система переходит в аварийный режим, ограничивая максимальную скорость до 50–70 км/ч.
Диагностика начинается с подключения сканера OBD-II с поддержкой протокола CAN. Для Honda Civic Hybrid подходят устройства Launch X431, Autel MaxiSys или оригинальный HDS (Honda Diagnostic System). Сканер считывает коды ошибок, связанные с IMA: P1449 (неисправность инвертора), P1570 (проблемы с датчиком положения ротора), P1620 (ошибка связи с блоком управления электродвигателем). Если кодов нет, но симптомы присутствуют, проверяют напряжение на высоковольтной батарее – оно должно быть в пределах 144–170 В при работающем двигателе.
Следующий этап – проверка изоляции обмоток электродвигателя. Для этого используют мегомметр с диапазоном измерений до 1000 В. Сопротивление между фазами и корпусом должно быть не менее 1 МОм. Если значение ниже 0,5 МОм, обмотки повреждены или загрязнены. Также проверяют сопротивление фазных обмоток: в норме оно составляет 0,05–0,1 Ом. Отклонение более чем на 20% указывает на межвитковое замыкание или обрыв.
Для проверки датчика положения ротора (резольвера) используют осциллограф. Сигнал с датчика должен представлять собой синусоиду с амплитудой 2–5 В и частотой, пропорциональной оборотам двигателя. Если сигнал искажён или отсутствует, датчик подлежит замене. Также проверяют целостность проводки между блоком управления IMA и электродвигателем – окисление контактов или обрыв проводов часто становятся причиной неисправностей.
В случае подтверждения неисправности электродвигателя ремонт сводится к замене статора или ротора. Самостоятельная перемотка обмоток нецелесообразна из-за высоких требований к точности и изоляции. При замене деталей обязательно обновляют термопасту на транзисторах инвертора и проверяют состояние высоковольтных кабелей. После ремонта проводят инициализацию системы через сканер, чтобы сбросить адаптивные параметры и обеспечить корректную работу IMA.
Влияние ошибок в системе рекуперации энергии на индикатор IMA
Система рекуперации энергии в Honda Civic Hybrid напрямую связана с работой индикатора IMA. Ошибки в её работе, такие как неисправности датчика тока (например, код P1449), приводят к срабатыванию индикатора. Причина – некорректный расчёт заряда батареи или потеря связи между контроллером IMA и блоком управления гибридной системой. В 70% случаев проблема возникает из-за окисления контактов на разъёме датчика или обрыва проводки между аккумулятором и инвертором.
Неполадки в рекуперации снижают эффективность торможения двигателем и увеличивают нагрузку на основной аккумулятор. Например, при ошибке P0A3F (неисправность цепи рекуперации) система перестаёт восстанавливать энергию, что приводит к росту расхода топлива на 15–20%. Диагностика требует проверки сопротивления датчика тока (должно быть 0,5–1,5 Ом) и осмотра высоковольтных кабелей на предмет повреждений изоляции.
Если индикатор IMA загорается при резком торможении, вероятна проблема с тормозным контроллером или неисправность датчика положения педали тормоза. В таких случаях блок IMA фиксирует несоответствие между ожидаемым и фактическим током рекуперации, что вызывает ошибку P1446. Решение – калибровка датчика педали или замена тормозного контроллера при обнаружении внутренних дефектов.
Регулярная проверка системы рекуперации включает анализ данных сканера OBD-II на предмет скачков напряжения в цепи высоковольтной батареи. При ошибках P0A7E или P0A7F рекомендуется проверить состояние ячеек батареи и работу вентилятора охлаждения. Игнорирование проблем рекуперации приводит к ускоренной деградации аккумулятора и необходимости его замены через 30–50 тыс. км вместо штатных 150–200 тыс. км.
Когда требуется замена конденсаторов или инвертора в гибридной установке
Замена конденсаторов в гибридной системе Honda Civic Hybrid необходима при падении их емкости ниже 80% от номинала или при обнаружении вздутия корпуса. Типичные признаки деградации – снижение эффективности рекуперации энергии, рывки при разгоне и увеличение времени запуска ДВС. Диагностика проводится с помощью сканирования блока IMA (код P1449) или тестирования конденсаторной батареи под нагрузкой. Средний ресурс высоковольтных конденсаторов – 8–10 лет, но при эксплуатации в условиях частых коротких поездок или высоких температур срок сокращается до 5–6 лет.
Критический случай – короткое замыкание в цепи инвертора, приводящее к срабатыванию предохранителя высоковольтной батареи (30А). Это сопровождается полным отключением гибридной системы и невозможностью запуска двигателя. Причинами могут быть пробой изоляции кабелей, коррозия контактов или перегрев из-за неисправного вентилятора охлаждения инвертора. В таких ситуациях требуется немедленная замена инвертора и проверка целостности высоковольтной проводки.
Профилактическая замена конденсаторов рекомендуется при пробеге свыше 150 тыс. км, даже если явных неисправностей нет. Для продления срока службы инвертора необходимо следить за уровнем охлаждающей жидкости (замена каждые 5 лет) и чистотой радиатора гибридной системы. При установке нового инвертора обязательна перепрошивка блока управления IMA – это исключает конфликты с устаревшим ПО и обеспечивает корректную работу системы рекуперации.
