Задние тормозные колодки на Opel Astra H или J требуют замены каждые 30–50 тыс. км пробега в зависимости от стиля вождения и условий эксплуатации. Износ свыше 2 мм остаточной толщины фрикционного слоя – критический показатель, при котором дальнейшая эксплуатация приводит к повреждению тормозных дисков. Для работы потребуются: набор торцевых головок (13, 15, 17 мм), шестигранник на 7 мм, плоская отвёртка, домкрат, противооткатные упоры и смазка для направляющих (например, ATE 03.9902-0501.2 или Permatex 24110).
Перед началом демонтажа убедитесь, что автомобиль стоит на ровной поверхности, ручник отпущен, а передние колёса зафиксированы. На моделях с электронным стояночным тормозом (EPB) потребуется диагностический сканер для перевода системы в сервисный режим – иначе суппорт не отведётся. На механических вариантах достаточно ослабить трос ручника через регулировочную гайку под днищем. Игнорирование этого шага приведёт к повреждению поршня суппорта при попытке его вдавить.
При установке новых колодок используйте только оригинальные детали (Opel 13 31 140 для Astra H или 13 31 671 для Astra J) или проверенные аналоги (Textar 2463201, Brembo P 85 060). Фрикционный материал должен соответствовать спецификации ECE R90 – подделки часто содержат асбест или низкокачественные связующие, что снижает эффективность торможения на 20–30%. После сборки обязательно прокачайте тормозную систему, даже если шланги не отсоединялись: воздух в контурах появляется из-за смещения поршня.
Смазка направляющих суппорта – не формальность. Используйте только медьсодержащие или керамические составы, устойчивые к температурам до 1000°C. Обычный литол или графитка выгорают при первом интенсивном торможении, что приводит к заклиниванию суппорта и неравномерному износу колодок. Наносите смазку тонким слоем на обе поверхности направляющих, избегая попадания на фрикционные накладки.

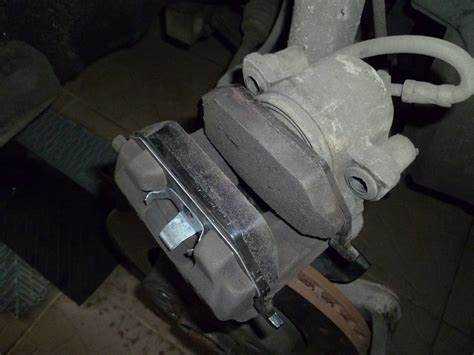

Необходимые инструменты и материалы для замены колодок
Для замены задних колодок на Opel Astra H или J потребуется набор торцевых головок с трещоткой: ключи на 10, 13 и 17 мм – обязательны, так как именно эти размеры используются для снятия суппорта и направляющих. Дополнительно понадобится шестигранник на 7 мм для откручивания болта крепления тормозного шланга, если потребуется демонтаж суппорта полностью. Без этих инструментов невозможно корректно разобрать механизм без повреждения крепежа.
Специальный инструмент для вдавливания поршня – ключевой элемент процесса. На задних суппортах Opel Astra поршень не просто вдавливается, а вкручивается по часовой стрелке. Для этого используйте приспособление с реверсивным механизмом или универсальный ключ для тормозных цилиндров с набором адаптеров. Применение обычного монтировки или плоскогубцев приведёт к деформации поршня и выходу из строя механизма.
Домкрат и противооткатные упоры – минимальный набор для безопасного подъёма автомобиля. Подъёмник упрощает работу, но при его отсутствии используйте штатный домкрат Opel, устанавливая его в специальные точки кузова, указанные в руководстве по эксплуатации. Под задние колёса обязательно подложите упоры с обеих сторон, даже если автомобиль стоит на ровной поверхности – это исключит случайное смещение.
Новые тормозные колодки должны соответствовать оригинальному артикулу или проверенным аналогам. Для Astra H (2004–2009) подходят колодки с номерами 13.0460-7117.2 (ATE) или 0986424720 (Bosch), для Astra J (2009–2015) – 13.0460-7266.2 (ATE) или 0986494019 (Bosch). Избегайте дешёвых неоригинальных колодок – они могут иметь неравномерный износ и повышенный уровень шума.
Смазка для направляющих суппорта – критически важный расходник. Используйте медьсодержащую пасту (например, Liqui Moly 3081) или специализированную смазку для тормозных систем (Permatex 24110). Обычный литол или графитовая смазка не подходят – они не выдерживают высоких температур и вымываются тормозной жидкостью. Нанесите тонкий слой на направляющие после очистки от старой смазки и грязи.
Металлическая щётка и очиститель тормозов (например, CRC Brake Cleaner) необходимы для удаления продуктов износа и ржавчины с поверхностей суппорта, скобы и диска. Остатки старой смазки, пыль от колодок и коррозия ускоряют износ новых деталей. Очиститель не оставляет следов и быстро испаряется, что важно для предотвращения попадания посторонних частиц в тормозной механизм.
Динамометрический ключ с диапазоном 20–100 Н·м позволит затянуть болты суппорта и направляющих с требуемым моментом. Для Opel Astra момент затяжки болтов суппорта составляет 35 Н·м, направляющих – 28 Н·м. Превышение этих значений приведёт к деформации резьбы или заклиниванию механизма, а недостаточная затяжка – к самооткручиванию болтов во время движения.
Подготовка автомобиля и меры безопасности перед началом работ
Перед началом замены задних колодок на Opel Astra H (2004–2009) или J (2009–2015) убедитесь, что автомобиль установлен на ровной твердой поверхности. Используйте противооткатные упоры под передние колеса – даже на небольшом уклоне машина может сместиться. Для моделей с механической коробкой передач включите первую передачу, для автомата – режим P. Стояночный тормоз должен быть полностью отпущен, иначе снять тормозной барабан или диск не удастся.
Отключите аккумулятор, сняв клемму «минус». Это исключит случайное срабатывание электрического стояночного тормоза (EPB) на моделях с 2010 года, где колодки приводятся в действие мотор-редуктором. Если EPB активирован, система заблокирует механизм, и снять колодки без диагностического сканера (например, Opel Tech2 или Launch X431) будет невозможно.
Поддомкратьте автомобиль только в местах, указанных в руководстве по эксплуатации. Для Astra H это усиленные точки на порогах в 20 см от передних и задних арок. Используйте гидравлический домкрат грузоподъемностью не менее 2 тонн и обязательно подставьте под кузов страховочные стойки. Никогда не работайте под машиной, поддерживаемой только домкратом – даже небольшой сдвиг может привести к травме.
Перед снятием колеса ослабьте болты крепления на земле, используя баллонный ключ на 17 мм. Приложите усилие против часовой стрелки, стоя лицом к колесу – так снижается риск сорвать резьбу. Если болт не поддается, нанесите на резьбу проникающую смазку WD-40 или LIQUI MOLY LM-40 и дайте ей впитаться 10–15 минут. Избегайте ударов молотком по ключу – это деформирует грани болта.
Проверьте состояние тормозной жидкости в бачке под капотом. Если уровень близок к отметке MAX, откачайте часть жидкости шприцем или грушей, чтобы избежать перелива при вдавливании поршней суппорта. Тормозная жидкость гигроскопична – при попадании на лакокрасочное покрытие она вызывает коррозию. Защитите кузов полиэтиленовой пленкой или ветошью.
Наденьте нитриловые перчатки и защитные очки. Пыль от изношенных колодок содержит асбестовые волокна (даже в без асбестовых моделях), которые опасны при вдыхании. Работайте в хорошо проветриваемом помещении или на открытом воздухе. При использовании сжатого воздуха для очистки механизмов направляйте струю от себя, чтобы не поднимать пыль в лицо.
Подготовьте необходимый инструмент: динамометрический ключ (для затяжки болтов с моментом 90–110 Н·м), набор торцевых головок (10, 13, 15 мм), плоскую отвертку с широким жалом, щетку по металлу и смазку для направляющих суппорта (ATE Plastilube или Permatex 24110). Для моделей с барабанными тормозами потребуется съемник пружин и молоток с резиновой насадкой.
Перед демонтажем колодок сфотографируйте расположение всех пружин, тяг и регулировочных механизмов. Особое внимание уделите тросу стояночного тормоза – на Astra J он часто закисает в оболочке. Обработайте его силиконовой смазкой Molykote 111 и проверьте подвижность, потянув за рычаг в салоне. Если трос не возвращается в исходное положение, его придется заменить до установки новых колодок.
Снятие колеса и доступ к тормозному механизму заднего суппорта
Перед началом работ зафиксируйте автомобиль на ровной поверхности, включите первую передачу (или режим «P» для АКПП) и установите противооткатные упоры под передние колеса. Ослабьте болты крепления колеса на ½ оборота ключом на 17 мм, не снимая их полностью. Поднимите заднюю часть автомобиля домкратом, используя штатную точку подъема – усиленную часть порога ближе к колесу (проверьте в руководстве по эксплуатации). Снимите колесо, отвернув болты полностью, и закрепите его горизонтально под днищем для дополнительной страховки. Осмотрите тормозной диск: если толщина менее 8 мм (для Astra H) или 7 мм (для Astra J), замените его вместе с колодками.
Для доступа к суппорту отсоедините трос стояночного тормоза: снимите пружинный фиксатор с рычага на суппорте плоскогубцами, затем выведите трос из кронштейна на рычаге подвески. Открутите два направляющих пальца суппорта ключом Torx T45 (или T50 для некоторых моделей), удерживая их от проворачивания рожковым ключом на 13 мм. Снимите суппорт, подвесив его на проволоке к пружине подвески – не допускайте провисания тормозного шланга. Если суппорт не снимается, аккуратно постучите резиновым молотком по его корпусу, избегая ударов по направляющим. Проверьте состояние пыльников направляющих: при наличии трещин или разрывов замените их комплектом (артикул для Astra H – 13 30 047).
Демонтаж старого тормозного суппорта и извлечение изношенных колодок
Перед началом работ убедитесь, что автомобиль зафиксирован на ровной поверхности с включенным стояночным тормозом. Поднимите заднюю часть машины домкратом и установите её на надёжные опоры. Снимите колесо, открутив болты крест-накрест ключом на 17 мм. Отсоедините датчик износа колодок, если он присутствует – разъём обычно расположен на суппорте и фиксируется защёлкой.
Открутите направляющие пальцы суппорта шестигранником на 7 мм. На моделях Astra H и J они часто прикипают, поэтому используйте проникающую смазку (например, WD-40) за 10–15 минут до демонтажа. Если пальцы не поддаются, аккуратно нагрейте их строительным феном – избегайте открытого огня. После откручивания снимите суппорт, подвесив его на проволоке к пружине подвески, чтобы не повредить тормозной шланг.
Извлеките изношенные колодки из скобы. На внутренней колодке может остаться металлическая пластина – её необходимо снять и перенести на новую. Проверьте состояние скобы: очистите её от грязи и ржавчины металлической щёткой, при необходимости смажьте направляющие пазы специальной высокотемпературной смазкой (например, ATE 03.9902-1001.2). Обратите внимание на толщину тормозного диска – минимально допустимый размер для Astra H составляет 8,4 мм, для Astra J – 9 мм.
- Не допускайте провисания суппорта на шланге – это может привести к его повреждению.
- Избегайте попадания смазки на рабочие поверхности колодок и диска.
- При снятии колодок не используйте отвёртку для рычага – это может повредить поршень суппорта.
Перед установкой новых колодок утопите поршень суппорта. На задних суппортах Opel Astra поршень не просто вдавливается, а вкручивается по часовой стрелке специальным инструментом (например, Force 5020) или плоскогубцами с фиксатором. Вращайте поршень равномерно, контролируя его положение – перекос приведёт к неравномерному износу колодок. После этого протрите поршень и пыльник чистой ветошью, проверьте отсутствие трещин на пыльнике.
Проверка состояния тормозного диска и направляющих суппорта
После снятия колодок осмотрите тормозной диск на предмет износа, трещин и неравномерной выработки. Допустимая минимальная толщина диска указана на его торце (например, для Opel Astra H – 10 мм, для J – 9 мм). Превышение этого значения требует замены. Измерьте толщину штангенциркулем в 4–6 точках по окружности: разница более 0,02 мм свидетельствует о неравномерном износе. Проверьте биение диска индикатором часового типа – допуск не более 0,05 мм. При превышении диск подлежит проточке или замене.
Направляющие суппорта (пальцы) должны свободно перемещаться в своих посадочных местах без заеданий. Снимите их, очистите от старой смазки и осмотрите на наличие коррозии, задиров или деформации. Особое внимание уделите резиновым пыльникам: трещины или разрывы – повод для замены. Перед установкой нанесите высокотемпературную смазку (например, ATE Plastilube или TRW PFG110) тонким слоем на поверхность пальцев. Избегайте попадания смазки на тормозные поверхности.
- Признаки неисправных направляющих:
- неравномерный износ колодок;
- скрип или вибрация при торможении;
- перегрев суппорта после поездки.
- Инструменты для проверки:
- штангенциркуль (точность 0,01 мм);
- индикатор часового типа с магнитной стойкой;
- динамометрический ключ (для затяжки пальцев – 25–30 Н·м).
Если диск имеет глубокие борозды или ступеньки на рабочей поверхности, его необходимо заменить – проточка не устранит структурные дефекты. При установке нового диска обезжирьте привалочную поверхность ступицы и диск, затем затяните болты крест-накрест моментом 90–110 Н·м. После сборки прокачайте тормозную систему, если снимался суппорт, и выполните 5–6 плавных торможений для притирки колодок.
Установка новых задних колодок и сборка суппорта
Сожмите поршень суппорта специальным инструментом или струбциной, вращая его по часовой стрелке – на моделях Opel Astra H и J с барабанными механизмами в задних суппортах это обязательное условие. Если поршень не поддаётся, проверьте состояние резьбы на нём и в суппорте: задиры или коррозия требуют замены деталей. После сжатия поршня установите суппорт на место, закрепив его болтами моментом 35–45 Н·м (для M10) или 25–35 Н·м (для M8) – уточните значение по сервисной документации для вашей модификации.
Затянув болты, несколько раз нажмите на педаль тормоза, чтобы колодки заняли рабочее положение. Проверьте уровень тормозной жидкости в бачке: он не должен превышать отметку «MAX», иначе излишки выдавятся при нагреве системы. Если жидкость поднимается выше нормы, откачайте её шприцем. Установите колесо, опустите автомобиль и выполните пробную поездку на скорости до 40 км/ч с плавным торможением – первые 200 км избегайте резких остановок, чтобы колодки приработались.
После сборки проконтролируйте отсутствие посторонних шумов при торможении: скрип или скрежет указывают на неправильную установку колодок или попадание смазки на фрикционные накладки. Если суппорт перегревается, проверьте свободу хода направляющих пальцев – заедание приводит к неравномерному износу колодок. На автомобилях с электронным стояночным тормозом (EPB) после замены колодок выполните процедуру инициализации через диагностический сканер или согласно инструкции производителя.
Прокачка тормозной системы после замены колодок
Для работы потребуется прозрачная трубка диаметром 6–8 мм, емкость с тормозной жидкостью DOT 4 (не ниже), ключ на 11 мм для штуцеров и помощник. Штуцеры на задних суппортах Opel Astra H расположены сверху, что усложняет доступ – используйте удлинитель для ключа или головку с трещоткой. Перед началом убедитесь, что уровень жидкости в бачке не опускается ниже отметки MIN, иначе в систему попадет новый воздух.
Начинайте с колеса, наиболее удаленного от главного тормозного цилиндра. Наденьте трубку на штуцер, второй конец опустите в емкость с жидкостью. Помощник должен 4–5 раз нажать педаль тормоза до упора, удерживая ее в нижнем положении на последнем нажатии. Откройте штуцер на ½ оборота – жидкость с пузырьками воздуха начнет выходить. Закройте штуцер до того, как педаль упрется в пол, иначе воздух засосет обратно.
Повторяйте процедуру до тех пор, пока из трубки не пойдет чистая жидкость без пузырьков. На Opel Astra с ABS может потребоваться до 10–12 циклов на одно колесо – не спешите. После прокачки каждого колеса доливайте жидкость в бачок, чтобы уровень оставался между MIN и MAX. Если жидкость потемнела или содержит примеси, замените ее полностью – старая снижает температурную стойкость системы.
Особое внимание уделите задним колесам: на моделях с электронным стояночным тормозом (EPB) перед прокачкой активируйте сервисный режим через диагностический сканер. Игнорирование этого шага приведет к ошибкам в блоке управления и невозможности прокачать контур. Для активации используйте Launch X431 или OP-COM – процедура занимает 2–3 минуты.
После завершения прокачки проверьте герметичность соединений: протрите штуцеры и шланги насухо, попросите помощника нажать педаль с усилием 30–40 кг. Если на соединениях появляются капли, подтяните штуцеры моментом 8–10 Н·м. Избегайте перетяжки – алюминиевые корпуса суппортов Opel Astra склонны к трещинам.
Тест-драйв проводите на безопасной площадке: разгонитесь до 30–40 км/ч и выполните 3–4 резких торможения. Педаль должна оставаться жесткой, без провалов. Если ощущается «мягкость», повторите прокачку, начиная с заднего правого колеса. На автомобилях с ABS после прокачки может потребоваться инициализация датчиков через диагностический разъем – это устранит ошибку «Неисправность тормозной системы».
Завершающий этап – проверка уровня жидкости в бачке. Долейте DOT 4 до отметки MAX, но не переливайте: при нагреве жидкость расширяется и может выдавить крышку. Закройте бачок, убедитесь, что уплотнительное кольцо на месте – его повреждение приводит к попаданию влаги в систему. Храните остатки жидкости в герметичной таре не более 6 месяцев: DOT 4 гигроскопична и быстро теряет свойства.
Проверка работоспособности тормозов и тестовый заезд
Перед выездом на дорогу проведите статическую проверку на ровной площадке. Запустите двигатель, включите передачу и плавно отпустите сцепление, не нажимая на газ. Автомобиль должен оставаться на месте при лёгком нажатии на педаль тормоза. Если машина начинает двигаться, колодки не прилегают к дискам – проверьте регулировку троса ручника (для механических систем) или выполните повторную инициализацию EPB. На моделях с ABS обратите внимание на отсутствие посторонних шумов при нажатии на педаль: скрежет или вибрация указывают на неправильную установку колодок или повреждение дисков.
Тестовый заезд начинайте на скорости 20–30 км/ч в безопасной зоне. Первые 5–7 торможений должны быть плавными, с постепенным увеличением усилия на педаль. Оцените эффективность торможения: при правильной работе автомобиль должен замедляться без увода в сторону, а педаль – сохранять стабильное сопротивление. На скорости 50–60 км/ч выполните экстренное торможение (без блокировки колёс) – расстояние до полной остановки не должно превышать 20–25 метров на сухом асфальте. Если тормозной путь увеличился или появился запах гари, немедленно остановитесь и проверьте состояние колодок и дисков.
Особое внимание уделите поведению автомобиля при нагреве тормозов. После 10–15 интенсивных торможений (например, на спуске) остановитесь и проверьте температуру колёсных дисков тыльной стороной ладони – они не должны обжигать. Нагрев до 100–150°C считается нормой, но если диск раскалён до невозможности прикосновения (свыше 200°C), это свидетельствует о заклинивании суппорта или неправильной установке колодок. В этом случае демонтируйте колесо и проверьте свободу хода поршня суппорта, а также наличие смазки на направляющих.
Завершите проверку контрольным осмотром через 50–100 км пробега. Поднимите автомобиль на подъёмнике или домкрате и осмотрите колодки: толщина фрикционного слоя должна быть равномерной, без сколов или неравномерного износа. Проверьте затяжку болтов крепления суппорта (момент 90–110 Н·м для M10) и отсутствие подтёков тормозной жидкости. Если на дисках появились борозды глубиной более 0,5 мм или биение свыше 0,05 мм (измеряется индикатором часового типа), замените диски – игнорирование этих признаков приведёт к ускоренному износу новых колодок и снижению эффективности торможения.
Частые ошибки при замене задних колодок и как их избежать
Первая распространённая ошибка – игнорирование необходимости сброса электронного стояночного тормоза (EPB) перед началом работ. На Opel Astra H и J с системой EPB колодки прижимаются электродвигателем, и без его отключения снять суппорт невозможно. Для сброса используйте диагностический сканер (например, OP-COM или Launch) с функцией активации сервисного режима EPB. Если сканера нет, можно временно отключить предохранитель системы (на Astra J – F37 в блоке под капотом), но это не рекомендуется: после сборки потребуется повторная инициализация тормоза через сканер.
Неправильная установка новых колодок – вторая типичная проблема. На задних суппортах Opel Astra часто встречаются колодки с разной геометрией: внутренняя и внешняя имеют специфические выступы или пазы, которые должны совпадать с направляющими суппорта. Например, на Astra H с тормозными дисками 240 мм внутренняя колодка имеет металлический выступ для фиксации в поршне. Если перепутать местами, колодка не встанет правильно, что приведёт к неравномерному износу и скрипам. Перед установкой сверьте маркировку на старых и новых колодках: на оригинальных деталях Opel наносится артикул (например, 13 31 341 для внутренней колодки).
Третья ошибка – пренебрежение проверкой состояния направляющих пальцев суппорта и их смазкой. На Astra направляющие часто закисают из-за отсутствия обслуживания, что приводит к неравномерному прижиму колодок и вибрациям при торможении. Перед установкой новых колодок извлеките пальцы (обычно два: верхний и нижний), очистите их от старой смазки и ржавчины, затем нанесите высокотемпературную смазку (например, ATE 03.9902-0501.2 или Permatex 24110). Не используйте универсальные смазки типа литола – они выгорают при нагреве. Также проверьте целостность резиновых пыльников: если они порваны, замените направляющие в сборе (артикул Opel – 13 31 347).
Последняя критическая ошибка – неправильная прокачка тормозной системы после замены колодок. На автомобилях с EPB прокачка обязательна, так как при сбросе стояночного тормоза поршень суппорта возвращается в исходное положение, что может привести к завоздушиванию контура. Прокачивайте систему в строгой последовательности: заднее правое → заднее левое → переднее правое → переднее левое колесо. Используйте только свежую тормозную жидкость DOT 4 (например, Castrol React DOT 4 или Motul DOT 4), так как старая жидкость накапливает влагу и снижает эффективность торможения. После прокачки проверьте уровень жидкости в бачке и убедитесь, что педаль тормоза не проваливается при нажатии.
